АВР: автоматичне введення резерву - повний гайд
Коротко про головне
АВР (автоматичне введення резерву, англ. ATS) — апарат, який без участі людини перемикає навантаження з основного джерела живлення на резервне за лічені секунди після зникнення напруги. Час перемикання сучасних пристроїв лежить у діапазоні від 50 мс в електронних моделях до 1-2 секунд у моторизованих шафах.
Ключовий момент: АВР лише перемикає джерела — він не стабілізує напругу, не захищає від витоку струму й не запускає двигун генератора сам. Номінал обирають не менший за ввідний автоматичний вимикач, із запасом 20-30%, а кількість полюсів (2P, 3P чи 4P) визначає схема заземлення й тип резервного джерела.
Привіт! Цей матеріал підготував інженерний відділ UEC. Ми проєктуємо й виробляємо власну серію автоматичних перемикачів SB-ATS і щодня комплектуємо резервні вводи для приватних будинків, котелень, насосних станцій і комерційних об'єктів по всій Україні.
У цьому гайді зібрано наш інженерний досвід: від принципу роботи до конкретних таблиць підбору за струмом і полюсами, з урахуванням вимог ПУЕ та міжнародного стандарту IEC 60947-6-1.
⚠ УВАГА! Робота з електрообладнанням небезпечна для життя!
Підключення АВР і резервного живлення (особливо введення генератора) пов'язане з ризиком зворотного струму та потребує кваліфікації не нижче III групи з електробезпеки. Доручайте монтаж ліцензованому електрику.
Що таке АВР і навіщо він потрібен
АВР — це система автоматичного перемикання навантаження з основного джерела живлення на резервне (і назад) у разі аварії основного; по суті, це автоматичний перемикач резервного живлення. Простими словами: коли зникає напруга в мережі, АВР сам вмикає резерв — другий ввід, генератор або інвертор — а коли мережа відновлюється, повертає живлення на неї.
Абревіатура розшифровується як автоматичне введення резерву. Міжнародний синонім — ATS (Automatic Transfer Switch), а в нормативній термінології такі прилади належать до класу transfer switching equipment (TSE) за стандартом IEC 60947-6-1 [1].
Навіщо АВР потрібен на практиці:
- Безперебійне живлення критичних споживачів. Газовий котел, циркуляційний насос опалення, свердловинний насос, холодильник, сервер або сигналізація не повинні залишатись без струму.
- Автоматизація замість ручної праці. Без АВР після кожного відключення хтось має фізично перемкнути рубильник і запустити генератор. АВР робить це сам.
- Захист від людського фактора. Правильний АВР унеможливлює одночасне з'єднання мережі та генератора — найнебезпечнішу помилку при резервному живленні.
Чого АВР НЕ робить:
він не стабілізує напругу, не захищає від витоку струму (це робить ПЗВ) і не запускає двигун генератора без окремого блоку автозапуску. АВР лише перемикає, до якого джерела підключене навантаження.

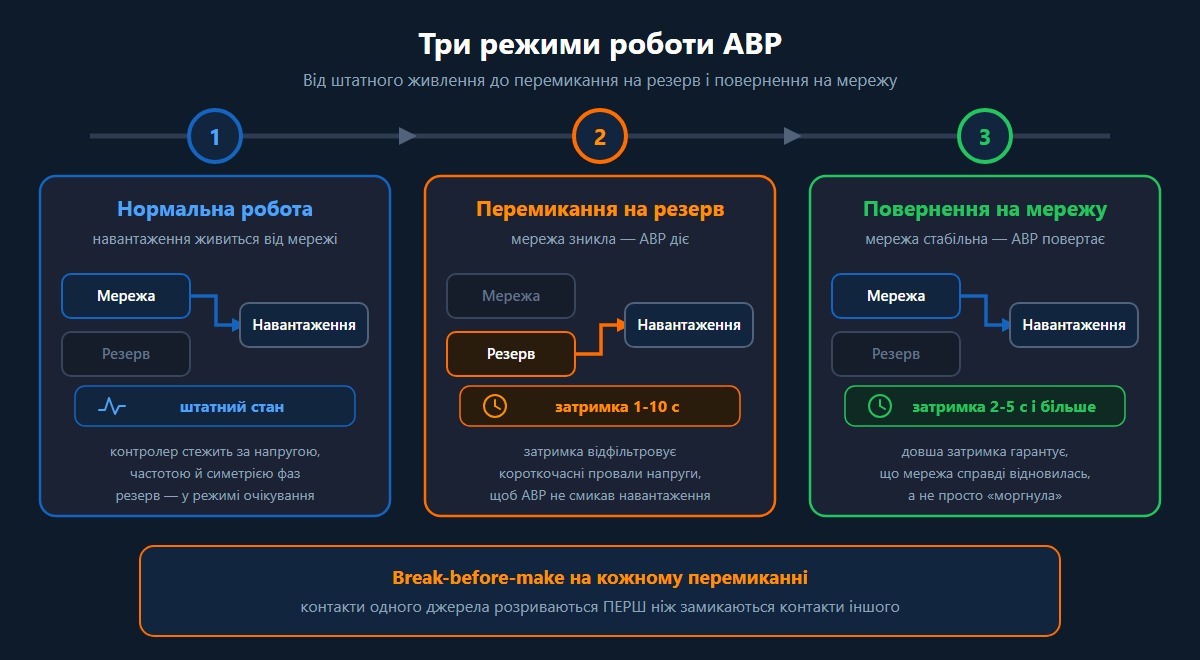

Як працює АВР: три режими роботи
В основі роботи АВР лежить безперервний контроль параметрів основного джерела (наявність напруги, частоти, симетрії фаз) і автоматичне перемикання на резерв при виході цих параметрів за допустимі межі. Логікою керує контролер, а саме перемикання виконує силова частина — контактори, моторизований механізм або реверсивний рубильник.
Режим 1: нормальна робота від мережі
У штатному режимі навантаження живиться від основного джерела (мережі). Контролер постійно «слухає» ввід: контролює наявність трьох фаз, рівень напруги, частоту. Резервне джерело при цьому знеструмлене або працює на холостому ходу (генератор у режимі очікування). Це базовий стан, у якому пристрій перебуває більшість часу.
Режим 2: перемикання на резерв
Щойно мережа зникає або параметри виходять за межі, контролер витримує затримку на перемикання — практично 1-10 секунд (у багатьох контролерах налаштовується в діапазоні 0-240 с) [5]. Ця затримка не дефект, а захист: вона відфільтровує короткочасні провали («миготіння») напруги, щоб АВР не смикав навантаження при кожному короткому збої. Якщо мережі немає довше за затримку — пристрій розриває коло основного джерела й замикає коло резерву.
Режим 3: повернення на мережу
Коли основне живлення відновлюється і стабільно тримається протягом затримки на повернення (2-5 секунд і більше) [5], АВР перемикає навантаження назад на мережу й переводить резерв у режим очікування. Затримка на повернення довша за технологічними міркуваннями: вона гарантує, що мережа не «моргнула», а справді відновилась.
Ключовий принцип безпеки — break-before-make:
контакти одного джерела розриваються ПЕРШ ніж замикаються контакти іншого. Одночасне підключення мережі та генератора з несинхронізованими напругою, фазою й частотою спричиняє коротке замикання та руйнування обладнання [3]. Саме тому якісний АВР фізично не має положення, у якому обидва джерела з'єднані.
Які бувають типи АВР

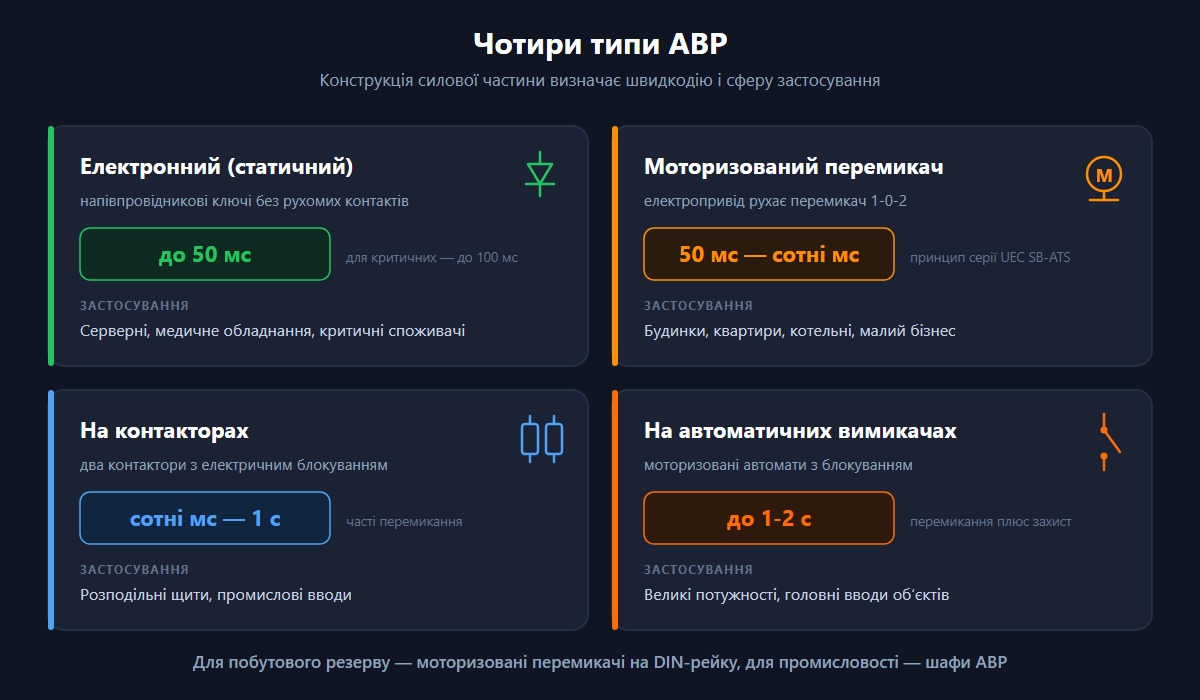

За конструкцією силової частини АВР поділяють на чотири основні типи, що різняться швидкодією, ресурсом і сферою застосування. Для побутового резервного живлення найчастіше застосовують компактні моторизовані перемикачі на DIN-рейку, для промисловості — шафи на контакторах або моторизованих автоматичних вимикачах.
| Тип АВР | Як перемикає | Орієнтовний час перемикання | Типове застосування |
|---|---|---|---|
| Електронний (статичний) | Напівпровідникові ключі без рухомих контактів | до 50 мс (для критичних до 100 мс) | Серверні, медичне обладнання, критичні споживачі |
| Моторизований перемикач | Електропривід рухає перемикач 1-0-2 | 50 мс — сотні мс | Будинки, квартири, котельні, малий бізнес |
| На контакторах | Два контактори з електричним блокуванням | сотні мс — 1 с | Розподільні щити, промислові вводи |
| На автоматичних вимикачах | Моторизовані автомати з блокуванням | до 1-2 с | Великі потужності, головні вводи об'єктів |
Орієнтири часу перемикання наведено за галузевими даними: електронні/статичні ATS — до 50 мс (для критичних споживачів вказують не більше 100 мс), моторизовані пристрої — від сотень мілісекунд до 1-2 секунд у реальних шафах з урахуванням механіки та затримок контролера [4].
Чим відрізняється АВР на контакторах від АВР на автоматичних вимикачах
АВР на контакторах простіший і дешевший, перемикає швидше, але контактор постійно тримає котушку під напругою й має обмежений механічний ресурс — він оптимальний для частих перемикань і помірних струмів. АВР на автоматичних вимикачах дорожчий, перемикає повільніше, проте поєднує функцію перемикання із захистом від короткого замикання й розрахований на великі струми головних вводів.
Що таке моторизований перемикач (приклад серії SB-ATS)
Моторизований перемикач — це трипозиційний перемикач (положення 1-0-2: основне джерело, нейтраль, резерв; докладніше — у статті про перекидний автомат і рубильник 1-0-2) з електроприводом і ручним дублюванням. Саме за цим принципом побудована серія SB-ATS виробництва UEC: пристрій автоматично перемикає навантаження на резерв, а за потреби його можна перемкнути вручну. Час перемикання в автоматичному режимі — 50 мс, монтаж на DIN-рейку, ступінь захисту IP30.
Чим АВР відрізняється від ручного перемикача та реле напруги

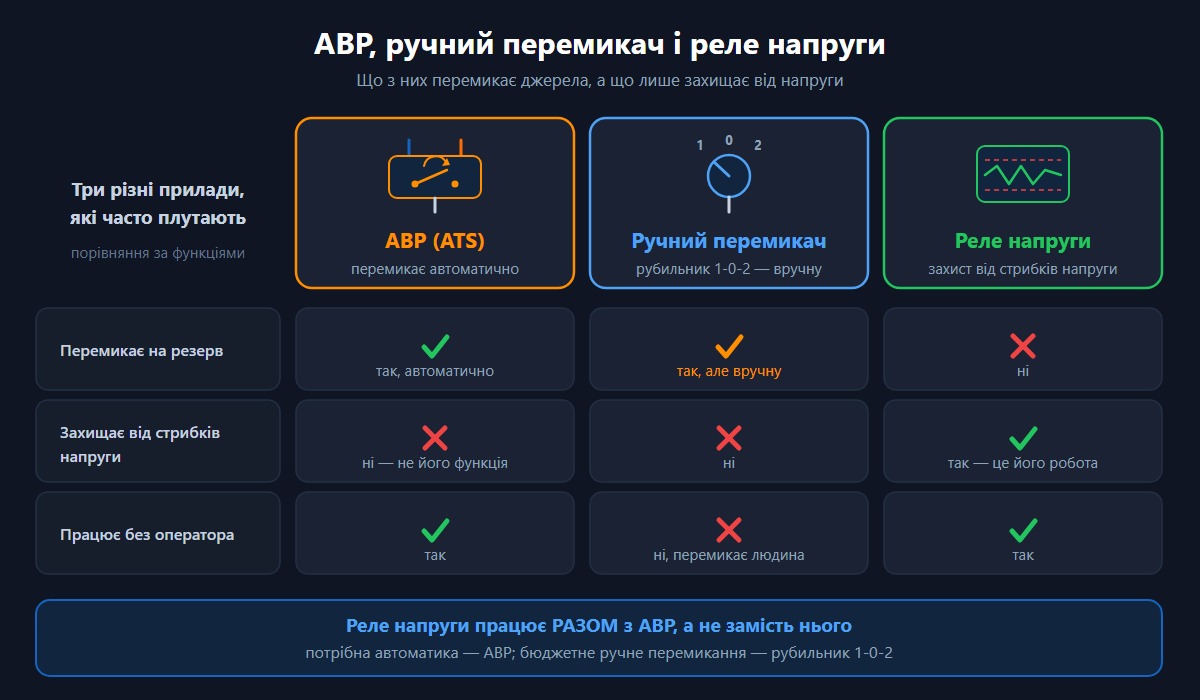

Це три РІЗНІ прилади, які часто плутають. АВР (ATS) перемикає джерела АВТОМАТИЧНО; ручний перемикач (рубильник 1-0-2) перемикає вручну; реле напруги взагалі не перемикає джерела, а захищає від пере- та недонапруги. Нижче — чітке розмежування, що знімає плутанину при виборі.
| Прилад | Що робить | Чи перемикає на резерв | Чи захищає від стрибків напруги | Потрібен оператор |
|---|---|---|---|---|
| АВР (ATS) | Автоматично перемикає мережа → резерв → мережа | Так, автоматично | Ні (це не його функція) | Ні |
| Ручний перемикач 1-0-2 | Вручну вибирає джерело | Так, але вручну | Ні | Так |
| Реле напруги | Вимикає навантаження при виході напруги за межі | Ні | Так | Ні |
Висновок для вибору:
якщо потрібне автоматичне резервування без участі людини — це АВР. Якщо бюджетне рішення з ручним перемиканням і ви готові самі перемикати рубильник — це перемикач навантаження 1-0-2. Якщо завдання — захистити техніку від «стрибків» у мережі, потрібне окреме реле напруги, яке працює разом з АВР, а не замість нього. Детальніше про спільну роботу реле напруги в щитку — у нашому гайді про реле напруги, а порівняння автоматичного й ручного варіантів ми розбираємо в окремій статті про перемикач резервного живлення.
Як обрати АВР за номінальним струмом
Головний параметр вибору — номінальний робочий струм (In). Правило просте: номінал АВР має бути не меншим за номінал ввідного автоматичного вимикача і не меншим за розрахунковий струм навантаження, із запасом 20-30% [10]. Занижений номінал призведе до перегріву контактів, завищений — до зайвих витрат.
Як розрахувати струм навантаження
Струм обчислюють за потужністю навантаження. Для однофазної мережі (230 В): I = P / (U × cosφ). Для трифазної мережі (400 В): I = P / (√3 × U × cosφ), де P — потужність у ватах, U — напруга, cosφ — коефіцієнт потужності (для побутового навантаження приймають 0,9-1,0) [6].
Після розрахунку додають запас 20-30% (ближче до 30%, якщо в навантаженні є двигуни, компресори, насоси з великими пусковими струмами) і округлюють до найближчого вищого стандартного номіналу: 25, 32, 40, 63, 100, 125 А [6].
| Приклад | Потужність | Розрахунок | Струм із запасом | Обираємо номінал |
|---|---|---|---|---|
| Однофазний будинок | 5 кВт, 230 В, cosφ=1 | I ≈ 21,7 А | ≈ 28,2 А | 32 А |
| Однофазний будинок | 11 кВт, 230 В, cosφ=1 | I ≈ 47,8 А | ≈ 62 А | 63 А |
| Трифазний об'єкт | 15 кВт, 400 В, cosφ=0,9 | I ≈ 24,1 А | ≈ 31 А | 32 А |
| Трифазний об'єкт | 30 кВт, 400 В, cosφ=0,9 | I ≈ 48,1 А | ≈ 62 А | 63 А |
Приклади розраховано за формулою I = P / (U × cosφ) з округленням до стандартного ряду номіналів [7]. Конкретний номінал завжди узгоджуйте з проєктом електропостачання та ввідним автоматом.
⚠ Важливо: для більшості приватних будинків достатньо АВР на 63 А, для потужних об'єктів і трифазних вводів із значним навантаженням — 100 А і вище. Орієнтуйтесь не лише на середню потужність, а й на пускові струми двигунів.
Скільки полюсів обрати: 2P, 3P чи 4P
Кількість полюсів визначається типом мережі та тим, чи треба розривати нульовий провідник. 2P — для однофазного вводу (фаза + нуль). 3P — для трифазного без розриву нуля. 4P — для трифазного з розривом нуля (три фази + нуль).
Чи треба розривати нуль (4P проти 3P)
Розрив нульового провідника (4P для трифазної мережі, 2P для однофазної) обов'язковий, коли резервне джерело є окремо заземленим джерелом (separately derived system) — тобто генератор має власне заземлення нейтралі, не з'єднане із заземленням мережі [8]. Без розриву N утворюється паралельне заземлення нейтралі: струм може циркулювати через захисний провідник PE, що порушує роботу ПЗВ (УЗО) і є небезпечним.
У типовій українській системі заземлення TN-C-S провідник PEN на вводі в будинок розділяється на робочий нуль (N) і захисний (PE), а нейтраль мережі глухо заземлена на підстанції. Для приватного генератора з власним заземлювачем рекомендують 4P (трифаза) / 2P (однофаза), щоб не з'єднувати нейтраль мережі з нейтраллю генератора [9].
| Тип мережі | Резервне джерело | Рекомендована кількість полюсів |
|---|---|---|
| Однофазна 230 В | Генератор (окремо заземлений) | 2P (з розривом нуля) |
| Трифазна 400 В | Другий ввід мережі | 3P (нуль спільний) або 4P |
| Трифазна 400 В | Генератор (окремо заземлений) | 4P (з розривом нуля) |
Не пишіть у проєкті «завжди 4P». Потреба розривати нуль залежить від схеми заземлення та типу резервного джерела. Для двох вводів від однієї мережі з єдиною заземленою нейтраллю розрив нуля може бути зайвим, а для автономного генератора — обов'язковим. Рішення приймає проєктувальник за конкретною схемою заземлення.

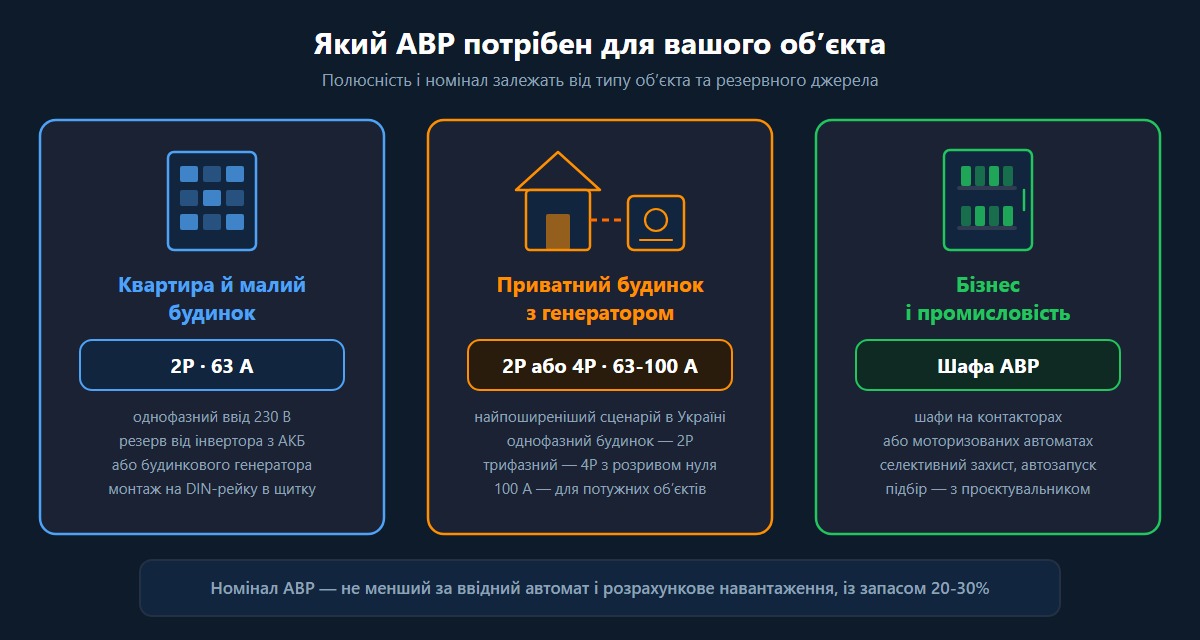

Який АВР потрібен для дому, квартири та бізнесу
Вибір АВР залежить від об'єкта: для квартири й малого будинку достатньо однофазного перемикача на 63 А, для трифазного будинку з генератором — 4P на 63-100 А, для комерційних об'єктів — потужніших промислових рішень. Нижче — орієнтири за типами споживачів.
АВР для квартири й невеликого будинку
У квартирі резервне живлення зазвичай реалізують від інвертора з акумулятором або від спільного будинкового генератора. Для однофазного вводу підходить 2P-перемикач на 63 А — він покриває типове квартирне навантаження (освітлення, холодильник, роутер, зарядні пристрої). Перемикач монтується на DIN-рейку в квартирному щитку.
АВР для приватного будинку з генератором
Це найпоширеніший сценарій в Україні. Для однофазного будинку — 2P, для трифазного — 4P з розривом нуля (якщо генератор окремо заземлений). Номінал 63 А покриває більшість будинків, для потужних об'єктів із насосами, тепловими насосами чи електроопаленням обирають 4P на 100 А. Деталі безпечного підключення генератора ми розглядаємо в окремому матеріалі про схему АВР для генератора та інвертора.
АВР для бізнесу та промисловості
Для комерційних і промислових об'єктів потрібні рішення з більшим ресурсом і струмами: шафи АВР на контакторах або моторизованих автоматичних вимикачах, із селективним захистом і, за потреби, автозапуском генератора. Тут до підбору обов'язково залучають проєктувальника, а монтаж узгоджують з оператором системи розподілу.
Який перемикач серії SB-ATS від UEC обрати

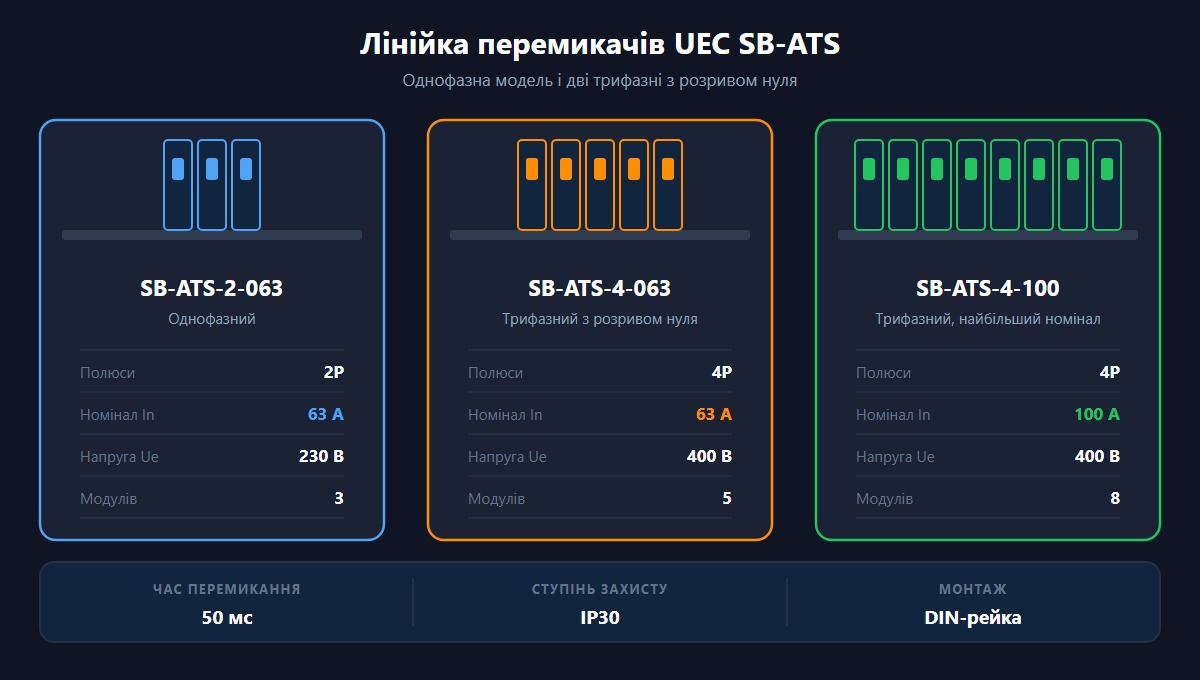

UEC виробляє три моделі автоматичних перемикачів SB-ATS з єдиним часом перемикання 50 мс, монтажем на DIN-рейку та ступенем захисту IP30. Усі три моделі мають автоматичний і ручний режими, паспорт, декларацію та сертифікат — це підтверджена документація виробника.
| Модель | Полюси | Номінал In | Напруга Ue | Модулів | Тип вводу |
|---|---|---|---|---|---|
| SB-ATS-2-063 | 2P | 63 А | 230 В | 3 | Однофазний |
| SB-ATS-4-063 | 4P | 63 А | 400 В | 5 | Трифазний з розривом нуля |
| SB-ATS-4-100 | 4P | 100 А | 400 В | 8 | Трифазний, найбільший номінал |
Дані наведено за паспортними характеристиками виробника UEC. Усі моделі: час перемикання 50 мс, IP30, монтаж на DIN-рейку, діапазон температур -5...+40 °C, гарантія 1 рік.
Як обрати між моделями:
- SB-ATS-2-063 — для однофазного будинку чи квартири з резервним вводом або генератором на 230 В.
- SB-ATS-4-063 — для трифазного об'єкта середньої потужності з розривом нуля.
- SB-ATS-4-100 — для трифазних будинків і об'єктів з підвищеним навантаженням, де потрібен запас за струмом.
Ми в UEC як виробник комплектуємо щити саме цими перемикачами й бачимо, що для приватного сектора найчастіше беруть моделі на 63 А, а 100-амперну версію — під потужні будинки з електроопаленням і насосним обладнанням. Повний асортимент — у категорії автоматичних перемикачів АВР. Для побудови резервного вводу разом з АВР часто застосовують рубильники та перемикачі навантаження 1-0-2 і контактори.
Підключення АВР у щиток: загальний огляд
АВР встановлюють у щитку після ввідного автоматичного вимикача й лічильника, перед груповими автоматами. Перемикач має дві групи вхідних клем (основне й резервне джерело) та одну групу вихідних (на навантаження). Точна схема залежить від типу резервного джерела і системи заземлення.
Загальна послідовність (без деталізації — детальні схеми наведено в окремих матеріалах кокона):
- Ввідний автомат → лічильник → вхід «мережа» АВР.
- Резервне джерело (генератор/інвертор) → вхід «резерв» АВР через власний захисний автомат.
- Вихід АВР → групові автомати, ПЗВ, навантаження.
- Заземлення корпусу й узгодження нейтралі за схемою заземлення.
⚠ Критична вимога безпеки: генератор категорично заборонено підключати безпосередньо в розетку. Так званий зворотний струм (backfeed) виходить у зовнішню мережу й смертельно небезпечний для електромонтерів, які можуть вважати лінію знеструмленою. Підключення резервного джерела допускається ТІЛЬКИ через перемикач навантаження — автоматичний (АВР) або ручний — з механічним блокуванням за принципом break-before-make [2][3].
Покрокові схеми підключення з кольоровим маркуванням провідників ми розбираємо у статті про схему АВР для генератора та інвертора, а типові помилки монтажу та правила експлуатації АВР — у матеріалі про поширені помилки експлуатації АВР.
Норми та вимоги: ПУЕ та IEC 60947-6-1
Резервне живлення в Україні регламентують Правила улаштування електроустановок (ПУЕ): автоматичне введення резерву належить до засобів автоматики (ПУЕ, глава 3.3 «Автоматика та телемеханіка»), а класифікацію електроприймачів за надійністю електропостачання визначає глава 1.2. Апаратура автоматичного перемикання відповідає міжнародному стандарту IEC 60947-6-1 (гармонізований як ДСТУ IEC 60947-6-1).
Ключові нормативні моменти:
- ПУЕ, глава 3.3 «Автоматика та телемеханіка» — регламентує автоматичне введення резерву (АВР); класифікація електроприймачів за категоріями надійності — глава 1.2 [2].
- IEC 60947-6-1 / ДСТУ IEC 60947-6-1 — стандарт на transfer switching equipment (TSE), тобто апаратуру автоматичного й ручного перемикання навантаження між джерелами [1].
- Заземлення генератора — мідний захисний провідник до головної заземлювальної шини перерізом не менше 10 мм² (для окремо прокладеного незахищеного провідника за ПУЕ-7, розд. 1.7; алюміній — 16 мм²), опір заземлювача нейтралі джерела для мережі 380/220 В — не більше 4 Ом; генератор розміщують на відстані не менше 6 м від стін з вікнами й дверима через відведення вихлопних газів [11].
- Узгодження з оператором системи розподілу — підключення власного резервного джерела з можливістю паралельної роботи з мережею потребує погодження.
⚠ Важливо: конкретні чинні редакції стандартів і норм перевіряйте за офіційними джерелами (УкрНДНЦ, Міненерго) перед проєктуванням. Норми оновлюються, і відповідальність за відповідність проєкту лежить на проєктній організації.
Поширені запитання про АВР (FAQ)
❓ Що таке АВР простими словами?
АВР (автоматичне введення резерву) — це апарат, який сам перемикає живлення з мережі на резервне джерело (генератор, інвертор, другий ввід) при зникненні напруги й повертає назад, коли мережа відновлюється. Людині не потрібно нічого перемикати вручну [1].
❓ Чим АВР відрізняється від ручного перемикача?
АВР перемикає джерела автоматично за лічені секунди, ручний перемикач (рубильник 1-0-2) потребує, щоб людина фізично перевела важіль. АВР дорожчий, але працює без присутності людини — це критично, коли світло зникає вночі або за вашої відсутності.
❓ Який АВР потрібен для будинку з генератором?
Для однофазного будинку — 2P-перемикач, для трифазного з окремо заземленим генератором — 4P з розривом нуля. Номінал 63 А покриває більшість будинків; для потужних об'єктів з електроопаленням і насосами обирають 100 А [10].
❓ Скільки полюсів обрати — 2P чи 4P?
2P — для однофазної мережі (фаза + нуль). 4P — для трифазної з розривом нуля, коли генератор є окремо заземленим джерелом. Потреба розривати нуль залежить від системи заземлення, тому остаточне рішення приймає проєктувальник [8][9].
❓ Чи можна підключити генератор у розетку?
Категорично ні. Це створює зворотний струм (backfeed) у зовнішню мережу й смертельно небезпечне для електромонтерів. Резервне джерело підключають тільки через АВР або ручний перемикач з механічним блокуванням [2][3].
❓ Який час перемикання вважається нормальним?
Електронні (статичні) ATS перемикають за час до 50 мс (для критичних споживачів — не більше 100 мс), моторизовані пристрої — від сотень мілісекунд до 1-2 секунд. Перемикачі серії SB-ATS виробництва UEC мають час перемикання 50 мс в автоматичному режимі [4].
