Трифазне реле напруги та реле контролю фаз (380 В): захист трифазної мережі
Коротко про головне
Трифазний ввід 230/400 В створює аварії, яких немає в однофазній мережі: обрив фази, перекіс напруг і порушення чергування фаз. Звичайне реле напруги бачить лише рівень U на своїй фазі, тому трифазне обладнання захищають реле контролю фаз, що стежить за всіма трьома фазами та нейтраллю одночасно.
Ключовий момент: для двигунів, насосів і промислових ліній координований контроль фаз у парі з контактором - обов'язкова ланка захисту, бо асиметрія спалює обмотку навіть за формально нормальної напруги.
Трифазний ввід 230/400 В створює клас аварій, яких фізично не буває в однофазній мережі: обрив однієї фази, перекіс напруг між фазами, порушення чергування фаз. Звичайне реле напруги бачить лише рівень напруги на своїй фазі, тому для повноцінного захисту трифазного обладнання застосовують реле контролю фаз - пристрій, що стежить за всіма трьома фазами одночасно та за станом нейтралі. Ця стаття розбирає саме трифазну специфіку: які аварії ловить контроль фаз, коли трифазне реле напруги виграє у трьох окремих однофазних, і як зібрати воронку захисту для двигунів, насосів та промислових об'єктів.
Базові поняття (що таке реле напруги, принцип вимірювання, класифікація, послідовність у щитку) детально розібрані в повному гайді з реле напруги - тут ми їх лише згадуємо і йдемо глибше у трифазний контекст.
Привіт, я Лук'янчук Олег, інженер-електротехнік компанії UEC. Спеціалізуюся на захисті електромереж, зокрема трифазних: реле контролю фаз, координація з контакторами та збірка щитків для двигунів і насосів.
У цій статті розбираю трифазну специфіку - які аварії ловить контроль фаз, коли трифазне реле виграє у трьох окремих однофазних, і як зібрати робочу воронку захисту для приватного будинку та промислового об'єкта.
Увага! Роботи з електрощитком потребують кваліфікації не нижче III групи з електробезпеки.
Доручайте монтаж ліцензованому електрику. Усі роботи в електрощитку виконуються зі знятою напругою; перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Що таке реле контролю фаз і чим воно відрізняється від реле напруги?
Реле контролю фаз - це пристрій захисту трифазної мережі, який відстежує не тільки рівень напруги, а й взаємні співвідношення трьох фаз: їхню наявність, симетрію та порядок чергування. Реле напруги реагує лише на вихід рівня U за верхній чи нижній поріг на одній фазі, тоді як контроль фаз додатково ловить обрив фази, перекіс і неправильну послідовність. Це принципова різниця в об'єкті вимірювання: одне стежить за величиною, друге - за структурою трифазної системи. Для трифазного двигуна саме структура фаз визначає, чи не згорить обмотка.
Після переходу України з 01.07.2025 на стандарт 230/400 В замість 220/380 В номінал фазної напруги становить 230 В, лінійної - 400 В. За ДСТУ EN 50160:2023 допустимий діапазон фазної напруги складає 230 В плюс-мінус 10 відсотків, тобто від 207 до 253 В. Реле контролю фаз оцінює кожну фазу відносно нейтралі та фази між собою, і будь-який стійкий вихід за ці межі трактується як аварія. Логіка виставлення самих порогів однакова з однофазним випадком і винесена в окрему статтю про оптимальні налаштування реле напруги.
| Параметр | Реле напруги (1-фазне) | Реле контролю фаз (3-фазне) | Чому важливо |
|---|---|---|---|
| Об'єкт контролю | Рівень U на одній фазі | Три фази + нейтраль | Трифазні аварії не зводяться до рівня |
| Обрив фази | Не виявляє | Виявляє | Двигун на двох фазах перегрівається |
| Перекіс (асиметрія) фаз | Не виявляє | Виявляє | Нерівність фаз палить обмотки |
| Чергування фаз | Не контролює | Контролює | Двигун обертається в інший бік |
| Пропадання нейтралі | Частково (2P) | Виявляє | Стрибок напруги на фазах |
| Типовий об'єкт | Квартира, розетка | Двигуни, насоси, цех | B2B та приватний будинок |
Які аварії трифазної мережі ловить реле контролю фаз?
Трифазна мережа має п'ять типових аварійних сценаріїв, і кожен із них потенційно руйнівний для обладнання з електродвигуном. Реле контролю фаз розпізнає обрив фази, перекіс (асиметрію) фаз, неправильну послідовність (чергування) фаз, злипання фаз та пропадання нейтралі. Ці події не зводяться до простого "напруга висока або низька", тому однофазне реле напруги їх пропускає. Розберемо кожен механізм окремо.
Обрив фази та злипання фаз
Обрив однієї фази означає, що двигун, розрахований на три фази, продовжує працювати на двох - через це струм у робочих обмотках зростає, ізоляція перегрівається, а двигун виходить із ладу за хвилини. Реле контролю фаз при зникненні напруги на одній із фаз миттєво знімає команду з котушки контактора і зупиняє двигун. Злипання фаз - це аварійне з'єднання двох фаз між собою, що також спотворює живлення. Пристрій контролю фаз реєструє обидва сценарії як порушення нормальної трифазної картини і розмикає силове коло до появи наслідків.
Перекіс і асиметрія фаз
Перекіс фаз - це ситуація, коли напруги на трьох фазах суттєво відрізняються між собою, наприклад через нерівномірне навантаження на лінії або аварію на підстанції. Для трифазного двигуна асиметрія навіть у кілька відсотків означає нерівномірний нагрів обмоток і скорочення ресурсу. Реле контролю фаз GEWISS у виконанні з реле контролю фаз плюс трипозиційний перемикач відстежує асиметрію фаз, підвищену та знижену напругу і виконує автоматичне відключення для двигунів, насосів і компресорів. Трифазне реле низької напруги GW96909 контролює знижену напругу зі змінним порогом 160-240 В по лінії фаза-нейтраль, що дає гнучке налаштування нижньої межі. Важливо розуміти: GW96909 контролює саме мінімальну напругу, а не повний набір фазних аварій, тоді як спеціалізоване реле контролю фаз охоплює весь перелік.
Чергування (послідовність) фаз і нейтраль
Порядок чергування фаз задає напрям обертання трифазного двигуна. Якщо після ремонту чи перекомутації фази переплутані, насос почне качати у зворотний бік, а конвеєр рухатиметься не туди - реле контролю фаз GW96907 контролює послідовність фаз і блокує пуск при неправильному чергуванні. Той самий пристрій стежить за пропаданням нейтралі або однієї з фаз, що критично для стабільності фазних напруг. Пропадання нейтралі в трифазній системі з несиметричним навантаженням спричиняє перерозподіл напруг: на частині фаз вони можуть підскочити до небезпечних значень. Саме тому вузол контролю фаз розглядають як обов'язкову ланку захисту трифазного вводу поряд із ввідним автоматичним вимикачем, який відпрацьовує струмові перевантаження та короткі замикання.
Трифазне реле напруги чи три окремі однофазні: що обрати?
Захистити трифазний ввід можна двома шляхами: одним трифазним реле напруги (або реле контролю фаз) чи трьома окремими однофазними реле, по одному на фазу. Вибір визначається типом навантаження та потребою в контролі співвідношення фаз. Для однофазних споживачів, рівномірно розкиданих по трьох фазах, підходять три незалежні реле. Для трифазного обладнання з двигуном коректним рішенням є пристрій, що бачить фази разом.
Три окремі однофазні реле
Три окремі однофазні реле дають посегментну селективність: аварія на одній фазі відключає лише її гілку, а решта квартири чи будинку живиться далі. Це зручно, коли на кожній фазі сидять незалежні однофазні кола - освітлення, розетки, окремі прилади. Проте три однофазні реле принципово не бачать чергування фаз і не координують відключення трифазного двигуна: кожне з них ухвалює рішення ізольовано. Тому для насоса чи верстата така схема не забезпечує захисту від перекосу та неправильної послідовності. Детальні монтажні схеми обох варіантів, включно з трифазною секцією, розібрані в статті про схему підключення реле напруги в щиток.
Одне трифазне реле
Трифазне реле напруги або реле контролю фаз, навпаки, ухвалює єдине рішення за всією системою: зникла фаза чи порушилося чергування - знімається живлення з усього трифазного споживача одразу. Це втрата посегментної гнучкості, але виграш у безпеці двигуна. GEWISS-рішення виконані компактно: монтаж на DIN-рейку, ширина 1 модуль 18 мм, контакт 1CO, номінальна імпульсна витримувана напруга 4 кВ, ступінь захисту IP20, робочий діапазон від мінус 25 до плюс 55 градусів, механічний ресурс 20 мільйонів циклів. Для B2B-об'єкта, де простій обладнання коштує дорого, єдиний координований захист виправданий.
Кому потрібен трифазний захист фаз?
Реле контролю фаз потрібне там, де є трифазне навантаження з електродвигуном або чутливе до якості фаз обладнання. Це насамперед насоси, компресори, вентиляційні установки, верстати, конвеєри та промислові лінії. Для таких споживачів обрив чи перекіс фаз означає не просто відключення, а фізичне пошкодження дорогого вузла. Приватний будинок з трифазним вводом теж потрапляє в цю категорію, якщо в ньому є свердловинний насос, тепловий насос або трифазний котел.
Свердловинні та циркуляційні насоси - типовий приклад: їхній двигун при обриві фази перегрівається за хвилини, а неправильне чергування фаз змушує насос обертатися в зворотний бік із втратою продуктивності. Компресорна техніка (холодильні агрегати, кондиціонери, теплові насоси) додатково вимагає затримки повторного включення, щоб тиск у контурі встиг вирівнятися перед повторним пуском. Промислові об'єкти з груповим трифазним обладнанням отримують від реле контролю фаз ще й діагностичну користь: пристрій сигналізує про причину відключення, що прискорює пошук несправності. У сервісних щитах зручним є виконання реле контролю фаз з трипозиційним перемикачем I-0-II, яке дозволяє вручну перемкнути живлення між основною мережею та резервом струмом до 16 А в межах 1 модуля.
Секрети трифазного захисту: перевірені факти
Чотири інженерні деталі, які не завжди очевидні при виборі трифазного захисту, але прямо впливають на безпеку двигуна та якість живлення на вводі.
- Обрив нейтралі у трифазній системі небезпечніший за обрив фази: при несиметричному навантаженні напруга на частині фаз підскакує вище 253 В (верхньої межі за ДСТУ EN 50160:2023), і однофазні прилади на "перевантаженій" фазі виходять із ладу. Реле контролю фаз GW96907 стежить за пропаданням нейтралі окремо.
- Час відключення на верхній поріг напруги вимірюється сотими частками секунди (0,02-0,05 с), тому реле встигає зреагувати на аварійний стрибок раніше, ніж він встигне пошкодити ізоляцію обмоток.
- Змінний поріг зниженої напруги 160-240 В у трифазному реле GW96909 дозволяє налаштувати нижню межу під конкретне обладнання, а не покладатися на заводське значення (provenance: сторінка товару GW96909).
- Реле контролю фаз не коригує напругу - воно лише відключає навантаження. При хронічно низькій або асиметричній напрузі мережі захист працюватиме постійним відключенням, і питання вирішує вже стабілізатор, а не реле (порівняння - у статті про вибір між реле та стабілізатором).
Як працює трифазний захист: логіка контролю та відключення
Реле контролю фаз безперервно вимірює напругу на кожній із трьох фаз відносно нейтралі та між фазами, порівнює отримані значення з допустимими межами і аналізує їхнє взаємне співвідношення. Вимірювання виконується методом True RMS для коректної оцінки реального діючого значення напруги. За нормального стану всіх трьох фаз реле тримає замкненим свій керуючий контакт, через який подається живлення на котушку контактора. Щойно фіксується аварія - обрив, перекіс, неправильне чергування або пропадання нейтралі - реле розмикає контакт і знімає живлення з котушки.
Ключова відмінність від однофазного випадку в тому, що рішення ухвалюється не за однією величиною, а за станом всієї трифазної системи. Пристрій одночасно перевіряє кілька умов: чи всі три фази присутні, чи не вийшла жодна за межі напруги, чи правильний порядок їхнього чергування, чи в нормі нейтраль. Достатньо порушення будь-якої однієї умови, щоб спрацював захист.
Затримка повторного включення:
Після відновлення нормального режиму реле витримує затримку повторного включення - для компресорних споживачів вона становить мінімум 5-15 секунд, стандартно близько 120 секунд, а в частині моделей до 600-900 секунд. Ця пауза захищає двигун і компресор від пуску під тиском одразу після повернення живлення.

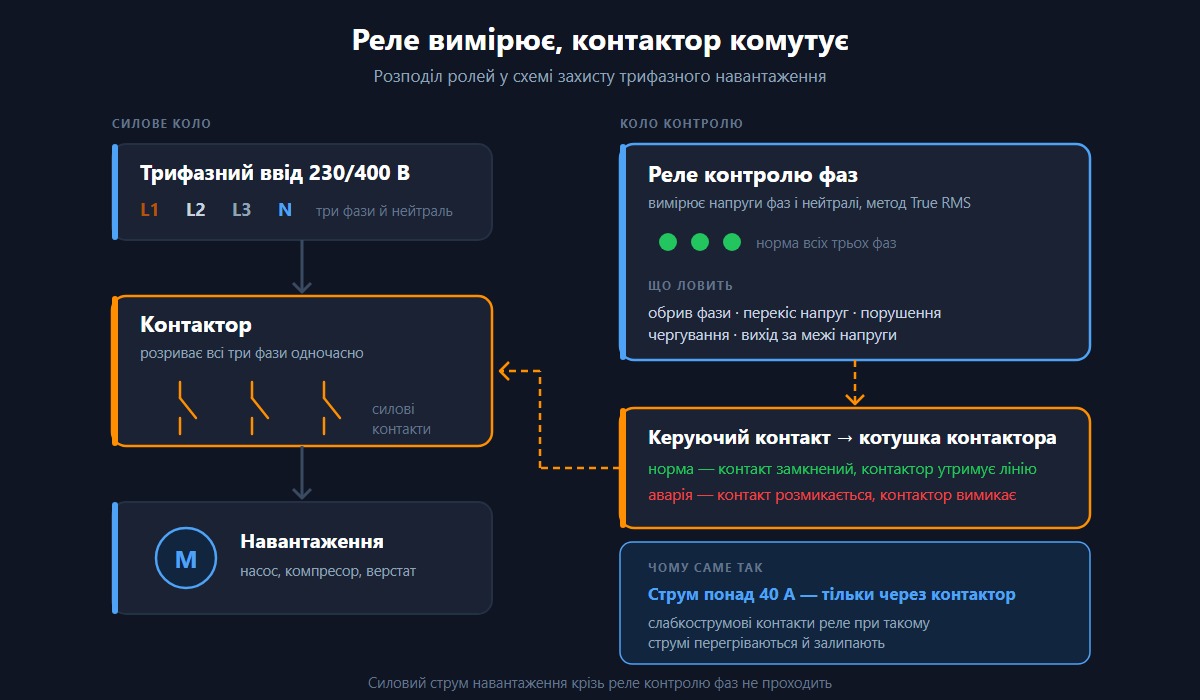

Оскільки контакти самого реле розраховані на керуючий, а не на силовий струм, вони не комутують потужне трифазне навантаження напряму. Реле віддає лише сигнал, а фізичне вмикання та вимикання силового кола виконує контактор. Саме цей поділ ролей робить схему надійною: слабкострумовий вузол приймає рішення, силовий - виконує.
Контактор для трифазного навантаження: коли реле не комутує напряму?
Контактор обов'язковий, коли струм трифазного навантаження перевищує 40 А: слабкострумові контакти реле при такому струмі перегріваються, іскрять і залипають, тому силову комутацію передають окремому апарату. Реле контролю фаз подає сигнал на котушку контактора, а контактор своїми силовими контактами вмикає та вимикає трифазне коло. Ця пара реле плюс контактор - стандарт для двигунів, насосів і промислового обладнання.
Для трифазного навантаження застосовують переважно триполюсні контактори, розраховані на комутацію двигунів у класі AC-3. У лінійці UEC доступні модульні контактори серії SB-РС для монтажу на DIN-рейку 35 мм, контактори в оболонці IP54 серії SB-СMS для встановлення поза щитом та реверсивні SB-РCR для схем зі зміною напряму обертання. Номінальний ряд охоплює значення від 9 до 630 А, зокрема 25, 32, 40, 50, 65 та 80 А, що дозволяє підібрати апарат під конкретну потужність двигуна. Котушки випускаються під різну напругу керування - 24, 36, 110, 220, 380, 400 В змінного струму та в DC-виконанні, - тож котушку узгоджують із тим, яку напругу видає реле. Готові модульні контактори UEC зручно замовляти в розділі контакторів UEC, а повний асортимент силової комутації зібрано в загальній категорії контакторів.
Орієнтир для підбору номіналу за потужністю: 16 А відповідає приблизно 3,5 кВт, 25 А - 5,5 кВт, 32 А - 7 кВт, 40 А - 8,8 кВт, 63 А - 13-14 кВт. Ці значення допомагають зіставити паспортну потужність трифазного двигуна з номіналом контактора та ввідного автомата.
| Номінал | Орієнтовна потужність | Потрібен контактор | Клас застосування |
|---|---|---|---|
| 16 А | 3,5 кВт | Ні (реле напряму) | Легке навантаження |
| 25 А | 5,5 кВт | Ні | Побутове |
| 32 А | 7 кВт | На межі | Насос середньої потужності |
| 40 А | 8,8 кВт | Так, від 40 А | Двигун |
| 63 А | 13-14 кВт | Так | Промисловий двигун |
Як досягти максимального результату від трифазного захисту?
Максимальний ефект дає не окремий пристрій, а правильно вибудувана воронка захисту: ввідний автомат, реле контролю фаз, контактор для силової комутації та групові захисні апарати нижче за схемою. Реле контролю фаз має відповідати задачі - для повного набору фазних аварій обирають спеціалізований пристрій, а не тільки реле мінімальної напруги. Контактор підбирають за струмом навантаження та узгоджують напругу його котушки з керуючим сигналом реле. Пороги та затримки виставляють під конкретне обладнання, а не залишають заводські наосліп.
Правильна послідовність монтажу у щитку виглядає так: лічильник, потім ввідний автомат, далі реле напруги або контролю фаз, за ним контактор, потім УЗО чи дифавтомат і групові автомати.
Установка будь-якого реле до лічильника заборонена ПУЕ (редакція 2021), а сам вузол захисту нейтралі та маркування регламентовано розділом 1.7. Для трифазних двигунів окремо контролюють чергування фаз при першому пуску - після ремонту або перекомутації порядок фаз перевіряють обов'язково. Виставлення нижнього і верхнього порогів та затримки повторного включення винесене в окрему статтю про налаштування реле, щоб не дублювати методику тут.
Варто пам'ятати про межу компетенції реле. Реле контролю фаз захищає від фазних аварій та виходу напруги за межі, але не гасить мікросекундні імпульси від блискавки чи комутацій - для цього застосовують окремий пристрій захисту від імпульсних перенапруг за ДСТУ EN 61643-11:2015. Так само реле не коригує рівень напруги: при хронічно низькій мережі воно лише відключатиме, і питання вирішує стабілізатор. Комплексний підхід означає, що кожен клас загроз закриває свій пристрій, а не один універсальний.
Інша думка: трифазному вводу вистачить звичайного реле напруги
Поширений аргумент звучить так: якщо на кожній фазі поставити просте реле напруги, воно вимкне гілку при аварії, і жодного окремого реле контролю фаз не треба. У цьому є частка правди - для суто однофазних споживачів, розкиданих по трьох фазах без жодного трифазного двигуна, три незалежні реле напруги справді закривають задачу контролю рівня U на кожній фазі. Якщо в будинку немає ні насоса, ні трифазного котла, ні верстата, доплата за спеціалізований контроль фаз може бути невиправданою.
Проте як тільки на вводі з'являється хоч один трифазний двигун, ця логіка ламається. Три окремі реле напруги не бачать чергування фаз, не координують відключення двигуна і не реагують на перекіс, доки напруга формально в межах. Двигун може згоріти від асиметрії при абсолютно нормальному рівні напруги на кожній фазі - і жодне з трьох реле цього не зупинить. Тому зважена відповідь така: для чисто однофазного розподілу опонент має рацію, а для будь-якого трифазного обладнання з обертанням потрібен саме координований контроль фаз. Обрати вузол під конкретну задачу простіше, ознайомившись із товарними позиціями реле контролю фаз GEWISS та трифазного реле низької напруги GEWISS.
«Найдорожча помилка на трифазному вводі - економія на контролі фаз там, де стоїть двигун. Обрив однієї фази при формально нормальній напрузі на решті двох спалить обмотку швидше, ніж власник встигне помітити проблему. Звичайне реле напруги цього не побачить - воно не для того створене.»
- Лук'янчук Олег, інженер-електротехнік UEC
Як зібрати робочу схему трифазного захисту під конкретний об'єкт?
Порядок дій простий і однаковий для будинку та цеху: спочатку визначають характер навантаження, потім підбирають реле, за ним контактор, і лише тоді фіналізують схему щитка. Якщо є трифазний двигун, базовим вузлом стає реле контролю фаз; якщо задача обмежена контролем зниженої напруги - підходить трифазне реле низької напруги зі змінним порогом. Далі рахують струм навантаження і вирішують питання контактора.
Для об'єкта з двигуном логіка вибору виглядає так. Реле контролю фаз GW96907 закриває послідовність фаз, асиметрію та пропадання нейтралі чи фази - це основний захист двигуна. У сервісних та резервованих щитах доцільне виконання з трипозиційним перемикачем I-0-II, яке до захисних функцій додає ручне перемикання мережа-резерв струмом до 16 А. Якщо потрібен лише контроль мінімальної напруги на трифазному вводі без повного набору фазних аварій, обирають GW96909 зі змінним порогом 160-240 В. Однофазні гілки всередині трифазного вводу за потреби доповнюють окремим однофазним реле низької напруги GW96908 з живленням 24 В AC/DC або 230 В AC. Далі за струмом навантаження підбирають контактор потрібного номіналу та узгоджують напругу котушки. Завершує схему стандартна послідовність захисних апаратів у щитку, детально показана в матеріалі про монтажні схеми.
Для вітчизняної альтернативи в частині силової комутації і базового захисту доступні контактори UEC номіналом від 9 до 630 А з гарантією виробника, а сам вузол контролю рівня напруги на окремих фазах можна закрити двополюсними реле напруги UEC серії SB-RV (моделі на 32, 40, 63 та 80 А з двополюсним розмиканням фази та нуля). Вибір конкретної комбінації залежить від бюджету та вимог до глибини контролю фаз.
«Правило, яке рятує обладнання: реле приймає рішення, контактор виконує силову роботу. При навантаженні понад 40 А ніколи не заводьте трифазний двигун безпосередньо через контакти реле - вони не для силового струму. Пара реле плюс контактор служить роками, пряме підключення залипає за місяці.»
- Лук'янчук Олег, інженер-електротехнік UEC
Відповіді на часті запитання (FAQ)
❓ Чим реле контролю фаз відрізняється від трифазного реле напруги?
Трифазне реле напруги стежить переважно за рівнем напруги на фазах і відключає навантаження при виході за верхній чи нижній поріг. Реле контролю фаз додатково контролює структуру трифазної системи: наявність усіх фаз, їхню симетрію, порядок чергування та стан нейтралі. Для трифазного двигуна потрібен саме контроль фаз, бо він ловить аварії, невидимі за рівнем напруги, - наприклад асиметрію при нормальному значенні U на кожній фазі.
❓ Чи захистить реле контролю фаз від обриву фази для насоса?
Так, це одна з ключових його функцій. При зникненні напруги на одній із трьох фаз реле знімає команду з котушки контактора і зупиняє насос, не даючи двигуну працювати на двох фазах із перегрівом обмоток. Реле контролю фаз GW96907 контролює також неправильну послідовність фаз, тому насос не запуститься в зворотний бік після перекомутації.
❓ Чи потрібен контактор при трифазному підключенні?
Контактор потрібен, коли струм навантаження перевищує 40 А, оскільки контакти реле не розраховані на силову комутацію потужного трифазного двигуна і при прямому підключенні перегріваються та залипають. Реле подає керуючий сигнал, а контактор комутує силове коло. Для двигунів застосовують триполюсні контактори класу AC-3, наприклад із лінійки UEC серій SB-РС, SB-СMS чи реверсивних SB-РCR.
❓ Що станеться при пропаданні нейтралі у трифазній мережі?
При обриві нейтралі та несиметричному навантаженні напруга перерозподіляється між фазами: на частині фаз вона підскакує вище верхньої межі 253 В за ДСТУ EN 50160:2023, і однофазні прилади на цих фазах пошкоджуються. Реле контролю фаз GW96907 стежить за пропаданням нейтралі окремо і відключає навантаження до появи наслідків. Це одна з причин, чому трифазний ввід потребує саме контролю фаз, а не тільки контролю рівня напруги.
❓ Три окремі однофазні реле замінять одне реле контролю фаз?
Для суто однофазних споживачів на трьох фазах три окремі реле напруги працюють, забезпечуючи посегментне відключення. Для трифазного обладнання з двигуном вони не підходять: не бачать чергування фаз, не координують відключення і пропускають перекіс при формально нормальній напрузі. Тому за наявності трифазного двигуна потрібне координоване реле контролю фаз.
❓ Чи коригує реле контролю фаз низьку напругу мережі?
Ні, реле лише відключає навантаження при виході параметрів за межі, але не піднімає і не стабілізує рівень напруги. При хронічно низькій напрузі захист працюватиме постійними відключеннями, і завдання вирівнювання напруги вирішує стабілізатор. Власне споживання реле незначне - близько 2-5 Вт, тобто менше 5 грн на місяць.
