Реле напруги + УЗО та дифавтомат: правильна послідовність підключення у щитку
Коротко про головне
Реле напруги, УЗО та дифавтомат — три пристрої захисту, які виконують різні функції і не замінюють один одного.
Правильна послідовність у щитку: лічильник → ввідний автомат → реле напруги → УЗО → групові автомати або дифавтомати.
Ключовий момент: дифавтомат об'єднує функції автомата та УЗО, але не контролює рівень напруги в мережі — реле напруги залишається обов'язковим.
Привіт, я Олег, інженер-електрик компанії UEC. Понад 8 років допомагаю проєктувати електрощитки для житлових та комерційних об'єктів.
У цій статті розберемо, чому реле напруги, УЗО та дифавтомат потрібні одночасно, як правильно розмістити їх у щитку та яких помилок уникати при монтажі.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Чому реле напруги та УЗО — не взаємозамінні пристрої?
Ці два апарати працюють із принципово різними аваріями. Плутанина виникає через те, що обидва «щось відключають», але причини спрацьовування — протилежні.
Реле = захист від перенапруги; УЗО = захист від витоку
Реле контролю напруги моніторить рівень напруги в мережі. Якщо значення виходить за задані межі (зазвичай 180–250 В) — реле розриває коло, захищаючи побутову техніку від перенапруги, просідання та наслідків обриву нуля [1].
УЗО (ПЗВ — пристрій захисного відключення) реагує на витік струму (≥30 мА) і миттєво відключає лінію. Його завдання — захистити людину від ураження електрострумом при пробої ізоляції на корпус приладу [2].

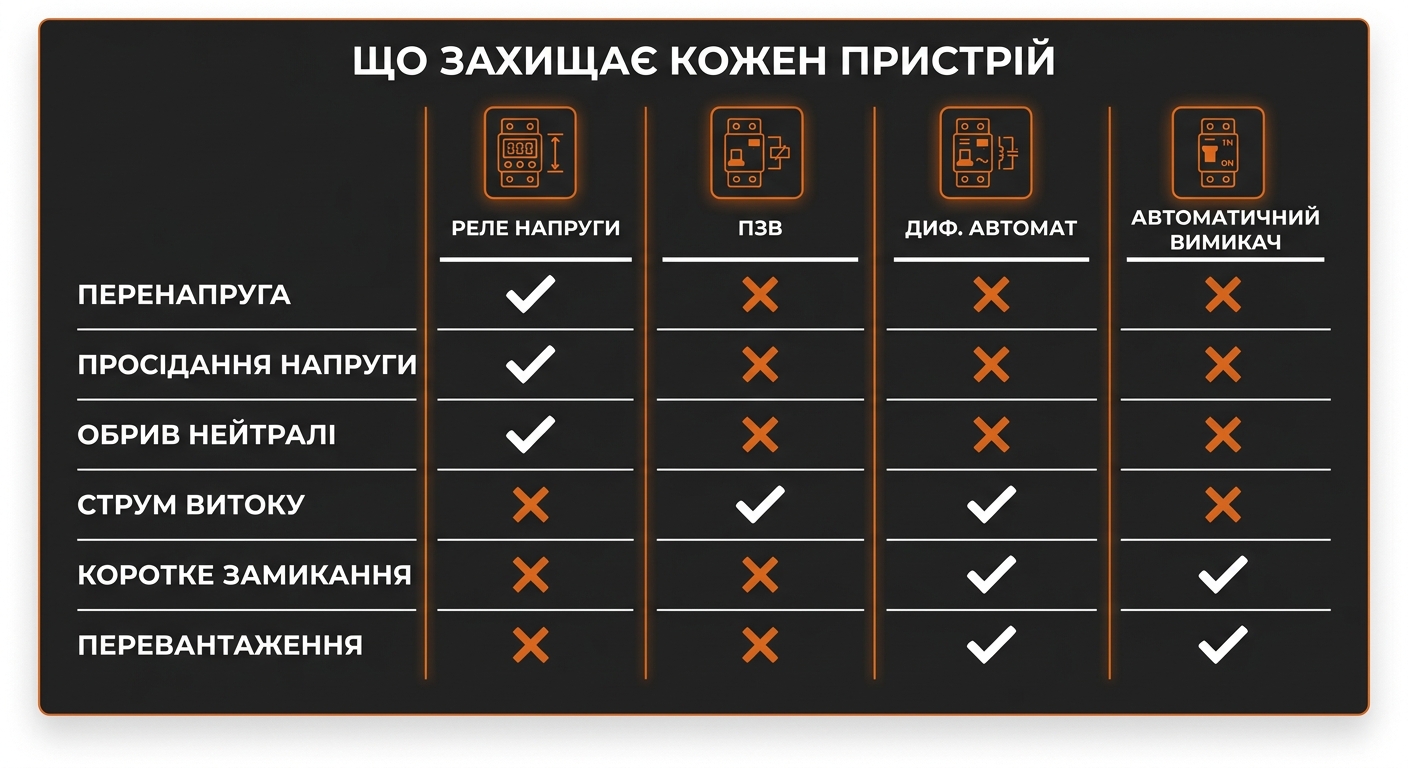

| Захист від | Реле напруги | УЗО (ПЗВ) | Дифавтомат | Автоматичний вимикач |
|---|---|---|---|---|
| Перенапруга (>250 В) | ✓ | ✗ | ✗ | ✗ |
| Просідання (<180 В) | ✓ | ✗ | ✗ | ✗ |
| Обрив нуля | ✓ (частково) | ✗ | ✗ | ✗ |
| Витік струму (≥30 мА) | ✗ | ✓ | ✓ | ✗ |
| Коротке замикання | ✗ | ✗ | ✓ | ✓ |
| Перевантаження | ✗ | ✗ | ✓ | ✓ |
Головний висновок:
Як бачите, перетинання — нуль. Саме тому обидва апарати потрібні одночасно.
Яка правильна послідовність: реле → УЗО чи УЗО → реле?

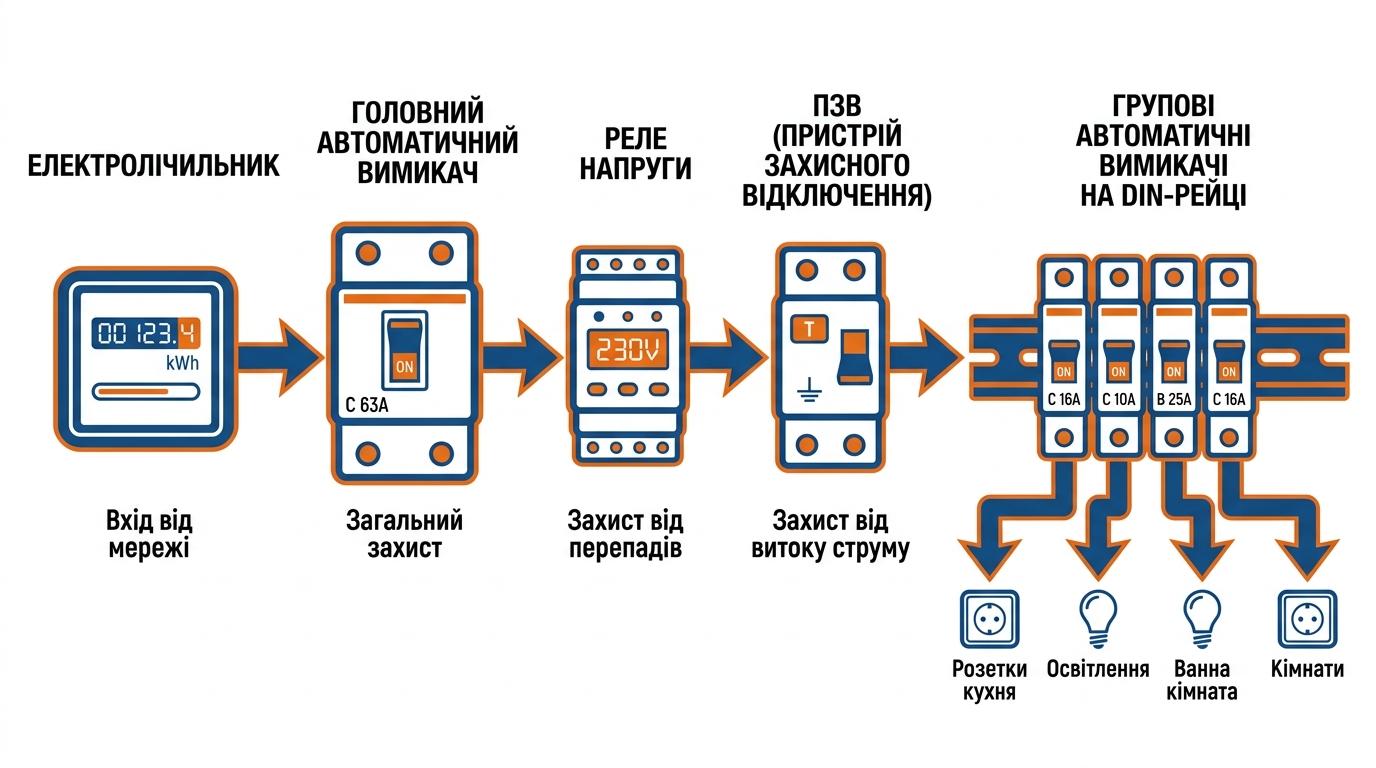

Однозначна відповідь: реле напруги встановлюється ПЕРЕД УЗО [1][2]. Правильна послідовність у щитку:
Лічильник → Ввідний автомат → РЕЛЕ НАПРУГИ → УЗО (ПЗВ) → Групові автомати / дифавтомати
Чому саме так:
- Ввідний автомат — захищає від короткого замикання та перевантаження на вводі.
- Реле напруги — моніторить напругу всієї мережі. Вхід (In) — від виходу ввідного автомата, вихід (Out) — на гребінку далі. Нульовий провідник (N) — напряму на нульову шину.
- УЗО — контролює витік після того, як реле вже відфільтрувало небезпечні стрибки напруги.
- Групові автомати / дифавтомати — розподіляють навантаження по лініях.
⚠ Увага! Якщо поставити УЗО перед реле, дисбаланс від обриву нуля або різких коливань спричинить хибні спрацьовування УЗО. Реле перед ним усуває цю проблему [1].
Схема підключення дифавтомата і реле напруги в одному щитку
Дифавтомат (диференційний автоматичний вимикач) — це комбінований апарат, який об'єднує функції автомата та УЗО в одному корпусі. Він захищає від короткого замикання, перевантаження та витоку струму одночасно [3].
У щитку з дифавтоматами схема спрощується:
Лічильник → Ввідний автомат → РЕЛЕ НАПРУГИ → Дифавтомати (по групах)
Реле напруги стоїть на вводі та контролює напругу для всього щитка. Кожен дифавтомат на своїй лінії захищає від витоку та КЗ. Такий варіант компактніший: замість зв'язки «УЗО + автомат» на кожну групу — один дифавтомат.
⚠ Увага! Найчастіші помилки при монтажі: неправильне підключення нуля, відсутність заземлення, невідповідний номінал, установка реле до лічильника (заборонено ПУЕ) [1].

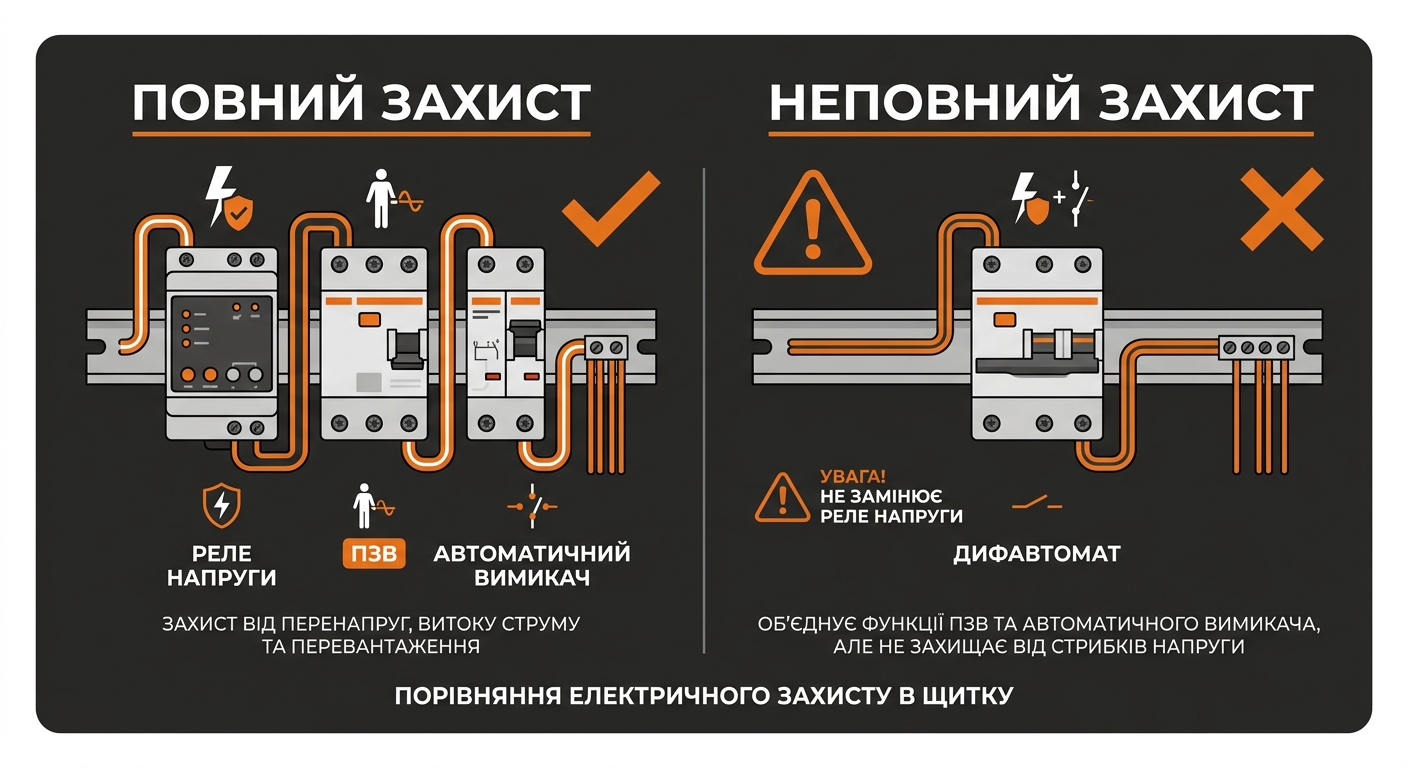

Чи можна замінити зв'язку «реле + автомат + УЗО» одним дифавтоматом?
Ні. Дифавтомат = автомат + УЗО, але він не контролює рівень напруги в мережі. Без реле напруги залишається ризик вигорання техніки при коливаннях до 300 В [4].
Навіть якщо на кожну групу стоїть окремий дифавтомат, жоден із них не відреагує на перенапругу чи просідання. Реле напруги — єдиний пристрій у щитку, який моніторить вольтаж і розмикає коло при виході за межі.
Детальніше про вибір дифавтомата читайте у нашій статті: диференційний захист — як обрати дифавтомат.
Про п'ять типових схем монтажу реле у щитку — у статті схема підключення реле напруги в щиток. Якщо у вас трифазне введення — дивіться трифазне реле напруги для приватного будинку.
FAQ — реле напруги та УЗО
❓ Як підключити УЗО і реле разом?
Реле напруги монтується після ввідного автомата, УЗО — після реле. Вхід реле (In) — від автомата, вихід (Out) — на вхід УЗО. Нуль реле — на нульову шину. Така послідовність захищає УЗО від хибних спрацьовувань при стрибках напруги [1][2].
❓ Реле ставиться до чи після дифавтомата?
До. Реле контролює напругу для всього щитка, тому його місце — на вводі, між ввідним автоматом і груповими дифавтоматами. Дифавтомат не захищає від перенапруги, тому реле перед ним — обов'язкове [1].
❓ Чи потрібне реле, якщо є дифавтомат?
Так. Дифавтомат захищає від витоку, КЗ та перевантаження, але не моніторить рівень напруги. При стрибку до 300 В або просіданні до 150 В дифавтомат не спрацює — техніка залишиться без захисту. Реле напруги закриває саме цю прогалину [4].
