Реле напруги для холодильника, котла та побутової техніки: захист компресора й електроніки
Коротко про головне
Холодильник, кондиціонер і газовий котел - це прилади, ремонт яких коштує від кількох тисяч гривень, а причиною поломки часто стає не сам прилад, а мережа за вікном. Реле напруги для холодильника та іншої побутової техніки вирішує дві різні задачі одночасно: захищає компресор від просідань і пускових перевантажень та вберігає чутливу електроніку від перенапруги.
У цій статті ми не переказуємо загальну теорію (для цього є повний гайд про реле напруги), а розбираємо прикладний бік: які пороги й затримку виставити для конкретного приладу, коли достатньо розеткового реле, а коли потрібен модульний пристрій із контактором.
Привіт, я Лук'янчук Олег, інженер-електротехнік компанії UEC. Спеціалізуюся на захисті електромереж - реле напруги, ПЗВ та автоматиці - і щодня стикаюся з наслідками аварій мережі для побутової техніки.
У цій статті я показую прикладний бік захисту приладів: як окреме реле напруги вберігає компресор холодильника й чутливу електроніку котла та ТВ, які пороги й затримку виставити для конкретного приладу та коли для потужної групи потрібен контактор.
УВАГА: Роботи з електрощитком потребують кваліфікації не нижче III групи з електробезпеки. Доручайте монтаж ліцензованому електрику. Самостійно можна встановлювати лише розеткові реле, що вмикаються у наявну розетку без розкриття щитка.
| Параметр | Значення | Чому важливо |
|---|---|---|
| Затримка повторного вмикання (компресор) | від 120 до 600 с | Дає тиску в компресорі вирівнятися, зменшує пускове навантаження на двигун |
| Верхній поріг відключення | 250-253 В | Верхня межа за ДСТУ EN 50160 (230 В +10%), рятує електроніку котла й ТВ |
| Нижній поріг відключення | 190-200 В | Захищає компресор від роботи на просілій напрузі й перегріву обмоток |
| Час спрацювання (верхній поріг) | 0,02-0,05 с | Перенапруга небезпечна миттєво, реле рве коло майже одразу |
| Час спрацювання (нижній поріг) | 0,2-2 с | Коротке просідання техніці не шкодить, тому реакція повільніша |
| Струм навантаження групи | у межах номіналу реле (32-80 А) | Понад номінал контакти реле перегріваються, потрібен контактор |
| Власне споживання реле | 2-5 Вт | 1,5-3,6 кВт·год на місяць, працює цілодобово без відчутних витрат |
Навіщо холодильнику й побутовій техніці окреме реле напруги?

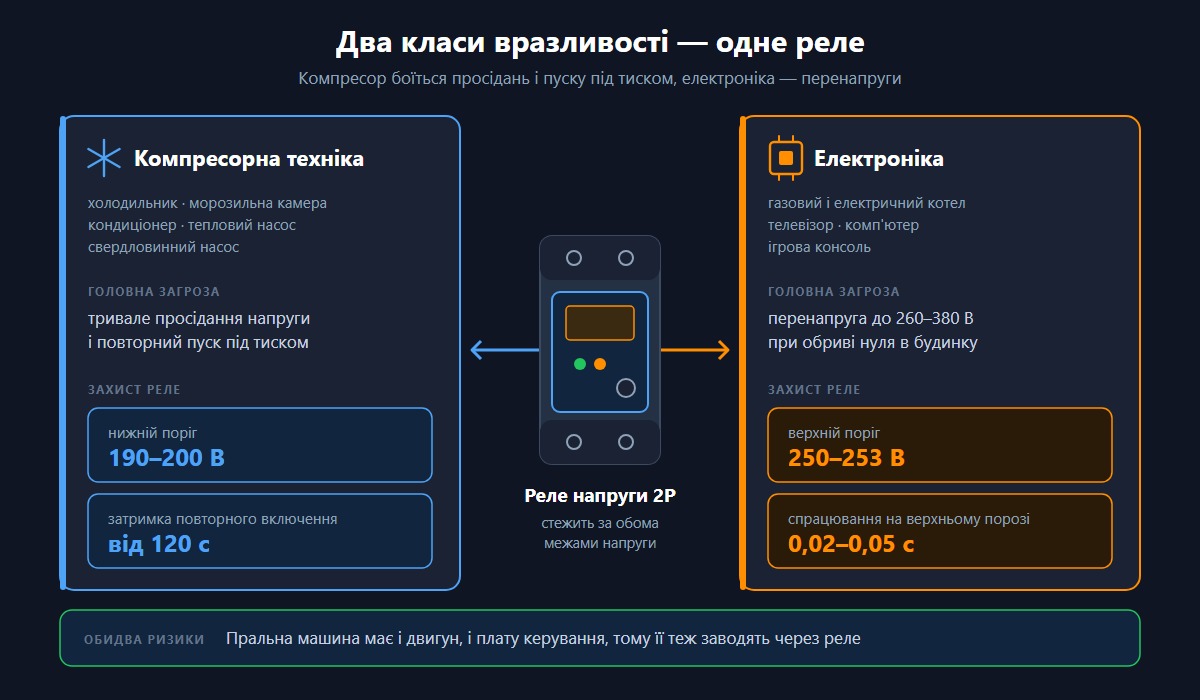

Побутова техніка ділиться на два класи вразливості: компресорні прилади бояться просідань і частих пусків, а електроніка гине від перенапруги. Одне реле напруги закриває обидва ризики, бо контролює і верхню, і нижню межу та керує паузою перед повторним стартом. Без нього холодильник перезапускається під тиском, а плата котла отримує 260-380 В під час обриву нуля в під'їзді. Саме тому окреме реле виправдане навіть тоді, коли решта квартири захищена лише автоматами.
Що саме вбиває компресор: перенапруга чи просідання?
Компресор холодильника й кондиціонера страждає передусім від тривалого просідання напруги, а не від короткого стрибка вгору. Коли напруга падає нижче 190-200 В, двигун компресора не може розвинути потрібний момент, обмотки перегріваються, а пусковий струм зростає в рази. Захисне термореле всередині приладу спрацьовує, вимикає компресор, і за кілька хвилин цикл повторюється - так званий короткоциклічний режим, що вбиває двигун за тижні. Зовнішнє реле напруги розриває коло раніше за внутрішній захист і не дає компресору стартувати на непридатній напрузі.
Яка техніка найвразливіша до стрибків напруги?
Найбільшу групу ризику формують прилади з компресором і прилади з мікропроцесорною платою. До першої належать холодильник, морозильна камера, кондиціонер, тепловий насос і свердловинний насос. До другої - газовий і електричний котел, телевізор, комп'ютер, ігрова консоль і зарядні станції. Пральна машина поєднує обидві вразливості: у ній є і двигун, і плата керування, тому її також варто заводити через реле. Прості нагрівальні прилади без електроніки (тен, праска) переносять коливання легше, але спільна група захисту все одно доцільна.
Чому затримка повторного включення критична для компресорної техніки?

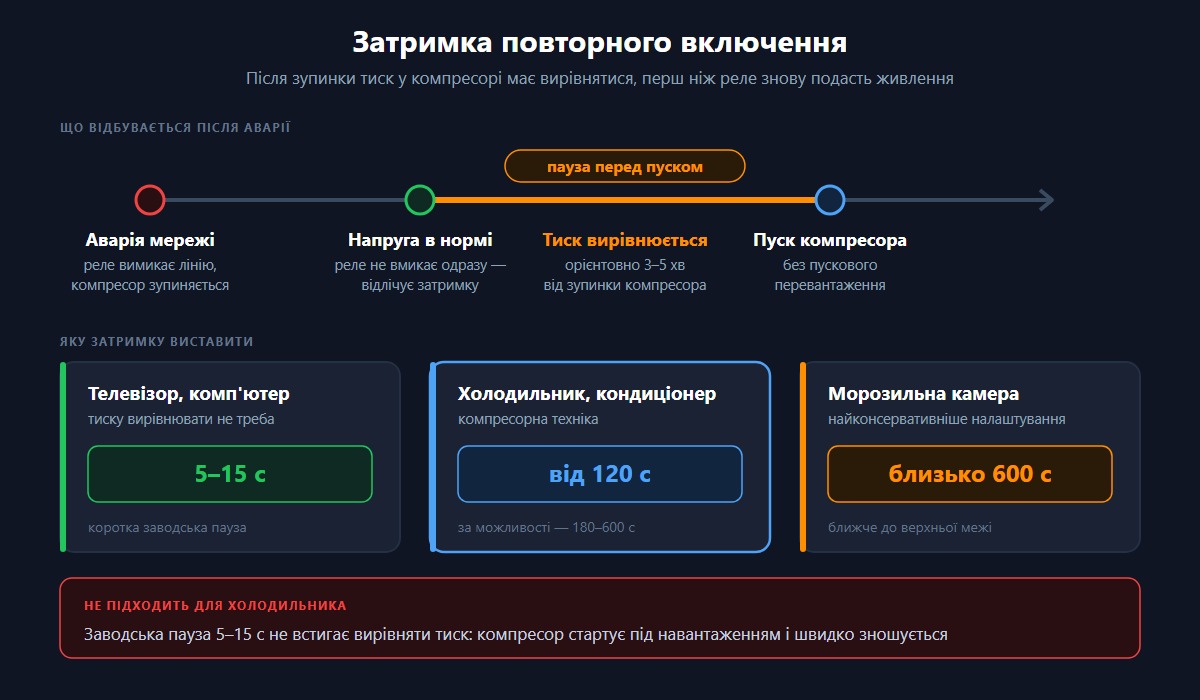

Затримка повторного включення - це пауза, яку реле витримує після відновлення нормальної напруги, перш ніж знову подати живлення. Для компресорної техніки ця пауза життєво важлива, бо в компресорі після зупинки залишається високий тиск у нагнітальній магістралі. Якщо запустити двигун одразу, він стартує проти цього тиску, споживає надмірний пусковий струм і швидко зношується. Мінімальна заводська пауза в 5-15 секунд підходить лише для електроніки, а для холодильника чи кондиціонера її ставлять значно довшою.
Що таке вирівнювання тиску у компресорі і скільки воно триває?
Після зупинки герметичного компресора холодоагент під тиском поступово перетікає з боку нагнітання в бік всмоктування, вирівнюючи тиск у системі. Поки тиск не вирівняється, двигун фізично не може легко провернути вал, а спроба пуску дає перевантаження. Виробники компресорів закладають на цей процес орієнтовно від трьох до п'яти хвилин, хоча точна цифра залежить від моделі й на сторінці приладу зазвичай не вказана. Тому інженерне правило просте: краще дати компресору зайву хвилину спокою, ніж запустити його під тиском.
Скільки секунд або хвилин виставити для холодильника й кондиціонера?
Для компресорної техніки затримку повторного включення ставлять не менше 120 секунд, а за можливості - у діапазоні від 180 до 600 секунд. Стандартне значення 120 секунд є мінімально безпечним, а більша пауза до 600-900 секунд у частині моделей ще краще береже двигун. Коротка заводська пауза 5-15 секунд для холодильника не підходить категорично, бо не встигає вирівняти тиск. Детальну методику покрокового виставлення всіх цифр ми винесли в окрему статтю про оптимальні налаштування реле напруги, а тут даємо готові прикладні орієнтири.
Яку напругу виставити для холодильника: практичні пороги
Для побутового холодильника верхній поріг відключення доцільно ставити на 250-253 В, а нижній - у межах 190-200 В, із затримкою повторного вмикання від 120 секунд. Верхній поріг тримається в межах норми ДСТУ EN 50160 (230 В плюс-мінус 10 відсотків, тобто 207-253 В), а нижній свідомо опущено нижче 207 В, щоб компресор переносив коротке просідання без зайвих відключень. Реле вимірює напругу за методом True RMS з точністю близько 1-2 В, тому пороги спрацьовують передбачувано. Конкретні заводські пороги залежать від моделі реле, тому їх завжди перевіряють у налаштуваннях пристрою.
Верхній і нижній поріг для побутового холодильника
Верхній поріг - це головний рубіж для електроніки блока керування холодильника, і його ставлять якомога ближче до верхньої межі норми, але не вище 253 В. Нижній поріг для компресора можна опустити до 190 В, бо коротке просідання до цієї позначки двигуну не шкодить, а часті хибні відключення при вищому порозі шкодять більше. Гістерезис (різниця між порогом відключення і напругою повернення) не дає реле смикатися на межі спрацювання. Якщо в мережі хронічно низька напруга, саме лише реле проблему не вирішить - воно лише відключає, але не коригує напругу.
Чим відрізняються налаштування для морозильної камери й теплового насоса
Морозильна камера потребує ще консервативнішої затримки, ніж холодильник, бо розморожування продуктів коштує дорожче за просте вимкнення. Для неї ставлять затримку ближче до верхньої межі діапазону (до 600 секунд) і нижній поріг не вище 195 В. Тепловий насос і свердловинний насос мають потужніші двигуни з великим пусковим струмом, тому для них затримка й нижній поріг критичні так само, як для холодильника. Якщо ж напруга просідає постійно, а не епізодично, тоді реле треба доповнювати стабілізатором - вибір між ними ми розібрали у матеріалі про те, що краще обрати - реле чи стабілізатор напруги.
Як реле напруги захищає електроніку котла, ТВ і ПК?
Для приладів з електронними платами головну загрозу створює перенапруга, і реле відпрацьовує її майже миттєво - за 0,02-0,05 секунди на верхньому порозі. Коли в мережі виникає обрив нуля або аварійне підвищення, напруга на приладі може підскочити до 260-380 В, і плата керування вигорає за частки секунди. Реле розриває коло раніше, ніж перенапруга встигне пробити конденсатори й мікросхеми. Для електроніки затримку повторного включення можна лишати короткою, бо тиску вирівнювати немає потреби.
Газовий і електрокотел: чому плата керування боїться перенапруги
Сучасний газовий і електричний котел керується мікропроцесорною платою, яка коштує значної частини ціни всього котла. Ця плата живиться від мережі й не має власного серйозного захисту від тривалої перенапруги, тому обрив нуля в будинку часто вбиває саме її. Реле напруги, встановлене перед котлом, знімає цей ризик і зупиняє живлення до пошкодження електроніки. Оскільки котел належить до систем життєзабезпечення, для нього окреме реле - не опція, а базовий захід безпеки.
Комп'ютер, телевізор, ігрова консоль - що додати до реле
Телевізор, комп'ютер та ігрова консоль реагують на перенапругу так само, як плата котла, але додатково страждають від імпульсних перенапруг під час грози. Реле напруги ловить повільні аварії мережі, проте не встигає за мікросекундним грозовим імпульсом - для нього потрібен окремий пристрій захисту від імпульсних перенапруг за ДСТУ EN 61643-11:2015. Тому повний захист дорогої електроніки складається з двох рівнів: реле проти аварій напруги і ПЗІП проти блискавки. Для персонального робочого місця розеткове реле часто зручніше за модульне, бо не вимагає втручання у щиток.
Розеткове чи DIN-рейкове реле для захисту приладу?
Вибір між розетковим і модульним реле залежить від того, скільки приладів ви захищаєте і чи готові працювати у щитку. Розеткове реле вмикається у звичайну розетку і захищає один прилад або подовжувач, його встановлення не потребує електрика. Модульне DIN-рейкове реле монтується в щитку і захищає цілу групу розеток або весь будинок. Для одного холодильника достатньо розеткового варіанта, тонкощі якого ми розібрали в огляді про реле напруги в розетку.
Коли достатньо реле в розетку для одного холодильника
Розеткове реле виправдане, коли треба захистити один-два прилади в орендованій квартирі або там, де немає доступу до щитка. Воно захищає лише те, що ввімкнене саме через нього, тому холодильник у розетковому реле лишається під захистом, а решта квартири - ні. Струм такого реле обмежений номіналом розетки, тому воно не підходить для потужних груп. Головна перевага - миттєве встановлення без інструмента й без ризику роботи під напругою.
Коли переходити на модульне реле у щитку
Модульне реле обирають, коли треба захистити всю квартиру, будинок або велику групу приладів одним пристроєм. Воно монтується на DIN-рейку після ввідного автомата й перед пристроями захисту, тримає більший струм і має точніше регулювання порогів. Правильна послідовність у щитку - лічильник, ввідний автомат, реле напруги, ПЗВ або дифавтомат, групові автомати - детально показана у статті про підключення реле разом з УЗО і дифавтоматом. Для нового будинку модульне рішення практичніше, бо один пристрій береже все обладнання одразу.
Як розрахувати навантаження групи приладів і коли потрібен контактор?
Щоб обрати номінал реле, треба скласти потужність усіх приладів групи й перевести її в струм. Реле має розмикати струм не більший за свій номінал, інакше контакти перегріваються й заліплюються. Орієнтир простий: 16 А відповідає навантаженню близько 3,5 кВт, а 40 А - близько 8,8 кВт. Якщо сумарний струм групи перевищує номінал реле, воно вже не комутує коло напряму, а керує контактором.
Таблиця відповідності номіналу й потужності
Розрахунок навантаження зручно вести за таблицею відповідності номінального струму й потужності при напрузі 230 В (з 1 липня 2025 року Україна перейшла на 230/400 В замість 220/380 В). Ця таблиця дає змогу швидко підібрати номінал реле під конкретну групу приладів. Для кухні з холодильником, електроплитою й дрібною технікою зазвичай вистачає 32-40 А, а для будинку з насосом і котлом рахунок іде до 63 А. Завжди беруть номінал із запасом, щоб реле не працювало на межі.
| Номінал реле | Потужність (230 В) | Типова група приладів |
|---|---|---|
| 16 А | близько 3,5 кВт | Один холодильник, ТВ, дрібна техніка |
| 25 А | близько 5,5 кВт | Кухонна група з мікрохвильовкою |
| 32 А | близько 7 кВт | Кухня з електроплитою |
| 40 А | близько 8,8 кВт | Квартира цілком |
| 63 А | близько 13-14 кВт | Будинок з насосом і котлом |
Навантаження понад номінал реле: навіщо контактор
Контактор потрібен тоді, коли сумарний струм групи перевищує номінал реле, бо власні контакти реле на такий струм не розраховані. У цій схемі реле напруги не комутує силове коло, а лише подає сигнал на котушку контактора, який уже вмикає й вимикає навантаження. Без контактора контакти реле на великому струмі перегріваються, іскрять і зрештою заліплюються, після чого реле перестає захищати. Для потужних груп ми рекомендуємо контактори UEC серії SB-РC на струми від 9 до 630 А, а для встановлення поза щитком є контактори в оболонці IP54 серії SB-CMS на 9-40 А.
Які товари UEC і GEWISS підходять для захисту техніки?
Для більшості побутових задач достатньо двополюсного DIN-рейкового реле напруги власної торгової марки UEC, а для складніших випадків із трифазним вводом підходять рішення GEWISS. Двополюсне реле розмикає і фазу, і нуль, що критично при обриві нуля - найпоширенішій аварії в українських мережах. Лінійка охоплює номінали під будь-яку побутову групу, від однієї кухні до цілого будинку. Нижче наведено, як зорієнтуватися у виборі під конкретне навантаження.
Реле напруги UEC SB-RV для побутової лінії
Серія UEC SB-RV охоплює двополюсні реле на 32, 40, 63 і 80 А (моделі SB-RV-08-2-32, SB-RV-08-2-40, SB-RV-08-2-63 і SB-RV-08-2-80). Усі вони мають механічну зносостійкість 1 000 000 циклів, витримують імпульсну напругу 6 кВ і йдуть з гарантією 2 роки від виробника. Ціновий орієнтир станом на 2026 рік - від 650 грн за 32-амперну модель до 900 грн за 80-амперну, що робить їх доступною вітчизняною альтернативою. Для кухні з холодильником беруть 32-40 А, для будинку з насосом і котлом - 63-80 А; підібрати конкретну модель можна в каталозі реле напруги SB-RV. Якщо групу треба захистити ще й від перевантаження за струмом, підійде реле напруги та струму SB-RVA тих самих номіналів 32-80 А.
Рішення GEWISS для складніших випадків
Для об'єктів із трифазним вводом лінійка GEWISS пропонує спеціалізовані пристрої на DIN-рейку. Трифазне реле низької напруги GW96909 працює в мережі 230/400 В і контролює знижену напругу з регульованим порогом від 160 до 240 В по кожній фазі. Реле контролю фаз GW96907 додатково стежить за послідовністю фаз, асиметрією і пропаданням нейтралі або окремої фази, що потрібно для трифазних двигунів, насосів і компресорів. Однофазне реле GW96908 живиться від 24 В або 230 В і контролює знижену напругу з відключенням навантаження. Ці пристрої мають контакт 1CO, витримують 20 мільйонів циклів і працюють у діапазоні від мінус 25 до плюс 55 градусів.
Перевірені факти про захист техніки реле напруги
Кілька технічних деталей часто губляться в загальних оглядах, хоча саме вони визначають, чи справді ваша техніка під захистом. Ми зібрали факти, підкріплені нормами й характеристиками товарів, а не маркетингом. Кожен з них має практичний наслідок для вибору й налаштування пристрою. Врахуйте їх, перш ніж купувати реле під конкретний прилад.
- Перше: реле напруги не підвищує й не знижує напругу, воно лише відключає прилад при виході за пороги, тому проти хронічно низької мережі його доповнюють стабілізатором.
- Друге: власне споживання реле складає 2-5 Вт, тобто лише 1,5-3,6 кВт·год на місяць, і цілодобова робота не створює відчутних витрат.
- Третє: двополюсне реле SB-RV розмикає і фазу, і нуль, тож при обриві нуля на відключеному приладі не залишається небезпечного потенціалу, як буває з однополюсними пристроями.
- Четверте: коротке просідання напруги (0,2-2 с реакції на нижньому порозі) техніці не шкодить, тому надто високий нижній поріг дає більше хибних відключень, ніж користі.
- П'яте: реле не ловить мікросекундний грозовий імпульс - для цього потрібен окремий ПЗІП за ДСТУ EN 61643-11:2015.
«На практиці більшість згорілих плат холодильників і котлів, які ми бачимо, - це наслідок обриву нуля в будинку, а не заводського браку приладу. Двополюсне реле напруги, встановлене перед технікою, знімає саме цей ризик, бо розриває обидва полюси й не залишає навантаження під плаваючим потенціалом.»
- Лук'янчук Олег, інженер-електротехнік UEC
Інша думка: чи достатньо вбудованого захисту сучасної техніки?
Поширений контраргумент звучить так: сучасні холодильники й котли вже мають вбудований захист від коливань напруги, тому зовнішнє реле - зайва трата. Частково це справедливо, і варто визнати умови, за яких вбудований захист справді працює. Проте для української мережі з частими обривами нуля цей аргумент має суттєві межі. Розберемо обидва боки чесно, без применшення жодного.
Коли внутрішня електроніка справді допомагає
Багато сучасних приладів мають захисне термореле компресора й найпростіший контроль живлення, який рятує від коротких стрибків. Інверторні кондиціонери й холодильники з інверторним компресором переносять коливання напруги краще за старі моделі з пусковим реле. У стабільній міській мережі, де напруга рідко виходить за 207-253 В, цього вбудованого захисту може вистачати роками. Тому в новобудові з якісним вводом ризик поломки об'єктивно нижчий.
Чому це не замінює зовнішнє реле
Проблема в тому, що вбудований захист розрахований на короткі відхилення, а не на аварійну перенапругу 260-380 В при обриві нуля. Внутрішнє термореле захищає компресор від перегріву, але не рятує плату керування від пробою, і саме плата гине найчастіше. Затримку повторного включення вбудована електроніка теж витримує не завжди, тому компресор може стартувати під тиском. Зважений висновок: вбудований захист корисний, але для дорогої техніки в реальній українській мережі його доповнюють зовнішнім реле - це страховка, вартість якої непорівнянна з ремонтом.
«Вбудований захист приладу і зовнішнє реле напруги працюють на різних рівнях і не конкурують. Реле - це перший рубіж, що не пускає аварію мережі до техніки взагалі, а внутрішня електроніка - останній запобіжник. Знімати перший рубіж заради економії 700 гривень при ремонті плати за кілька тисяч економічно невиправдано.»
- Лук'янчук Олег, інженер-електротехнік UEC
Для комплексного захисту приладу реле напруги логічно поєднувати з пристроєм захисного відключення - реле стежить за напругою, а ПЗВ за витоком струму на корпус. Як ці пристрої узгоджуються в одному щитку, ми пояснили у повному гайді про ПЗВ.
