Реле напруги - повний гайд: як обрати, підключити та налаштувати для дому

Що таке реле напруги і навіщо воно потрібне?

Реле напруги (інша назва — реле контролю напруги, відсікач) — це електронний пристрій захисту електромережі, який безперервно вимірює напругу на вході й миттєво розмикає коло, коли значення виходить за встановлені межі. Коли напруга повертається в норму — реле з витримкою часу знову подає живлення.

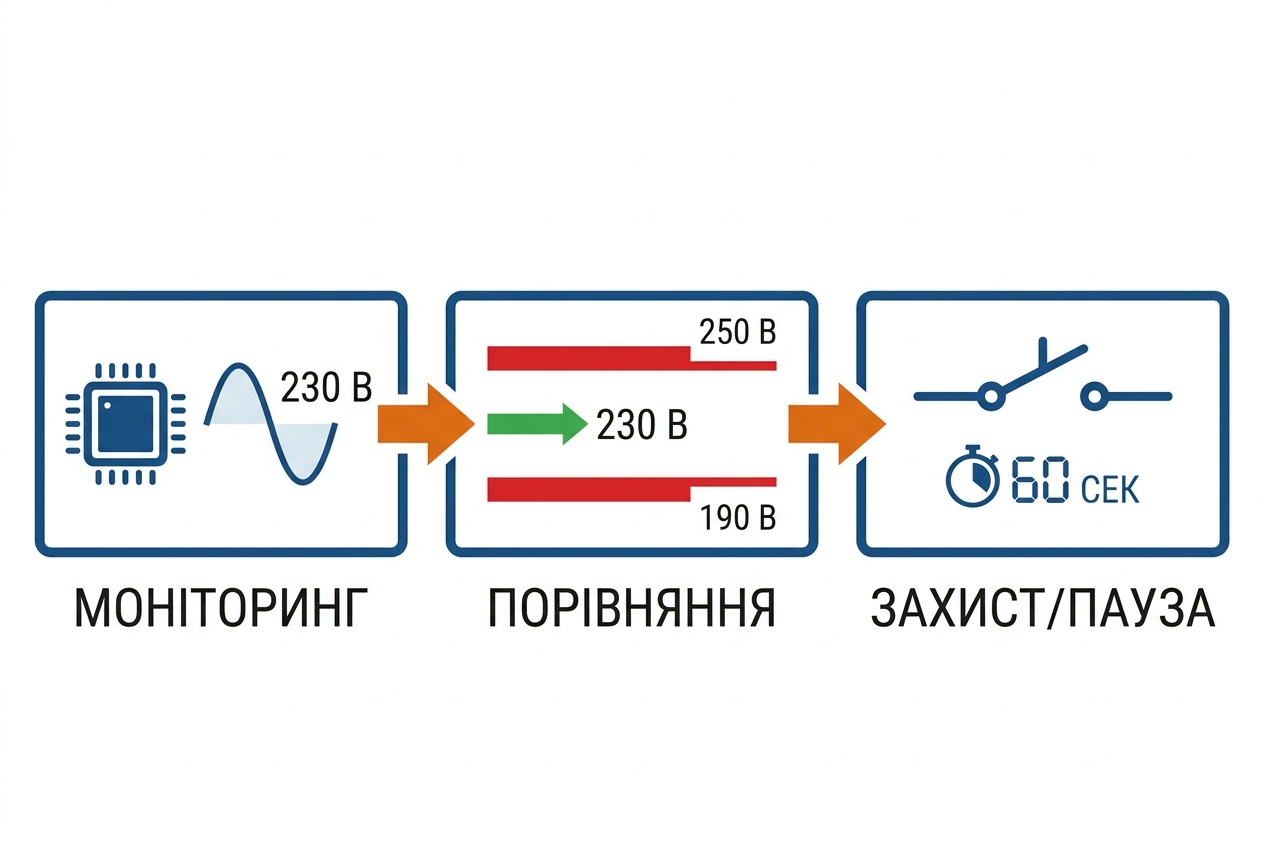

Як працює реле контролю напруги: принцип у 3 кроках

Принцип роботи будь-якого реле напруги зводиться до трьох етапів:

• Вимірювання. Мікропроцесор (у цифрових моделях) або компаратор (у аналогових) постійно зчитує діюче значення напруги. Сучасні моделі використовують метод True RMS — вимірюють справжнє середньоквадратичне значення, а не пікове, що дає точність ±1–2 В навіть при спотвореній формі синусоїди.
• Порівняння з порогами. Виміряне значення кожну мілісекунду порівнюється з двома уставками: верхнім порогом (наприклад, 250 В) і нижнім порогом (наприклад, 190 В). Якщо напруга перевищує верхню межу або падає нижче нижньої — реле переходить до третього кроку.
• Відключення та затримка. Силове реле або тиристор розмикає коло. Після повернення напруги в допустимий діапазон починається відлік затримки повторного включення — зазвичай від 5 до 600 секунд. Це критично для компресорної техніки: холодильники, кондиціонери та теплові насоси потребують мінімум 5–15 секунд паузи, інакше компресор запускається під тиском і виходить з ладу.

Від чого захищає реле: перенапруга, просідання, обрив нуля

Реле контролю напруги призначене для захисту від трьох основних аварійних ситуацій:

• Перенапруга — напруга зростає вище 253 В (верхня межа за ДСТУ). Причини: аварія на підстанції, відключення сусідніх споживачів, удар блискавки у лінію. При 280–380 В горять блоки живлення, світлодіодні драйвери, плати керування. Час спрацювання реле на верхню межу — від 0,02 до 0,05 с у якісних моделях [1].
• Просідання (undervoltage) — напруга падає нижче 207 В. Причини: перевантаження лінії, пусковий струм потужного обладнання на тій самій фазі. Двигуни компресорів починають перегріватися, бо споживають більший струм для компенсації зниженої напруги.
• Обрив нуля — найнебезпечніша ситуація. При обриві нульового провідника на вводі в будинок фази перерозподіляються між квартирами. Ті, хто споживає менше, отримують до 380 В. Реле відсікає живлення за мілісекунди, запобігаючи масовому виходу техніки з ладу.

Які бувають реле напруги: 4 осі класифікації

На українському ринку реле контролю напруги представлені переважно електронними моделями від брендів ZUBR, Новатек-Електро, DigiTOP та Asko, які разом займають близько 90% продажів. Класифікувати їх можна за чотирма ознаками.

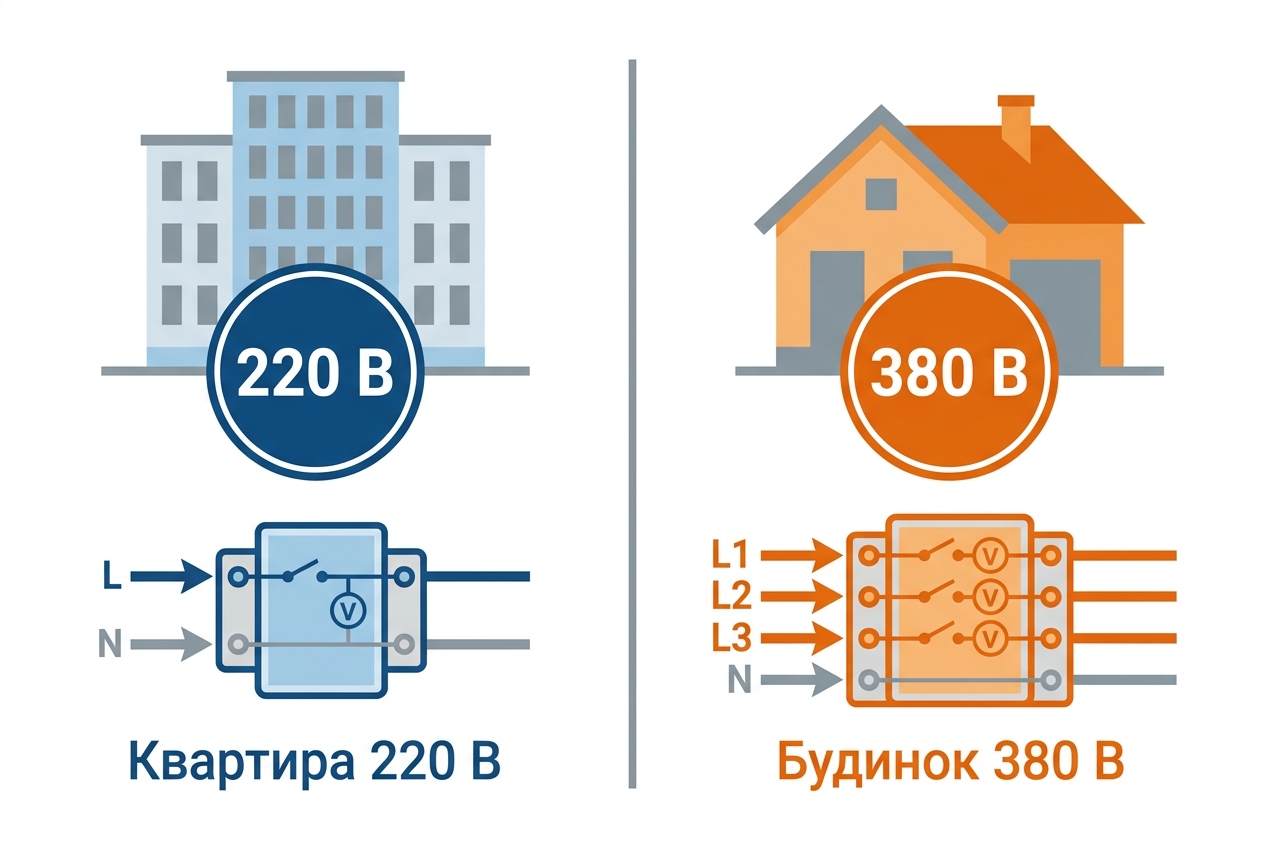

За кількістю фаз — однофазне (220 В) і трифазне (380 В)

Однофазне реле — стандарт для квартир і більшості приватних будинків з однофазним підключенням. Контролює одну фазу та нуль. Приклади: ZUBR D25t–D63t, Asko RN-40, DigiTOP VP-16A–VP-63A, Новатек РН-113.

Трифазне реле — для трифазного підключення (380 В). Контролює всі три фази одночасно, відстежує перекіс фаз, чергування фаз, злипання. Приклади: ZUBR 3F, ZUBR D2-40/D2-63. Альтернативний варіант — три окремих однофазних реле (наприклад, три ZUBR D63t), що дає більшу гнучкість: при проблемі на одній фазі дві інші продовжують працювати.

За форм-фактором — DIN-рейка, розетка, подовжувач

За функціоналом — тільки напруга, +струм, мультифункціональні

• Базові (тільки напруга): ZUBR R116y, Asko RN-40, DigiTOP VP-16A — контролюють лише верхній та нижній пороги напруги. Достатньо для більшості побутових завдань.
• Розширені (напруга + струм): ZUBR D63t, Новатек РН-113 — додатково вимірюють струм навантаження та потужність. Дисплей показує поточні значення в реальному часі, що спрощує діагностику.
• Мультифункціональні: ZUBR 3F, ZUBR D2-63, DigiTOP VP-50A M2 — контроль фаз, перекосу, чергування, температури. Для промислових об'єктів та великих будинків із трифазним введенням.

Чи обов'язкове реле напруги за нормами ДСТУ та ПУЕ?

Коротка відповідь: ні, реле напруги не є обов'язковим пристроєм за чинними українськими нормами. Але рекомендоване — і ось чому.

ДСТУ EN 50160:2023 [1] — основний стандарт якості електроенергії в Україні — встановлює номінальну напругу 230 В ±10%, тобто допустимий діапазон 207–253 В. Цей стандарт замінив ДСТУ EN 50160:2014, який втратив чинність 01.03.2024. З 1 липня 2025 року Україна остаточно перейшла на номінал 230/400 В замість 220/380 В [2].

ПУЕ (Правила улаштування електроустановок, редакція 2021) [3] регулюють загальні вимоги до захисту електроустановок до 1 кВ:

• Розділ 1.7 — вимоги до захисних пристроїв, нейтральних провідників та маркування
• Розділ 6.1 — напруга для освітлення не вище 220 В у звичайних приміщеннях

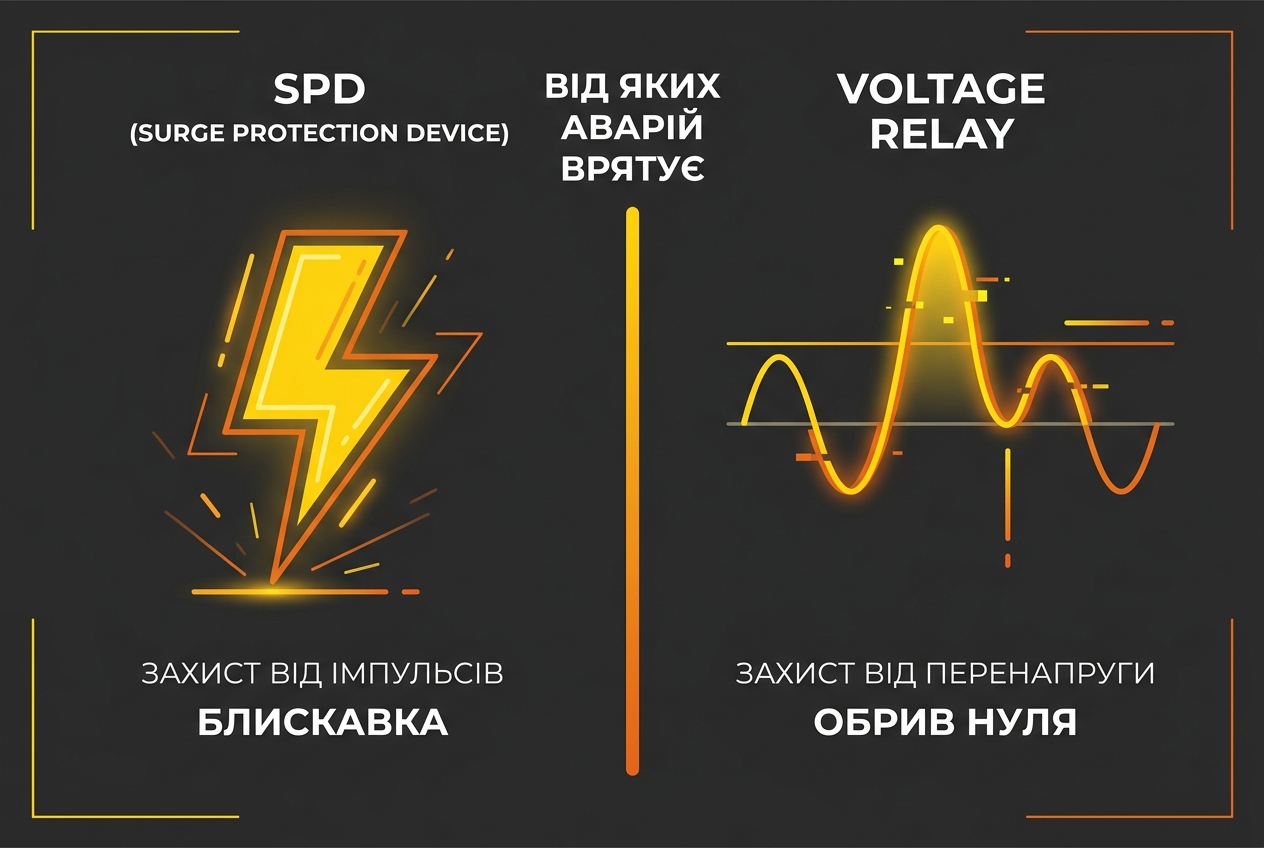

Жоден із цих документів не прописує реле напруги як обов'язковий елемент. Проте ПУЕ вимагають захисту від перенапруг через ПЗІП (пристрої захисту від імпульсних перенапруг) за ДСТУ EN 61643-11:2015. Реле напруги та ПЗІП — це різні пристрої: ПЗІП захищає від мікросекундних імпульсів (блискавка), реле — від тривалих відхилень напруги. Ідеально мати обидва.

7 критеріїв вибору реле напруги для квартири та будинку

Обирати реле напруги варто за сімома параметрами, кожен з яких впливає на безпеку та зручність. Нижче — конкретні цифри для типових об'єктів.

Номінальний струм: від 16 А (3,5 кВт) до 63 А (14 кВт)

Номінальний струм реле повинен відповідати або перевищувати номінал вхідного автоматичного вимикача. Ось орієнтири:

Конкретний приклад: квартира 60 м² з бойлером 2 кВт і кондиціонером 1,5 кВт — сумарне навантаження ~6 кВт. Вхідний автомат 32 А → реле напруги 32 А або 40 А із запасом.

Верхній і нижній поріг: які значення виставити

Налаштування порогів залежить від стану електромережі у конкретному місці. Рекомендовані значення:

Для нових будинків з якісною проводкою оптимальний діапазон 190–250 В забезпечує баланс між захистом та мінімумом хибних відключень. У сільській місцевості із нестабільною мережею пороги доводиться розширювати, інакше реле буде спрацьовувати щодня.

Час спрацювання та затримка повторного включення

Час спрацювання на верхню межу — ключовий параметр. Найшвидші моделі реагують за 0,02 с (20 мілісекунд), що достатньо для захисту навіть від різкої перенапруги при обриві нуля. На нижню межу реакція повільніша — 0,2–2 с, оскільки короткочасне просідання (наприклад, при пуску двигуна ліфта) не шкодить техніці.

Затримка повторного включення: мінімум 5–15 секунд для компресорної техніки, стандартно 120 секунд, максимум — до 600–900 секунд у деяких моделях. Занадто коротка затримка — ризик для компресорів, занадто довга — дискомфорт при частих стрибках.

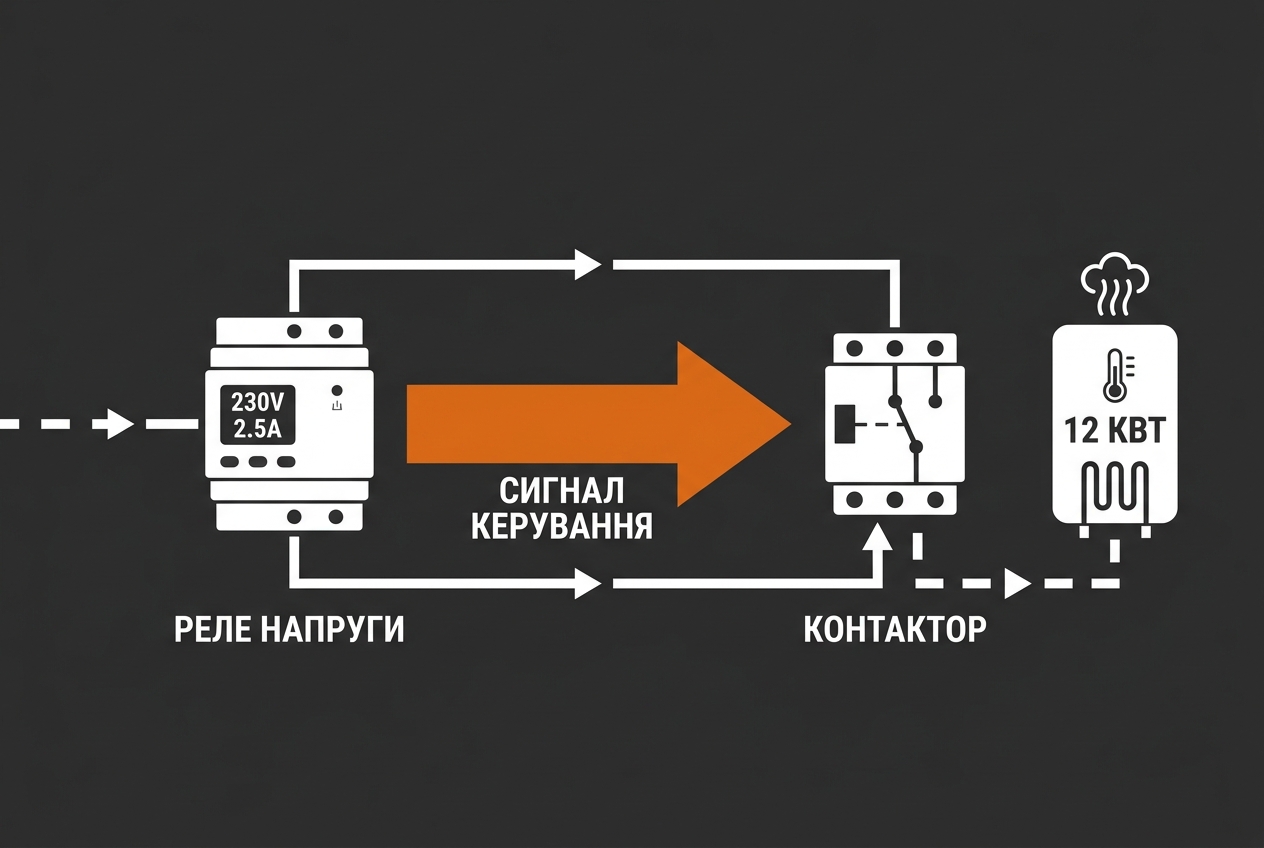

Коли потрібен контактор: навантаження понад 40 А

Контактор — це комутаційний апарат, що використовується в парі з реле при навантаженні понад 40 А. Реле контролює напругу й подає сигнал, а контактор розмикає силове коло. Це необхідно для електрокотлів потужністю понад 10 кВт, потужних двигунів, великих будинків з трифазним введенням.

Без контактора при навантаженні понад 40 А контакти реле перегріваються, починається іскріння та заліпання. З нашого досвіду, найчастіше контактор потрібен у приватних будинках з електричним опаленням.

Які недоліки має реле напруги?

Жоден пристрій не ідеальний. Перш ніж вибрати реле, варто знати його обмеження:

• Не коригує напругу, а лише відключає. Якщо в мережі хронічно 190 В — реле буде постійно відключати живлення. У такому разі потрібен стабілізатор напруги, який виправляє напругу до норми.
• Не захищає від імпульсних перенапруг. Мікросекундний імпульс від блискавки пройде швидше, ніж реле встигне спрацювати. Для цього потрібен ПЗІП (обмежувач перенапруги).
• Хибні спрацьовування у нестабільних мережах. Якщо пороги виставлені занадто вузько (наприклад, 210–240 В у сільській місцевості), реле буде відключати техніку кілька разів на день.
• Знос контактів. Електромеханічні контакти мають обмежений ресурс (зазвичай 100 000 циклів). При частих спрацьовуваннях — зношуються швидше.
• Не замінює автоматичний вимикач і УЗО. Реле не захищає від короткого замикання та витоку струму на землю. У щитку мають бути всі три пристрої.

Що краще — реле напруги чи стабілізатор?

Це одне з найчастіших запитань, і відповідь залежить від конкретної ситуації.

Стабілізатор напруги — активний пристрій, що коригує вхідну напругу до номіналу 230 В. Він підвищує або знижує напругу за допомогою трансформатора або електроніки. Реле напруги — пасивний: при відхиленні просто відключає.

Коли реле: Мережа в цілому стабільна (230 В ±5%), стрибки трапляються рідко, головна загроза — аварійна перенапруга або обрив нуля.

Коли стабілізатор: Напруга хронічно знижена (180–200 В) або завищена (250–260 В), техніка працює з перебоями.

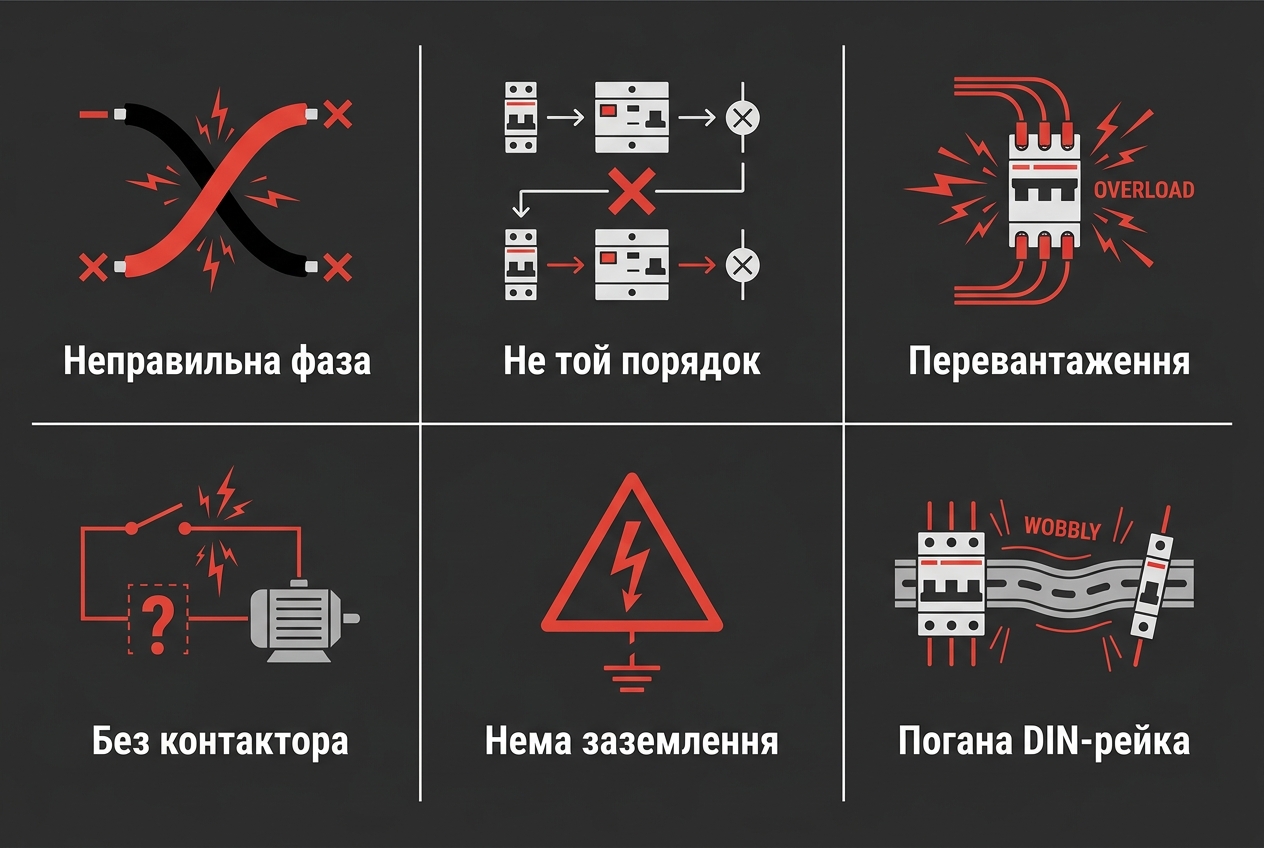

Де встановлюється реле напруги у щитку?

Правильне місце реле у щитку — після вхідного автоматичного вимикача, перед УЗО та груповими автоматами. Це єдина позиція, яка забезпечує захист усіх наступних пристроїв.

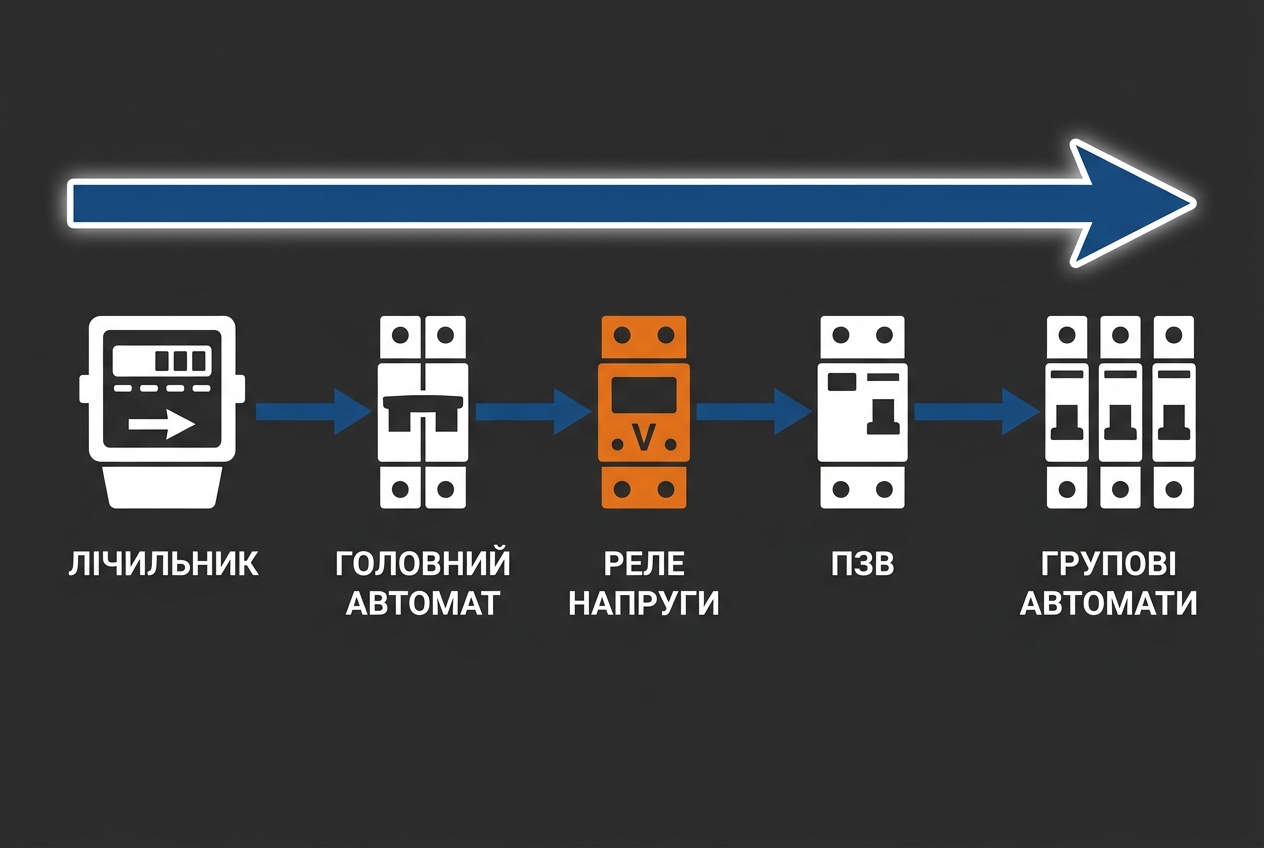

Правильна послідовність: лічильник → автомат → реле → УЗО → групові автомати

Повна схема пристроїв у побутовому щитку виглядає так:

• Лічильник (вхід від мережі)
• Вхідний автоматичний вимикач (загальний, наприклад 40 А) — автоматичний вимикач для дому та квартири
• Реле напруги (номінал ≥ вхідного автомата)
• УЗО (пристрій захисного відключення) або дифавтомат
• Групові автоматичні вимикачі (освітлення, розетки, бойлер, кухня)

Чому саме в такому порядку? Реле стоїть після вхідного автомата — щоб автомат захищав реле від короткого замикання. Реле стоїть перед УЗО — щоб УЗО не зазнавало перенапруги, яка може спричинити хибне спрацьовування або пошкодження.

Для чого ставлять реле напруги у приватному будинку?

У приватному будинку реле напруги ще важливіше, ніж у квартирі. Причин кілька:

• Довша лінія від підстанції. Приватний сектор зазвичай розташований далі від трансформаторної підстанції, ніж багатоповерхівки. Чим довша лінія — тим більші втрати напруги та чутливість до стрибків.
• Дорога техніка. Газовий або електричний котел (30 000–100 000 грн), насосна станція (5 000–20 000 грн), кондиціонер — вартість однієї аварії може перевищити ціну реле в десятки разів.
• Обрив нуля на повітряній лінії. Повітряні лінії електропередач, типові для приватного сектору, більш вразливі до обривів через вітер, ожеледь та гілки дерев.
• Сезонні навантаження. Влітку — кондиціонер, насос свердловини, газонокосарка. Взимку — електрообігрівачі. Навантаження на мережу змінюється різко, що спричиняє просідання.

Для приватного будинку з однофазним введенням рекомендується реле на 40–63 А (залежно від потужності вводу). Для трифазного — трифазне реле або три окремих однофазних. Якщо потужність перевищує 40 А — обов'язково додавати контактор.

Чи можна залишати реле увімкненим постійно?

Так, реле напруги розраховане на безперервну роботу 24/7. Це його штатний режим — пристрій постійно моніторить напругу та чекає аварійної ситуації. Споживання самого реле мінімальне — 2–5 Вт, що становить менше 5 грн на місяць за електроенергію.

Немає потреби вимикати реле на ніч, у відпустку чи при від'їзді. Навпаки — саме коли вдома нікого, реле виконує найважливішу роль: при обриві нуля воно відключить живлення, запобігаючи пожежі від перегріву проводки.

Єдиний випадок, коли реле варто тимчасово деактивувати — діагностика несправностей електромережі кваліфікованим електриком.
