Реле напруги в розетку: огляд, для яких приладів та як підключити
Коротко про головне
Реле напруги в розетку - це компактний захисний пристрій, що вмикається між побутовою розеткою і вилкою приладу та відключає живлення, коли напруга виходить за безпечні межі. Такий форм-фактор дає точковий захист одного дорогого приладу без втручання в електрощиток і без виклику електрика.
Ключовий момент: головна перевага - принцип plug-and-use: пристрій просто вставляється в розетку, а прилад підключається вже до нього. Головне обмеження - струм навантаження зазвичай до 16 А, тобто це рішення для окремої одиниці техніки, а не для всієї квартири.
Привіт, я Лук'янчук Олег, інженер-електротехнік компанії UEC. Спеціалізуюся на захисті електромереж - реле напруги, ПЗВ та автоматика.
У цій статті я розповім, що таке розеткове реле напруги, чим воно відрізняється від щиткового, для яких приладів його варто ставити і як підключити його власноруч без електрика.
Увага! Роботи з електрообладнанням небезпечні для життя!
Роботи з електрощитком потребують кваліфікації не нижче III групи з електробезпеки. Доручайте монтаж ліцензованому електрику. Розеткове реле не потребує монтажу у щитку, проте перед його встановленням переконайтеся у справності самої розетки та надійності заземлення.
| Параметр | Значення | Чому важливо |
|---|---|---|
| Форм-фактор | Адаптер у розетку / блок розеток / подовжувач | Не потребує щитка й електрика |
| Максимальний струм | до 16 А | Обмежує потужність приладу до ~3,5 кВт |
| Безпечний діапазон напруги | 207-253 В (230 В +-10% за ДСТУ EN 50160:2023) | Норма, від якої відраховують пороги |
| Час відключення (верхній поріг) | 0,02-0,05 с | Захищає від стрибка перенапруги |
| Час відключення (нижній поріг) | 0,2-2 с | Ігнорує короткі просідання |
| Затримка повторного включення | від 5-15 с до 600-900 с | Береже компресор холодильника й кондиціонера |
| Зона захисту | Один прилад (точково) | Не покриває решту квартири |
Що таке реле напруги в розетку і чим воно відрізняється від щиткового?
Реле напруги в розетку виконує ту саму функцію, що й щиткове: постійно вимірює напругу мережі та розриває живлення при виході за верхній чи нижній поріг. Відмінність суто конструктивна - воно змонтоване в корпусі-адаптері з вилкою і власною розеткою, а не на DIN-рейці всередині щитка. Це переносить точку захисту з вводу квартири безпосередньо до конкретного приладу.
Розетковий форм-фактор простими словами
Розеткове реле - це проміжна ланка між стаціонарною електропроводкою і приладом. Пристрій вставляється у стаціонарну розетку, а вилка холодильника чи котла заходить уже в розетку самого реле. Уся електроніка вимірювання і силовий комутаційний елемент сховані в компактному корпусі завтовшки з зарядний блок. Базовий принцип вимірювання True RMS і логіку порогів детально розібрано в матеріалі повний гайд по реле напруги, тому тут ми не повторюємо теорію, а зосереджуємось на специфіці саме розеткового форм-фактора.
Чим розеткове реле відрізняється від DIN-рейкового?

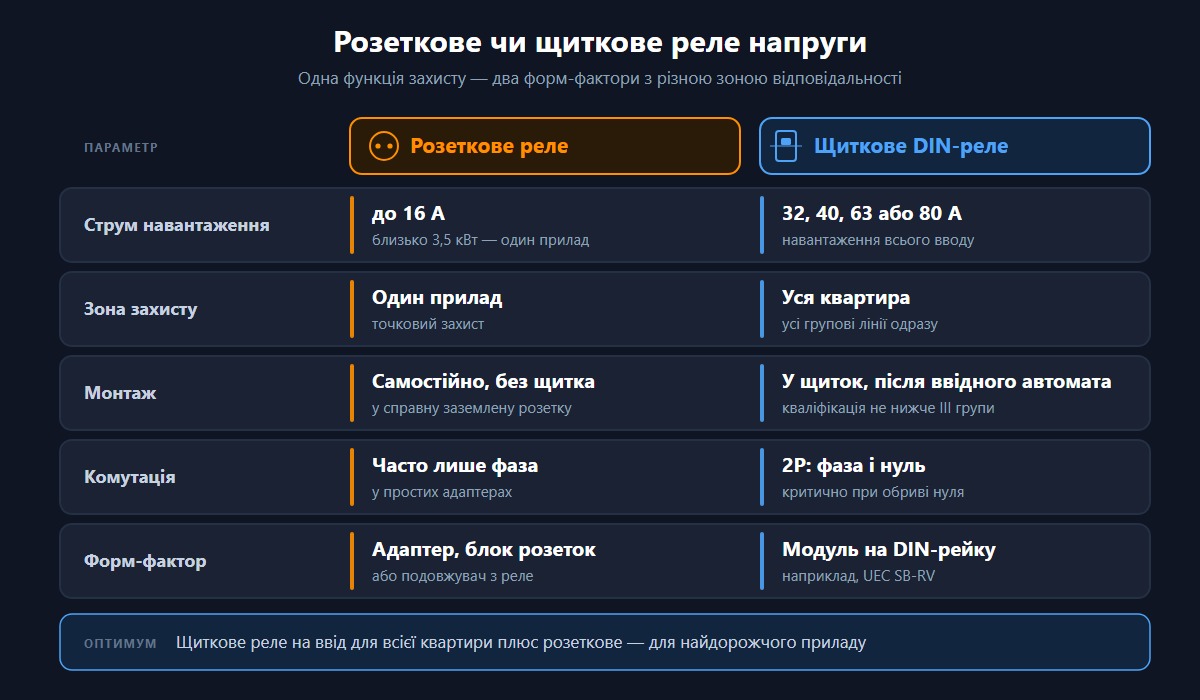

Ключова різниця - зона відповідальності та струм навантаження. Щиткове DIN-рейкове реле ставиться на весь ввід і захищає всі групи одразу, витримуючи 32, 40, 63 чи 80 А. Розеткове реле фізично обмежене номіналом побутової розетки, тобто 16 А і потужністю близько 3,5 кВт. Друга відмінність - двополюсність: серйозні щиткові моделі розмикають і фазу, і нуль, що критично при обриві нуля, тоді як прості розеткові адаптери часто комутують лише фазу. Через це розеткове реле варто розглядати як доповнення, а не заміну щиткового захисту.
Які підтипи розеткового реле напруги існують?
Розеткові реле діляться на три конструктивні підтипи за кількістю приладів, які вони обслуговують: адаптер на один прилад, блок кількох розеток та подовжувач із вбудованим реле. Усі вони працюють за однаковою логікою вимірювання, але відрізняються зручністю розміщення та кількістю захищених споживачів. Вибір підтипу залежить від того, скільки одиниць техніки стоять поруч і чи потрібна мобільність.
Реле-адаптер на один прилад
Реле-адаптер - це найпростіша форма: одна вилка, одна вихідна розетка, мінімальний корпус. Він призначений для точкового захисту єдиного цінного приладу, найчастіше холодильника або газового котла з електронікою. Перевага такого рішення - компактність і повна автономність: його можна переставити разом із приладом на нове місце за секунди. Недолік - захищає рівно один споживач, тож для кількох приладів доведеться купувати кілька адаптерів.
Блок розеток і подовжувач з вбудованим реле
Блок розеток із вбудованим реле дозволяє під один захисний модуль підключити кілька приладів, що стоять поряд, - наприклад, телевізор, ресивер і ігрову консоль. Подовжувач з реле додає до цього мобільність та захист там, де стаціонарна розетка розташована незручно. Важливо пам'ятати, що сумарна потужність усіх приладів у блоці не повинна перевищувати ліміт реле, тобто ті самі 16 А чи близько 3,5 кВт. Якщо підключити до блока потужний обігрівач разом з іншою технікою, реле або відключиться від перевантаження, або його контакти працюватимуть на межі.
Для яких приладів варто ставити реле напруги в розетку?
Розеткове реле найдоцільніше для дорогих приладів із чутливою електронікою або компресором, які стоять окремо і рідко переставляються. Це холодильники, морозильні камери, кондиціонери, газові й електричні котли, телевізори, комп'ютери та мережеве обладнання. Для таких споживачів раптовий стрибок або глибоке просідання напруги означає дорогий ремонт, тож точковий захист окупається швидко. Для навантаження понад 3,5 кВт розеткового форм-фактора вже недостатньо.
Холодильник, морозильна камера і компресорна техніка
Компресорна техніка найвразливіша до перепадів напруги, бо пусковий струм двигуна компресора у кілька разів перевищує робочий. Просідання напруги змушує компресор працювати з перевантаженням, що перегріває обмотку й скорочує ресурс. Саме тут критична затримка повторного включення: після відключення реле не повинно одразу подавати живлення, бо запуск компресора на нестабільній мережі його добиває. Детальні рекомендації для цієї категорії винесені в окремий матеріал про реле напруги для холодильника та побутової техніки, який поглиблено розбирає пускові режими.
Котли, телевізори, комп'ютери та дороге обладнання
Газові котли з платою керування і циркуляційним насосом виходять з ладу навіть від короткочасної перенапруги, а їхній ремонт часто дорожчий за саме реле. Телевізори, монітори та комп'ютери мають імпульсні блоки живлення, які деградують від хронічно завищеної напруги. Для такого обладнання розеткове реле швидко спрацьовує на верхньому порозі - за 0,02-0,05 с, тож встигає розірвати коло до пошкодження. Варто розуміти межу можливостей: реле рятує від стрибків мережевої напруги, але не ловить мікросекундний імпульс від блискавки - для цього потрібен окремий ПЗІП за ДСТУ EN 61643-11:2015.
Як підключити реле напруги в розетку без електрика?
Підключення розеткового реле не потребує розбирання щитка і виконується власноруч: пристрій вставляється у справну заземлену розетку, а прилад підключається у вихідну розетку реле. Після подачі живлення реле проходить самодіагностику, вимірює напругу і за потреби вмикає навантаження з витримкою часу. Уся процедура займає хвилину, проте вимагає перевірки справності розетки й дотримання правил електробезпеки.
Покрокове підключення plug-and-use
Спершу переконайтеся, що стаціонарна розетка справна, має заземлення й надійний контакт без нагару та люфту вилки. Далі вставте реле в розетку, дочекайтеся завершення самодіагностики та появи індикації напруги на дисплеї. Після цього підключіть вилку приладу у вихідну розетку реле - живлення подасться автоматично після спливання затримки повторного включення. Якщо дисплей показує напругу за межами виставлених порогів, реле утримуватиме навантаження відключеним, і це нормальна робота захисту, а не несправність.
Чому YMYL важить навіть для розеткового реле?
Простота plug-and-use не скасовує вимог електробезпеки, адже пристрій працює під мережевою напругою і комутує реальний струм навантаження. Несправна або перегріта розетка з поганим контактом залишається небезпечною незалежно від наявності реле - воно контролює напругу, а не якість механічного з'єднання. Категорично не можна вмикати розеткове реле в подовжувач сумнівної якості або в мережу без заземлення. Якщо в квартирі стара алюмінієва проводка чи розетки без заземлення, спершу варто привести в порядок саму електромережу, а вже потім додавати захисні пристрої.
Як налаштувати пороги і затримку розеткового реле?
Розеткові реле бувають двох типів: із фіксованими заводськими порогами та з регульованими. Заводські моделі мають пороги, задані виробником (їх вказано в паспорті), і не потребують втручання, а регульовані дозволяють користувачу самому виставити верхній, нижній пороги та затримку повторного включення. Оптимальні значення залежать від типу приладу і стабільності мережі у вашому будинку. Загальний принцип - не звужувати діапазон надмірно, щоб реле не відключалося від дрібних коливань.
Верхній і нижній поріг напруги
Верхній поріг захищає від перенапруги і зазвичай виставляється в межах 250-253 В; спрацювання тут має бути швидким, оскільки завищена напруга пошкоджує техніку миттєво. Нижній поріг береже від глибокого просідання і встановлюється в діапазоні 190-200 В із повільнішою реакцією 0,2-2 с, бо короткочасне просідання техніці не шкодить. Занадто вузько виставлені пороги призводять до частих хибних відключень, а занадто широкі - знижують якість захисту. Розгорнуту таблицю рекомендованих значень для різних сценаріїв ми навели в матеріалі про оптимальні налаштування реле напруги.
Затримка повторного включення для компресорної техніки
Затримка повторного включення - це пауза між відновленням нормальної напруги і повторною подачею живлення на прилад. Для звичайної електроніки достатньо короткої паузи 5-15 с, тоді як для холодильника, кондиціонера чи теплового насоса потрібно щонайменше 120 с, а краще більше, щоб тиск у компресорі встиг вирівнятися. Частина моделей дозволяє виставити витримку до 600-900 с для особливо чутливих компресорів. Якщо ввімкнути компресор одразу після просідання без витримки, пусковий струм на ще нестабільній мережі різко скорочує ресурс двигуна.
| Тип приладу | Рекомендована затримка | Пріоритетний поріг |
|---|---|---|
| Телевізор, комп'ютер | 5-15 с | Верхній (перенапруга) |
| Холодильник, морозильник | від 120 с, краще більше | Обидва пороги |
| Кондиціонер, тепловий насос | від 120 до 600-900 с | Обидва пороги |
| Газовий котел | 120 с | Верхній (перенапруга) |
Які обмеження має розеткове реле напруги?
Головні обмеження розеткового реле - струм до 16 А, точковий характер захисту та комутація переважно однієї фази. Воно ідеальне для окремого приладу, але не здатне захистити всю квартиру чи потужне навантаження. Розуміння цих меж уберігає від помилкового очікування, що один адаптер вирішить усі проблеми з нестабільною мережею. Для повного захисту житла форм-фактор доведеться змінити на щитковий.
Ліміт 16 А / 3,5 кВт
Побутова розетка розрахована на струм 16 А, тому й реле в такому форм-факторі не може комутувати більше. У переліку номіналів це відповідає потужності близько 3,5 кВт, тоді як 25 А дають 5,5 кВт, а 32 А - вже 7 кВт, і такі значення розетковому реле недоступні. Спроба підключити через нього електроплиту, потужний бойлер чи проточний водонагрівач призведе до перегріву контактів. Для навантаження, більшого за номінал щиткового реле, потрібен контактор, а це вже виключно щиткове рішення.
Точковий захист чи захист усієї квартири?
Розеткове реле бачить напругу лише в тій точці, куди його ввімкнено, і відключає лише свій прилад. Решта техніки в квартирі - пральна машина, освітлення, інші розетки - залишається без захисту. Якщо в мережі стається перенапруга, розеткове реле врятує підключений холодильник, але не вбереже телевізор в іншій кімнаті. Через це точковий захист логічно розглядати як перший крок, а не як завершене рішення для всього житла.
Коли розеткового реле замало і потрібне стаціонарне DIN-реле?
Розеткового реле замало, коли треба захистити всю квартиру, потужне навантаження понад 3,5 кВт або одразу кілька груп споживачів. У цих випадках потрібне стаціонарне DIN-рейкове реле на ввід, яке контролює напругу для всіх ліній і витримує великий струм. Стаціонарне рішення також забезпечує двополюсне розмикання, критичне при обриві нуля. Оптимальна стратегія - поєднати щиткове реле для всього дому з розетковим для найдорожчих приладів.
UEC SB-RV як стаціонарна альтернатива
Лінійка UEC SB-RV - це двополюсні DIN-рейкові реле напруги для встановлення на ввід квартири чи будинку. Серія охоплює номінали 32, 40, 63 і 80 А, тобто покриває потужності, недоступні розетковому форм-фактору. Усі моделі двополюсні й розмикають одночасно фазу і нуль, мають механічну зносостійкість 1 000 000 циклів, витримують імпульсну напругу 6 кВ і йдуть із гарантією 2 роки. Це доступна вітчизняна альтернатива від 650 грн за модель на 32 А до близько 900 грн за 80 А; ознайомитися з характеристиками можна на сторінці реле напруги SB-RV. Якщо потрібен ще й захист від перевантаження за струмом, в асортименті UEC є реле напруги та струму SB-RVA на 32-80 А.
GEWISS GW96908: реле контролю зниженої напруги
Для задач, де потрібен саме контроль зниженої напруги, підійде GEWISS однофазне реле низької напруги GW96908. Воно монтується на DIN-рейку, займає один модуль 18 мм, живиться від 24 В AC/DC або 230 В AC і при просіданні напруги відключає навантаження через свій перемикальний контакт 1CO. Механічна зносостійкість реле - 20 мільйонів циклів, імпульсна витримувана напруга - 4 кВ, клас захисту - IP20. Важливо розуміти межу: GW96908 реагує лише на зниження напруги й від перенапруги не захищає, тому замінником двополюсного реле напруги SB-RV на вводі квартири воно не є. Детальні характеристики наведені на сторінці однофазного реле GEWISS.
Як досягти максимального результату від розеткового захисту?
Максимальний результат дає не окреме розеткове реле, а продумана дворівнева схема: щиткове DIN-реле на ввід для загального захисту плюс розеткові адаптери на найдорожчі й найчутливіші прилади. Такий підхід забезпечує резервування - навіть якщо загальний захист із якоїсь причини не спрацює, точкове реле убереже критичний споживач. Додатково важливо правильно налаштувати пороги і затримки під конкретну техніку. І пам'ятати, що реле лише відключає напругу, а не коригує її.
Поєднання точкового і загального захисту

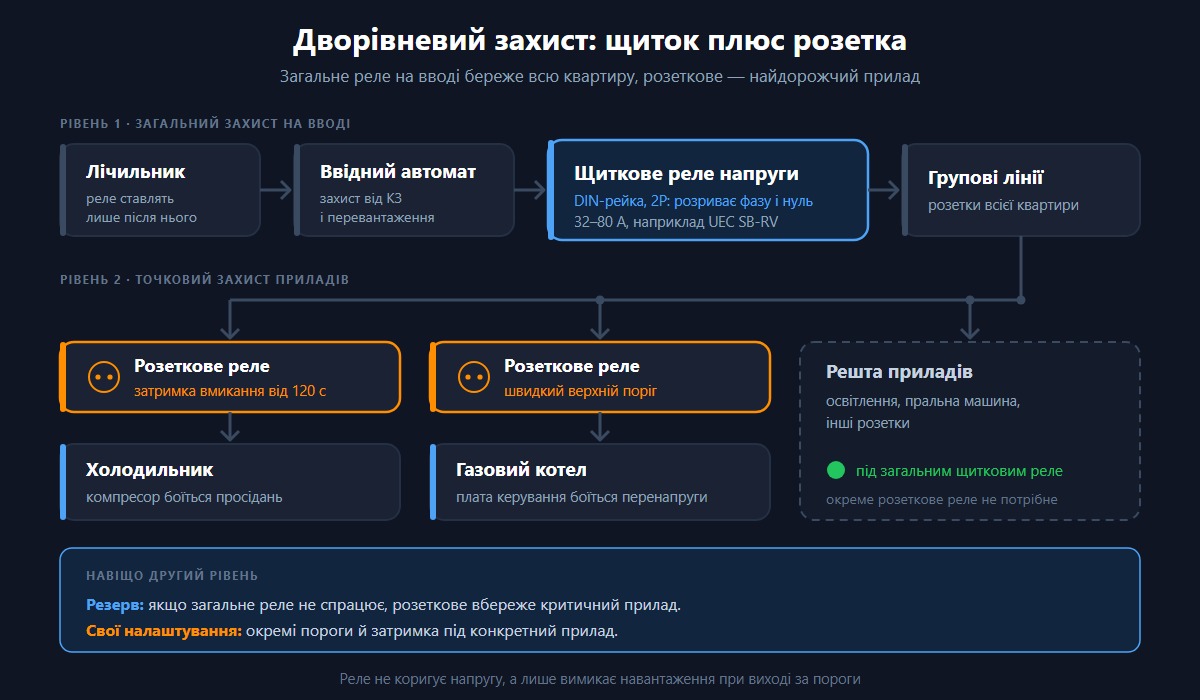

Дворівнева схема будується так: на ввід ставиться стаціонарне реле, яке відключає всю квартиру при аварійній напрузі, а окремі холодильник чи котел додатково отримують власне розеткове реле з індивідуальними налаштуваннями. Загальне реле реагує на глобальні аварії мережі, а розеткове - на локальні особливості конкретної лінії й дає резерв. Такий підхід усуває головну ваду точкового захисту - неповне покриття квартири. Послідовність встановлення пристроїв у самому щитку розібрана в матеріалі про схему підключення реле в щиток.
Які типові помилки експлуатації трапляються найчастіше?
Найпоширеніша помилка - очікувати від розеткового реле корекції напруги: воно лише розриває коло при виході за пороги, але не піднімає низьку напругу до норми. Якщо у вашому районі напруга хронічно занижена, реле відключатиме прилад надто часто, і реальним рішенням буде стабілізатор, а не реле. Друга помилка - надмірно вузькі пороги, що спричиняють постійні хибні відключення справної техніки. Третя - підключення через реле навантаження, більшого за 16 А, що перегріває контакти й веде до заліплення.
Секрети і перевірені факти
Нижче зібрані технічні факти, які допомагають правильно оцінити можливості розеткового форм-фактора. Кожен із них спирається на нормативи або характеристики реальних пристроїв. Ці нюанси часто випадають з уваги при покупці. Врахування їх убереже від типових розчарувань.
- Власне споживання реле напруги становить лише 2-5 Вт, тобто 1,5-3,6 кВт·год на місяць, тож постійна робота 24/7 майже не позначається на рахунку за електроенергію.
- З 1 липня 2025 року Україна перейшла на номінал 230/400 В замість 220/380 В, і пороги сучасних реле відраховують від норми 207-253 В за ДСТУ EN 50160:2023.
- Реле відключає навантаження на верхньому порозі за 0,02-0,05 с, а на нижньому - повільніше, за 0,2-2 с, бо коротке просідання напруги техніці не шкодить.
- Реле не ловить мікросекундний імпульс від блискавки - для захисту від грозових перенапруг потрібен окремий ПЗІП за ДСТУ EN 61643-11:2015.
- Установка будь-якого реле напруги до лічильника не допускається, тому щиткове реле завжди ставлять після ввідного автомата.
Інша думка: розеткове реле - зайва річ, досить щиткового
Поширений контраргумент звучить так: якщо на ввід квартири вже стоїть стаціонарне DIN-реле, воно захищає всі прилади, і розеткове стає марною тратою грошей. Ця думка має рацію в одному сценарії - коли щиткове реле справне, правильно налаштоване і мережа стабільна, воно справді покриває всю квартиру одним пристроєм. Проте вона не враховує принцип резервування: за наявності лише одного захисного рубежу його відмова залишає дорогий холодильник чи котел беззахисним. Розеткове реле коштує недорого і додає другий незалежний рубіж саме для критичного приладу, а також дозволяє задати індивідуальні пороги й затримку, яких загальне реле не забезпечить. Тому для звичайної квартири зі стабільною мережею аргумент справедливий, а для дорогої компресорної техніки дворівневий захист виправданий.
Перша експертна думка стосується вибору між форм-факторами.
«Розеткове реле я раджу як швидкий перший крок для орендованого житла або для одного дорогого приладу, коли лізти в щиток не можна чи не хочеться. Але власникам квартир завжди пояснюю: повноцінний захист починається зі стаціонарного двополюсного реле на ввід, а розетковий адаптер - це вже точкове підсилення для холодильника чи котла.»
- Лук'янчук Олег, інженер-електротехнік UEC
Друга думка розкриває найчастішу помилку користувачів.
«Люди часто плутають реле зі стабілізатором і чекають, що воно вирівняє низьку напругу. Реле лише вимикає прилад, коли напруга виходить за межі, - воно рятує від пошкодження, але не піднімає рівень. Якщо у вас у селі напруга постійно падає до 190 В, розеткове реле відключатиме техніку щогодини, і тут потрібен уже стабілізатор.»
- Лук'янчук Олег, інженер-електротехнік UEC
Різницю між цими двома класами пристроїв ми детально розібрали в матеріалі реле напруги чи стабілізатор, тому для вибору між ними варто спиратися саме на нього.
Відповіді на часті запитання (FAQ)
❓ Чи можна підключити холодильник через розеткове реле напруги?
Так, холодильник - це один із найтиповіших приладів для розеткового реле. Важливо лише виставити затримку повторного включення щонайменше 120 с, щоб компресор не запускався одразу після просідання напруги. Для дорогої моделі краще обрати реле з регульованою затримкою до 600-900 с.
❓ Яку максимальну потужність витримує реле в розетку?
Розеткове реле обмежене струмом побутової розетки 16 А, що відповідає потужності близько 3,5 кВт. Для приладів на 25 А (5,5 кВт) чи 32 А (7 кВт) розетковий форм-фактор не підходить, і потрібне стаціонарне DIN-реле. Перевищення ліміту призводить до перегріву контактів.
❓ Чи потрібен електрик для встановлення розеткового реле?
Ні, розеткове реле працює за принципом plug-and-use: воно вставляється у справну заземлену розетку без розбирання щитка. Проте перед підключенням варто переконатися, що сама розетка справна, має заземлення й надійний контакт. Якщо проводка стара або без заземлення, спершу приведіть у порядок електромережу.
❓ Розеткове реле піднімає низьку напругу до норми?
Ні, реле не коригує напругу, а лише відключає прилад при виході за пороги. Для підвищення хронічно низької напруги потрібен стабілізатор напруги. Реле і стабілізатор вирішують різні завдання і в складних умовах часто працюють разом.
❓ Що краще - розеткове чи щиткове реле напруги?
Це залежить від завдання: щиткове реле захищає всю квартиру і потужне навантаження, а розеткове дає точковий захист одного приладу без електрика. Оптимальна стратегія - поєднати обидва: стаціонарне UEC SB-RV на ввід плюс розетковий адаптер на критичну техніку. Такий дворівневий захист забезпечує резервування.
❓ Чи можна тримати реле напруги ввімкненим постійно?
Так, реле розраховане на цілодобову роботу, і його власне споживання становить лише 2-5 Вт, тобто 1,5-3,6 кВт·год на місяць. Механічний ресурс якісних моделей сягає 1 000 000 циклів комутації. Постійна робота - це штатний режим захисного пристрою.
