Оптимальні налаштування реле напруги: пороги та затримка під вашу мережу
Коротко про головне
Реле напруги захищає техніку лише настільки, наскільки правильно виставлені його пороги й затримка. Заводські значення - усереднений компроміс, тож під конкретну лінію їх варто скоригувати за логікою, а не навмання.
Ключовий момент: налаштовуються чотири величини - верхній поріг (близько 250-253 В), нижній поріг (190-200 В), гістерезис (5-10 В) і затримка повторного включення (до 120 с для компресорної техніки).
Привіт, я Лук'янчук Олег, інженер-електротехнік компанії UEC. Спеціалізуюся на захисті електромереж і щодня бачу, як грамотно виставлені пороги реле рятують дорогу техніку, а невдалі - перетворюють захисний пристрій на джерело щоденних хибних відключень.
У цій статті я поясню методику налаштування чотирьох ключових величин - верхнього й нижнього порогів, гістерезису та затримки - під реальний стан вашої мережі та тип навантаження за реле.
Увага! Роботи з електрощитком потребують кваліфікації не нижче III групи з електробезпеки.
Доручайте монтаж і остаточне налаштування порогів ліцензованому електрику. Усі роботи в електрощитку виконуються тільки зі знятою напругою, з перевіркою її відсутності вимірювальним приладом.
Куплене реле захищає техніку рівно настільки, наскільки грамотно виставлені його пороги напруги і затримка повторного включення. Заводські значення - усереднений компроміс, який не враховує ані стану вашої лінії, ані типу навантаження за цим приладом. Ця стаття про методику: як обрати верхній і нижній поріг за логікою, а не навмання, як підібрати гістерезис і час затримки під холодильник, кондиціонер чи бойлер, і як не перетворити захисний пристрій на джерело щоденних хибних відключень. Що таке реле, як воно влаштоване і куди його ставити у щитку - розібрано в базовому гайді по реле напруги; тут ми заглиблюємося саме в цифри налаштувань.
| Параметр налаштування | Робочий діапазон виставлення | Чому важливо |
|---|---|---|
| Верхній поріг відключення | Ближче до 250-253 В (стеля норми ДСТУ EN 50160) | Ловить перенапругу від обриву нуля, не смикає на легких стрибках |
| Нижній поріг відключення | Близько 190-200 В | Захищає компресорну техніку від просідання, не реагує на короткі провали |
| Гістерезис (поріг повернення) | 5-10 В від порога відключення | Прибирає ефект "деренчання" на межі спрацювання |
| Затримка повторного включення | 5-15 с (легка), 120 с (компресорна) | Дає тиску в компресорі впасти, знімає пусковий удар |
| Струм навантаження | До 63-80 А напряму, вище - через контактор | Понад 40 А без контактора контакти реле перегріваються |
| Точність вимірювання | True RMS, +-1-2 В | Від точності залежить, чи спрацює поріг вчасно |
Що означає оптимальне налаштування реле напруги?
Оптимальне налаштування - це компроміс між двома протилежними ризиками: пропустити небезпечну напругу і смикати живлення на кожному нешкідливому коливанні. Реле напруги не коригує напругу, а лише розмикає лінію, коли значення виходить за задані пороги, тому вся його користь залежить від того, наскільки правильно ці пороги виставлені під конкретну мережу. Ідеальні цифри для нової міської лінії і для сільського фідера з просіданнями будуть різними, і сліпе перенесення чужих значень часто дає або недозахист, або нескінченні відключення. Завдання електрика - зчитати поведінку своєї мережі та навантаження і підібрати чотири величини: верхній поріг, нижній поріг, гістерезис і затримку.
Чим оптимальні пороги відрізняються від заводських?
Заводські пороги виробник ставить симетрично й обережно, орієнтуючись на середню мережу, а не на вашу. Такий підхід гарантує, що прилад "щось ловитиме" з коробки, але не гарантує ані повного захисту дорогої техніки, ані відсутності хибних спрацювань. Оптимальні значення відштовхуються від реальної статистики: у якому діапазоні гуляє напруга у вас удень і вночі, чи є обрив нуля в анамнезі району, яка техніка стоїть за реле. Саме тому мультифункціональне реле з регульованими порогами, як-от лінійка UEC SB-RV, дає перевагу над приладами з жорстко зашитими значеннями.

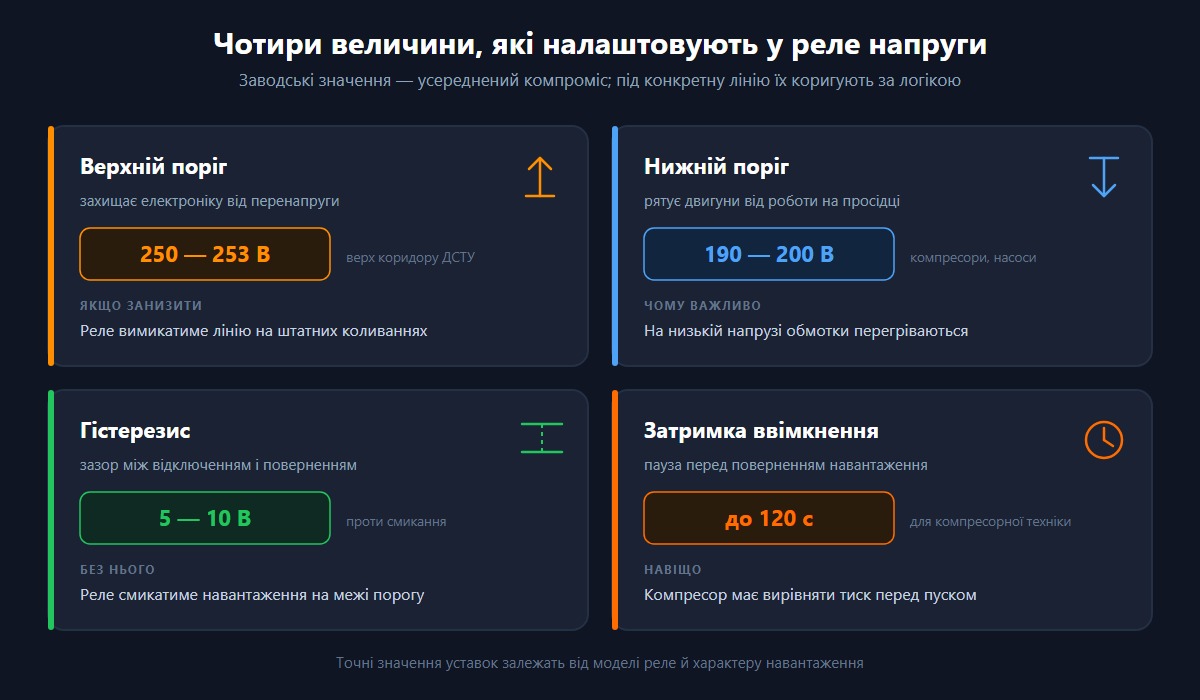

Які чотири величини ви налаштовуєте?
Повне налаштування зачіпає верхній поріг відключення, нижній поріг відключення, поріг повернення (гістерезис) і затримку повторного включення. Верхній і нижній пороги визначають вікно допустимої напруги, у межах якого реле тримає лінію замкненою. Гістерезис задає, наскільки напруга має відновитися, перш ніж прилад знову дасть живлення, щоб уникнути миготіння на межі. Затримка визначає паузу перед повторним увімкненням і критична для компресорної техніки, якій потрібен час на скидання тиску.

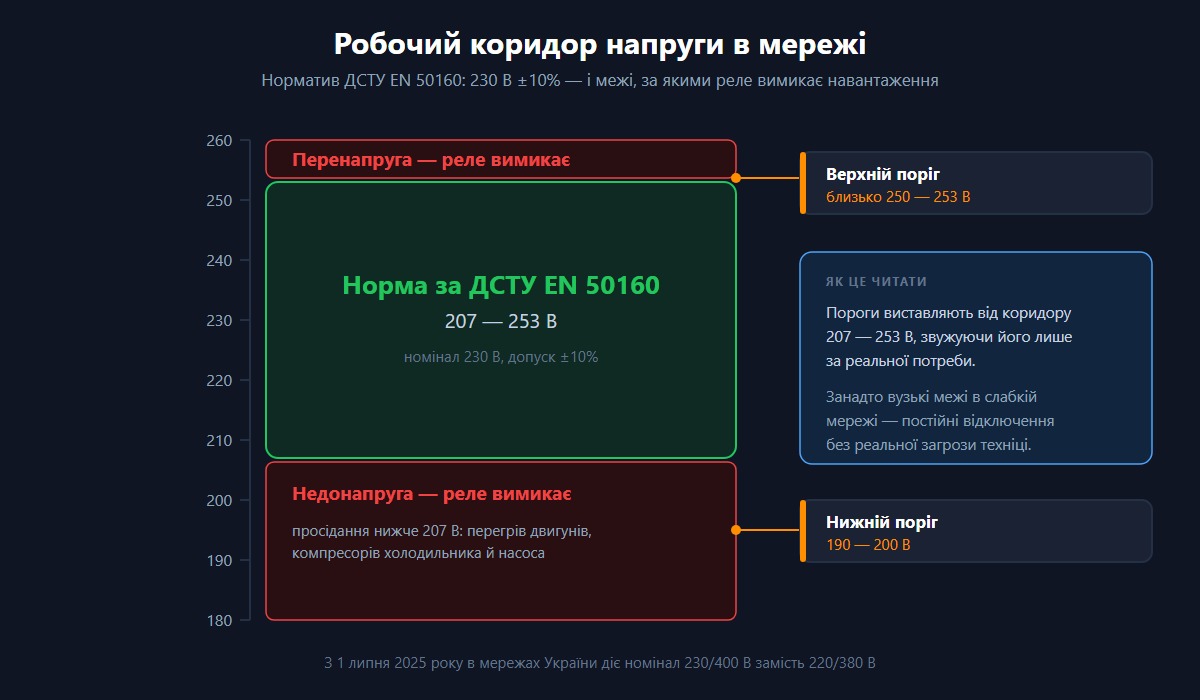

Як обрати верхній поріг напруги?
Верхній поріг - це значення, вище якого реле відключає лінію, щоб перенапруга не спалила блоки живлення, лампи й електроніку. Норма ДСТУ EN 50160:2023 задає номінал 230 В з допуском +-10%, тобто верхня межа нормальної напруги - 253 В. Виставляти поріг нижче цієї межі немає сенсу: реле смикатиме живлення на цілком легальних коливаннях мережі, дратуючи хибними відключеннями.
Розумний орієнтир верхнього порога:
Зона 250-253 В: прилад ігнорує нормальні добові стрибки, але спрацьовує, щойно напруга виходить за паспортну стелю.
Чому не варто ставити верхній поріг занадто низько?
Спокуса "перестрахуватися" і виставити 240 В обертається щоденними відключеннями, бо в багатьох районах увечері напруга легально підіймається до 245-250 В. Кожне таке спрацювання - це знеструмлення холодильника, збій налаштувань техніки та зайвий цикл комутації силового реле. Механічний ресурс приладу не безмежний: SB-RV розрахований на 1 000 000 циклів, і безглузді відключення марно його виїдають. Верхній поріг має ловити аварію (обрив нуля дає стрибок до 300-400 В миттєво), а не карати мережу за нормальну роботу.
Як верхній поріг рятує від обриву нуля?
Найнебезпечніший сценарій перенапруги - обрив нульового провідника у трифазному вводі, коли на однофазних споживачах напруга може підскочити майже вдвічі. Реле реагує на верхній поріг найшвидше: час спрацювання на перевищення становить 0,02-0,05 с, чого достатньо, щоб відсікти лінію до пробою ізоляції та вигорання техніки. Для повного захисту при загрозі обриву нуля критичне саме двополюсне реле, яке розмикає і фазу, і нуль; уся лінійка SB-RV виконана у форматі 2P. Це та причина, чому верхній поріг не варто відключати чи задирати "щоб не заважав".
Як виставити нижній поріг та навіщо він потрібен?
Нижній поріг - це значення, нижче якого реле відключає лінію, щоб просідання напруги не спалило компресори холодильників, кондиціонерів і насосів. За нормою ДСТУ EN 50160 нижня межа нормальної напруги - 207 В (230 В мінус 10%), але виставляти поріг рівно на 207 зазвичай надто суворо для реальної мережі. Практичний орієнтир - 190-200 В: у цій зоні техніка ще працює без перегріву обмоток, а реле не смикає на коротких провалах, які трапляються при пуску потужних сусідніх споживачів. Головна логіка нижнього порога - берегти саме двигуни, бо для них знижена напруга небезпечніша, ніж короткочасне знеструмлення.
Чому просідання напруги вбиває компресори?
При зниженій напрузі електродвигун компресора не виходить на робочі оберти, струм в обмотках зростає, і вони перегріваються аж до згоряння ізоляції. Побутова техніка з асинхронними двигунами - холодильник, кондиціонер, свердловинний насос - страждає від хронічного просідання сильніше, ніж від короткого стрибка вгору. Час спрацювання реле на нижній поріг навмисно повільніший, 0,2-2 с, бо коротке просідання за частку секунди техніці не шкодить, і відключати лінію на нього не потрібно. Який саме прилад найвразливіший і як підбирати захист під тип техніки - детально розібрано у статті про реле для холодильника та побутової техніки.
Коли нижній поріг сигналізує про потребу в стабілізаторі?
Якщо реле відключає лінію по нижньому порогу щодня і надовго, проблема не в налаштуванні, а в самій мережі: напруга хронічно нижча за норму. Реле в цьому випадку лише констатує проблему, але не вирішує її, бо коригувати напругу воно не вміє за призначенням. Постійно піднімати нижній поріг, щоб "не відключалося", - шкідлива тактика: ви просто дозволяєте техніці працювати на небезпечно низькій напрузі. Правильний вихід при хронічному дефіциті - стабілізатор напруги, і межу між цими двома пристроями розібрано в матеріалі про те, що обрати - реле чи стабілізатор.
Що таке гістерезис і пороги повернення?
Гістерезис - це різниця між напругою відключення і напругою, за якої реле повертає живлення назад. Без гістерезису прилад, спрацювавши на межі порога, миттєво вмикався б знову, знову бачив вихід за межу і відключався - виникало б "деренчання" на кордоні спрацювання з десятками циклів на хвилину. Тому пороги повернення завжди зсунуті всередину безпечного вікна: після відключення по верхньому порогу реле чекає, доки напруга впаде на 5-10 В нижче межі, і лише тоді дає живлення. Аналогічно по нижньому порогу: реле вмикається не на самому граничному значенні, а коли напруга підніметься на кілька вольт вище за поріг відключення.
Як гістерезис прибирає ефект деренчання?
Уявіть, що верхній поріг стоїть на 250 В, а мережа коливається саме навколо 250. Без гістерезису кожне мікроколивання давало б цикл відключення-включення, вбиваючи ресурс контактів і смикаючи техніку. Гістерезис у 5-10 В означає, що після спрацювання на 250 В реле замкне лінію лише коли напруга опуститься, наприклад, до 243 В - тобто повернеться в стабільну зону. Точність вимірювання тут теж має значення: реле з True RMS і похибкою +-1-2 В коректно бачить справжнє діюче значення й не плутається на спотвореній синусоїді.
Чи можна регулювати поріг повернення окремо
У простих приладах гістерезис зашитий і не регулюється, у мультифункціональних - його можна змінювати разом із порогами. Ширший гістерезис робить роботу спокійнішою, але затримує повернення живлення після нормалізації напруги. Вужчий гістерезис швидше повертає лінію, проте підвищує ризик миготіння на нестабільній мережі. Для більшості побутових ліній оптимальний компроміс - середній гістерезис, який реле SB-RV дозволяє виставити в парі з порогами відключення.
Як налаштувати затримку повторного включення?
Затримка повторного включення - це пауза, яку реле витримує після зникнення аварії, перш ніж знову подати живлення. Її головне призначення - захистити компресорну техніку: після відключення тиск у контурі холодильника чи кондиціонера має вирівнятися, інакше двигун стартує під навантаженням і виходить з ладу. Мінімально допустима затримка для компресорних приладів - 5-15 с, стандартне заводське значення - 120 с, а частина реле дозволяє виставити до 600-900 с. Чим потужніший компресор за реле, тим більшу затримку варто ставити, і саме регульована пауза відрізняє гнучкий прилад від примітивного.
Яку затримку ставити під різне навантаження?
Для чисто резистивного навантаження (обігрівачі, лампи розжарювання, бойлер без інверторного керування) затримка не критична, тут достатньо мінімальних 5-15 с. Для холодильника, морозильної камери, кондиціонера і теплового насоса потрібна повноцінна пауза близько 120 с, щоб зрівнявся тиск у системі. Якщо за одним реле сидить кілька компресорних приладів одразу, є сенс збільшити затримку ще, розвівши їхні пуски в часі та знявши сумарний пусковий удар по мережі.
| Тип навантаження за реле | Рекомендована затримка | Логіка |
|---|---|---|
| Резистивне (обігрів, освітлення, ТЕН) | 5-15 с | Пусковий струм відсутній, пауза формальна |
| Один холодильник / кондиціонер | близько 120 с | Час на скидання тиску в компресорі |
| Кілька компресорних приладів | 120-600 с | Рознесення пусків, зняття сумарного удару |
| Свердловинний / циркуляційний насос | 120 с і більше | Захист двигуна від пуску під тиском |
Чому занадто коротка затримка небезпечна?
Спокуса поставити мінімальну затримку заради швидкого повернення світла обертається зношуванням дорогої техніки. Компресор, що стартує через 5 секунд після відключення, працює проти залишкового тиску, його пусковий струм зростає, а ресурс падає. Особливо чутливі до цього старі холодильники з лінійними компресорами й потужні кондиціонери. Правило просте: якщо не знаєте точно, що за реле немає компресора, ставте затримку близько 120 с - це безпечне значення за замовчуванням.
Оптимальні пороги залежно від стану мережі
Правильні пороги неможливо переписати з інструкції - вони випливають зі стану конкретної лінії, тому спочатку варто поспостерігати за напругою кілька діб. Нова міська мережа з рівною напругою дозволяє ставити пороги ближче до країв норми, стара або сільська лінія з просіданнями вимагає компромісів. Нижче - три типові сценарії, від яких відштовхується електрик, коригуючи цифри під фактичну поведінку мережі. Пороги в них завжди тримаються всередині діапазону 207-253 В, заданого ДСТУ EN 50160, або обґрунтовано зсунуті з урахуванням реального навантаження.
Нова міська мережа: вузьке вікно
У сучасному житловому фонді з якісною лінією напруга тримається рівно, тому вікно можна звузити для тоншого захисту. Верхній поріг ставлять близько 250-253 В, нижній - близько 195-200 В, гістерезис середній. Затримку виставляють за типом навантаження, а не за станом мережі, бо аварійних просідань тут майже немає. Таке налаштування ловить справжні аварії й практично не дає хибних спрацювань.
Стара або перевантажена мережа: ширше вікно
У старому фонді та на перевантажених фідерах напруга гуляє сильніше, особливо у вечірні години пік. Верхній поріг лишають на 253 В, а нижній опускають ближче до 190 В, щоб реле не смикало на регулярних вечірніх провалах. Гістерезис доцільно зробити ширшим, аби прилад не миготів на нестабільній синусоїді. Якщо навіть при таких порогах реле відключає лінію щодня, це прямий сигнал технічної проблеми в лінії, а не привід задирати пороги далі.
Сільська лінія та приватний будинок
Довгі сільські фідери дають найглибші просідання і найчастіші обриви нуля, тому тут захист найкритичніший. Верхній поріг тримають на 253 В без послаблень, бо ризик обриву нуля з різким стрибком реальний, а нижній підбирають експериментально в зоні 185-195 В. Для приватного будинку з насосом і котлом обов'язкова повноцінна затримка близько 120 с і, при потужному вводі, робота через контактор. Особливості захисту цілого будинку розібрано в базовому гайді, а трифазний ввід має власну методику, викладену у статті про трифазне реле напруги та контроль фаз.
Як програмувати реле та уникнути помилок налаштування?
Програмування реле зводиться до входу в режим налаштування, послідовного вибору параметрів кнопками та фіксації значень на дисплеї. У більшості DIN-рейкових приладів коротке натискання перемикає між параметрами (верхній поріг, нижній поріг, затримка, гістерезис), а утримання входить у режим редагування вибраного значення. Дисплей показує поточну напругу в режимі роботи й редаговане значення в режимі налаштування, тож звірятися варто саме з ним, а не з паспортом. Головне правило - міняти по одному параметру за раз і кілька днів спостерігати за результатом, перш ніж крутити наступний.
Типові помилки налаштування порогів
Найпоширеніша помилка - занадто вузьке вікно, коли верхній поріг занижений, а нижній завищений; результат - щоденні хибні відключення на нормальній напрузі. Друга помилка - дзеркальна: надто широке вікно (наприклад, верхній під 260 В), коли реле фактично не захищає, пропускаючи небезпечну перенапругу. Третя - ігнорування затримки, коли за реле стоїть компресор, а пауза виставлена мінімальна. Четверта - плутанина в монтажі, а не в цифрах: реле, підключене без урахування послідовності у щитку, працює некоректно навіть з ідеальними порогами.
Як пов'язані налаштування та правильний монтаж?
Жодні пороги не врятують, якщо прилад стоїть у щитку не на своєму місці або без контактора при великому струмі. Реле напруги за нормами монтується після ввідного автомата і до УЗО чи дифавтомата, а при навантаженні понад 40 А керує не лінією напряму, а котушкою контактора. Повна послідовність складання щитка і п'ять типових помилок підключення розібрані у статті про схему підключення реле в щиток. Перш ніж дошліфовувати цифри, переконайтеся, що фізична схема зібрана правильно.
Як досягти максимального результату від налаштувань?
Максимальний результат дає не разове виставлення цифр, а періодичне коригування під сезон і навантаження. Мережа поводиться по-різному влітку, коли пікові навантаження від кондиціонерів просаджують напругу, і взимку, коли просідання дають обігрівачі. Раз на сезон варто зазирнути в статистику приладу (якщо він її веде) або просто поспостерігати за дисплеєм у години пік і за потреби підправити нижній поріг чи гістерезис. Такий підхід перетворює реле з "встановив і забув" на живий інструмент, що реально бере до уваги стан вашої лінії.
Сезонне коригування порогів
Влітку, коли напруга частіше просідає під вечір, буває доцільно трохи розширити гістерезис, щоб реле не смикало живлення на регулярних провалах. Взимку зростає ризик перенапруги при відключенні великих навантажень, тому верхній поріг тримають без послаблень. Власне споживання реле мізерне, 2-5 Вт (менше 5 грн на місяць), тож тримати його ввімкненим цілодобово цілий рік вигідно й безпечно. Сезонний перегляд займає кілька хвилин, але помітно продовжує життя техніці.
Налаштування мультифункціонального реле
Мультифункціональний прилад із регульованими порогами, гістерезисом і затримкою дає найбільше простору для точного налаштування під мережу. Лінійка UEC SB-RV охоплює номінали 32, 40, 63 і 80 А у двополюсному виконанні з імпульсною витримуваною напругою 6 кВ і ресурсом 1 000 000 циклів, тож підбирається під струм конкретної лінії. Для навантаження понад 40 А реле працює в парі з контактором, який комутує силове коло, тоді як реле лише керує його котушкою. Обрати реле під потрібний струм і, за потреби, відповідний контактор можна в каталозі реле напруги UEC SB-RV.
Інша думка: чи достатньо заводських налаштувань?
Поширений аргумент: заводські пороги виставлені інженерами виробника, тому пересічному користувачу краще нічого не чіпати, щоб не зробити гірше. У цьому є частка правди - для типової міської квартири зі стабільною мережею дефолтні симетричні значення справді дають прийнятний захист, і невмілим втручанням можна погіршити ситуацію. Якщо ви не готові спостерігати за напругою і не розумієте логіки порогів, залишити заводські значення й довірити тонке налаштування електрику - розумніше, ніж крутити навмання. Але це не аргумент проти оптимізації як такої, а лише застереження про кваліфікацію.
Слабке місце цієї позиції в тому, що заводські пороги не знають нічого про вашу конкретну лінію та навантаження. Реле з дефолтом однаково стоїть у новобудові й у сільській хаті з обривами нуля, хоча оптимальні пороги для них протилежні. Тому правильний висновок не "не чіпати ніколи", а "чіпати усвідомлено": зняти статистику мережі, зрозуміти тип навантаження і скоригувати чотири величини під факти. Саме заради цього виробники й роблять пороги регульованими.
«Найгірше налаштування реле - не занадто широке, а занадто вузьке. Клієнт лякається перенапруги, затискає вікно до 240 вольт, а потім місяць живе з холодильником, що вимикається щовечора. Пороги мають ловити аварію, а не карати мережу за нормальну роботу.»
— Лук'янчук Олег, інженер-електротехнік UEC
Перевірені факти, що економлять техніку
Кілька практичних істин, які економлять техніку й нерви, зібрані з норм і реальних характеристик приладів. Ці факти не завжди очевидні з інструкції, але прямо випливають із фізики роботи реле та вимог стандартів. Тримайте їх у голові, коли виставляєте пороги й затримку. Кожен з них має конкретне обґрунтування, а не є маркетинговим гаслом.
- Верхня межа норми ДСТУ EN 50160:2023 - рівно 253 В, тому виставляти верхній поріг нижче за це значення означає свідомо провокувати хибні відключення.
- Час спрацювання на верхній поріг (0,02-0,05 с) навмисно швидший за нижній (0,2-2 с), бо перенапруга вбиває миттєво, а коротке просідання - ні.
- Затримка 120 с - не примха, а фізична вимога компресора: за меншу паузу тиск у контурі не встигає впасти, і двигун стартує під навантаженням.
- З 01.07.2025 Україна офіційно перейшла на стандарт 230/400 В замість 220/380 В, тож усі пороги рахуються від номіналу 230 В, а не від старих 220 В.
- Установка реле напруги до лічильника заборонена ПУЕ, тому будь-яке налаштування починається з правильного місця приладу в щитку, а не з цифр.
«Пороги виставляються не з паспорта, а з мережі. Я завжди прошу клієнта дати приладу тиждень попрацювати з дефолтом і подивитися, у якому вікні реально гуляє напруга. Тільки після цього ми звужуємо вікно під факт - і тоді реле працює роками без жодного зайвого спрацювання.»
— Лук'янчук Олег, інженер-електротехнік UEC
Відповіді на часті запитання (FAQ)
❓ Які пороги напруги виставити на реле за замовчуванням?
Для типової мережі безпечний старт - верхній поріг близько 250-253 В (стеля норми ДСТУ EN 50160) і нижній близько 190-200 В. Ці значення ловлять справжні аварії, зокрема стрибок при обриві нуля, і не смикають живлення на нормальних добових коливаннях. Далі пороги коригують під реальну поведінку вашої лінії, поспостерігавши за дисплеєм кілька діб.
❓ Чому реле напруги відключає світло щодня?
Найчастіша причина - занадто вузьке вікно: верхній поріг занижений або нижній завищений, тож реле реагує на нормальну напругу як на аварію. Розширте вікно в межах норми (верхній до 253 В, нижній до 190 В) і збільшіть гістерезис. Якщо відключення тривають навіть при широких порогах, проблема в самій мережі, і тут потрібен стабілізатор, а не подальше задирання порогів.
❓ Яку затримку повторного включення ставити для холодильника?
Для холодильника, кондиціонера та іншої компресорної техніки виставляйте паузу близько 120 с. За цей час тиск у компресорі вирівнюється, і двигун стартує без перевантаження. Мінімальні 5-15 с допустимі лише для резистивного навантаження без компресорів; для техніки з двигуном вони скорочують ресурс.
❓ Що таке гістерезис у реле напруги і навіщо його налаштовувати?
Гістерезис - це різниця між напругою відключення і напругою повернення живлення. Він не дає реле миготіти на межі порога: після спрацювання прилад чекає, доки напруга відійде на 5-10 В у безпечну зону, і лише тоді вмикає лінію. Ширший гістерезис робить роботу спокійнішою на нестабільній мережі, вужчий - швидше повертає живлення.
❓ Чи можна виставити верхній поріг вище 253 В для надійності?
Не варто: 253 В - це верхня межа норми, і все, що вище, вже потенційно шкідливе для техніки. Задерши поріг до 260 В, ви фактично залишаєте лінію без захисту від помірної перенапруги. Верхній поріг має відсікати вихід за паспортну стелю, а не пропускати його заради рідших спрацювань.
❓ Чи потрібно міняти налаштування реле за сезоном?
Так, короткий сезонний перегляд корисний. Влітку кондиціонери просаджують напругу під вечір, тож іноді доцільно ширший гістерезис; взимку зростає ризик перенапруги при відключенні великих навантажень, і верхній поріг тримають строгим. Перегляд займає кілька хвилин біля щитка і продовжує життя техніці.
