АВР чи ручний перемикач: що обрати для дому

Що таке перемикач резервного живлення і навіщо він у щитку

Перемикач резервного живлення (він же перемикач вводу резерву) — це апарат, який комутує навантаження будинку між основним джерелом (мережа) і резервним (генератор, інвертор), гарантуючи, що обидва джерела ніколи не з'єднаються одночасно. Без нього резервне живлення підключити безпечно неможливо.

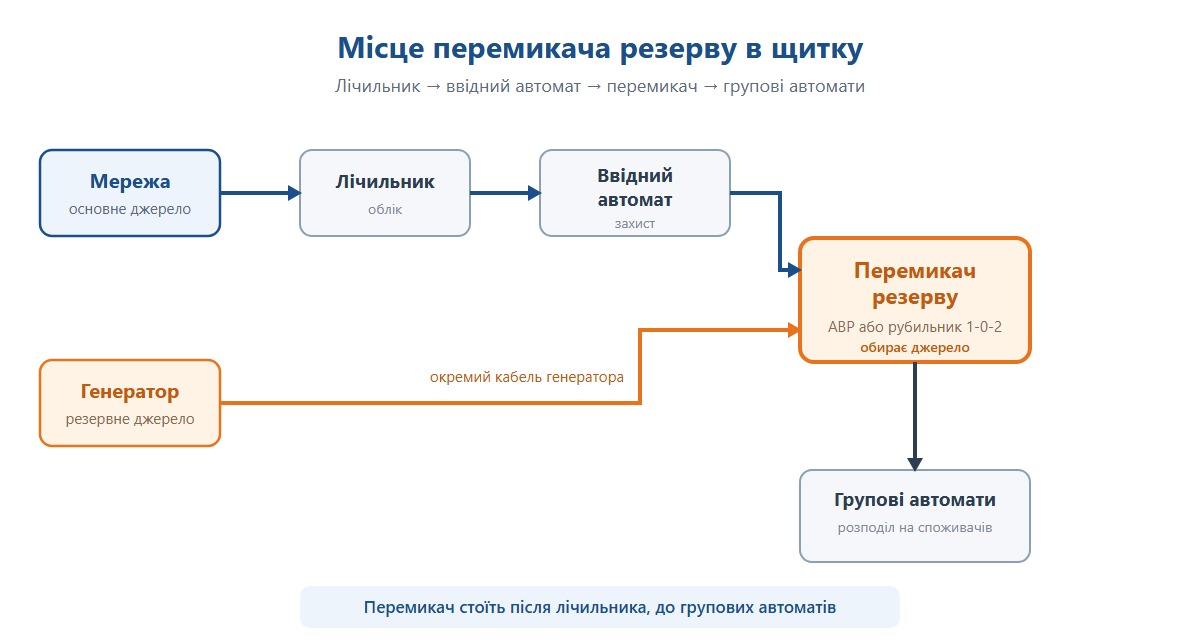

Перемикач завжди стоїть у щитку після лічильника та ввідного автоматичного вимикача, перед груповими автоматами: лічильник → ввідний автоматичний вимикач → перемикач/АВР → групові автомати [3]. Така послідовність — вимога Держенергонагляду та оператора системи розподілу. Сам перемикач не захищає від струму витоку чи короткого замикання — це робота окремих апаратів; його єдина функція — безпечна комутація джерел.

Існує два класи таких перемикачів.

Чим АВР відрізняється від ручного рубильника 1-0-2

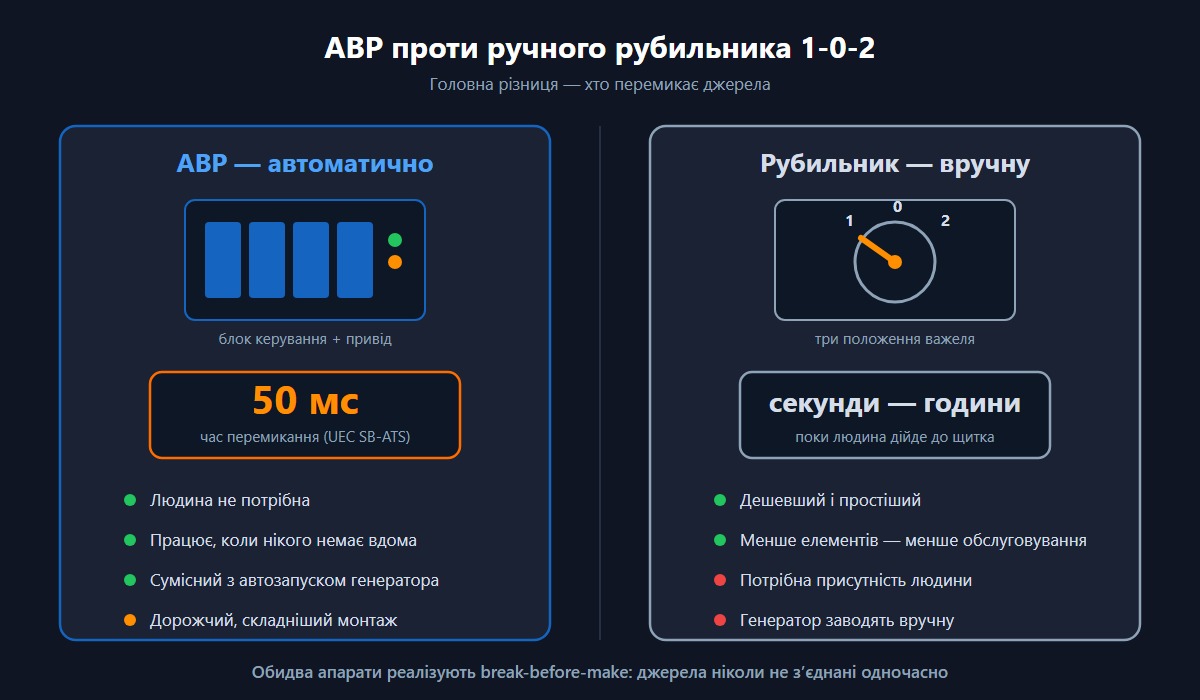

Головна відмінність одна: АВР перемикає джерела автоматично і без присутності людини, а ручний рубильник вимагає, щоб хтось фізично перевів важіль. З цього випливають усі інші різниці — у швидкості, ціні, складності та сценаріях застосування.

АВР — це активний апарат із власною логікою: він контролює напругу в мережі, віддає команду на запуск генератора (за наявності автозапуску), витримує затримки на стабілізацію та повертає навантаження на мережу після її відновлення. Ручний рубильник — пасивний механічний апарат без жодної автоматики: надійний, дешевий, але повністю залежний від людини. Обидва реалізують принцип break-before-make — контакти одного джерела розриваються ПЕРШ ніж замикаються контакти іншого, тож одночасне вмикання мережі та генератора неможливе [5].

Що означає час перемикання для дому

Час перемикання — це пауза без напруги, поки навантаження переходить з одного джерела на інше; для побутового АВР він вимірюється десятками мілісекунд. Наприклад, автоматичний перемикач UEC SB-ATS-4-100 перемикає навантаження в автоматичному режимі за 50 мс [8]. Для ручного рубильника поняття часу перемикання не існує як технічного параметра — пауза дорівнює часу, поки людина дійде до щитка і переведе важіль, тобто від десятків секунд до годин (якщо нікого немає вдома).

Порівняльна таблиця: АВР проти ручного рубильника 1-0-2

За сімома практичними критеріями АВР виграє у швидкості та автономності, ручний рубильник — у ціні та простоті. Нижче зведено все, що впливає на вибір для дому.

Загальний висновок таблиці: ручний рубильник дешевший і простіший, але вимагає людини на місці; АВР дорожчий, проте перемикає сам за десятки мілісекунд і потрібен там, де живлення критичне або де нікого немає вдома під час відключення.

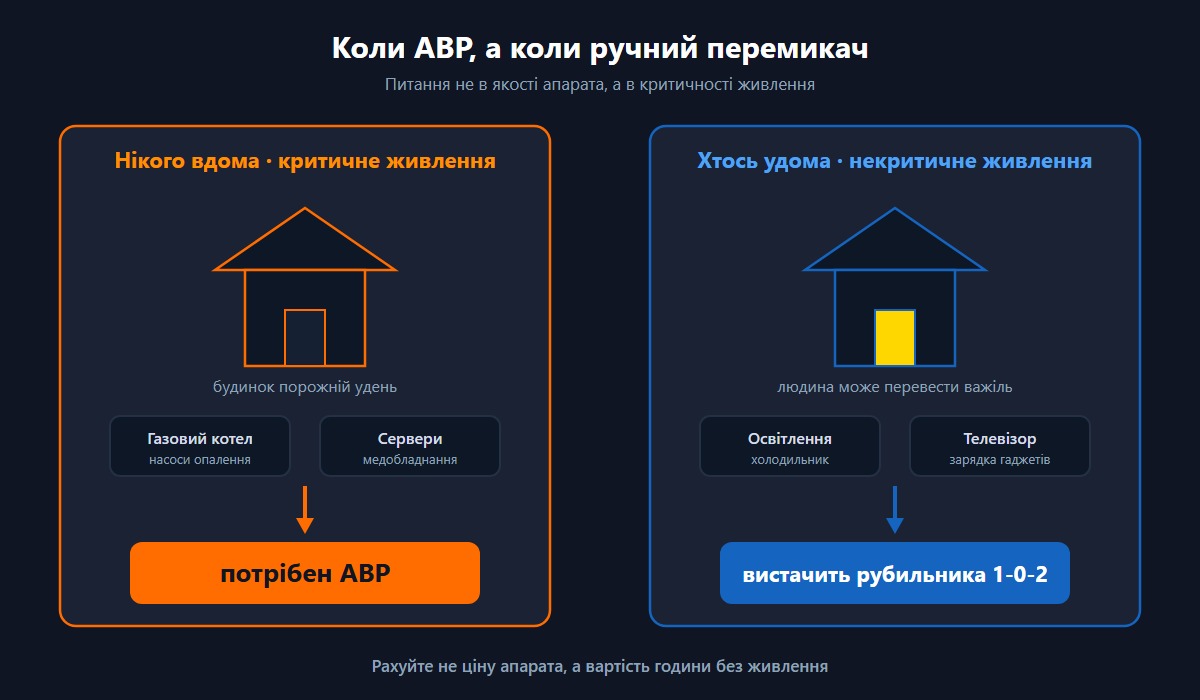

Коли обрати АВР

АВР потрібен там, де перерва в живленні неприпустима або де нема кому перемикати вручну. Це автоматичний сценарій: апарат сам відстежує мережу і вмикає резерв.

Конкретні випадки, коли автоматичний перемикач виправданий:

• Критичне навантаження. Газовий котел з електронікою, циркуляційні насоси опалення, сервери, мережеве та медичне обладнання, акваріуми, інкубатори — усе, що не пробачає навіть короткої паузи без живлення.
• Удень нікого немає вдома. Якщо відключення стається, поки родина на роботі чи в школі, ручний перемикач марний — резерв увімкнеться лише ввечері. АВР запустить генератор сам.
• Генератор з електростартом або автозапуском. АВР інтегрується з системою автозапуску: контролює напругу, дає команду на старт, витримує затримку на прогрів і повертає навантаження на мережу після її відновлення.
• Часті та непередбачувані відключення. За графіками відключень або під час блекаутів бігати до щитка кілька разів на день незручно й небезпечно вночі.

Для трифазного вводу типово застосовують 4-полюсний АВР, наприклад UEC SB-ATS-4-100 (4P, 100 А, час перемикання 50 мс, монтаж на DIN-рейку, 8 модулів, IP30) [8]. Для однофазного вводу достатньо 2-полюсного апарата лінійки SB-ATS. Детальні схеми підключення АВР до генератора та інвертора ми розбираємо в окремому матеріалі про схему підключення АВР для генератора.

Коли достатньо ручного перемикача

Ручного перекидного рубильника 1-0-2 вистачає, коли під час відключення хтось є вдома і може перевести важіль, а кілька секунд чи хвилин паузи не критичні. Це найдешевше і найпростіше рішення.

Ручний перемикач — раціональний вибір у таких ситуаціях:

• Квартира або будинок, де вдень хтось є. Якщо людина зазвичай присутня, перевести рубильник у положення «генератор» — справа кількох секунд.
• Некритичне навантаження. Освітлення, холодильник, зарядка гаджетів, телевізор — побутова техніка спокійно переживає паузу до запуску генератора вручну.
• Обмежений бюджет. Ручний перемикач навантаження істотно дешевший за АВР і не потребує блоку керування.
• Генератор із ручним запуском. Якщо генератор усе одно заводять вручну (шнуром або кнопкою на місці), автоматика перемикача дає менше переваг — людина вже біля апарата.

Ручні перемикачі навантаження 1-0-2 (перекидні рубильники) ми тримаємо в категорії вимикачі та роз'єднувачі. Принцип роботи трипозиційного перемикача та правильний вибір положення 1-0-2 детально розкрито в окремій статті про перекидний автомат і рубильник 1-0-2.

Що спільне в АВР і ручного перемикача

Незалежно від класу, обидва перемикачі підпорядковані одним вимогам безпеки та монтажу: гарантоване роз'єднання джерел, правильний номінал, коректна кількість полюсів і місце в щитку. Ці пункти не залежать від того, автоматичний апарат чи ручний.

Чому одночасне вмикання двох джерел заборонене

І АВР, і ручний рубильник 1-0-2 фізично унеможливлюють з'єднання мережі з генератором — це базова вимога безпеки, а не опція. Принцип break-before-make і механічне блокування гарантують, що контакти одного джерела розірвуться раніше, ніж замкнуться контакти іншого [5]. Окремо діє абсолютна заборона: підключати генератор кабелем у звичайну розетку категорично не можна — напруга піде «назад» у зовнішню мережу (зворотний струм, backfeed) і створить смертельну загрозу для аварійних бригад [4]. Тому генератор вводять лише через перекидний рубильник або АВР з гарантованим роз'єднанням.

Як обрати номінал перемикача

Номінальний струм перемикача має бути не меншим за ввідний автоматичний вимикач і за розрахункове навантаження, із запасом 20-30% [7]. Якщо ввідний автомат 40 А, перемикач беруть від 40 А і вище. Покроковий розрахунок струму за потужністю наведено в окремому матеріалі про принцип роботи та вибір АВР.

Скільки полюсів потрібно

Кількість полюсів залежить від фази та схеми заземлення, а не від «правила завжди 4P». Для однофазного вводу 230 В — 2P (розрив фази і нуля), для трифазного 400 В — 3P або 4P [6]. Розрив нейтралі (4P) потрібен, коли генератор є окремо заземленим джерелом у схемі TN-C-S, щоб уникнути «паралельної» нейтралі та зворотного живлення; у системах TN-S чи TT рішення може відрізнятися [6]. Це питання краще довірити проєктувальнику.

Рекомендація для дому, квартири та бізнесу

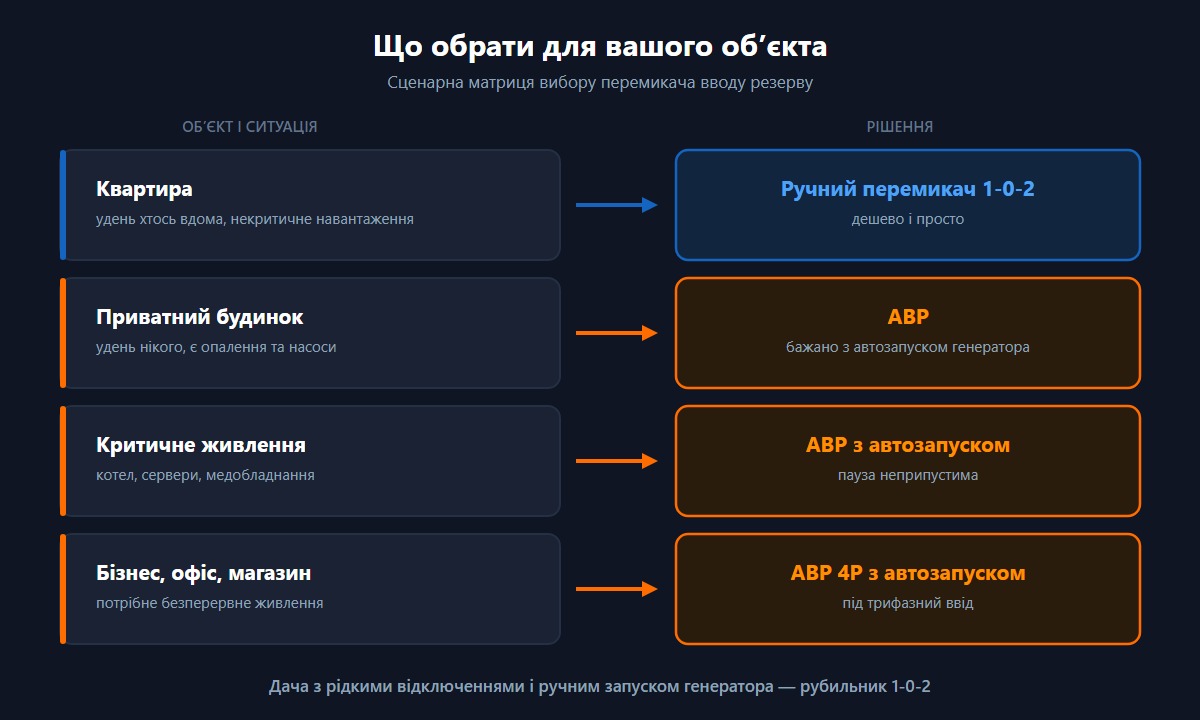

Універсальної відповіді немає — вибір залежить від того, наскільки критичне ваше живлення і чи є хто вдома під час відключення. Нижче — наш сценарний орієнтир.

Ми в UEC при комплектації щитків радимо рахувати не ціну окремого апарата, а вартість простою: для котеджа з опаленням чи бізнесу година без живлення коштує дорожче за різницю між ручним рубильником і АВР. Якщо ж дім некритичний і вдень населений — ручний перемикач навантаження повністю закриває задачу. Порівняння ручного варіанта з автоматичним ми також розбираємо з боку конструкції в статті про перекидний автомат і рубильник 1-0-2, а типові помилки експлуатації вже зібрані в матеріалі про поширені помилки з АВР.
