АВР для генератора та інвертора: схема та підключення

Навіщо потрібен АВР для генератора та інвертора?

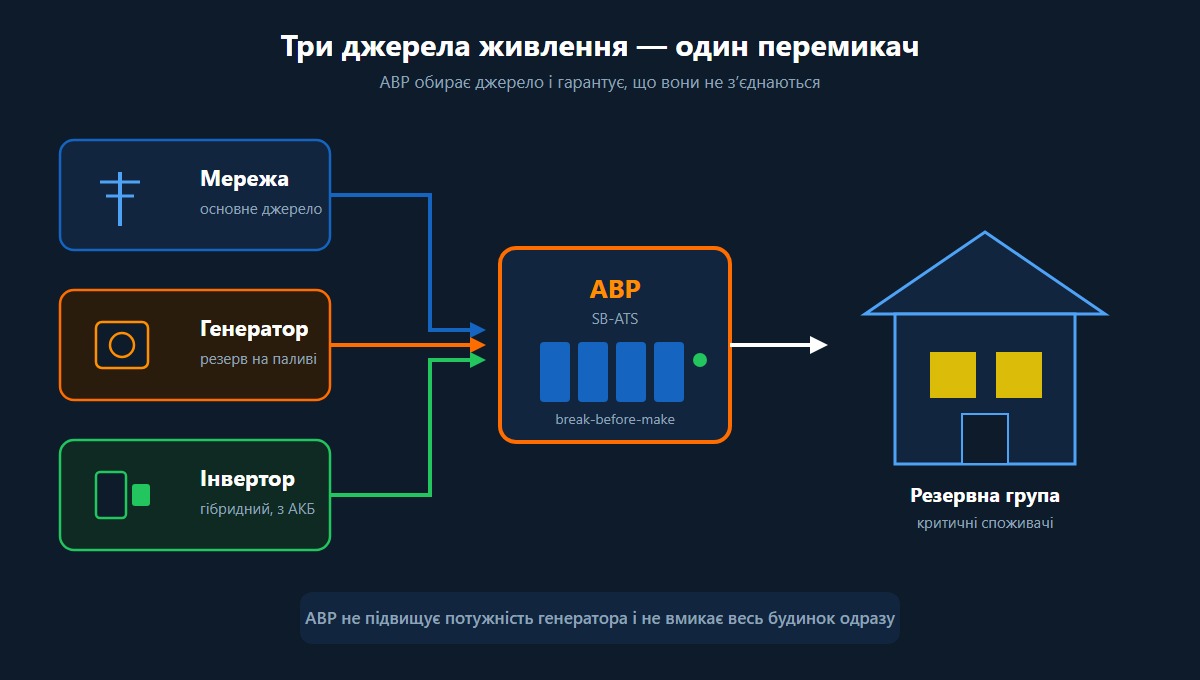

АВР потрібен, щоб резервне джерело підхопило навантаження автоматично і щоб мережа з генератором ніколи не зʼєдналися між собою. Без перемикача введення будь-яке резервне живлення стає або ручною операцією, або джерелом аварії.

Як працює АВР з генератором: загальна логіка

АВР постійно контролює напругу основного джерела і, щойно мережа зникає, після короткої затримки перемикає навантаження на резерв; коли мережа повертається — повертає навантаження назад. Перемикання відбувається за принципом break-before-make: контакти одного джерела розмикаються ПЕРШ ніж замикаються контакти іншого, тому два джерела ніколи не зʼєднані одночасно [4].

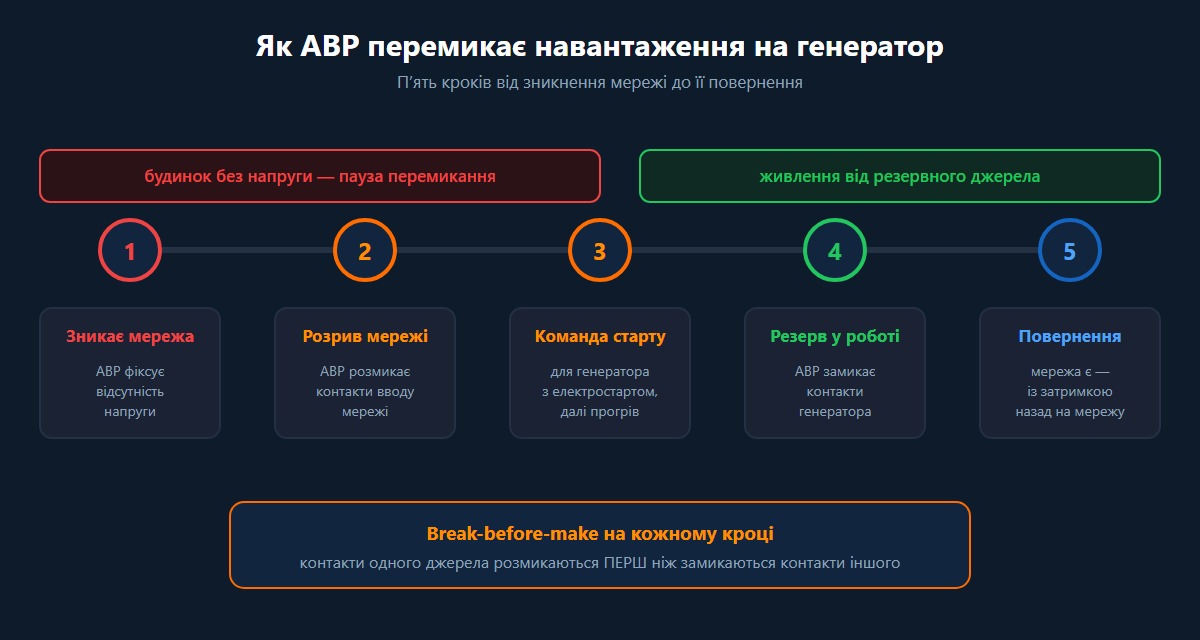

Логіка роботи в автоматичному режимі складається з кількох кроків:

• Зникає мережа — АВР фіксує відсутність напруги.
• АВР відключає ввід мережі (розмикає контакти).
• Подається команда на резерв; для генератора з електростартом це команда старт двигуна, після прогріву (типово 5-10 хвилин для ручного сценарію) [4].
• АВР замикає контакти генератора — навантаження живиться від резерву.
• Мережа повертається — АВР з затримкою повернення розмикає генератор і знову вмикає мережу.

Яка схема підключення АВР до генератора (мережа-генератор)?

Базова схема має три групи клем: ввід від мережі, ввід від генератора і вихід на навантаження (щит споживачів). АВР комутує фазу та нуль обох джерел на спільний вихід, а захисний провідник PE проходить наскрізь і не комутується.

Принципова послідовність провідників:

• Фаза L мережі — на клему мережевого вводу АВР; фаза L генератора — на клему генераторного вводу; вихідна фаза — на щит навантаження.
• Нуль N для багатополюсного перемикача комутується разом із фазами — щоб повністю ізолювати будинок від другого джерела й не утворити паралельний звʼязок між нейтралями [3].
• PE (заземлення) не розривається перемикачем: корпус генератора обовʼязково зʼєднують із контуром заземлення будинку, а PE навантаження залишається безперервним [3].

Нижче — чиста векторна схема однофазного вводу мережа-генератор через АВР. Конкретна комутація нуля та землі залежить від схеми заземлення обʼєкта (TN-C-S, TN-S) і узгоджується з електриком.

Для трифазного вводу логіка та сама, але комутуються три фази L1/L2/L3 разом із нулем (4P), а PE так само залишається наскрізним.

Куди ставити АВР у щитку: послідовність елементів?

АВР встановлюють після лічильника електроенергії та ввідного автоматичного вимикача мережі, але до групових автоматів споживачів — так він керує лише вибором джерела, а захист і облік залишаються на своїх місцях [2]. Це вимога Держенергонагляду і ключова умова безпеки: перемикач джерел не можна ставити перед лічильником.

Типова послідовність у щитку від вводу до споживача:

Лічильник стоїть до АВР — резервне живлення також обліковується або, за схемою обленерго, генераторна гілка виводиться окремо; це питання погоджують з оператором системи розподілу. Часто поруч із АВР ставлять реле напруги, бо напруга від побутового генератора буває нестабільною, і обидва прилади працюють у щитку разом.

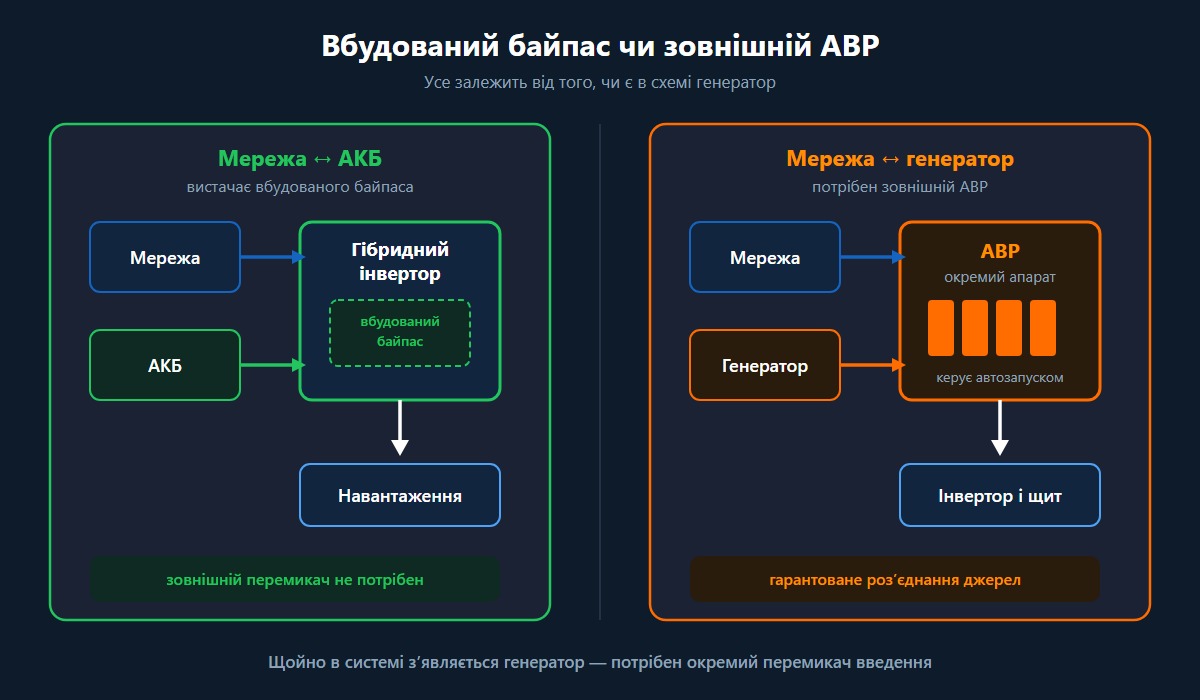

Чи потрібен інвертору зовнішній АВР, чи достатньо вбудованого байпаса?

Якщо завдання — перемикати лише між мережею та акумулятором, гібридному інвертору зазвичай достатньо вбудованого байпаса (transfer relay): він сам бере навантаження на батарею за кілька мілісекунд при зникненні мережі [5]. Зовнішній АВР стає потрібен, коли в схему додається генератор як окреме джерело.

Розберемо два сценарії окремо, бо саме тут плутаються більшість порад в інтернеті.

Коли вистачає вбудованого байпаса інвертора?

Вбудований байпас вистачає у схемі мережа ↔ АКБ, коли резервом служить тільки акумуляторна батарея. Гібридний інвертор у режимі мережі живить навантаження напряму від мережі, а при її зникненні майже без паузи переходить на живлення від АКБ через інвертор — зовнішній перемикач для цього не потрібен [5]. Це класична схема домашнього ДБЖ/гібридного вузла без генератора.

Коли інвертору потрібен зовнішній АВР?

Зовнішній АВР потрібен у схемі мережа ↔ генератор ↔ інвертор, коли треба автоматично вибирати між мережею і генератором, керувати автозапуском генератора та гарантовано розʼєднати джерела [5]. Окремий перемикач введення також ставлять, коли інвертор не має генераторного входу або коли генератор має живити будинок як самостійне резервне джерело, а не лише заряджати батарею.

Куди підключати AC-вхід генератора в гібридний інвертор?

Генератор підключають на той вхід інвертора, який передбачив виробник: на спеціальний GEN-порт, якщо він є, або на загальний AC-in (grid-in) — але лише якщо це дозволено інструкцією і параметри генератора сумісні [5]. У моделях з окремим GEN-портом саме там доступні налаштування пріоритетів і струму заряду; тому схему підключення генератора до інвертора звіряють із паспортом конкретної моделі, а не роблять за загальною картинкою.

Коротке порівняння двох рішень:

Чому не можна заводити генератор у розетку?

Підключати генератор у звичайну розетку будівлі без перемикача введення заборонено, бо це створює зворотний струм (backfeed) — генератор подає напругу назад у зовнішню лінію, яку аварійна бригада може вважати знеструмленою [2][5]. Це смертельна небезпека для монтерів та ризик короткого замикання і пожежі.

Орієнтовна потужність побутових розеток за розʼясненням Держенергонагляду: розетка 10А витримує близько 2,2 кВт, 15А — близько 3,5 кВт [2]. Потужний генератор через таку розетку заводити не можна навіть тимчасово — струм перевищить розраховане розеткою значення. Правильний шлях один: ввід генератора через перемикач (АВР або ручний рубильник 1-0-2) із блокуванням від одночасного зʼєднання джерел, встановлений після лічильника та ввідного автомата [2].

Не плутайте звичайну побутову розетку з генераторним інлетом (вхідним розʼємом). Інлет — це спеціальний фіксований ввідний розʼєм на стіні будинку, через який кабель від генератора заходить у щиток і обовʼязково комутується перемикачем (рубильником 1-0-2 або АВР) з блокуванням. Інлет не замінює перемикач, а лише дає безпечне місце для підключення кабелю; заборона стосується саме заведення генератора у звичайну побутову розетку без перемикача.

Що НЕ повинно бути у схемі (YMYL-чеклист безпеки):

• Немає прямого зʼєднання генератора з розеткою будинку.
• Немає можливості одночасно замкнути мережу і генератор (обовʼязкове break-before-make блокування).
• Немає комутації PEN-провідника як робочого — його не розривають.
• Немає генераторного вводу до лічильника та ввідного автомата.

Як обрати полюсність АВР: 2P чи 4P?

Полюсність обирають за схемою живлення: для однофазної мережі 230В беруть 2P (комутуються фаза L і нуль N), для трифазної 400В — 4P (три фази L1/L2/L3 плюс нуль N) [3]. Нуль розривають синхронно з фазами, щоб повністю ізолювати будинок від другого джерела.

Привʼязка до лінійки UEC SB-ATS:

Номінал перемикача має дорівнювати або бути більшим за ввідний автоматичний вимикач і розрахункове навантаження резервної групи, із запасом за струмом [6]. Детальний розрахунок номіналу за формулою потужності та принцип запасу 10-30% ми не повторюємо тут — вони покроково розібрані у повному гайді з АВР. Тут важливо інше: резервувати треба лише критичну групу споживачів (котел опалення, циркуляційний насос, холодильник, освітлення), бо генератор зазвичай слабший за мережу і весь будинок не витягне [6].

Що робити, якщо генератор і мережа різної фазності

Поширений випадок: ввід від мережі трифазний (400 В), а генератор однофазний (230 В). Універсального «просто 4P» тут недостатньо. Якщо трифазний будинок резервують однофазним генератором, від резерву живлять лише критичну однофазну групу: її виділяють окремо й заводять через перемикач відповідної фазності, а решта фаз лишаються без резерву. Трифазний генератор на однофазне навантаження підключають однією фазою, рівномірно розподіляючи потужність по обмотках, щоб не перевантажити одну з них. Кількість полюсів перемикача обирають за фактичною схемою обох джерел, а не за «теоретичним» вводом; узгодження фаз і нуля при різній фазності — завдання проєктувальника, бо помилка створює перекоси й небезпечні режими.

Як заземлити генератор і що робити з нулем?

Корпус генератора обовʼязково зʼєднують із PE-контуром будинку, а нуль при введенні генератора розривають синхронно з фазами через багатополюсний перемикач [3]. Конкретна схема нуля і землі залежить від системи заземлення обʼєкта (TN-C-S, TN-S) і типу генератора, тому її фіксує електрик за паспортом обладнання.

Якщо ви ще обираєте між автоматичним і ручним перемиканням для генератора, порівняння сценаріїв та вартості рішень розібране у матеріалі АВР чи ручний перемикач; а як зібрати саме ручний ввід генератора — у статті про перекидний рубильник 1-0-2. Типові помилки експлуатації та обслуговування АВР ми окремо зібрали у матеріалі про поширені помилки з АВР.
