Перекидний автомат і рубильник 1-0-2: що це і як обрати
Коротко про головне
Перекидний автомат (він же трипозиційний перемикач, також трьохпозиційний, або перемикач навантаження 1-0-2) — це ручний комутаційний апарат із трьома фіксованими положеннями рукоятки: 1 (перше джерело), 0 (вимкнено) і 2 (друге джерело). Він дозволяє вручну перевести живлення будинку з мережі на генератор і назад, фізично унеможливлюючи одночасне підключення двох джерел [1].
Ключовий момент: типові номінали для побуту — 40, 63, 100 і 125 А [2]. Перехід з положення «1» у положення «2» завжди йде через «0», тож мережа й генератор не можуть замкнутися одночасно навіть теоретично.
Привіт! Цей матеріал підготував інженерний відділ UEC. Ми щодня комплектуємо ввідно-розподільні щити для приватних будинків, дач і промислових об'єктів по всій Україні, тому добре знаємо, де ручний перемикач 1-0-2 — оптимальне рішення, а де без автоматики не обійтись.
У цьому матеріалі розбираємо будову, принцип безпеки та критерії вибору перекидного рубильника простою інженерною мовою.
⚠ УВАГА! Робота з електрообладнанням небезпечна для життя!
Підключення АВР і резервного живлення (особливо введення генератора) пов'язане з ризиком зворотного струму та потребує кваліфікації не нижче III групи з електробезпеки. Доручайте монтаж ліцензованому електрику.
Що таке перекидний рубильник 1-0-2 і що означають позиції
Перемикач навантаження 1-0-2 — це ручний апарат, який комутує лінію між двома незалежними джерелами живлення через обов'язкове проміжне положення «вимкнено». Маркування «1-0-2» (або «I-0-II») — це і є три положення його рукоятки, а не номінал чи модель.

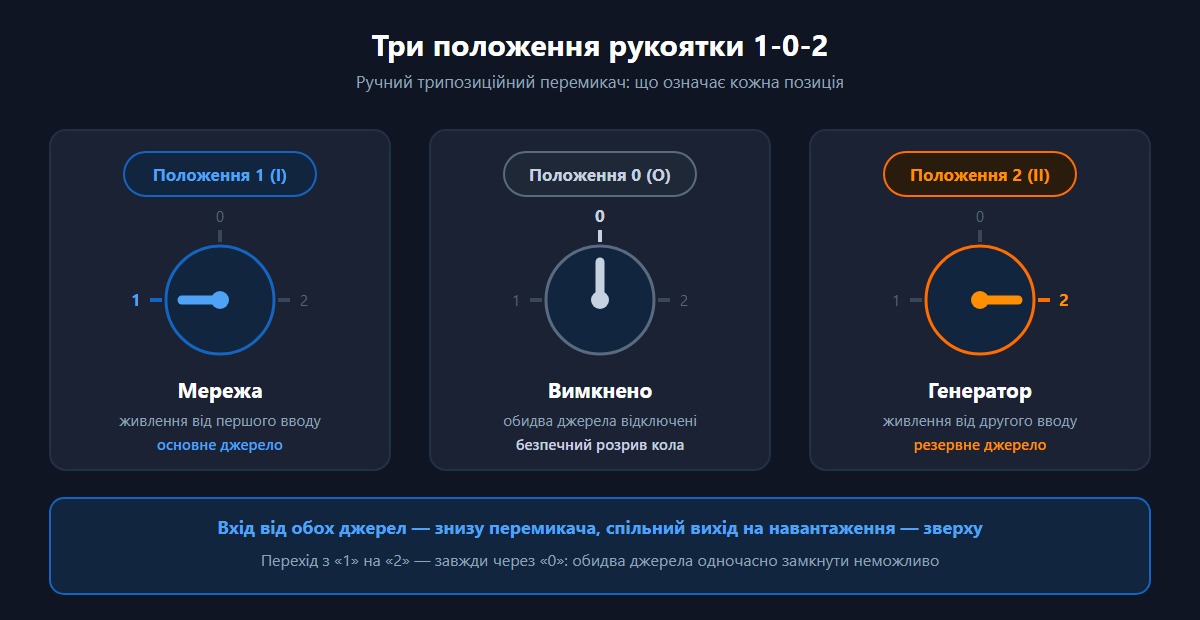

Розшифровка позицій рукоятки:
| Положення | Позначення | Стан схеми |
|---|---|---|
| 1 | I | Живлення від першого вводу (зазвичай мережа) |
| 0 | O | Живлення вимкнено, обидва джерела відключені |
| 2 | II | Живлення від другого вводу (зазвичай генератор або інший резерв) |
Вхід живлення від обох джерел (мережа і генератор) підключають знизу перемикача, а загальний вихід на навантаження будинку — зверху [1]. Рукоятка ніколи не може опинитись у положенні, де замкнені обидва джерела одночасно: щоб перейти з «1» на «2», її завжди проводять через «0».
Саме ця механіка робить апарат безпечним.
Як ще називають перекидний автомат?
У каталогах і побуті той самий пристрій зустрічається під різними назвами, і всі вони означають один тип апарата. Реверсивний рубильник, перемикач I-0-II, перемикач мережа-генератор, перемикач мережа-резерв, трипозиційний перемикач, перемикач вводу резерву — це синоніми ручного перекидного перемикача навантаження. Промисловий аналог великого струму — вимикач-роз'єднувач у виконанні «на 2 напрямки» (реверсивне).
Чим перекидний рубильник відрізняється від АВР?
Головна відмінність — спосіб перемикання: рубильник 1-0-2 перемикає людина вручну, а АВР (автоматичне введення резерву, ATS) робить це автоматично без участі людини. Це принципово різні класи обладнання за нормативами та сценарієм застосування.
Ручний перемикач належить до апаратури комутації за стандартом IEC 60947-3 (вимикачі, роз'єднувачі, вимикачі-роз'єднувачі), тоді як автоматичні системи перемикання джерел нормуються стандартом IEC 60947-6-1 на автоматичну апаратуру перемикання (ATSE, transfer switching equipment) [3]. Тобто це юридично та технічно різні категорії пристроїв.

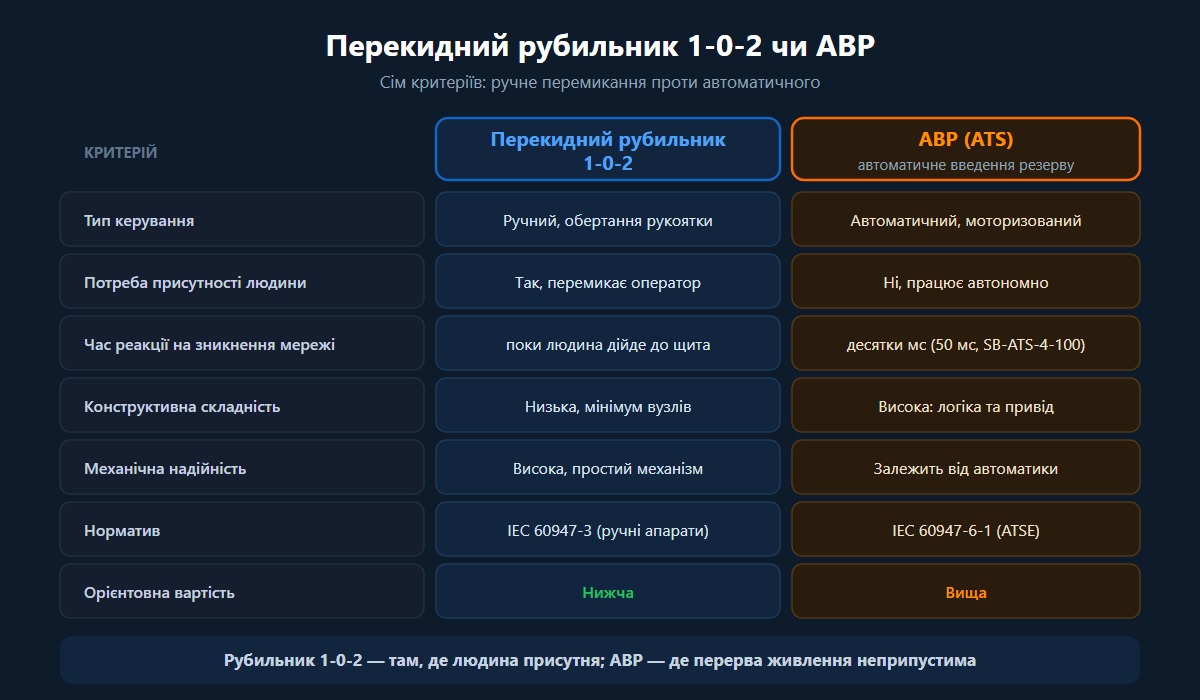

| Критерій | Перекидний рубильник 1-0-2 | АВР (ATS) |
|---|---|---|
| Тип керування | Ручний, обертання рукоятки | Автоматичний, моторизований / на контакторах |
| Потреба присутності людини | Так, перемикає оператор | Ні, працює автономно |
| Час реакції на зникнення мережі | Стільки, скільки потрібно людині дійти до щита | Десятки мілісекунд (напр. 50 мс у SB-ATS-4-100) [4] |
| Конструктивна складність | Низька, мінімум вузлів | Висока, є логіка та привід |
| Механічна надійність | Висока, простий механізм | Залежить від автоматики та приводу |
| Норматив | IEC 60947-3 (ручні) | IEC 60947-6-1 (ATSE) [3] |
| Орієнтовна вартість | Нижча | Вища |
Висновок простий:
ручний рубильник 1-0-2 — дешевше, простіше й механічно надійніше рішення для об'єктів, де хтось присутній і може перемкнути живлення власноруч (дача, гараж, приватний будинок). АВР потрібен там, де перерва живлення на хвилини неприпустима або об'єкт без постійного нагляду. Детальне порівняння сценаріїв ми розбираємо в окремому матеріалі перемикач резервного живлення: ручний чи автоматичний.
Як перемикач забезпечує безпеку: принцип break-before-make
Перекидний рубильник реалізує принцип break-before-make (розмикання перед замиканням): контакти діючого джерела повністю розриваються ПЕРШ, ніж замикаються контакти нового. Це фізично унеможливлює одночасне з'єднання мережі й генератора та коротке замикання між двома вводами [5].
Технічно цей принцип забезпечує саме проміжне положення «0»:
рукоятка не може потрапити з позиції «1» одразу в «2» — тільки через розрив. У результаті отримуємо вбудоване механічне блокування без додаткових реле чи логіки.
Чому не можна підключати генератор у розетку?
Підключення генератора кабелем у звичайну розетку без гарантованого відключення будинку від мережі заборонено: це створює зворотний струм (backfeed) у зовнішню лінію. Така напруга смертельно небезпечна для аварійних бригад оператора системи розподілу (ОСР), які вважають лінію знеструмленою, і може спричинити коротке замикання та пожежу при поверненні мережі [6].
Правильна схема резервування передбачає, що генератор підключають через перекидний рубильник 1-0-2 або АВР, встановлений ПІСЛЯ лічильника та ввідного автомата. Перемикач гарантовано відсікає будинок від мережі, перш ніж подати в нього напругу генератора. Це вимога правил безпеки та ПУЕ щодо виключення зворотного живлення в мережу ОСР [6]. Поширені помилки монтажу й експлуатації ми окремо розбираємо в матеріалі про типові помилки під час експлуатації АВР.
Як обрати перекидний автомат за номіналом струму?
Номінальний струм перемикача 1-0-2 має дорівнювати або перевищувати номінал ввідного автомата; на практиці беруть на щабель вище із запасом 10-30% на пускові струми [2]. Заниження номіналу призводить до перегріву контактів і відмови апарата.
Орієнтовний порядок підбору:
- Визначте сумарну потужність навантаження, яке живитиметься від резерву.
- Розрахуйте струм за потужністю (для однофазної мережі — залежно від напруги та коефіцієнта потужності).
- Округліть до найближчого стандартного номіналу вгору і додайте запас.
- Звірте з номіналом ввідного автомата — перемикач не може бути «слабшим».

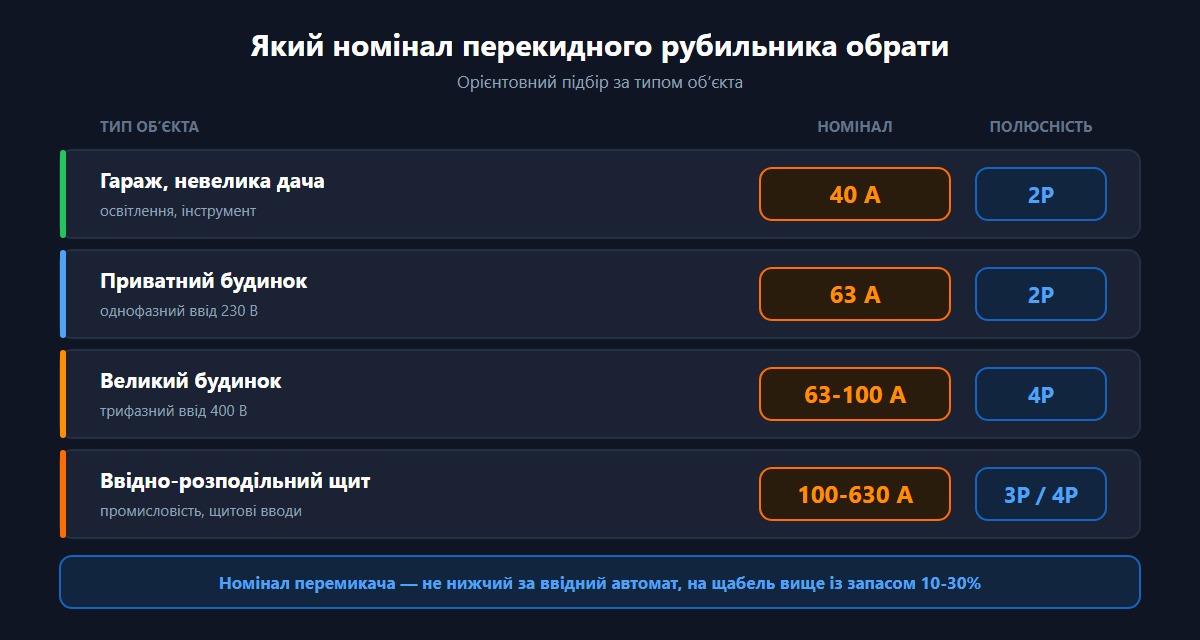

| Тип об'єкта | Орієнтовний номінал | Полюсність |
|---|---|---|
| Гараж, невелика дача (освітлення, інструмент) | 40 А | 2P |
| Приватний будинок, однофазний ввід | 63 А | 2P |
| Великий будинок, трифазний ввід | 63-100 А | 4P |
| Ввідно-розподільний щит, промисловість | 100-630 А | 3P / 4P |
Для побутового сегмента найчастіше застосовують номінали 40-63 А, для щитових і промислових вводів — значно більші струми [2].
2P чи 4P: як обрати полюсність?
Полюсність обирають за схемою живлення: для однофазної мережі 230 В — двополюсний (2P) перемикач, який одночасно комутує фазу L і робочий нуль N; для трифазної мережі 400 В — чотириполюсний (4P), що розриває три фази L1/L2/L3 і нуль N синхронно [7].
Важливий нюанс безпеки: нуль розривають не завжди, але якщо розривають — то ТІЛЬКИ синхронно з усіма фазами через багатополюсний апарат. Це не дає утворитись паралельному зв'язку між нейтралями мережі й генератора. У схемі заземлення TN-C-S розділення PEN на PE і N виконують до споживача, а сам PEN-провідник як робочий нуль не комутують [7]. Конкретну схему заземлення завжди визначає проєктувальник за фактичними умовами об'єкта.
Де застосовують ручний перемикач 1-0-2?
Перекидний рубильник 1-0-2 застосовують там, де потрібен керований людиною ручний ввід резерву і де коротка перерва живлення під час перемикання прийнятна. Це найпоширеніше та найдешевше рішення для резервування приватних об'єктів.

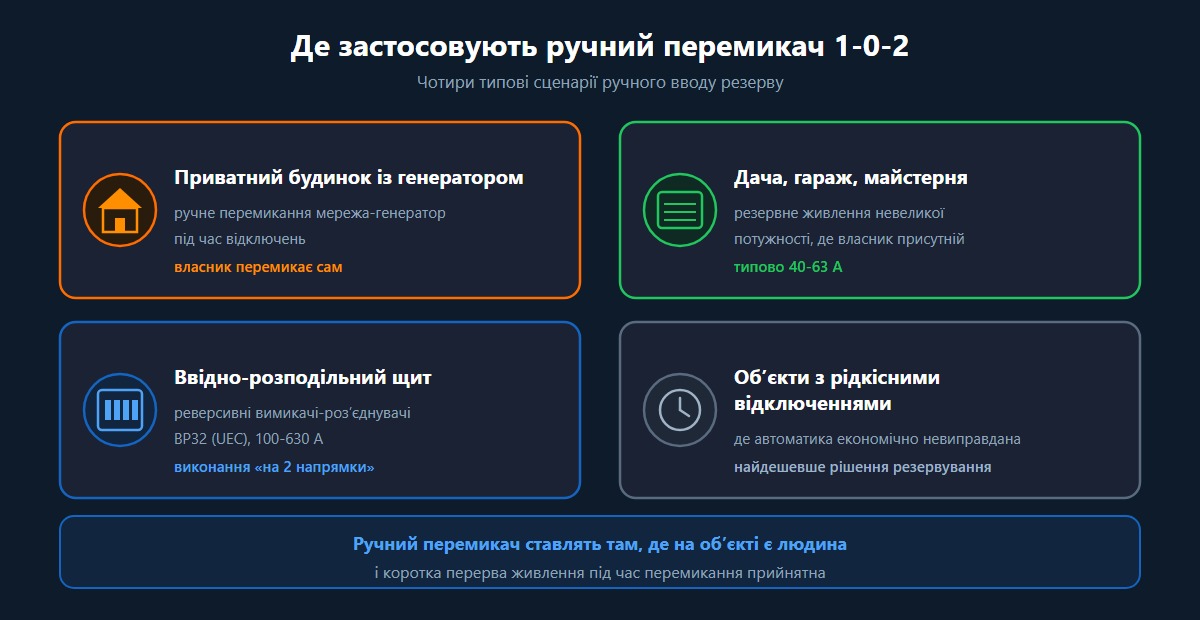

Типові сценарії:
- Приватний будинок із генератором — ручне перемикання мережа-генератор під час відключень.
- Дача, гараж, майстерня — резервне живлення невеликої потужності, де власник присутній.
- Ввідно-розподільний щит — реверсивні вимикачі-роз'єднувачі великого струму як ручний перемикач двох вводів.
- Об'єкти з рідкісними відключеннями — де автоматика економічно невиправдана.
Для щитових і промислових вводів великого струму цю функцію виконують вимикачі-роз'єднувачі серії ВР32 виробництва UEC (100-630 А), зокрема у виконанні на 2 напрямки (реверсивному) — саме воно працює як ручний перемикач двох джерел. Приклад — реверсивний ВР32 на 100 А «на 2 напрямки»; повна лінійка та комплектуючі — у категорії вимикачі-роз'єднувачі. Для побутових сценаріїв малого струму (40-63 А) модульного перемикача 1-0-2 в асортименті UEC немає — там застосовують автоматичний АВР серії SB-ATS або контактори. Ручний перемикач часто комбінують із реле напруги, яке захищає навантаження від перепадів напруги генератора.

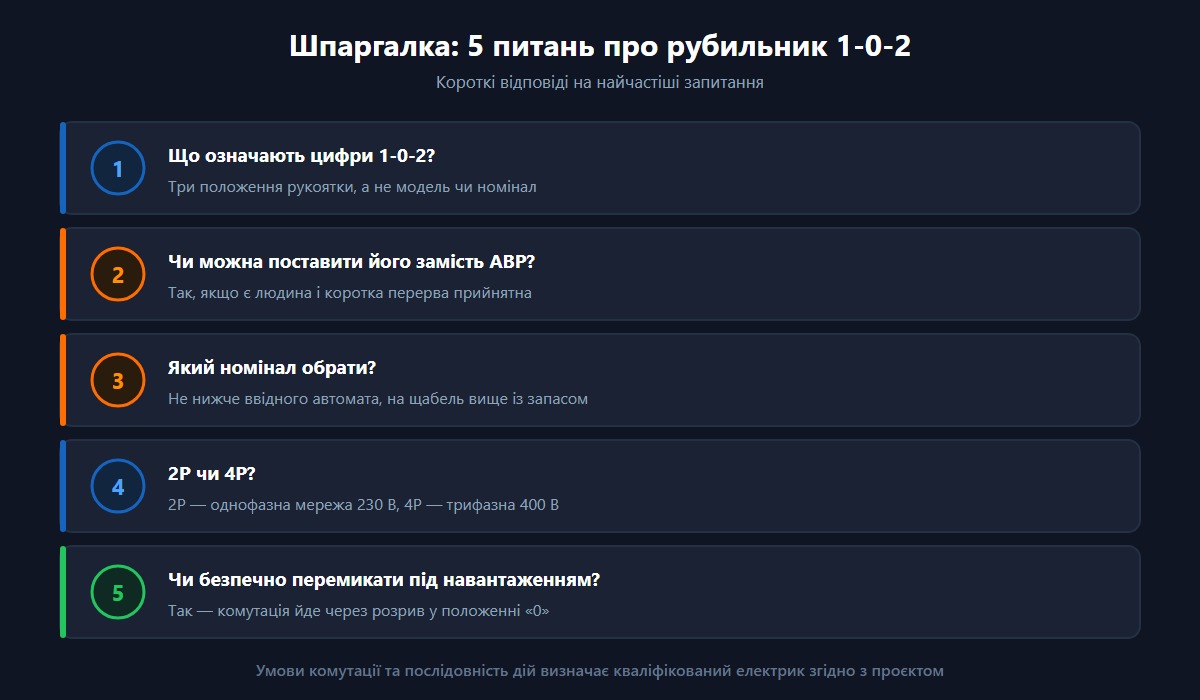

Часті питання про перекидний рубильник 1-0-2
❓ Що означають цифри 1-0-2 на перемикачі?
Це три положення рукоятки, а не модель чи номінал. 1 — живлення від першого вводу (мережа), 0 — вимкнено (обидва джерела відключені), 2 — живлення від другого вводу (генератор або резерв). Перехід з «1» на «2» завжди відбувається через «0» [1].
❓ Чи можна поставити ручний рубильник 1-0-2 замість АВР?
Так, якщо на об'єкті є людина, яка перемкне живлення вручну, і коротка перерва прийнятна. Якщо ж потрібне автоматичне перемикання за мілісекунди без участі людини, потрібен саме АВР [4]. Це питання детально розглянуто у статті АВР: повний гайд.
❓ Який номінал перекидного рубильника обрати?
Не нижче номіналу ввідного автомата, на щабель вище із запасом 10-30% на пускові струми. Для гаража і малої дачі типово 40 А, для приватного будинку — 63 А, для трифазного вводу — 63-100 А і вище [2].
❓ 2P чи 4P — яку полюсність брати?
2P — для однофазної мережі 230 В (комутує фазу і нуль), 4P — для трифазної 400 В (три фази і нуль синхронно). Конкретну потребу розривати нуль визначає схема заземлення об'єкта [7].
❓ Чи безпечно перемикати під навантаженням?
Перемикач навантаження розрахований на комутацію під струмом, бо перемикання йде через положення «0», яке розриває коло. Проте конкретні умови комутації та послідовність дій має визначати кваліфікований електрик згідно з проєктом.
