Схема підключення ПЗВ (УЗО) в щиток: однофазна та трифазна
Привіт, я інженер технічного відділу UEC. Щодня ми консультуємо електриків та проєктувальників щодо правильної збірки щитків із пристроями захисного відключення.
У цій статті — три перевірені схеми підключення ПЗВ (однофазна, комбінована та трифазна), таблиця перерізів провідників і розбір п'яти помилок монтажу, через які апарат не спрацьовує або вибиває без причини.
Коротко про головне
Понад 80 % побутових електрощитків в Україні збирають за однофазною схемою, де ПЗВ — єдиний бар'єр між витоком струму та ураженням людини. Нижче — три робочі схеми підключення пристрою захисного відключення (ПЗВ), перерізи провідників та п'ять помилок, що призводять до хибних спрацьовувань.
Ключовий момент: ПЗВ монтують після вводного автомата і перед груповими; захисний провідник PE ніколи не проходить через апарат.
⚠ Увага! Роботи з електрообладнанням небезпечні для життя!
Роботи з електрощитком потребують кваліфікації не нижче III групи з електробезпеки. Доручайте монтаж ліцензованому електрику. Усі роботи виконуйте зі знятою напругою та перевіркою її відсутності вимірювальним приладом.

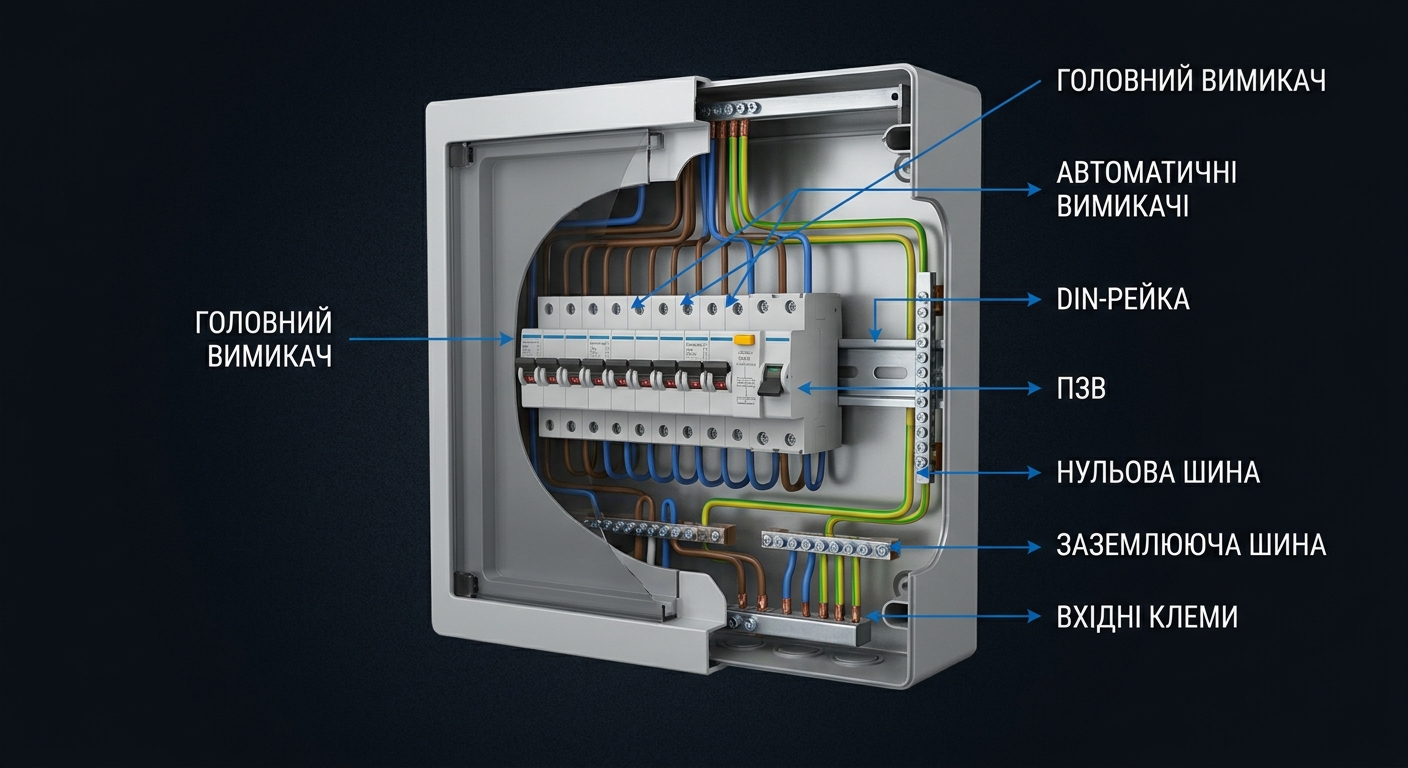

Де встановлюється ПЗВ у щитку: послідовність
ПЗВ завжди монтують після вводного автоматичного вимикача і перед груповими автоматами. Типова послідовність елементів у щитку [1]:
- Ввідний автомат (2P, 32–40 А) — захист лінії від перевантаження та КЗ.
- Лічильник (якщо розміщений у щитку).
- Реле напруги (за наявності) — захист від перенапруги та просідання.
- ПЗВ (2P або 4P, 30 мА) — захист від витоку струму.
- Групові автомати (1P, 10–25 А) — захист окремих ліній.
Номінальний струм апарата має бути на щабель вищим за ввідний автомат: ввідний 32 А → ПЗВ 40 А. Пристрій не має теплового розчіплювача, тому потребує захисту від перевантаження [2].
Важливо для безпеки:
Захисний провідник PE на пристрій захисного відключення не підключають — він прокладається окремою шиною напряму до споживачів.
| Елемент щитка | Номінал | Переріз провідника |
|---|---|---|
| Ввідний автомат → ПЗВ | 32–40 А | 6 мм² (Cu) |
| ПЗВ → групові автомати | 30 мА / 40 А | 6 мм² (Cu) |
| Група розеток | 16–20 А | 2,5 мм² (Cu) |
| Група освітлення | 10 А | 1,5 мм² (Cu) |
| Силова лінія (бойлер, плита) | 25–32 А | 4–6 мм² (Cu) |
Схема 1 — однофазне підключення ПЗВ
Найпоширеніша схема для квартир і невеликих будинків із однофазним вводом 220 В.
Що підключаємо:
- Вхід ПЗВ (верхні клеми): фазний провідник L — від виходу вводного автомата; нульовий N — від нульової шини після лічильника.
- Вихід ПЗВ (нижні клеми): L — на гребінку групових автоматів; N — на окрему нульову шину, від якої живляться лише ті групи, що захищені цим ПЗВ.
Групові автомати під'єднують до фазного виходу ПЗВ через гребінку. Нульові провідники від кожної групи повертають на «свою» нульову шину — ту, що з виходу ПЗВ [1][2].
Перерізи для однофазної схеми наведені в таблиці вище.
Схема 2 — ПЗВ + дифавтомат на групові лінії
Загальний пристрій захисного відключення на вводі доповнюється дифавтоматами (RCBO) на критичних лініях: ванна, пральна машина, бойлер. Це дає селективність — при витоку вимикається одна лінія, а не весь щиток [3].
Порядок:
- Ввідний автомат → загальне ПЗВ (протипожежне, 100–300 мА) → групові лінії.
- На критичні групи — дифавтомат (30 мА), наприклад SB-R10N від UEC.
- На решту груп — звичайні автомати під захистом загального ПЗВ.
Схема доцільна, коли є «мокрі» лінії (ванна, пральна, посудомийна) і потрібна безперебійність. Детальніше — про те, як правильно підключити дифавтомат.
Схема 3 — трифазне підключення
Для приватних будинків із трифазним вводом 380 В використовують чотириполюсне ПЗВ (4P). Принцип той самий, але через апарат проходять три фази (L1, L2, L3) та нуль (N) [2].
Послідовність:
- Ввідний автомат 3P (25–40 А) → ПЗВ 4P (40–63 А / 30 мА).
- З виходу ПЗВ три фази розводять на групові автомати: L1 — група 1 (кухня), L2 — група 2 (розетки), L3 — група 3 (силові споживачі).
- Нульовий провідник з виходу ПЗВ — на окрему нульову шину для захищених груп.
Перерізи: ввід та ділянка до ПЗВ — 10 мм² (Cu), від ПЗВ до групових автоматів — 6 мм², однофазні групи — 2,5 мм².

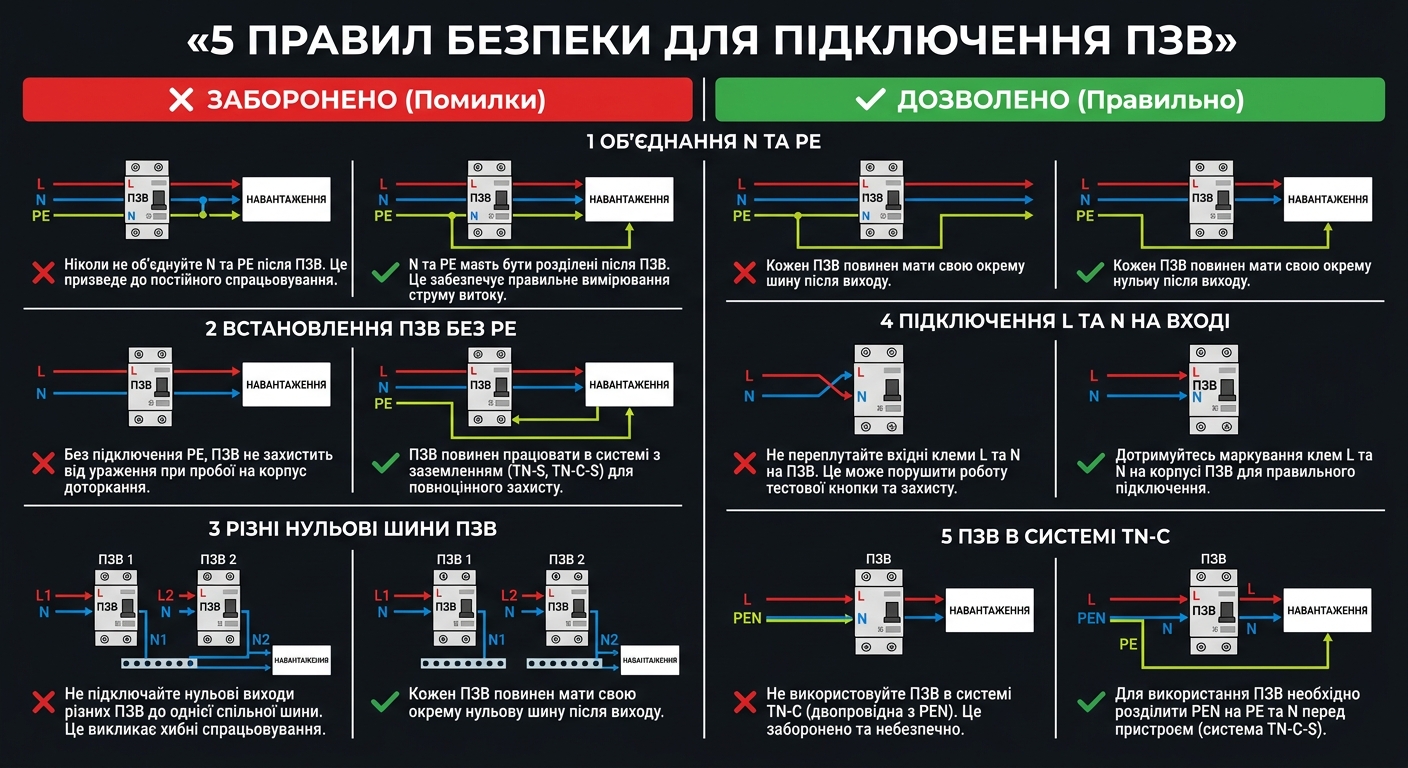

Помилки при підключенні ПЗВ
П'ять помилок, через які ПЗВ не спрацьовує або вибиває без причини [1][3]:
❌ 1. Переплутані нулі різних груп
Нулі від груп різних апаратів потрапляють на одну шину — частина зворотного струму «тече» повз трансформатор, обидва пристрої хибно спрацьовують.
Правило: кожен пристрій має власну нульову шину.
❌ 2. Зворотна полярність (L і N переплутані)
Якщо підключити L і N навпаки, тестова кнопка не працюватиме, а захист може не спрацювати при витоку.
Правило: дотримуйтесь маркування на корпусі. Після монтажу натисніть «Тест» — апарат має відключитися.
❌ 3. Відсутність вищого автомата перед ПЗВ
Без автомата перед ним контакти ПЗВ зваряться при КЗ.
Правило: перед кожним ПЗВ — автомат з номіналом, що не перевищує номінал ПЗВ.
❌ 4. Навантаження підключене до входу (зверху)
Живлення подають знизу, навантаження — зверху. Порушується напрямок струму через трансформатор.
Правило: живлення завжди на верхні клеми (IN), навантаження — на нижні (OUT).
❌ 5. PE-провідник заведений на ПЗВ
PE пропускають через пристрій захисного відключення разом із L та N — постійний «витік» і негайне спрацьовування.
Правило: PE-провідник прокладається окремою шиною і ніколи не проходить через ПЗВ.
FAQ — підключення ПЗВ
❓ Чи можна ставити одне ПЗВ на весь щиток?
Можна, але при витоку на будь-якій лінії знеструмиться увесь будинок. Для селективності краще комбінувати загальне протипожежне ПЗВ (100–300 мА) з дифавтоматами (30 мА) на критичних групах — схема 2 вище.
❓ Яку чутливість ПЗВ обрати: 10 мА чи 30 мА?
Для захисту людей (ванна, розетки) — 30 мА. ПЗВ на 10 мА доцільне тільки для окремої лінії ванної кімнати. На вводі для протипожежного захисту — 100–300 мА [2].
❓ Чи працює ПЗВ без заземлення?
Так, але з заземленням (TN-S або TN-C-S) ПЗВ реагує швидше: витік на корпус одразу створює дисбаланс, і апарат вимикає лінію ще до контакту з людиною [1][2].
❓ Що робити, якщо апарат постійно вибиває?
Перевірте: (1) чи не об'єднані нулі різних груп, (2) чи немає пошкодження ізоляції, (3) чи не заведений PE на нульову шину. Від'єднуйте групи по черзі — знайдете несправну лінію.
❓ Чим ПЗВ відрізняється від дифавтомата?
ПЗВ реагує тільки на витік струму і потребує окремого автомата перед собою. Дифавтомат = ПЗВ + автоматичний вимикач в одному корпусі. Обирати між ними — у статті ПЗВ чи дифавтомат — що обрати.
