ПЗВ чи дифавтомат - що обрати для квартири та будинку
Коротко про головне
Універсальної відповіді немає: ПЗВ + автомат виграє за вартістю та зручністю діагностики у великих щитках, а дифавтомат економить місце й спрощує монтаж у компактних квартирних щитках і на окремих лініях.
Ключовий момент: вибір залежить від розміру щитка, бюджету та кількості ліній. Досвідчені проєктувальники часто комбінують обидва рішення в одному щитку.
Привіт, я інженер відділу технічної підтримки UEC. Щодня консультую електриків та проєктувальників щодо комплектації щитків диференційним захистом — від бюджетних серій до преміальних імпортних апаратів.
У цій статті ми порівняємо зв'язку ПЗВ + автомат і дифавтомат за 8 ключовими параметрами, розберемо сценарії застосування та допоможемо обрати оптимальне рішення для вашого об'єкта.
Що таке ПЗВ і що таке дифавтомат — різниця в одному реченні
Реагує лише на витік струму
ПЗВ (пристрій захисного відключення, він же УЗО) — реагує виключно на витік струму, тобто на різницю між фазним і нульовим провідником. Якщо людина торкнулася оголеного дроту, ПЗВ за 20–30 мс розімкне коло. Але від короткого замикання чи перевантаження він не захистить — для цього потрібен окремий автоматичний вимикач, який ставлять послідовно.
Захищає від усього одразу
Дифавтомат (диференційний автоматичний вимикач, за ДСТУ EN 61009-1) — це комбінований апарат, що об'єднує функції ПЗВ та автоматичного вимикача в одному корпусі. Один пристрій захищає і від витоку, і від перевантаження, і від короткого замикання.

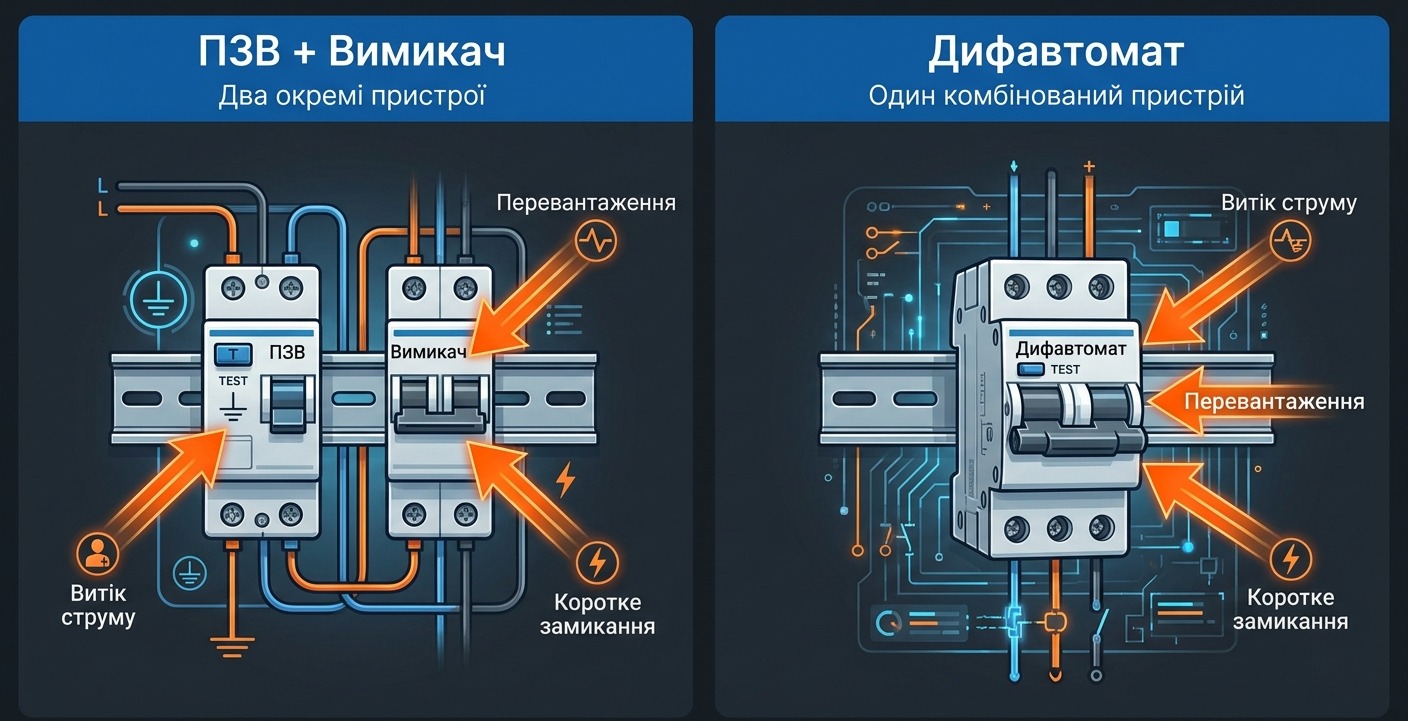

Простіше кажучи: ПЗВ + автомат = два пристрої з тією ж функцією, що й один дифавтомат.
Як відрізнити візуально
На практиці електрики розрізняють ці пристрої за трьома ознаками:
- Маркування номінального струму. На ПЗВ вказано лише число (наприклад, 25 А). На дифавтоматі перед числом стоїть літера характеристики спрацювання — C16, C25, B32.
- Схема на корпусі. ПЗВ зображує лише диференційний трансформатор. Дифавтомат додатково показує електромагнітний та тепловий розчіплювачі.
- Абревіатура. ПЗВ — «ВДТ» (вимикач диференційного струму). Дифавтомат — «» (автоматичний вимикач диференційного струму).

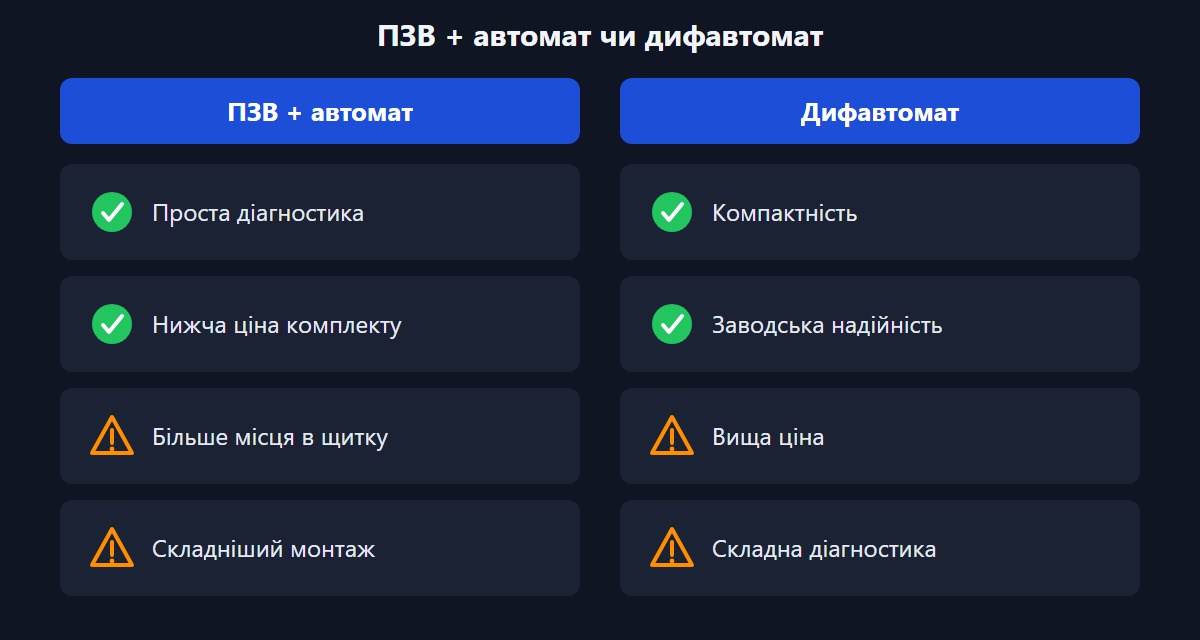

Порівняльна таблиця: ПЗВ + автомат проти дифавтомата
| Параметр | ПЗВ + автомат | Дифавтомат |
|---|---|---|
| Захист від витоку струму | Так (ПЗВ) | Так (вбудований модуль) |
| Захист від КЗ та перевантаження | Так (автомат) | Так (вбудований розчіплювач) |
| Місце в щитку | 3–4 модулі на DIN-рейці | 2 модулі на DIN-рейці |
| Діагностика при спрацюванні | Легко: бачимо, що саме спрацювало — ПЗВ чи автомат | Складно: потрібен додатковий аналіз причини відключення |
| Вартість комплекту | Нижча на 30–50 % за аналогічний номінал | Вища, але один пристрій замість двох |
| Заміна при поломці | Міняємо лише зламаний компонент | Міняємо весь апарат цілком |
| Складність монтажу | Більше з'єднань, вища ймовірність помилки | Менше з'єднань, простіший монтаж |
| Надійність | Залежить від якості обох компонентів | Заводська калібровка, узгоджена робота модулів |
Увага! Робота з електрообладнанням небезпечна для життя!
Роботи з електрощитком потребують кваліфікації не нижче III групи з електробезпеки. Доручайте монтаж ліцензованому електрику. Всі роботи повинні виконуватися зі знятою напругою — перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.

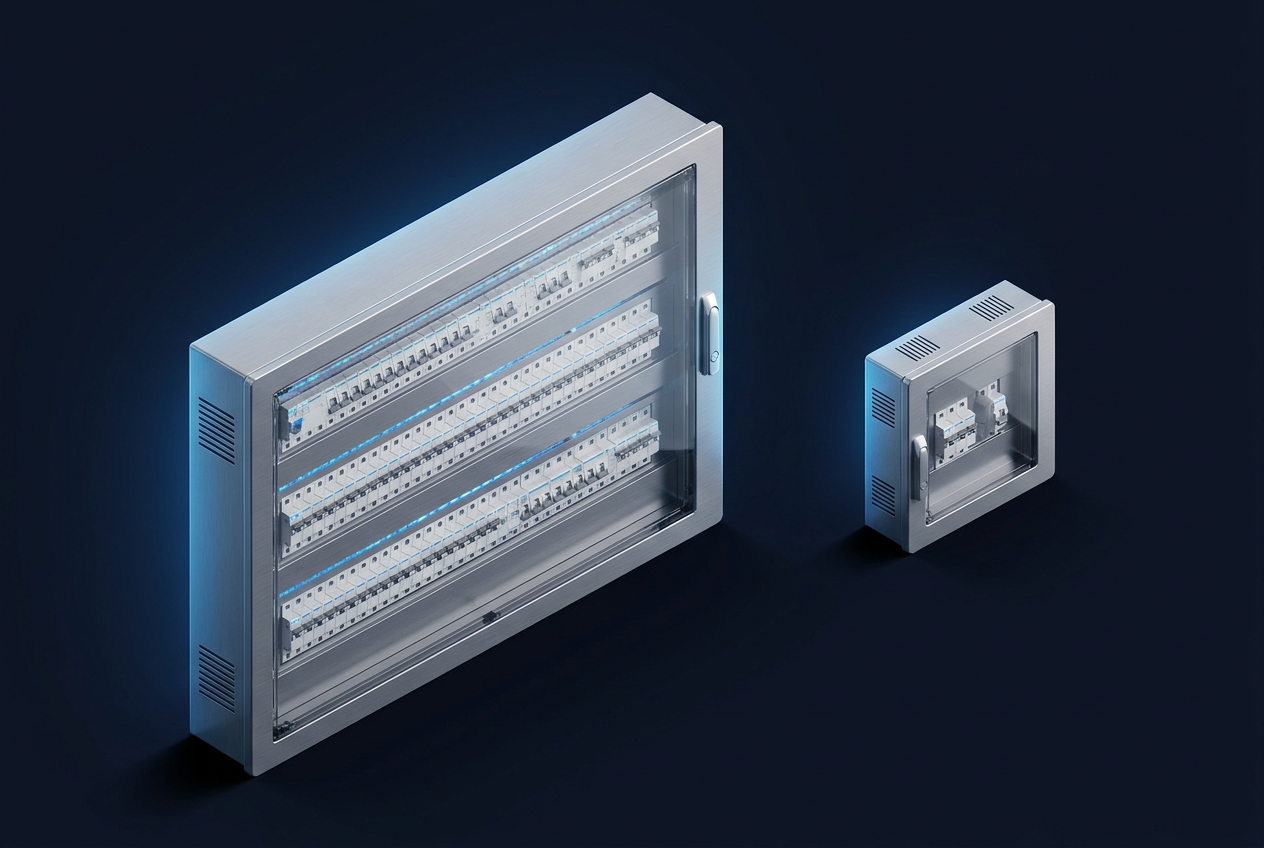

Коли краще ПЗВ + автомат, а коли — дифавтомат
Обирайте зв'язку ПЗВ + автомат, якщо:
- Великий розподільчий щит (24+ модулі). Місця достатньо, а економія на кожній лінії суттєва — особливо коли ліній 8–12.
- Потрібна швидка діагностика. У виробничих приміщеннях та великих будинках критично розуміти причину відключення без виклику електрика. Якщо вибив автомат — перевантаження; вибило ПЗВ — витік.
- Бюджет обмежений. Для типової квартири з 6–8 групами різниця у вартості може сягати 30–50 % на користь зв'язки.
- Часті перевантаження. Якщо автомат спрацьовує регулярно (стара проводка, потужне обладнання), дешевше замінити один автомат, ніж весь дифавтомат.
Обирайте дифавтомат, якщо:
- Обмежене місце в щитку. У квартирних щитках на 12–18 модулів кожна позиція на рахунку. Дифавтомат економить 1–2 модулі на кожній лінії.
- Мокрі зони та окремі лінії. Для бойлера, пральної машини, посудомийки, ванної кімнати — один апарат забезпечує повний захист без зайвих з'єднань.
- Новобудова або капітальний ремонт. При проєктуванні з нуля дифавтомати спрощують схему та зменшують кількість точок контакту.
- Вимога ПУЕ щодо індивідуального захисту. Пункт 7.1.79 ПУЕ рекомендує встановлювати диференційний захист на кожну групу розеток з номінальним відключаючим диференційним струмом не більше 30 мА [2].
Комбінований підхід — золота середина
Досвідчені проєктувальники часто поєднують обидва рішення в одному щитку:
- Групове ПЗВ на 3–4 лінії освітлення (один ПЗВ на 40–63 А + окремі автомати на кожну лінію).
- Індивідуальні дифавтомати на критичні споживачі: бойлер, пральна машина, кондиціонер, електроплита.
Такий підхід — оптимальний баланс між вартістю, місцем у щитку та зручністю обслуговування. Саме його рекомендуємо клієнтам у більшості проєктів.
Що дешевше: ПЗВ + автомат чи дифавтомат
Вартість залежить від бренду, номіналу та типу (AC або A). Наведемо порівняння на прикладі продукції з нашого каталогу — без конкретних цін, які змінюються.
Бюджетний сегмент: UEC
- ПЗВ серії SB-R10N (2P, 30 мА, тип AC) + автоматичний вимикач SB-C — два пристрої, 3 модулі в щитку. Гарантія 7 років.
- Дифавтомат серії SB-R10 (1P+N, C-характеристика, 30 мА, 6 кА) — один пристрій, 2 модулі. Гарантія 7 років.
Зв'язка ПЗВ серії UEC + автомат обійдеться дешевше на 30–40 % за одну лінію. Але при 8 лініях загальна різниця у вартості зменшується за рахунок економії на DIN-рейці, корпусі щитка та роботі електрика.
Преміальний сегмент: GEWISS
- GEWISS MDC60 Compact RCBO (1P+N, 6 кА, тип AC або A, 30 мА) — італійське виробництво, підвищена надійність, компактний корпус 2 модулі. Оптимальний вибір для об'єктів з високими вимогами до якості комплектуючих.
Для комерційних та відповідальних об'єктів (медичні заклади, дитячі установи) інвестиція у преміальний дифавтомат виправдана довговічністю та стабільністю характеристик.
Повний каталог пристроїв диференційного захисту доступний на сайті з актуальними цінами та технічними характеристиками.

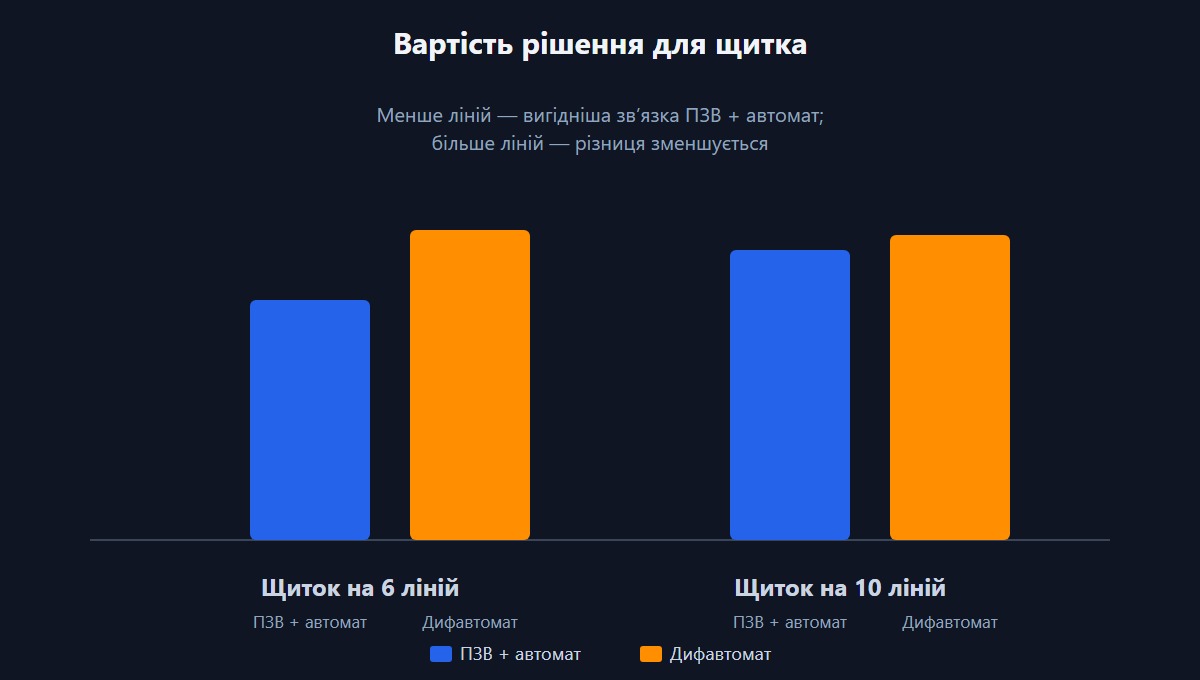

Формула розрахунку для щитка
Порівнюйте не «ціна за штуку», а загальну вартість рішення для всього щитка:
Варіант А (ПЗВ + автомати): вартість ПЗВ × кількість груп ÷ 3–4 + вартість автомата × кількість ліній + вартість більшого корпусу щитка.
Варіант Б (дифавтомати): вартість дифавтомата × кількість ліній + вартість меншого корпусу щитка.
При 6 лініях варіант А зазвичай дешевший. При 10+ лініях різниця нівелюється за рахунок економії на корпусі щитка та монтажних роботах.
Тип AC чи тип A — що обрати
Окрім вибору між ПЗВ та дифавтоматом, зверніть увагу на тип диференційного захисту:
Змінний струм витоку
Тип AC — реагує на змінний синусоїдальний струм витоку. Підходить для освітлення, розеткових груп без електроніки.
Змінний + пульсуючий струм
Тип A — додатково реагує на пульсуючий постійний струм витоку. Обов'язковий для ліній з частотними перетворювачами, зарядними станціями, індукційними плитами та інверторною технікою.
Згідно з ДСТУ EN 61008-1 та IEC 61008, для сучасної квартири з інверторним кондиціонером та індукційною плитою тип A — обґрунтований вибір [3]. Обидві серії UEC (SB-R10N та SB-R10) і GEWISS Compact RCBO доступні в типах AC та A.

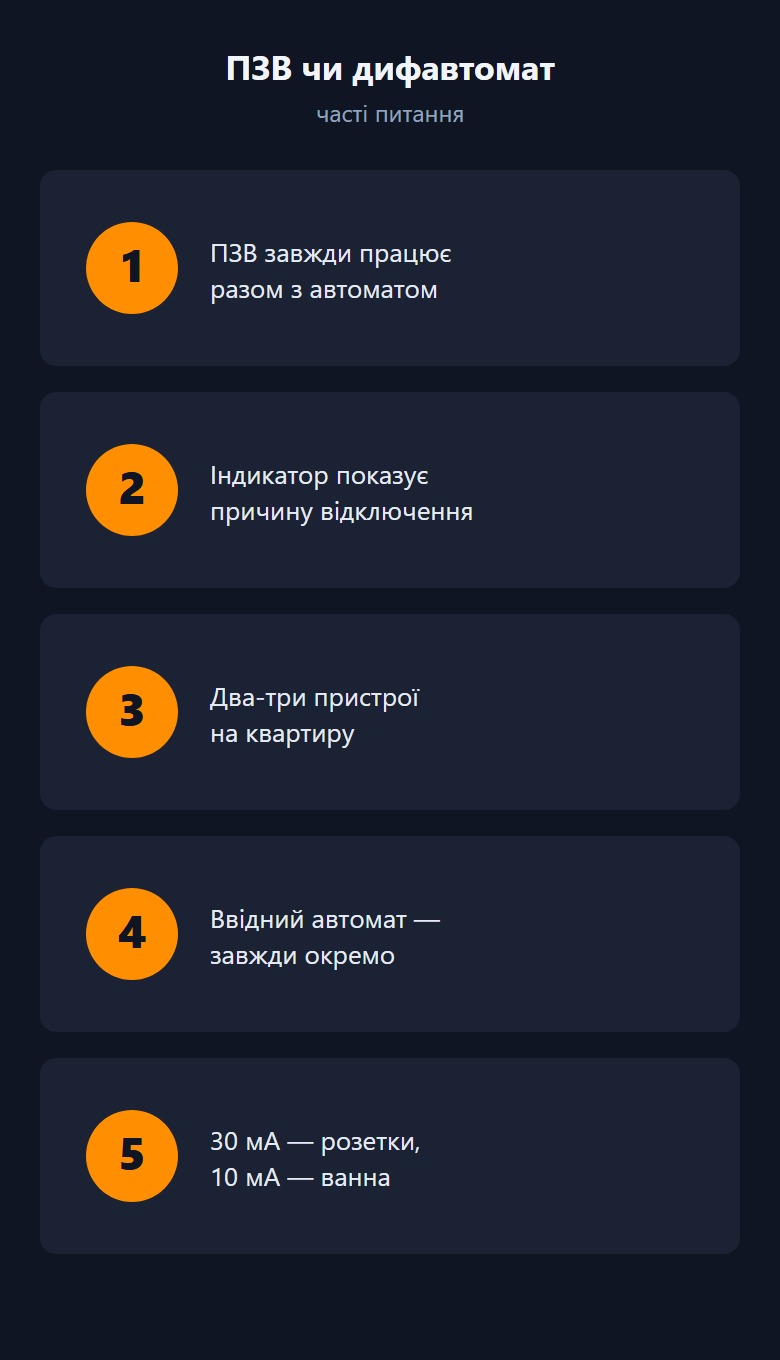

FAQ — ПЗВ чи дифавтомат
❓ Чи можна ставити ПЗВ без автоматичного вимикача?
Ні. ПЗВ не має захисту від короткого замикання та перевантаження. Без автомата при КЗ через ПЗВ потече струм у тисячі ампер, що призведе до пожежі. Завжди встановлюйте автоматичний вимикач послідовно перед ПЗВ. Номінальний струм автомата повинен бути не більший за номінальний струм ПЗВ.
❓ Дифавтомат спрацьовує — як зрозуміти причину?
Якщо на корпусі є індикаторне віконце (механічний прапорець), воно покаже причину: витік чи перевантаження. У моделях без індикатора — відключіть усі споживачі, увімкніть дифавтомат. Якщо тримається — підключайте прилади по одному. Детальну схему діагностики описано у статті Як правильно підключити дифавтомат.
❓ Скільки ПЗВ потрібно на квартиру?
Мінімум — одне ПЗВ на вводі (протипожежне, 100–300 мА). Оптимально — додаткові ПЗВ або дифавтомати на групи розеток (30 мА) та окремо на мокрі зони (30 мА, тип A). Для типової двокімнатної квартири з 6–8 групами достатньо 2–3 ПЗВ або комбінації ПЗВ + дифавтоматів.
❓ Чи замінює дифавтомат ввідний автомат?
Ні. Дифавтомат захищає конкретну лінію. Ввідний автомат обмежує загальний струм споживання квартири згідно з виділеною потужністю. Це різні функції, і обидва пристрої мають бути у щитку.
❓ Яка чутливість IΔn обрати: 10 мА чи 30 мА?
30 мА — стандарт для захисту людини від ураження струмом (ПУЕ, п. 7.1.79). 10 мА — для особливо небезпечних умов: ванна кімната, дитяча. Але 10 мА може давати хибні спрацювання при довгих кабельних лініях або великій кількості споживачів на одній групі.
