Яку відключаючу здатність автомата вибрати: 4.5 кА, 6 кА чи 10 кА — порівняння та вибір для дому і бізнесу
Коротко про головне
- 4.5 кА — коли доречно: Застосовуйте виключно для віддалених мереж (старі дачні кооперативи) з підтвердженим низьким струмом КЗ. Економічний варіант, що вимагає обережності.
- 6 кА — стандарт для квартир: "Золота середина" для 90% міського житла та новобудов. Забезпечує необхідний запас безпеки (safety margin) у побутових щитах.
- 10 кА — високі ризики: Обов'язково біля трансформаторних підстанцій (ТП), у ввідних щитах котеджів та на комерційних об'єктах. Гарантія захисту при потужних аваріях.
Привіт, я Олег Лук'янчук, інженер з технічного навчання в UEC. З дипломом "з відзнакою" та бекграундом роботи в лабораторії діагностики залізниці, я не терплю поверхневих рішень.
У цій статті я детально розберу, яку відключаючу здатність (Icn) автомата обрати — 4.5, 6 чи 10 кА — для різних типів об'єктів, та покажу покроковий алгоритм вибору.
Швидка відповідь: що ставити у квартирі/будинку/біля підстанції (матриця рішень)
Відключаюча здатність (Icn) — це граничний струм короткого замикання, який автоматичний вимикач здатен безпечно розірвати, не вибухнувши і не зваривши контакти. Цей параметр вимірюється в кілоамперах (кА). Для типового житлового фонду 6 кА — це базовий стандарт надійності. Якщо ви маєте справу зі старими мережами і не маєте точних даних, обирайте мінімум 6 кА, щоб перекрити можливі піки. Біля трансформаторної підстанції (ТП) або на виробництві ризики зростають експоненціально, тому перехід на 10 кА є безальтернативним.
З мого досвіду комплектації об'єктів в UEC, я завжди починаю з оцінки "географії" об'єкта. У київській квартирі, збудованій після 2010 року, розрахунковий струм КЗ (Isc) рідко перевищує 1–1,5 кА на розетках, тому автомат 6 кА (наприклад, GEWISS) працює з величезним запасом. Проте у будинках, розташованих "під парканом" підстанції, струм може досягати 7–9 кА — тут економія на 10-кілоамперному автоматі може коштувати щитка.
Матриця підбору відключаючої здатності (Icn)
Оберіть рядок, що відповідає вашому об'єкту, і дотримуйтесь рекомендованого значення Icn.
| Сценарій | Рекомендована Icn | Чому | Ризик якщо менше | Що перевірити |
|---|---|---|---|---|
| Квартира (місто) | 6 кА | Типовий Isc 1–2 кА (ввод) | Руйнування камери при КЗ | Петля фаза-нуль |
| Приватний будинок | 6-10 кА | Залежить від відстані до ТП | Пожежа в щиті | Довжину ввідної лінії |
| Дача / Гараж | 4.5-6 кА | Високий опір довгих ліній | Зайва економія | Стан повітряної лінії |
| Комерція (офіс) | 6-10 кА | Насиченість технікою | Пошкодження обладнання | Потужність трансформатора |
| Виробництво | 10-15 кА+ | Високі струми, індуктивність | Зупинка всієї лінії | Проєкт електропостачання |
| Щит біля ТП (<100м) | 10 кА | Максимальний струм КЗ | Вибух автомата | Імпеданс лінії |
⚠ УВАГА: Розрахунок струму короткого замикання та вибір апаратів захисту для складних, трифазних або виробничих об'єктів повинен виконувати виключно кваліфікований інженер-проектувальник. Помилка у виборі номіналу відключаючої здатності може призвести до пожежі.
Каталог автоматів (4.5 кА / 6 кА / 10 кА) — підібрати та купити
У каталозі UEC ми реалізували зручну систему фільтрації. Щоб не переплачувати, спочатку оберіть параметр Icn (Номінальна відключаюча здатність):
- Оберіть 6 кА для квартир та більшості приватних будинків.
- Оберіть 10 кА для ввідних щитів та комерції.
Далі уточніть номінальний струм (наприклад, 16А для розеток), криву відключення (B або C) та бренд.
⚡ Серія 6 кА (побутова)
Оптимальний вибір для квартирної проводки. Крива C, стандарт IEC 60898-1.
⚡ Серія 10 кА (професійна)
Професійна серія для вводу або відповідальних навантажень. Крива B, посилена контактна група.
⚡ Серія 4.5 кА (економ)
Бюджетне рішення для гаражів та дачних кооперативів з довгими лініями.
Для глибшого розуміння параметрів рекомендую ознайомитися з нашими стрічками про розрахунок номіналу автомата для мережі 220В та які наслідки вибору автомата не тієї характеристики. Також важливо знати, як вибрати кількість полюсів, щоб комплектація щита була коректною.

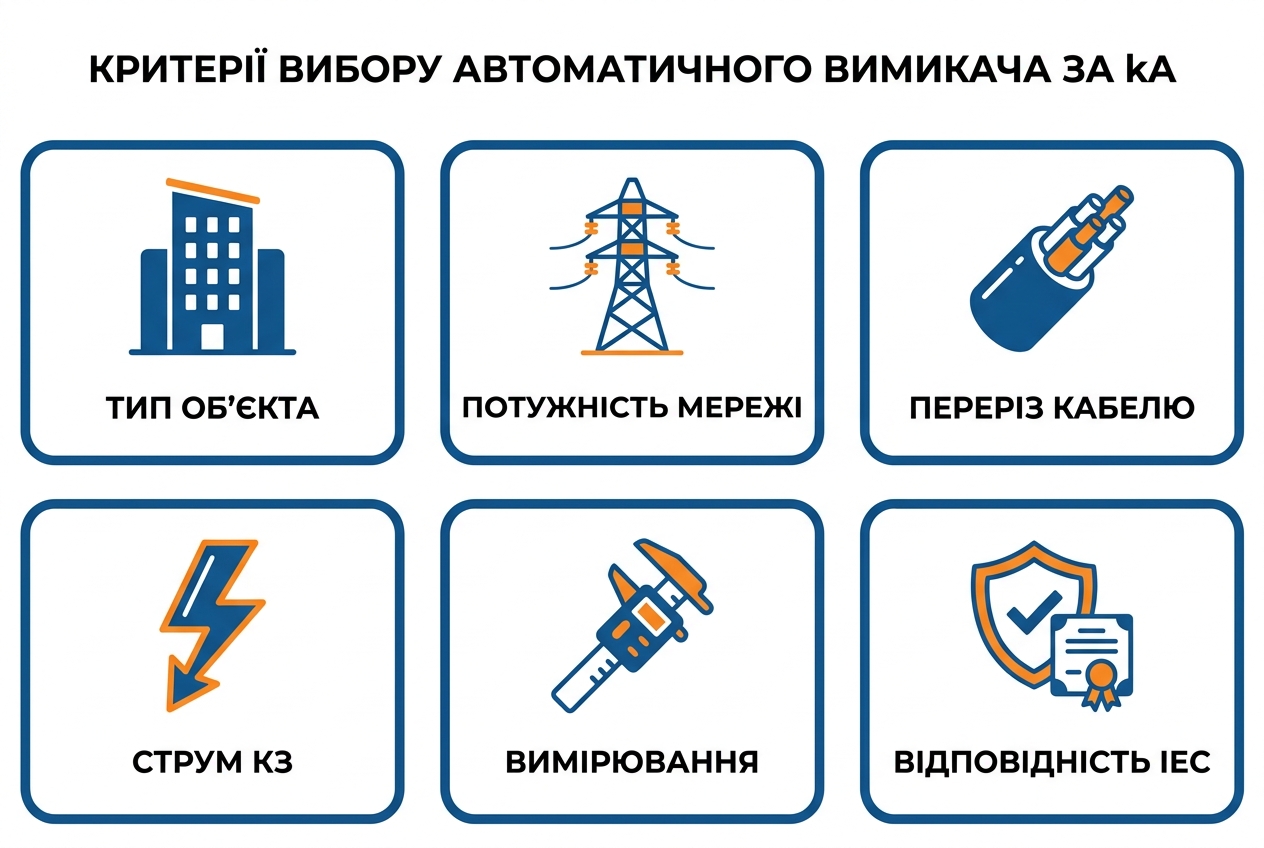

Як правильно вибрати автоматичний вимикач по кА (відключаючій здатності)?
Відключаюча здатність автоматичного вимикача по кА (Icn) — це параметр, що гарантує вашу фізичну безпеку в момент аварії. Головне правило вибору — номінал автомату (його здатність розірвати коло) повинен бути вищим за розрахунковий струм короткого замикання в точці установки. Якщо автомат розрахований на 4.5 кА, а реальне замикання дасть 6 кА, контакти просто зваряться, і захист не спрацює.
Щоб вибрати правильний пристрій, оцініть наступні фактори:
- Тип об'єкта: Житловий будинок у місті зазвичай вкладається в рамки 6 кА. Промисловий об'єкт або офіс вимагає 10 кА і вище.
- Віддаленість від трансформаторної підстанції: Якщо ТП знаходиться ближче ніж 100-150 метрів, струми КЗ зростають різко.
- Якість та стан електромережі: Старі алюмінієві лінії мають вищий опір, що знижує струм КЗ (іноді достатньо 4.5 кА), мідні нові лінії — навпаки.
- Наявність даних: Ідеальний варіант — інструментальний вимір петлі "фаза-нуль".
- Стандарти: Завжди обирайте обладнання, що сертифіковане за IEC/EN 60898-1 (побутовий) або IEC 60947-2 (промисловий).
З мого досвіду роботи на залізниці, де кожен ампер має значення, помилка в оцінці Icn неприпустима. В UEC ми часто стикаємося з ситуацією, коли клієнти намагаються заощадити на вводному автоматі для котеджу. Ми завжди наполягаємо: якщо не робили розрахунок — беріть із запасом.
Корисні стандарти:
- IEC 60898-1: Автоматичні вимикачі для захисту від надструмів побутового призначення (діапазон до 10 кА).
- IEC 60947-2: Комутаційна апаратура промислового призначення (вимоги жорсткіші, Icu може сягати 50–100 кА).
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
У чому різниця між 4.5 кА, 6 кА та 10 кА (Icn) — простими словами

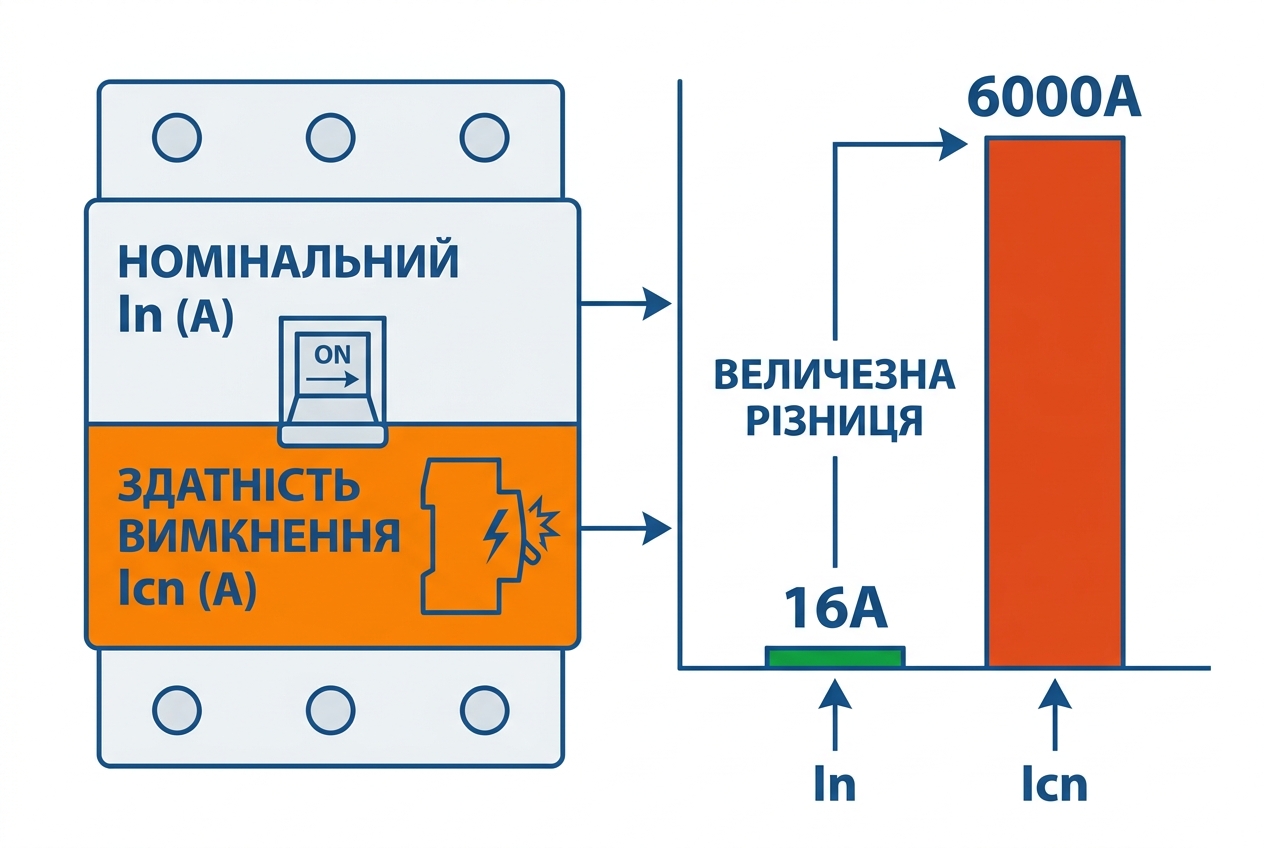

Що таке вимикальна здатність (Icn) і чим вона відрізняється від номіналу (A)
Важливо не плутати два поняття. Номінальний струм (In) (наприклад, 16А, 25А) — це робочий режим, при якому автомат працює роками. Відключаюча здатність (Icn) (4500, 6000, 10000 А) — це показник "героїзму" автомата: який максимальний удар він витримає один-два рази, врятує лінію і не згорить сам.
Наприклад, маркування C16 6000 означає: прилад штатно пропускає 16 Ампер, але при короткому замиканні здатен безпечно розірвати дугу силою в 6000 Ампер (6 кА). Якщо в момент аварії струм підскочить до 8000 А, цей автомат може зруйнуватися, викинувши розпечену плазму назовні. Як зазначають експерти onccy.com [1], "нездатність перервати струм несправності може призвести до серйозних наслідків, таких як пошкодження обладнання або пожежа".
«Icn обирають не 'на око', а виходячи з розрахункового струму КЗ в конкретній точці мережі. Заниження цього параметра — пряма дорога до заміни щита.»
— Олег Лук'янчук, експерт UEC
Детальніше про відключаючу здатність 4.5 кА, 6 кА чи 10 кА читайте у нашій спеціалізованій статті.
Автомат 4.5 кА чи 6 кА: в чому різниця і який краще обрати?
Часто виникає дилема: автомат 4.5кА чи 6кА? Головна різниця — це запас міцності контактної групи та конструкція дугогасної камери. Автомат 6кА має більш масивні контакти та ефективнішу систему гасіння дуги. У порівнянні з ним, 4.5 кА — це компроміс.
Якщо говорити про те, що обрати, то для сучасної квартири переваги 6 кА очевидні: це відповідність актуальним європейським нормам і надійність. Ціна моделі на 4.5 кА може бути нижчою на 15-20%, але чи варта ця економія зниження пожежної безпеки? Стандарт ДСТУ (гармонізований з IEC) не забороняє 4.5 кА, але побутове використання все більше зміщується в бік 6 кА як універсального рішення.
| Параметр | 4.5 кА (Економ) | 6 кА (Стандарт) |
|---|---|---|
| Номінальна відключаюча здатність | 4500 А | 6000 А |
| Відповідність стандартам | Базовий IEC 60898-1 | Основний IEC 60898-1 |
| Рекомендоване застосування | Дачі, старі мережі, тимчасові споруди | Квартири, офіси, приватні будинки |
| Орієнтовна ціна | 100–150 грн | 150–250 грн |
Де в цьому ряду 10 кА: коли потрібен підвищений запас
Автомати на 10 кА — це "важка артилерія" для модульного обладнання. Вони потрібні там, де опір мережі мізерний, і струм КЗ може миттєво зрости до величезних значень. Це не завжди "краще для всіх" — встановлення 10 кА на лінію освітлення в дальній кімнаті панельного будинку є технічно допустимим, але фінансово недоцільним.
Ставте 10 кА, якщо:
- Відстань від будівлі до трансформаторної підстанції менше 150 метрів.
- Це ввідний автомат у головному розподільчому щиті (ГРЩ) будівлі.
- Об'єкт має власну підстанцію або потужний генератор.
- Вимірювання петлі фаза-нуль показало очікуваний струм КЗ вище 5,5 кА.
- У щиті встановлено промислове обладнання з високими пусковими струмами.
- Це комерційний об'єкт (ТРЦ, офісний центр) з високими вимогами до надійності.
Як зазначають у дослідженні tosunlux.eu [3], автомати 10 кА здатні безпечно переривати струми пошкодження до 10 000 ампер, що робить їх стандартом для промисловості та об'єктів поблизу підстанцій. Корисно також знати, як розрахувати автомат за потужністю, щоб комплексно підійти до вибору.
Коли варто обрати автомат 4.5 кА (4500A)
Типові сценарії (де 4.5 кА зазвичай достатньо)
Автомати 4.5 кА (або просто 4500) досі зустрічаються в продажу і мають свою нішу. Їх використання виправдане там, де фізика мережі "гасить" струм короткого замикання. Довгі лінії електропередач (особливо старі повітряні лінії в сільській місцевості) мають високий опір. Це природним чином обмежує струм КЗ до значень 0,5–1,5 кА.
В таких умовах встановлення автомата на 4.5 кА є технічно допустимим. Часто їх ставлять на кінцеві групи освітлення в дачних будиночках або гаражних кооперативах, віддалених від ТП. Однак, я рекомендую це робити лише після перевірки.
Ризики економії: що станеться, якщо 4.5 кА замало
Економія на цьому параметрі є, мабуть, найнебезпечнішою. Якщо в мережі з реальним струмом КЗ у 6000 А спрацює автомат на 4500 А, фізика процесу буде такою:
- 1. Руйнування контактів — Енергія дуги розплавить метал контактної групи швидше, ніж механізм встигне їх розвести на безпечну відстань.
- 2. Зварювання (спікання) — Контакти можуть "приваритися" один до одного. Автомат залишиться у включеному стані, а струм КЗ продовжить текти, розігріваючи проводку до займання.
- 3. Викид плазми — Дугогасна камера не впорається з тиском газів. Корпус автомата може розірвати, пошкодивши сусідні модулі в щиті.
- 4. Пожежа — Розпечені частини механізму або ізоляція проводів стають джерелом відкритого вогню.
Згідно з даними oohmage.com [4], більшість побутових стандартів у Великобританії вже вимагають мінімум 6 кА або навіть 10-16 кА залежно від вводу, що підтверджує світову тенденцію відмови від низьких номіналів Icn.
Чому 6 кА — стандарт для сучасних квартир і приватних будинків
Типові струми КЗ в міських мережах і "запас міцності" 6 кА
У міській забудові щільність підстанцій висока, а кабельні лінії виконані міддю з хорошим перерізом. Це забезпечує стабільну напругу, але й високі струми короткого замикання — зазвичай у діапазоні від 1 до 4 кА на вводі в квартиру. Автомат на 6 кА в таких умовах працює з коефіцієнтом запасу 1,5–2.
Це гарантує, що при аварії автомат не тільки відключить лінію, але й залишиться працездатним для подальшого використання. Саме тому для серій обладнання, які ми постачаємо в UEC (наприклад, побутові лінійки GEWISS), 6 кА є стандартом "за замовчуванням".

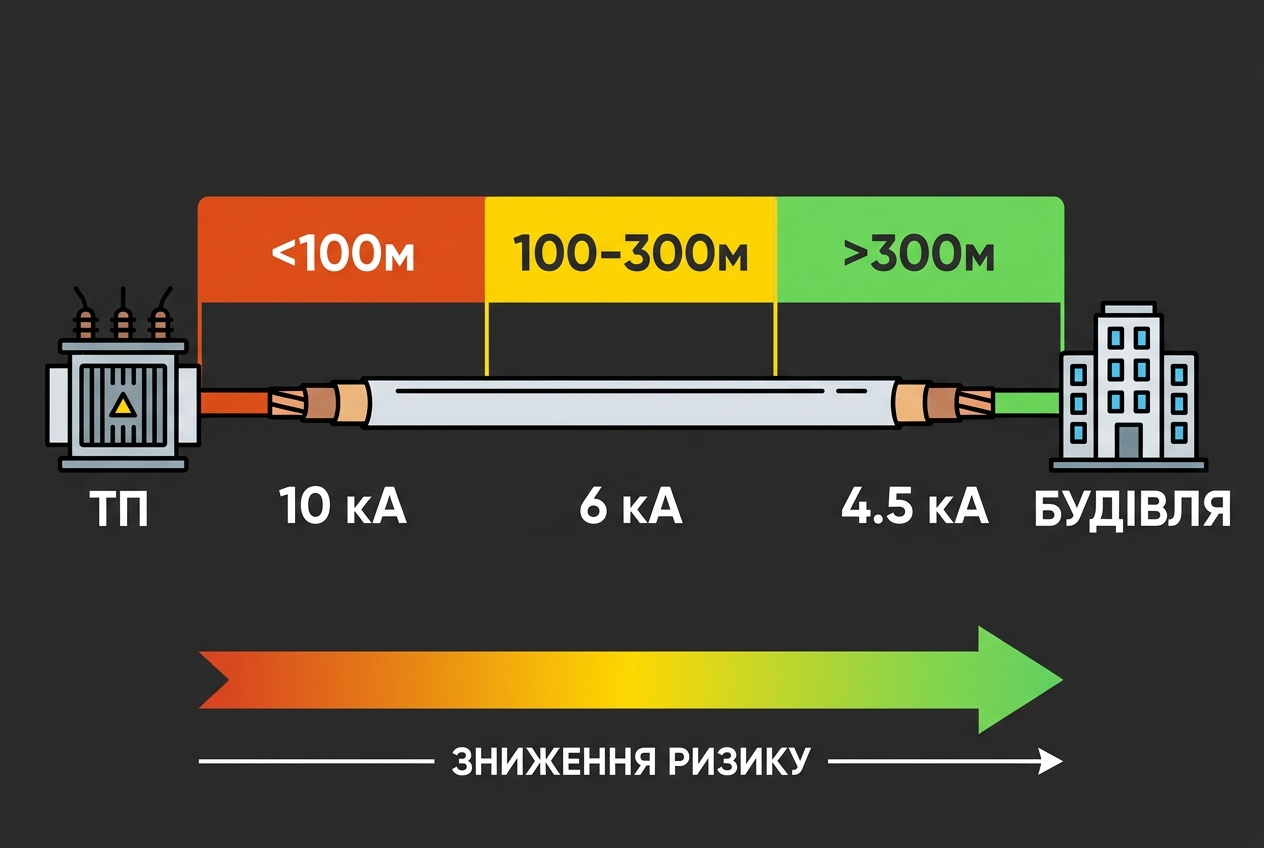

Вплив близькості трансформаторної підстанції на вибір Icn
Тут діє проста фізика: що менше метрів кабелю від ТП до вашого щита, то менший опір і то "зліший" струм короткого замикання.
- Далеко від ТП: Опір лінії працює як додатковий резистор, знижуючи струм КЗ.
- Близько до ТП: "Гальм" для струму майже немає.
Якщо ви живете в новобудові, і трансформаторна підстанція стоїть у дворі (або вбудована в будинок), довжина кабелю може складати всього 30–50 метрів. У такому випадку розрахунковий струм на вводі може легко перевищити 6 кА. Дослідження onccy.com [1] підтверджує: імпеданс трансформатора та короткі лінії — ключові фактори зростання Isc.
Як визначити потрібну відключаючу здатність (Icn) у вашій точці встановлення
Найнадійніше: вимір петлі "фаза-нуль" (імпеданс) і розрахунок струму КЗ
Найточніший спосіб дізнатися правду — це інструментальний вимір. Спеціаліст використовує прилад (наприклад, Sonel MZC-304 або аналоги), який на мікросекунди навантажує мережу і вимірює повний опір петлі "фаза-нуль". Знаючи напругу і опір, прилад автоматично розраховує очікуваний струм короткого замикання (Isc).
| Що виміряли/дізналися | Що це означає | Як впливає на Icn |
|---|---|---|
| Низький імпеданс (наприклад, 0,04 Ом) | Дуже високий Isc (>5 кА) | Обирайте 10 кА (з запасом) |
| Середній опір (0,1-0,3 Ом) | Помірний Isc (1-3 кА) | Достатньо 6 кА |
| Високий опір (>0,8 Ом) | Низький Isc (<0,5 кА) | Можливо 4.5 кА, але 6 кА краще |
⚠ Важливо: Такі вимірювання проводяться під напругою. Доручайте це лише сертифікованим електролабораторіям або електрикам з відповідною групою допуску.
Спрощений підхід без вимірювань: коли допустимо і як не помилитися
Якщо викликати лабораторію немає можливості, ми використовуємо метод оцінки ризиків. Це не дає 100% точності, але дозволяє уникнути грубих помилок.
Оцінка за типом об'єкта, роком будівництва та близькістю до ТП
Для нових ЖК та котеджних містечок з власними підстанціями ми апріорі рекомендуємо 10 кА на ввід і 6 кА на групи. Для старого житлового фонду ("хрущовки", "панельки") з алюмінієвою проводкою струми КЗ фізично не можуть бути високими через деградацію з'єднань, тому 6 кА там — це вже з великим запасом.
Чому "візьму як у сусіда" — погана стратегія
Сусід міг купити "дешевий" автомат на ринку, не розуміючи ризиків. Або у нього інша фаза, яка менш навантажена. Орієнтуйтеся на ваші умови. Як рекомендують на профільному ресурсі oohmage.com [4], "calculate your fault current... then choose a breaker where the Icu is at least 20% greater". Тобто запас у 20% — це мінімум.
- Який у вас тип об'єкта? Дачний будинок (дерев'яний/далекий) Квартира в місті Комерція / Виробництво
- Як далеко трансформаторна підстанція? Бачу її у вікно / у дворі Десь у кварталі (100-300м) Не знаю / Дуже далеко
Для точного підбору рекомендую також ознайомитися з таблицею вибору автомата за перерізом кабелю.
Стандарти та маркування: як прочитати автомат і не купити "підробку"
Які стандарти зустрічаються на автоматах (IEC/EN/ДСТУ) і що це означає
На корпусі якісного автомата завжди вказано стандарт.
- IEC/EN 60898-1: Це "побутовий" стандарт. Прилади, сертифіковані за ним, прості в обслуговуванні (можуть керуватися некваліфікованим персоналом) і зазвичай мають Icn до 6 кА або 10 кА.
- IEC/EN 60947-2: "Промисловий" стандарт. Тут вимоги до випробувань значно жорсткіші. Автомати тестуються в екстремальних умовах.
При виборі для дому шукайте посилання на 60898.
| Стандарт | Сфера застосування | Типові Icn | Примітки |
|---|---|---|---|
| IEC 60898-1 | Житлові будинки, офіси | 4.5, 6, 10 кА | Нерегульовані розчіплювачі |
| IEC 60947-2 | Промисловість, ГРЩ | 15 кА - 100 кА | Допускає налаштування захистів |
Джерела для перевірки: IEC 60898-1 - Circuit-breakers for overcurrent protection for household installations. Каталоги технічних характеристик UEC / GEWISS (доступні за запитом).

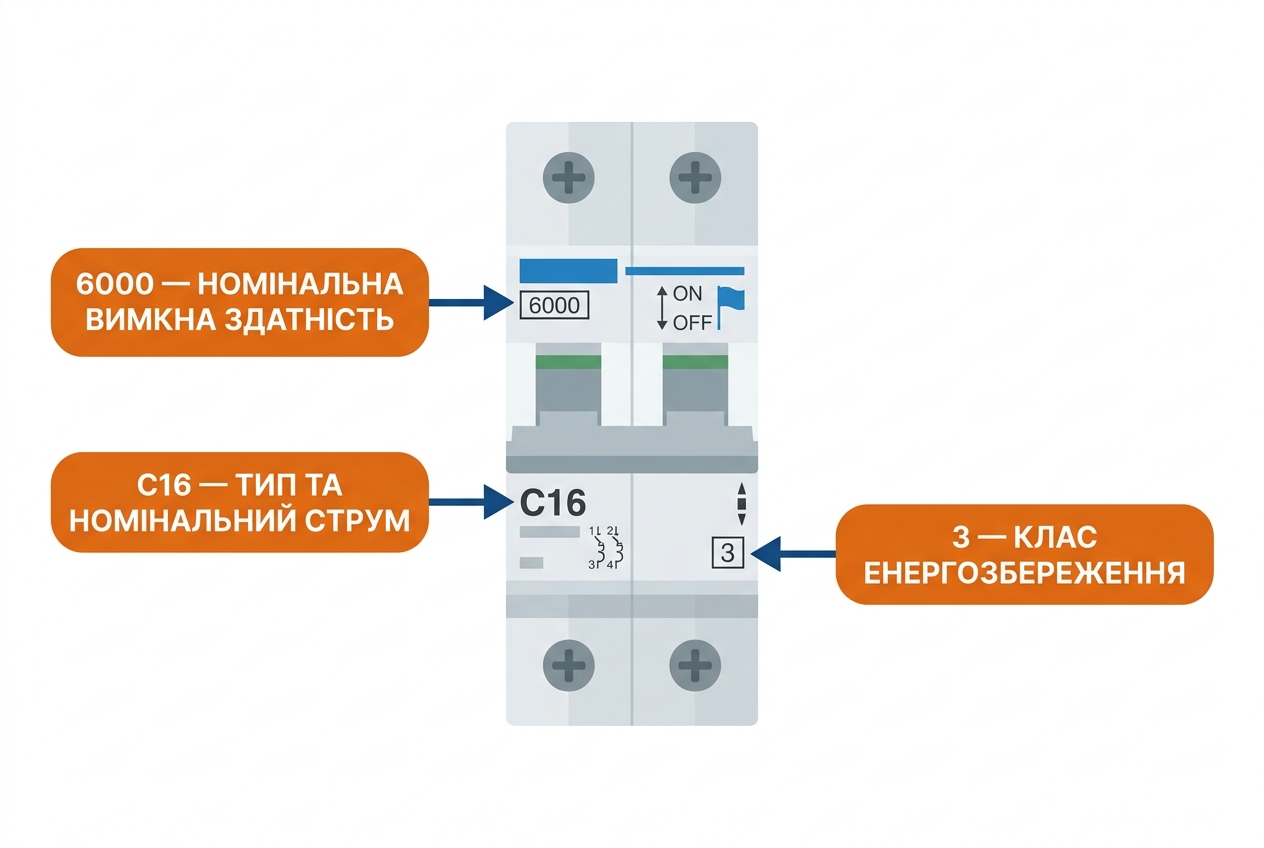

Де на корпусі вказані 4.5/6/10 кА: приклади маркування
Бренди маркують відключаючу здатність по-різному, але логіка єдина. Шукайте прямокутник або цифру на фронтальній частині:
- 6000 або 6kA (часто в прямокутній рамці).
- 4500 або 4.5kA.
- 10000 або 10kA.
Важливо не сплутати це число з класом обмеження енергії (цифра 3 в квадратику) або номінальним струмом (наприклад, B16).
Поширені помилки та міфи при виборі відключаючої здатності
“Чим більше, тим краще” — коли 10 кА не дає користі
Міф про те, що автомат на 10 кА спрацює "швидше" або "краще" на слабкій лінії — це помилка. Швидкість спрацювання залежить від кривої (B, C, D), а не від кА. Якщо ваш струм КЗ всього 500 А, то автомат на 6 кА і на 10 кА спрацюють ідентично. Переплата за 10 кА в сільському будинку часто не має технічного сенсу.
Плутанина: номінальний струм (A) vs відключаюча здатність (кА)
Деякі користувачі думають, що автомат "на 6000 А" буде вибивати постійно. Ні, це лише його межа витривалості. Робочий струм — це цифра біля літери (напр., C16).
| Міф | Реальність | Як діяти |
|---|---|---|
| “10 кА краще захистить техніку” | кА захищає сам автомат і щит від вибуху, а не телевізор. | Обирайте кА за розрахунком КЗ, а для техніки ставте реле напруги. |
| “Можна ставити будь-який автомат” | Слабкий автомат при сильному КЗ стане джерелом пожежі. | Не економте на ввідному автоматі. |
| “Дешевий китайський 6кА такий же як бренд” | Без сертифікації цифра на корпусі — це просто декор. | Перевіряйте сертифікати IEC. |
Порівняння серій і брендів: на що дивитись, окрім кА
При виборі між умовним GEWISS (Італія) та бюджетними аналогами, дивіться глибше, ніж на цифру "6000".
- Вага: Якісний автомат важчий через масивні мідні котушки та дугогасні грати.
- Дугогасіння: У бюджетних моделей камера має 5-7 пластин, у професійних — 11-13. Це безпосередньо впливає на здатність погасити дугу.
- Клеми: Наявність насічок та правильний сплав запобігають перегріву контакту.
- Гарантія: Офіційні постачальники (як UEC) дають гарантію, що підтверджує ресурс механізму.
Політика прозорості: Ми рекомендуємо обладнання UEC та GEWISS, оскільки безпосередньо контролюємо їх якість та відповідність стандартам IEC. Однак принципи вибору Icn, викладені у цій статті, є універсальними для будь-якого сертифікованого бренду.
Також зверніть увагу на модульні автоматичні вимикачі для квартири, щоб порівняти різні серії.
Покроковий алгоритм вибору Icn (4.5/6/10 кА) під ваш щит
- Крок 1: Локалізація. Визначте, куди ставите автомат. Ввід у будинок? (Потрібен максимум). Група розетки спальні? (Можна менше, якщо дозволяє каскадування).
- Крок 2: Оцінка мережі. Дізнайтеся відстань до ТП. Якщо є можливість — замовте вимір петлі "фаза-нуль".
- Крок 3: Вибір номіналу. Отриманий розрахунковий струм КЗ помножте на 1.2 (+20% запасу). Округлить до найближчого стандартного значення (4.5, 6, 10) в більшу сторону.
- Крок 4: Перевірка сумісності. Переконайтеся, що обраний автомат сумісний з гребінками та іншими пристроями у вашому щиті (ПЗВ, реле).
FAQ — експертні відповіді щодо безпеки (4.5 кА / 6 кА / 10 кА)
❓ Чи можна встановити 6 кА замість 4.5 кА?
Так, безумовно. Це називається підвищенням надійності. Встановлення автомата з вищою відключаючою здатністю (6 кА замість 4.5 кА) ніяк не шкодить проводці, а навпаки — дає додатковий запас міцності на випадок серйозної аварії.
❓ Що буде, якщо відключаюча здатність буде недостатньою?
При короткому замиканні, струм якого перевищить можливості автомата, контакти можуть зваритися, а корпус — зруйнуватися. Це створює пряму загрозу пожежі в електрощиті.
❓ Чи потрібно міняти автомати при заміні проводки?
Бажано. Нова мідна проводка має менший опір, ніж стара алюмінієва. Це означає, що струми КЗ зростуть. Старі автомати на 4.5 кА можуть вже не відповідати новим умовам мережі, тому перехід на 6 кА є стандартом при капітальному ремонті.
❓ Чи є сенс ставити 10 кА в квартирі?
У звичайній квартирі багатоповерхівки сенсу мало, якщо це не перший поверх прямо над щитовою. Струми КЗ на поверхах рідко досягають таких значень. Виняток — елітні новобудови з власними ТП та короткими магістралями.

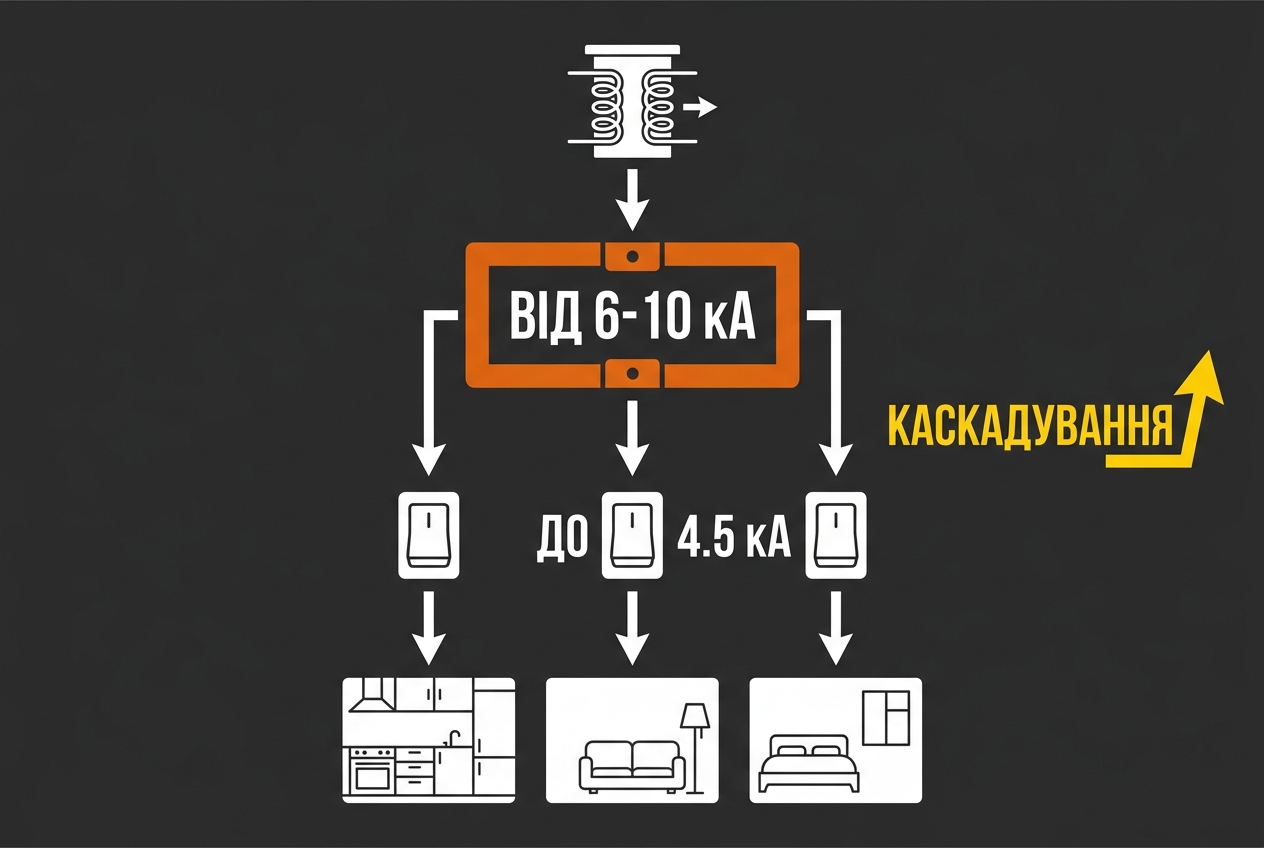

❓ Ввідний автомат і групові — чи мають вони бути однакові по кА?
Часто використовують каскадування: ввідний автомат ставлять з вищою здатністю (наприклад, 10 кА), щоб він гарантовано витримав максимальний удар, а групові — на 6 кА. Це дозволяє економити бюджет без критичної втрати безпеки, якщо це підтверджено розрахунком.
