Автоматичні вимикачі 10 кА (вимикаюча здатність): на що впливає та як правильно вибрати
Коротко про головне
10 кА — це максимальний струм короткого замикання, який автоматичний вимикач здатен безпечно розірвати, не зруйнувавшись. Цей параметр критичний для ввідних щитів, об'єктів поблизу трансформаторних підстанцій та промислових мереж.
Ключовий момент: вимикаюча здатність не пов'язана з номінальним струмом (А) чи характеристикою B/C/D — це окремий параметр безпеки, що визначає виживання автомата при аварії.
Привіт, я Олег Лук'янчук, інженер-електрик та технічний консультант компанії UEC. Понад 10 років працюю з проєктуванням електрощитового обладнання для житлових та промислових об'єктів.
У цій статті я поясню, що таке вимикаюча здатність 10 кА, чим вона відрізняється від 6 кА та 4.5 кА, коли вона дійсно потрібна і як уникнути типових помилок при виборі автоматичного вимикача.
Що означає вимикаюча здатність 10 кА і навіщо вона потрібна?
Навіщо потрібні 10кА і що приховує ця характеристика? Це параметр вимикаючої здатності (Breaking Capacity), який вимірюється в кілоамперах (1 кА = 1000 Ампер). Він показує граничний струм короткого замикання (КЗ), який автоматичний вимикач може гарантовано розірвати, не зруйнувавшись механічно і не перетворившись на провідник через електричну дугу.
Простими словами: якщо у вашій мережі теоретично може виникнути струм аварії силою 8 000 А, а ви встановили автомат на 6 кА (6 000 А), то при КЗ він може просто не розімкнути коло. Внутрішня камера дугогасіння не впорається з енергією плазми, і контакти зваряться. Висока вимикаюча здатність критично важлива для захисту електропроводки та обладнання в місцях із малим опором петлі «фаза-нуль» — наприклад, у ввідних щитах, розташованих поруч із трансформаторними підстанціями, де струми КЗ досягають пікових значень. Це пряма вимога стандартів безпеки IEC/EN 60898-1.
Головне правило:
Номінальна вимикаюча здатність автомата має бути не нижчою за розрахунковий струм КЗ у точці його монтажу. Інакше — ризик зварювання контактів, руйнування корпусу та пожежі.
10 кА, 6 кА, 4.5 кА — у чому різниця (порівняння в таблиці)
Важливо розуміти, що цифра «kA» вказує не на «якість» чи довговічність автомата в звичайному режимі, а на його здатність вижити в екстремальній ситуації. Вимикаюча здатність не пов'язана з мінальним струмом In (A) (який відповідає за навантаження) або характеристикою B/C/D (яка визначає поріг спрацювання від пускових струмів). Головне правило інженера: номінальна гранична здатність автомата має бути не нижчою за розрахунковий струм КЗ у точці його монтажу.
«На основі досвіду роботи в UEC та аналізу звернень наших партнерів, ми бачимо, що для сучасних новобудов "золотим стандартом" стає 6 кА, тоді як 10 кА є обов'язковим для ввідних груп.»
— UEC, технічний відділ
Порівняння класів вимикаючої здатності
| Вимикаюча здатність (Icn) | Типові об'єкти | Ризики при заниженні | Рекомендація | Коментар щодо вартості |
|---|---|---|---|---|
| 4.5 кА | Старий житловий фонд, дачні кооперативи, мережі з високим опором (тонкі довгі лінії) | Високий ризик зварювання контактів при КЗ близько до щита | Лише для ремонту існуючих мереж, не рекомендовано для нових проєктів | Найдешевша, але морально застаріла серія |
| 6 кА | Квартири в новобудовах, офіси, поверхові щити | Ризик є лише при встановленні безпосередньо в ГРЩ біля ТП | Базовий стандарт для житлового сектору (згідно європейських норм) | Оптимальна (на 10–15% дорожче за 4.5 кА) |
| 10 кА | Ввідні щити, промисловість, ТРЦ, будинки "під парканом" ТП | Мінімальні. Забезпечує запас надійності | Обов'язково для ввідних автоматів та відповідальних споживачів | Дорожче на 20–30%, що є платою за безпеку |
Стандарти, які регулюють ці параметри: IEC/EN 60898-1 (для побутового використання, маркування просто "6000" або "10000") та IEC/EN 60947-2 (для промислового використання).
Більше про градацію стандартів читайте у нашій статті: яку відключаючу здатність автомата вибрати: 4.5 кА, 6 кА чи 10 кА.
Де застосовують автомати 10 кА (коли це реально потрібно)
Автомати 10 кА застосовують там, де фізика мережі створює умови для надвисоких струмів. Йдеться про об'єкти з малим повним опором петлі «фаза-нуль». Якщо ви проєктуєте систему для промислового цеху або сучасного ТРЦ, використання 10 кА є не просто рекомендацією, а часто вимогою ПУЕ для забезпечення селективності та стійкості. "10 кА не шкодить" у звичайній квартирі, але це може бути економічно невиправданим, якщо розрахунок показує струм КЗ на рівні 300-500 А.

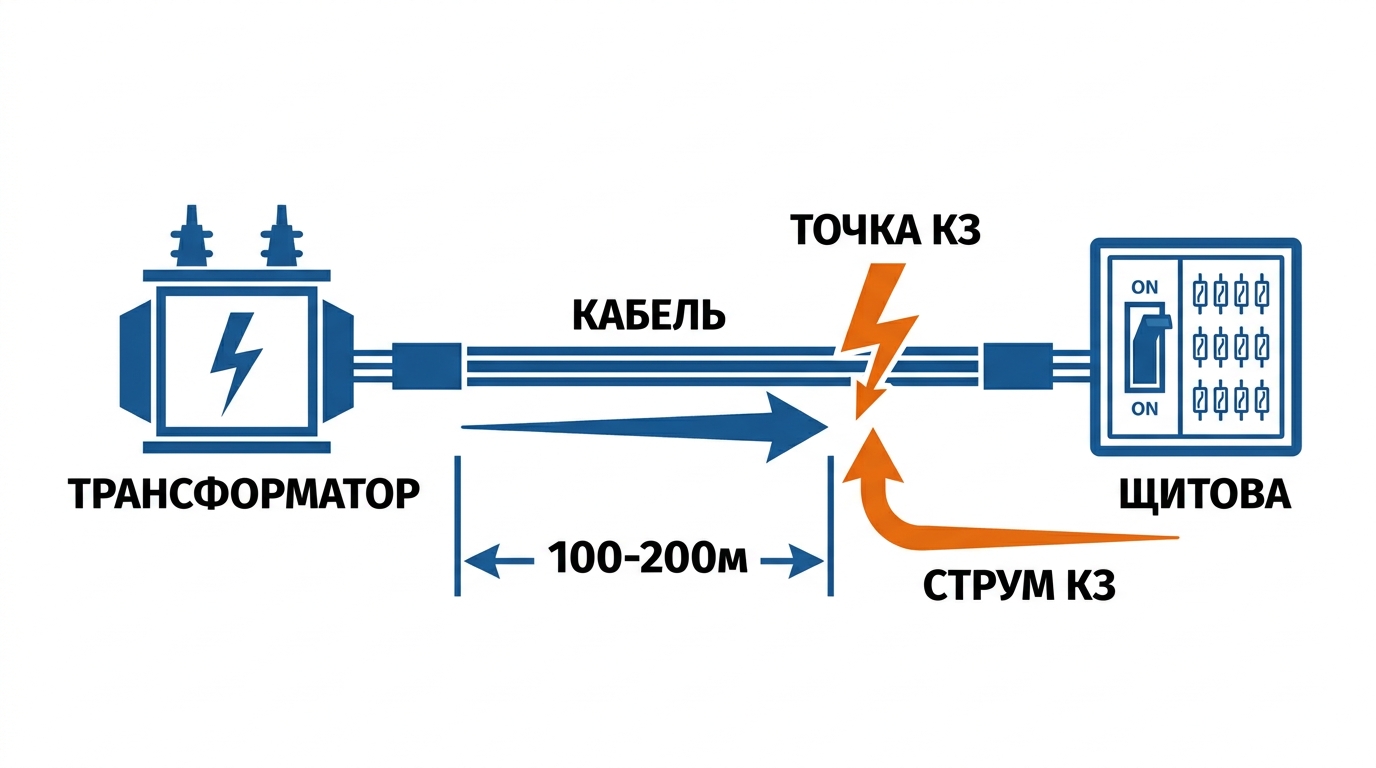

- Близькість до джерела живлення: Якщо об'єкт знаходиться в радіусі 150-200 метрів від трансформаторної підстанції.
- Потужні вводи: Використання кабелів великого перерізу (від 16 мм² по міді), які мають низький опір і майже не обмежують струм КЗ.
- Промислові мережі: Де встановлені власні трансформатори і двигуни, що можуть працювати в режимі генерації при замиканні.
Ввідні щити (квартира/будинок/комерція): чому саме на вводі часто ставлять 10 кА
Ввідний автомат — це перший рубіж захисту. У цій точці опір лінії найменший, а отже, струм короткого замикання (Iкз) — найвищий. Якщо у квартирній розетці струм КЗ може впасти до 400-600 А через опір внутрішньої проводки, то на клемах ввідного автомата він може сягати 5-8 кА. Саме тому вибір ввідного автомата часто диктує необхідність встановлення моделі на 10 кА, навіть якщо групові автомати далі по ланцюгу будуть на 6 кА. Це забезпечує так зване каскадування: потужний "вхід" страхує більш слабкі "виходи".
Промислові установки та об'єкти з потужним живленням
У промисловості ставки вищі. Тут використовуються як модульні серії (MCB) з характеристикою 10 кА, так і автоматичні вимикачі в литому корпусі (MCCB), здатні гасити струми 25, 36 і навіть 50 кА. Якщо ви обираєте захист для верстата з потужним двигуном, важливо враховувати не лише кА, а й категорію застосування (А або В), що визначає селективність. Детальніше про види промислових та побутових автоматів читайте у нашому спеціальному огляді.
Порівняння MCB та MCCB для потужних споживачів
| Тип | Діапазон In | Типові Icu/Ics | Сфера застосування |
|---|---|---|---|
| MCB (Модульні) | до 125 А | 6, 10, 15 кА | Розподільні щити, кінцеві споживачі |
| MCCB (Литий корпус) | до 1600 А | 16 – 150 кА | Ввідні пристрої, захист ліній живлення цехів |
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Робоча (Ics) vs гранична (Icu/Icn) вимикаюча здатність — що важливіше
Часто на корпусі автомата або в паспорті можна побачити дві цифри, наприклад: Icu = 10 кА і Ics = 7.5 кА (або 75% Icu). Розуміння різниці може врятувати обладнання.
Гранична здатність — "останній герой"
Icn (Rated Capacity) / Icu (Ultimate Capacity): Це "останній герой". Максимальний струм, який автомат витримає один раз, розірве коло і, можливо, вийде з ладу (потребуватиме заміни), але не вибухне і не пропустить струм далі.
Робоча здатність — "робоча конячка"
Ics (Service Capacity): Це робоча "робоча конячка". Струм, який автомат може відключити, після чого він гарантовано залишиться справним і зможе працювати далі в штатному режимі.
Для побутових серій (IEC 60898) зазвичай Icn = Ics (100%). Для промислових серій Ics може складати 50%, 75% або 100% від Icu. При виборі обладнання для критичної інфраструктури в UEC ми завжди рекомендуємо звертати увагу саме на Ics.
- Маркування "6000" у прямокутнику: Зазвичай означає Icn за побутовим стандартом EN 60898.
- Блок "10kA" текстом: Часто вказує на Icu за промисловим стандартом EN 60947-2. Дивіться datasheet виробника.
«Не всі «10 кА» однакові. Бюджетний бренд може декларувати 10 кА як граничну межу (після якої автомат – в смітник), тоді як топ-виробник на кшталт GEWISS чи UEC гарантує, що при 10 кА автомат збереже працездатність (Ics = 100% Icu). Завжди перевіряйте паспортні дані на параметр Ics.»
— Олег Лук'янчук, UEC

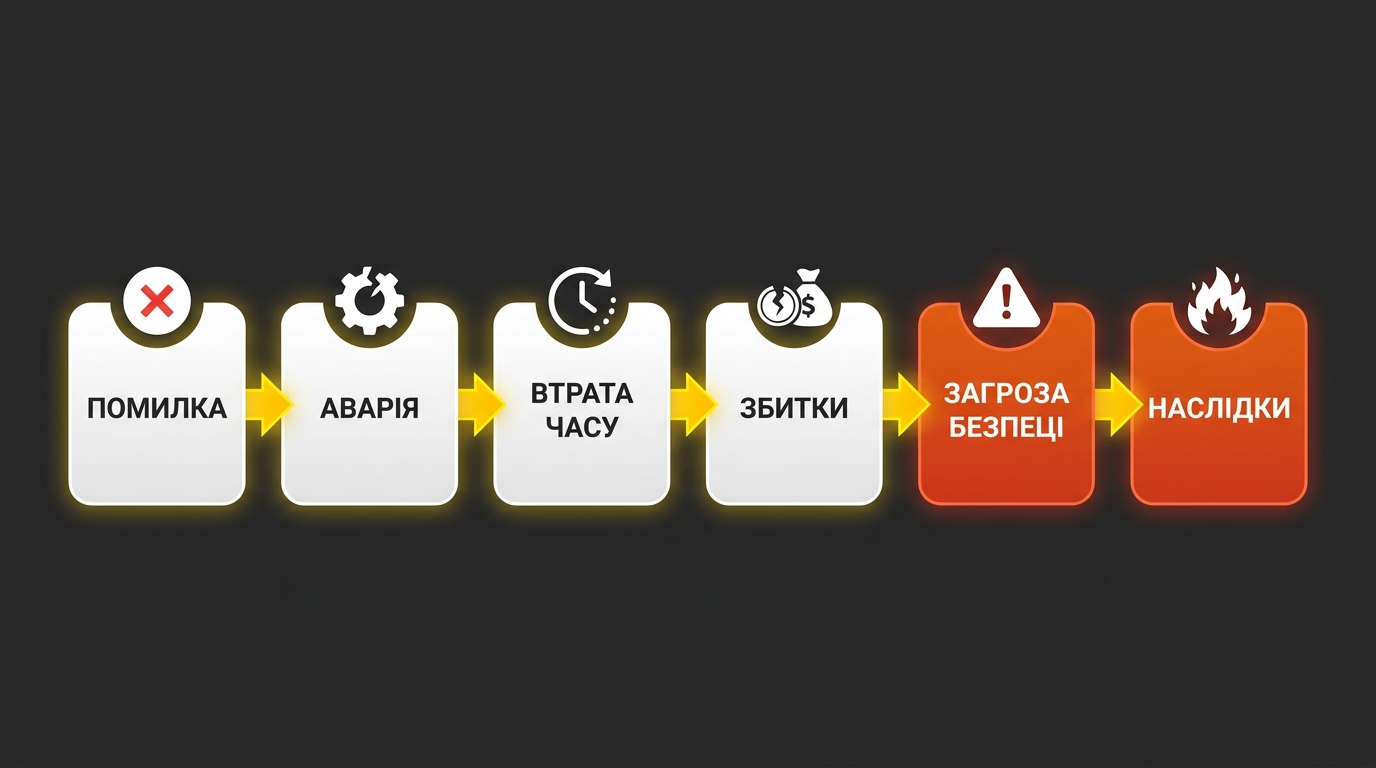

На що впливає вимикаюча здатність автомата (безпека, обладнання, пожежні ризики)
Ігнорування цього параметру — це гра з вогнем у буквальному сенсі. Невідповідність автомату реальному струму КЗ впливає на:
- Фізичну цілісність корпусу: При КЗ вище номіналу автомат може механічно зруйнуватися.
- Пожежну безпеку: Електрична дуга, що не згасла в камері, виривається назовні.
- Селективність: Вихід з ладу ввідного автомата знеструмить весь об'єкт, навіть якщо аварія сталася на одній лінії.

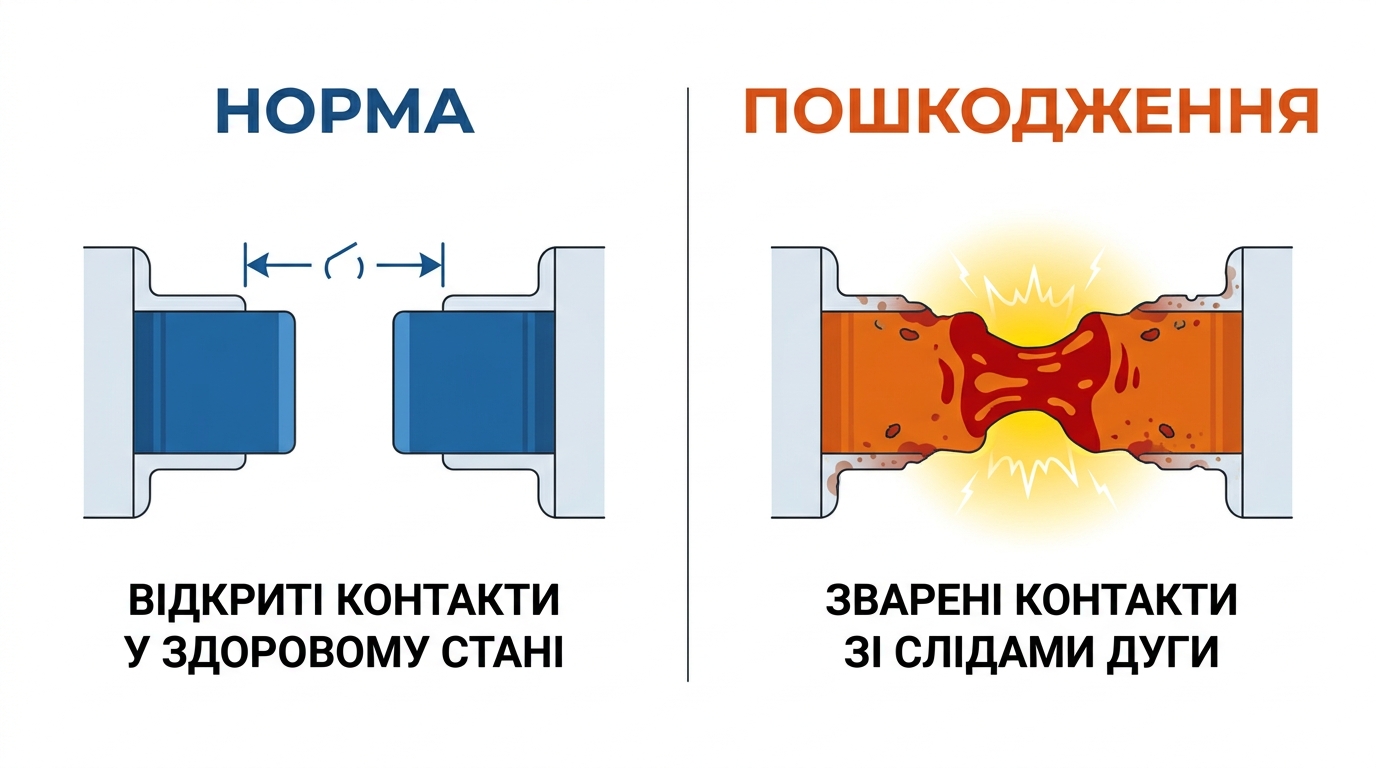

Зварювання контактів при КЗ: наслідки вибору автомата з недостатньою вимикаючою здатністю
Найнебезпечніший сценарій — це зварювання контактів при КЗ. Коли через контактну групу проходить струм, що перевищує її комутаційні можливості (наприклад, 8 кА через автомат на 4.5 кА), виникає локальний перегрів до температури плавлення міді та срібла. Динамічні сили притискають контакти, і вони буквально сплавляються у моноліт. У цей момент автомат втрачає свою функцію захисту. Навіть якщо механізм розчеплення спрацює, фізичного розриву кола не відбудеться. Струм продовжує текти, розігріваючи проводку до займання ізоляції. Саме тому що буде, якщо вибрати автомат неправильного номіналу — це питання вашої безпеки, а не просто "технічний нюанс". Згідно з дослідженнями, автомати, що піддаються струмам вище їх AIC (Ampere Interrupting Capacity), можуть катастрофічно вийти з ладу [Research 3, Wikipedia].

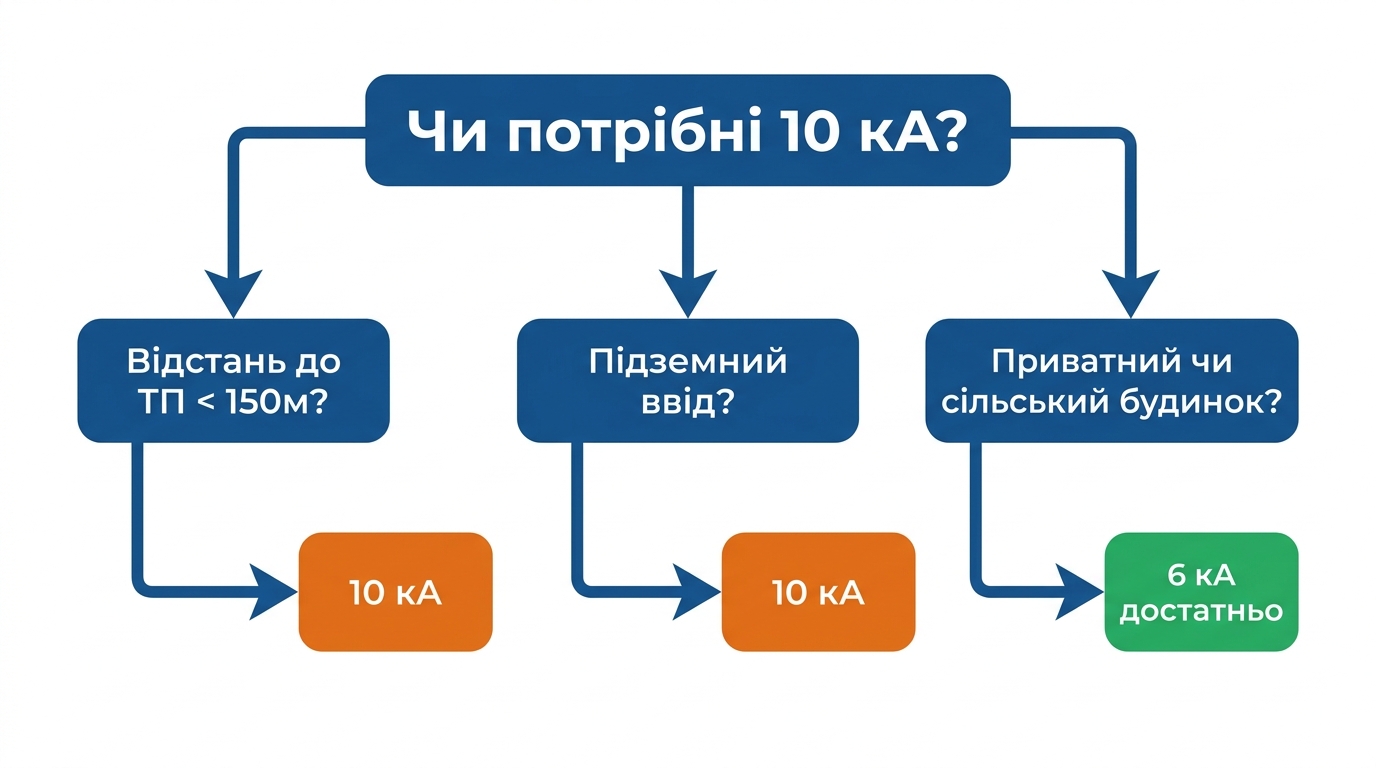

Як визначити потрібні 10 кА у вашій мережі (короткий алгоритм)
Як зрозуміти, що час купувати серію на 10 кА? Ось простий алгоритм перевірки:
- Визначте точку встановлення: Ввідний автомат, розподільний щит поверху чи кінцева група?
- Зберіть дані про джерело: Потужність трансформатора ТП (якщо відомо) та відстань до нього.
- Оцініть лінію: Переріз та матеріал ввідного кабелю.
- Розрахуйте очікуваний Iкз: Хоча б спрощено або за допомогою онлайн-калькуляторів розрахунку.
- Звіртесь з проєктом: Якщо в схемі вказано 10 кА — самодіяльність зі зниженням номіналу заборонена.
Розрахунок струмів короткого замикання (спрощено vs проєктно)
Для точного результату інженери використовують спеціалізоване ПЗ, яке враховує реактивний опір трансформатора, довжину дуги та температуру жил. Проте для попередньої оцінки (не для проєкту!) можна використовувати правило: чим товстіший кабель і ближча підстанція, тим вищий струм. Якщо ви підключені кабелем 16 мм² (мідь) довжиною 50 метрів до ТП — струм КЗ гарантовано перевищить 6 кА. Тут потрібен автомат на 10 кА. Детальну методику ви знайдете у нашому розділі розрахунок номіналу автомата для мережі 380В. Дисклеймер: Ця інформація є оціночною. Точний розрахунок струмів КЗ має виконувати сертифікований проєктувальник згідно ДСТУ IEC 60909.
Вимоги норм і стандартів (ПУЕ/ДБН/ДСТУ/IEC) — що саме перевіряти
При виборі орієнтуйтеся на чинні в Україні нормативи.
Основні нормативи
| Нормативний документ | Опис |
|---|---|
| ПУЕ (Правила улаштування електроустановок) | Визначають мінімальні вимоги до захисту ліній та селективності. |
| ДБН В.2.5-23:2010 | Регулює проєктування електрообладнання цивільного призначення. |
| ДСТУ EN 60898-1 | Стандарт для модульних автоматів змінного струму (побут). |
Практичний вибір автомата 10 кА: на що дивитися в характеристиках і маркуванні

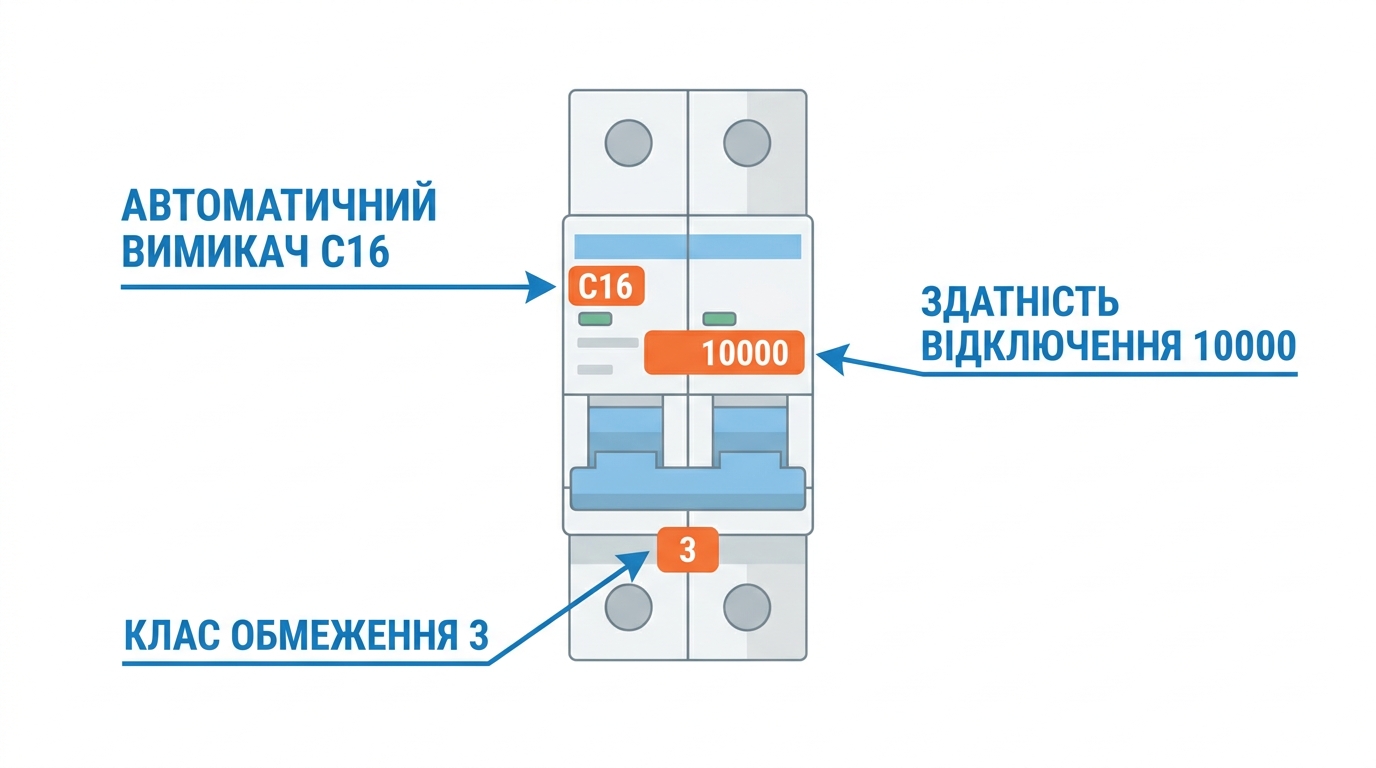

При покупці звертайте увагу не лише на великі цифри номіналу (наприклад, 25 А), а й на дрібне маркування. Ваші критерії:
- In (Номінальний струм): підбирається під переріз кабелю.
- Вимикаюча здатність: 10000 або 10kA (часто в прямокутнику).
- Характеристика (B, C, D): Впливає на чутливість до пускових струмів. Детальніше про різницю автоматів B, C та D.
- Клас струмообмеження: Цифра 3 у квадратику (найвищий клас, гасить дугу найшвидше, мінімізуючи шкоду кабелю).
- Бренд та серія: Топові серії (наприклад, GEWISS MT) часто мають вищі показники Ics.
Поширені помилки при виборі (і як їх уникнути)
Типові помилки та їх вирішення
| Помилка | Наслідок | Як правильно |
|---|---|---|
| Плутають 10 кА з In (думають, що це "потужність") | Купують дорогий автомат там, де він не потрібен, або навпаки. | Розрізняйте Ампери (струм навантаження) і Кілоампери (струм аварії). |
| Ставлять 6 кА прямо біля потужного ТП | Ризик руйнування щита при першому КЗ. | Для ввідних щитів біля ТП — мінімум 10-15 кА. |
| Ігнорують сумісність серій | Неможливість підключити гребінчасту шину. | Обирайте автомати однієї серії одного бренду. |
| Переоцінюють "D" характеристику | Автомат не "побачить" КЗ в кінці довгої лінії. | Характеристику D ставте лише на двигуни. |
Монтаж і експлуатація: що впливає на реальну здатність відключати КЗ
Навіть найкращий автомат на 10 кА не спрацює як слід, якщо він змонтований з порушеннями. Ключовим фактором є перехідний опір контактів. Погано затягнута клема гріється, змінюючи теплові характеристики розчіплювача і прискорюючи старіння механізму.
- Момент затяжки: Використовуйте динамометричну викрутку згідно з паспортом (зазвичай 2-2.5 Нм).
- Чистота: Будівельний пил всередині автомата може стати провідником під час утворення дуги, знижуючи реальну вимикаючу здатність.
- Охолодження: Дотримуйтесь відстаней між рядами в щиті (коефіцієнт одночасності), про що ми писали в статті про модульні автоматичні вимикачі.
Регулярна перевірка та тестування: що реально можна перевірити в щиті
В побутових умовах неможливо перевірити реальне спрацювання на 10 кА без руйнування автомата. Тому обслуговування зводиться до профілактики.
- Візуальний огляд: Раз на пів року перевіряйте, чи не змінив колір пластик біля клем (ознака перегріву).
- Протяжка контактів: Особливо актуально для алюмінієвих проводів (хоча ми в UEC рекомендуємо тільки мідь).
- Тепловізор: В ідеалі — перевірка щита під навантаженням тепловізором на наявність "гарячих точок".
⚠ Важливо: Будь-які роботи в електрощиті мають виконуватися лише після повного знеструмлення та перевірки відсутності напруги кваліфікованим персоналом.
FAQ про автомати 10 кА та вимикаючу здатність (коротко і по суті)
❓ Чи можна ставити автомат з більшою вимикаючою здатністю (10 кА замість 6 кА)?
Так, можна. Це забезпечує додатковий запас надійності. Єдиним стримуючим фактором є економічна доцільність та наявність місця в щиті (іноді серії 10 кА мають інші габарити або аксесуари).
❓ Чи пов'язана вимикаюча здатність з характеристикою B, C, D?
Ні, це незалежні параметри. Характеристика (B, C, D) відповідає за те, "коли" спрацює автомат (при якому перевищенні номіналу), а вимикаюча здатність (кА) — за те, "як" він впорається з гасінням дуги при катастрофічній аварії.
❓ Чи впливає кількість полюсів на «кА»?
Ні. Кількість полюсів (1P, 2P, 3P) обирається залежно від фазності мережі, а вимикаюча здатність є конструктивною особливістю механізму.
