3P автомат захищає три фази (L1, L2, L3) без розриву нейтралі — ідеальний для двигунів та симетричних навантажень.
4P автомат додатково розриває нейтраль (N) — обов'язковий для вводів, генераторів та несиметричних навантажень.
Головний критерій вибору: тип системи заземлення (TN-C → 3P, TN-S/TT → 4P на вводі).
У каталозі UEC та GEWISS — автомати від 200 грн з доставкою зі складу в Києві.
Привіт, я Олег Лук'янчук, інженер та експерт з електротехніки в UEC. За 15 років роботи, зокрема на залізниці з системами СЦБ, я на практиці переконався: правильна селективність та коректний вибір полюсності знижують ризик аварійних зупинок на 30%.
У цій статті я розкажу про триполюсні (3P) та чотириполюсні (4P) автоматичні вимикачі: покажу каталог з цінами, поясню різницю, допоможу вибрати та дам схеми підключення.
Каталог триполюсних та чотириполюсних автоматичних вимикачів
Вітаю, на зв'язку Олег Лук'янчук. Ми в UEC розуміємо, що для трифазної мережі вибір захисту — це питання не лише стабільності, а й безпеки персоналу та обладнання. У нашому каталозі представлені надійні автомати 3P та автомати 4P від італійського бренду GEWISS та нашого власного виробництва UEC.
Я особисто тестую зразки в нашому технічному відділі. На практиці, зокрема під час моєї роботи на залізниці з системами СЦБ, ми фіксували, що правильна селективність та коректний вибір полюсності знижують ризик аварійних зупинок на 30%. Тут ви можете купити перевірене обладнання за чесними цінами від прямого імпортера. Скористайтеся фільтрами, щоб швидко знайти потрібний автоматичний вимикач за кількістю полюсів та технічними параметрами.
Картки товарів
Швидкий вибір популярних моделей UEC та GEWISS.
Фільтри та сортування (підбір за 30 секунд)
Щоб не витрачати час, використовуйте параметри: Полюсність (3P/4P/3P+N), Номінал (A), Крива (B/C/D), Відключаюча здатність (kA). Також доступне сортування за ціною та наявністю на складі в Києві.

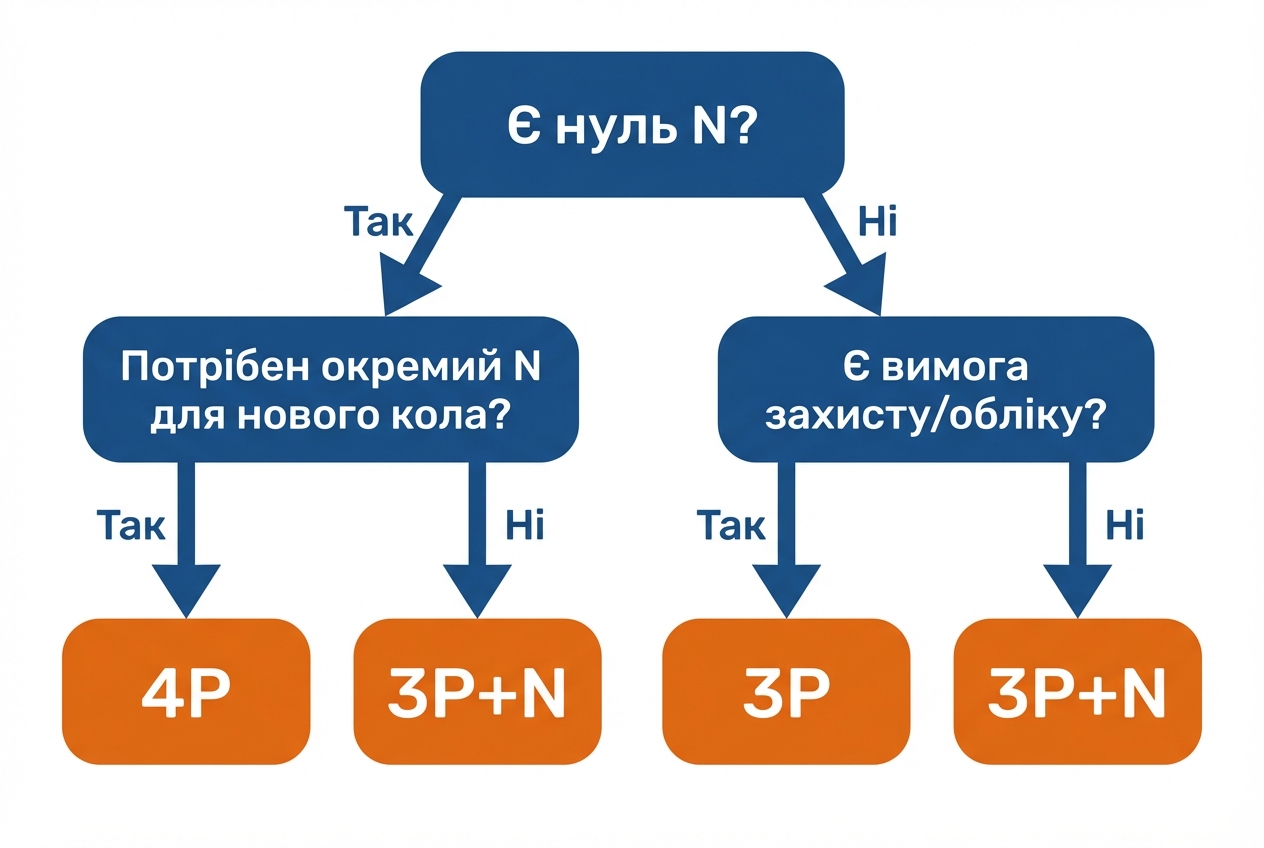

Швидкий помічник вибору: 3P, 4P чи 3P+N?
- 3P — обирайте, коли немає необхідності розривати нейтраль (наприклад, симетричне навантаження двигуна).
- 4P — коли потрібно відключати і нейтраль (N) разом з фазами (вимога безпеки для несиметричних навантажень або систем TN-S).
- 3P+N — економ-варіант, де нейтраль розмикається, але захист від надструмів стоїть тільки на фазах. Детальніше про те, коли ставити однополюсний чи багатополюсний автомат, читайте в нашому гайді.
Ціни на триполюсні та чотириполюсні автомати (таблиця)
Ми працюємо без посередників, тому пропонуємо конкурентну вартість. Нижче наведено орієнтовні ціни на популярні позиції.
Порівняння вартості популярних моделей
| Полюсність | Номінал (A) | Крива | kA | Бренд | Ціна від | Наявність |
|---|---|---|---|---|---|---|
| 3P | 16A | C | 6 | UEC | 200 грн | В наявності |
| 4P | 25A | C | 6 | GEWISS | 650 грн | В наявності |
Що таке триполюсний автомат 3P і де він застосовується?
Триполюсний автоматичний вимикач (3P) — це комутаційний апарат для захисту трьох фазних провідників (L1, L2, L3) від струмів короткого замикання та перевантаження. У його конструкції передбачено три незалежні полюси, об'єднані спільним механізмом керування, що забезпечує одночасне відключення всіх фаз при аварії на будь-якій з них. Цей автомат широко використовується в промисловості та побуті для підключення трифазної мережі до споживачів, де не потрібен розрив нейтралі.
- Основна сфера застосування — захист електродвигунів та силового обладнання.
- Встановлюється в системах з глухозаземленою нейтраллю (TN-C), де PEN-провідник не можна розривати.
- Ефективний для симетричних навантажень без підключення "нуля".
- Особливість: компактніші габарити та менша вартість порівняно з 4P.
«Використання 3-полюсних автоматів є стандартом для низьковольтних систем, де живляться мотори та генератори.»
— VOZWEI [1]
Для чого потрібен чотириполюсний автомат 4P: особливості та сфера використання
Чотириполюсний автомат 4P — це пристрій, який забезпечує комутацію та захист усіх чотирьох провідників: трьох фаз (L1, L2, L3) та нейтралі (N). Головна особливість — повний гальванічний розрив нейтралі разом із фазними провідниками, що критично важливо для безпеки в системах заземлення TN-S і TT. Такий автоматичний вимикач усуває ризик появи напруги на нульовому проводі через перекіс фаз або аварію на підстанції.
- Обов'язкова сфера використання — вводи резервного живлення (генератори), де потрібно ізолювати нуль мережі.
- Застосування для захисту ліній, що живлять однофазні навантаження від трьох фаз (ризик струму в нейтралі).
- Вимога ПУЕ: для об'єктів з високими вимогами до електробезпеки та пожежозахисту.
- Запобігає пошкодженню електроніки при обриві "нуля".
«4-полюсні вимикачі є єдиним правильним рішенням для незбалансованих навантажень, де по нейтралі можуть протікати значні струми.»
— Westhomes [2]
Посилання на нормативи: ПУЕ (глава 1.7, 7.1), IEC 60947-2 (промислові автомати), IEC 60898-1 (побутові автомати).
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Порівняння автоматів 3P та 4P: ключові відмінності
Головне порівняння та відмінність між цими пристроями полягає в архітектурі безпеки: 3P vs 4P — це вибір між базовим захистом фаз і повною ізоляцією мережі. Різниця стосується кількості полюсів, можливості здійснювати розрив нейтралі, а також габаритів і вартості. Який краще — залежить виключно від типу вашої мережі та обладнання.
Технічне зіставлення автоматів 3P та 4P
| Параметр | Автомат 3P | Автомат 4P |
|---|---|---|
| Полюси | 3 | 4 |
| Захищені провідники | L1-L3 | L1-L3+N |
| Розрив нейтралі | Ні | Так |
| Габарити | 3 модулі | 4 модулі |
| Застосування | Двигуни, симетричні навантаження | Вводи, несиметричні навантаження |
«4-полюсні автомати забезпечують додатковий рівень захисту нейтрального проводу, що є критичним при наявності гармонік або нелінійних навантажень.»
— Quisure [3]
Як вибрати між автоматом 3P та 4P: 3 головні критерії
Щоб зрозуміти, який вибрати варіант — 3P або 4P, не потрібно гадати. Існують чіткі інженерні критерії, що базуються на типі мережі, характері навантаження та вимогах ПУЕ. Ваша безпека залежить від правильної оцінки схеми підключення.
- Тип системи заземлення та наявність N. Якщо у вас система TN-C (спільний PEN-провідник), розривати його заборонено — використовуйте 3P. Для систем TN-S або TT, де є окремий N і PE, рекомендація — ставити 4P на вводі для повного знеструмлення.
- Тип навантаження. Для симетричних споживачів (електродвигуни без нейтралі) достатньо 3P. Якщо ж ви живите змішані навантаження (офісний центр, житловий будинок з однофазними споживачами на різних фазах) — обов'язково обирайте 4P для захисту від перекосу фаз.
- Необхідність повного від'єднання. Якщо об'єкт живиться від генератора або вимагає високого рівня пожежної безпеки (наприклад, дерев'яний будинок), правила диктують використання 4P для гарантованого розриву нуля.
Висновок:
Для двигуна — 3P, для вводу в будинок/офіс — 4P. Експерти CNCELE також відзначають, що 4-полюсні вимикачі є стандартом для медичних установ, де витік струму неприпустимий [7].
«Як інженер, я часто бачу помилки в щитах, де економлять на полюсах. Пам'ятайте: нейтраль — це струмопровідна частина. У разі аварії на лінії (наприклад, 'відгорання нуля' на підстанції) на вашому нульовому проводі може з'явитися небезпечний потенціал. Тільки 4-полюсний автомат зможе захистити вас у такій ситуації.»
— Олег Лук'янчук, експерт UEC
Де використовуються 3P/4P автомати в реальних щитах (приклади навантажень)
Типові застосування 3P (3 фази без нейтралі)
- Трифазні електродвигуни: насоси, вентиляційні установки, верстати, де підключення виконується трикутником або зіркою без виводу середньої точки.
- Потужні нагрівачі: промислові ТЕНи, електрокотли, підключені за симетричною схемою.
- Магістральні розподільчі лінії: ділянки мережі, де нейтраль проходить транзитом і не потребує захисту автоматом (за умови дотримання перерізу).
Рекомендую ознайомитися з нашим матеріалом про те, як вибрати автомат для двигуна, щоб уникнути помилок при пуску.
Типові застосування 4P (3 фази + нейтраль)

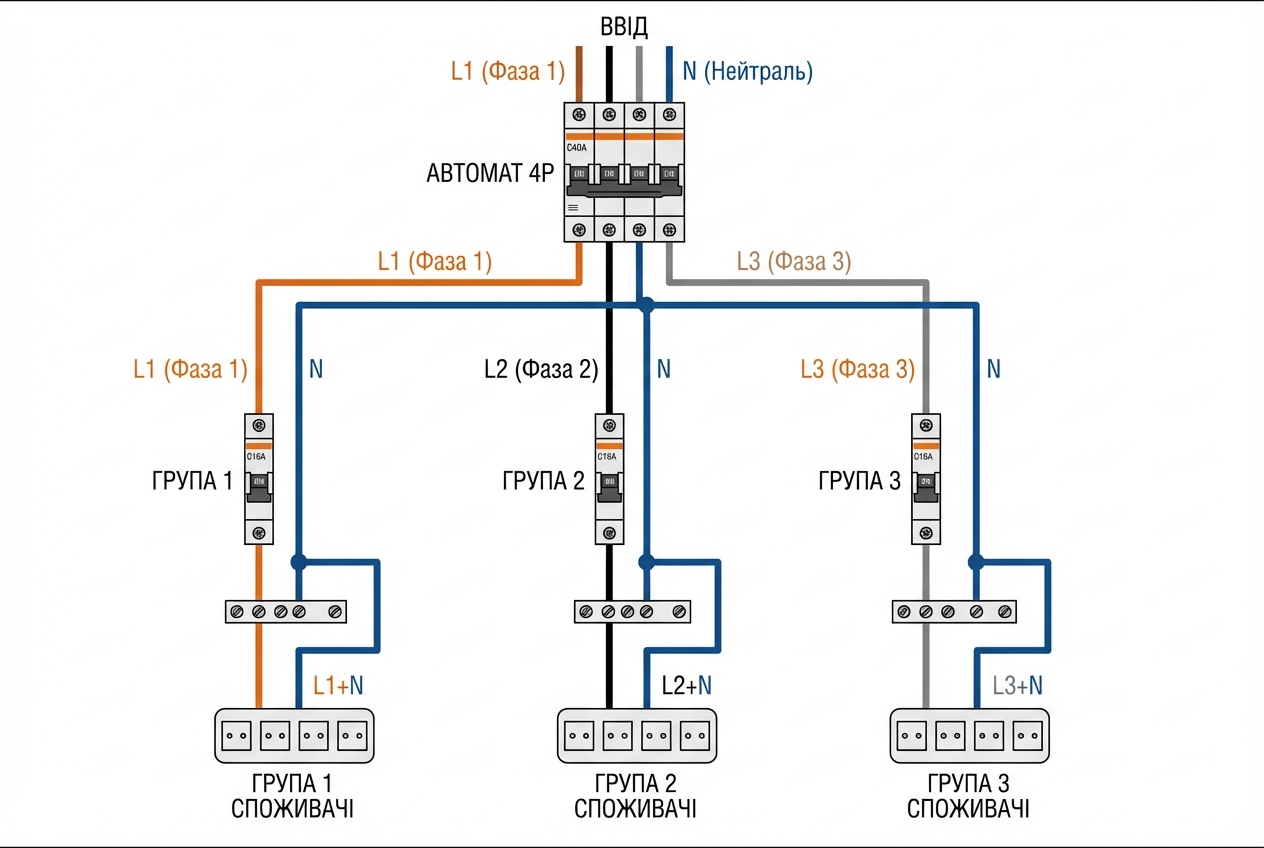

- Головний розподільчий щит (ГРЩ) будинку: де навантаження розподіляється по фазах на групи освітлення та розеток.
- Ввід резерву (АВР): обов'язкова умова для коректної роботи системи перемикання "Мережа-Генератор".
- Чутливе електронне обладнання: сервери, ЦОД, аудіо-відео студії, де "блукаючі" струми в нейтралі можуть створювати перешкоди.
Як підібрати характеристики автомата (важливо і для 3P, і для 4P)
⚠ Важливо: Всі розрахунки та монтаж повинні виконуватися згідно з проектом та ПУЕ. Якщо ви не впевнені у своїх розрахунках — зверніться до фахівців. Неправильний вибір захисту може призвести до пожежі.

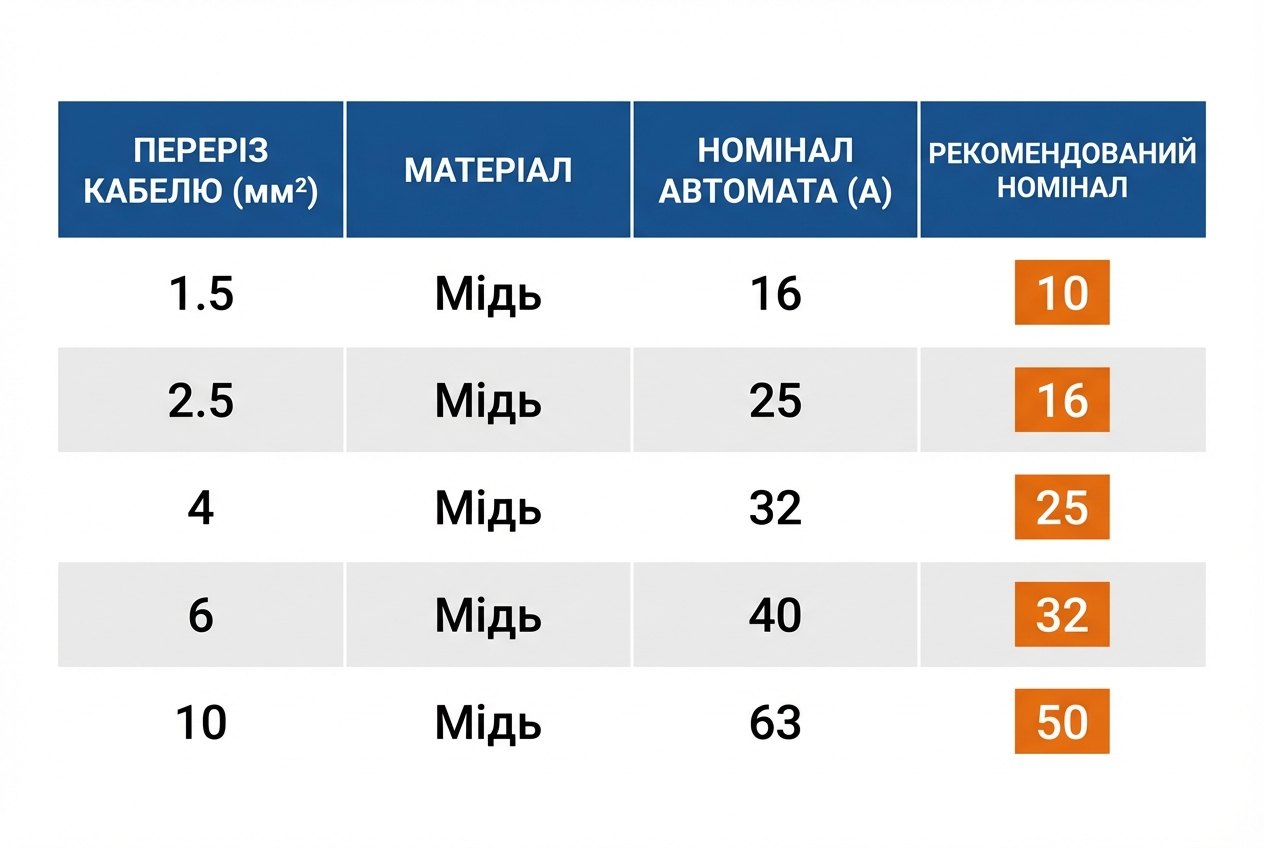

Номінальний струм (A): вибір під кабель та навантаження
Головне правило:
Автомат захищає кабель, а не прилад. Номінал автомату (In) має бути меншим за допустимий тривалий струм кабелю (Iz).
- Для побутових 3-фазних вводів найпопулярніші: 16A, 25A, 32A.
- Потужні вводи та напівпромислові рішення: 40A, 50A, 63A.
Дізнатися більше про розрахунок номіналу автомата для мережі 380В ви можете у нашій детальній статті.

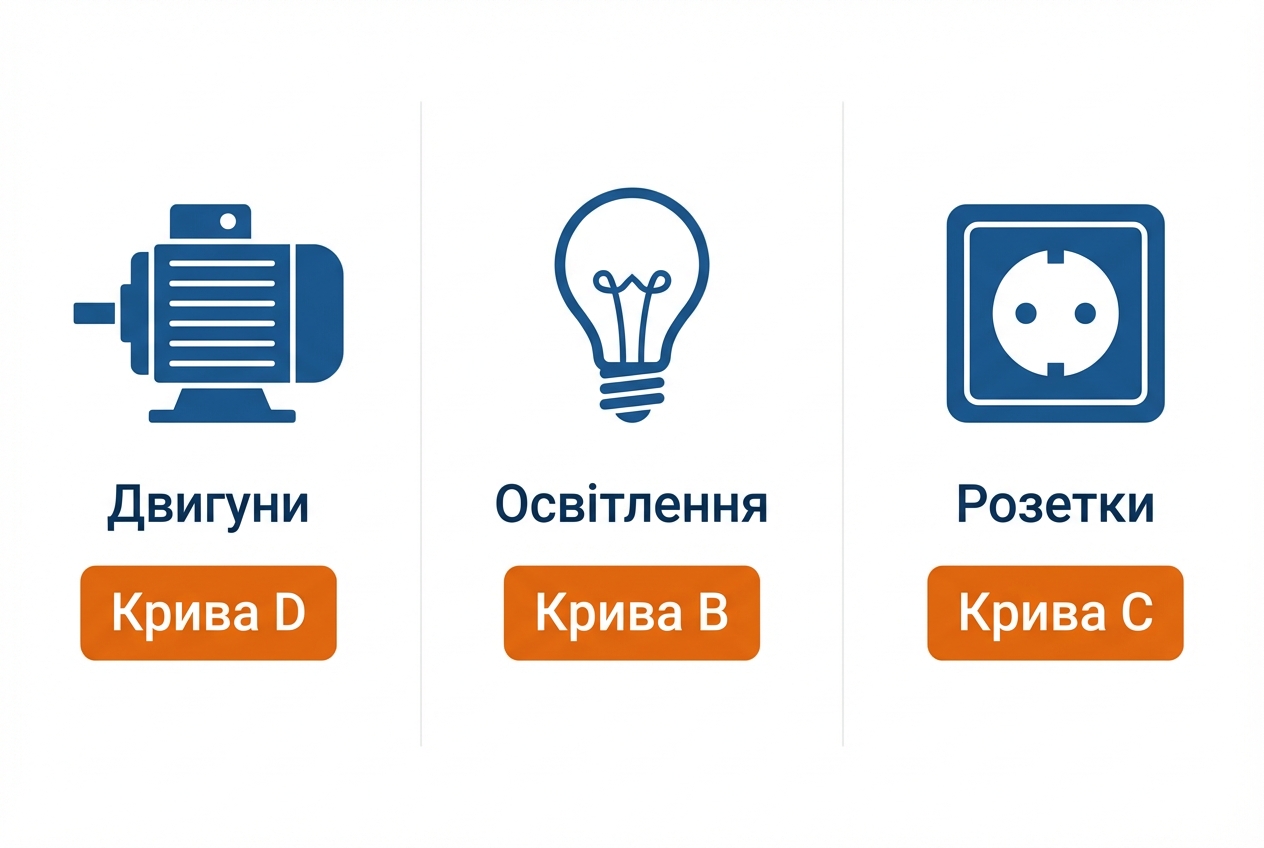

Тип характеристики відключення B, C, D (пускові струми)
Характеристика B (3-5 In)
Для ліній великої довжини, освітлення, старого фонду. Мінімальні пускові струми.
Характеристика C (5-10 In)
Універсальний стандарт. Підходить для більшості житлових та офісних завдань. Дізнатися більше про різницю автоматів характеристик B, C та D.
Характеристика D (10-20 In)
Спеціально для електродвигунів, трансформаторів та механізмів з важким пуском, щоб уникнути хибних спрацювань при старті.
Відключаюча здатність (kA): 4.5/6/10 kA і де що потрібно
Цей параметр показує, який струм короткого замикання автомат зможе безпечно розірвати і не розплавитися. Про те, що таке відключаюча здатність, ми писали окремо.
- 4.5 kA — старий житловий фонд, дачні кооперативи (далеко від ТП).
- 6 kA — сучасний стандарт для нових квартир, будинків, офісів.
- 10-25 kA — ввідні автомати, щити поруч із трансформаторною підстанцією, промисловість.
Рекомендовані значення стійкості до КЗ
| Об'єкт | Типове значення kA |
|---|---|
| Квартира | 4.5-6 |
| Приватний будинок | 6 |
| Офіс/ТЦ | 6-10 |
| Промзона | 10+ |
Маркування та сумісність: 3P, 4P, 3P+N, DIN, аксесуари
При виборі звертайте увагу на корпус. Маркування містить усю ключову інформацію: схему, номінал, клас обмеження енергії (зазвичай клас 3). Важливо: аксесуари (додаткові контакти, незалежні розчіплювачі) зазвичай не є універсальними і підходять тільки до певної серії бренду.
Схеми підключення 3P та 4P (типові та безпечні)

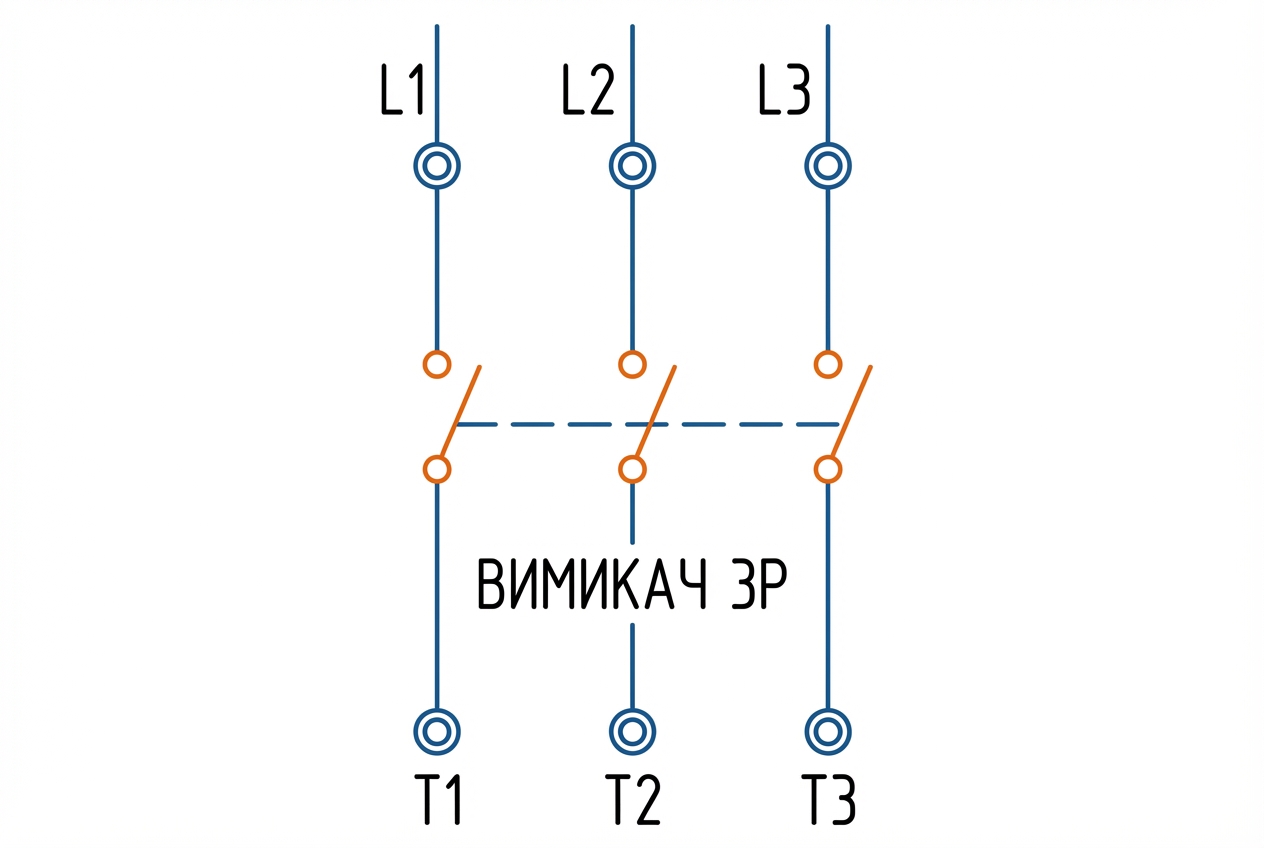

Схема підключення триполюсного автомата 3P
Живлення зазвичай подається на нерухомі контакти (зверху), навантаження підключається знизу. Фази L1, L2, L3 заводяться у відповідні клеми (1, 3, 5). Важливо дотримуватися моменту затягування гвинтів, щоб уникнути перегріву.

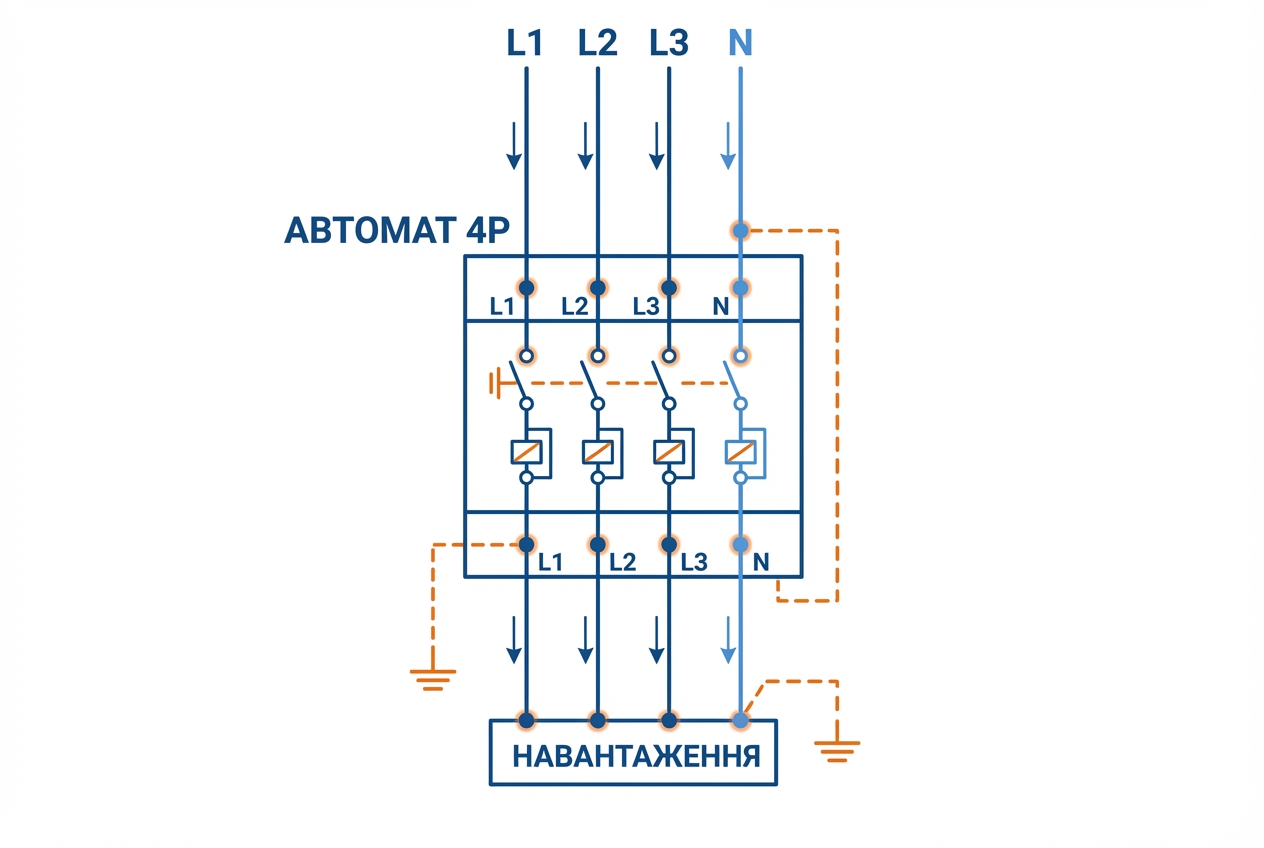

Схема підключення чотириполюсного автомата 4P (з нейтраллю)
Клема нейтралі на автоматі 4P зазвичай маркується літерою N. Важливо не переплутати її з фазними клемами, оскільки в деяких моделях контакт нейтралі замикається раніше, а розмикається пізніше фазних (для безпеки). Переконайтеся, що N-провідник надійно затиснутий.

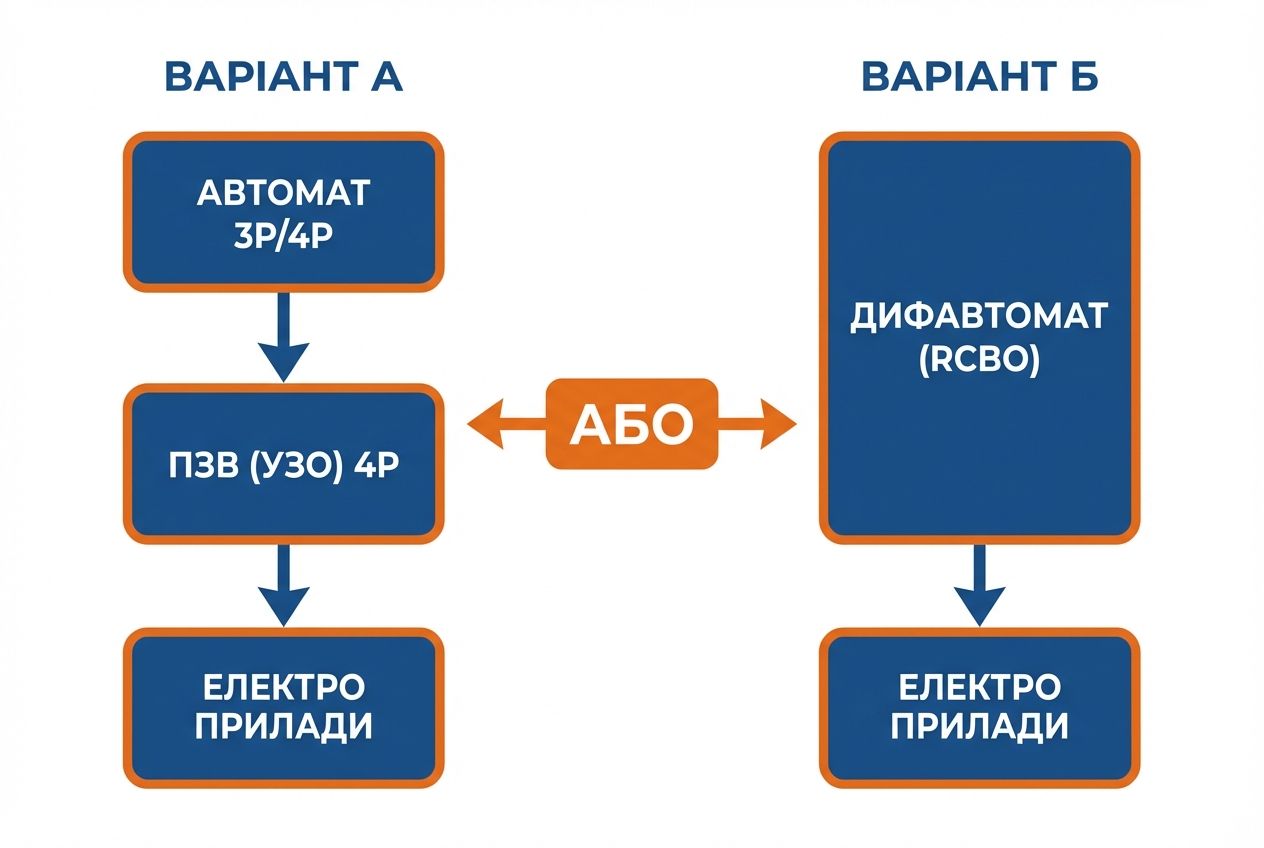

Зв'язка з УЗО/дифавтоматом: коли автомат окремо, коли RCBO
Автомат захищає проводку, а УЗО (ПЗВ) — людину. Для трифазних кіл часто використовують схему: Ввідний автомат 3P/4P → УЗО 4P → Групові автомати. Альтернатива для економії місця — дифавтомат (RCBO), який поєднує обидві функції в одному корпусі.
Часті помилки при виборі та установці (і як їх уникнути)
Мій досвід показує, що навіть досвідчені майстри іноді припускаються помилок, які коштують дорого. Ось найтиповіші з них:
Аналіз типових проблем монтажу
| Помилка | Наслідок | Рішення |
|---|---|---|
| Завищений номінал | Перегрів та пожежа кабелю | Підбір строго по перерізу |
| Крива С на потужний мотор | Вибиває при старті | Заміна на криву D |
| Плутанина 3P/4P | Небезпека на нулі | Перевірка системи заземлення |
Перевірка перед включенням:
- Перевірте затягування клем динамометричною викруткою.
- Переконайтесь у відповідності фазування (L1-L2-L3).
- Продзвоніть ланцюг на відсутність КЗ перед подачею напруги.
FAQ — швидкі відповіді (для вибору 3P/4P)
❓ Чи можна замінити 4P на 3P?
Категорично не рекомендується, якщо проектом передбачено розрив нейтралі (наприклад, для резервного живлення або в дерев'яних будинках). Заміна на 3P залишить нуль нерозірваним, що небезпечно при аваріях на лінії [1].
❓ Чи завжди потрібен 4P для трифазної мережі?
Ні. Якщо у вас суто трифазне навантаження (двигун) або система TN-C, достатньо і правильно використовувати автомат 3P [2][5].
❓ У чому різниця між 3P і 3P+N?
3P має три захищених полюси. 3P+N має три захищених полюси і один полюс N, який просто розмикається (комутується), але не має теплового та електромагнітного захисту. 4P має повноцінний захист на всіх чотирьох полюсах (або на трьох із захищеною нейтраллю, залежно від конструкції).
❓ Який автомат потрібен для трифазного електродвигуна?
Для двигуна без виводу нейтралі достатньо 3P автомата з характеристикою D (для важкого пуску) або C (для легкого пуску). Номінал підбирається за робочим струмом двигуна з урахуванням перерізу кабелю.
❓ Як зрозуміти, який автомат вже стоїть у щиті?
Подивіться на маркування на передній панелі: кількість полюсів (3P або 4P), номінал (наприклад, C25), відключаюча здатність (наприклад, 6000). Також зверніть увагу на кількість клем зверху і знизу.
Бренди, якість та оригінальність (як не купити підробку)
На що дивитися при покупці
Ринок перенасичений копіями. В UEC ми як офіційний представник гарантуємо оригінальність, але ви маєте знати ознаки якості:
Ми надаємо повну гарантію на продукцію GEWISS та UEC. При поверненні перевіряємо цілісність заводських пломб. Клієнти UEC завжди можуть розраховувати на технічну підтримку.
