Селективність автоматичних вимикачів: принципи координації, таблиці (карти) та підбір обладнання
Коротко про головне
Селективність автоматів — це принцип, за яким при аварії спрацьовує лише найближчий до пошкодження автомат, а решта мережі залишається під напругою.
Три рівні: повна (до max Iкз), часткова (до певного Is) та відсутня (криві перетинаються). Для побуту часткова — допустима, якщо Iкз не перевищує межу.
Ключовий інструмент: таблиці (карти) селективності від виробника — єдиний 100% спосіб перевірки. «Просто різні номінали» — небезпечний міф.
Привіт, я Олег Лук'янчук, інженер із досвідом у системах залізничної автоматики та електрозахисту. В UEC я працюю з проєктами, де селективність — це не «бажано», а обов'язково.
У цій статті розберемо, як правильно координувати автоматичні вимикачі: від побутових щитів до промислових ГРЩ.

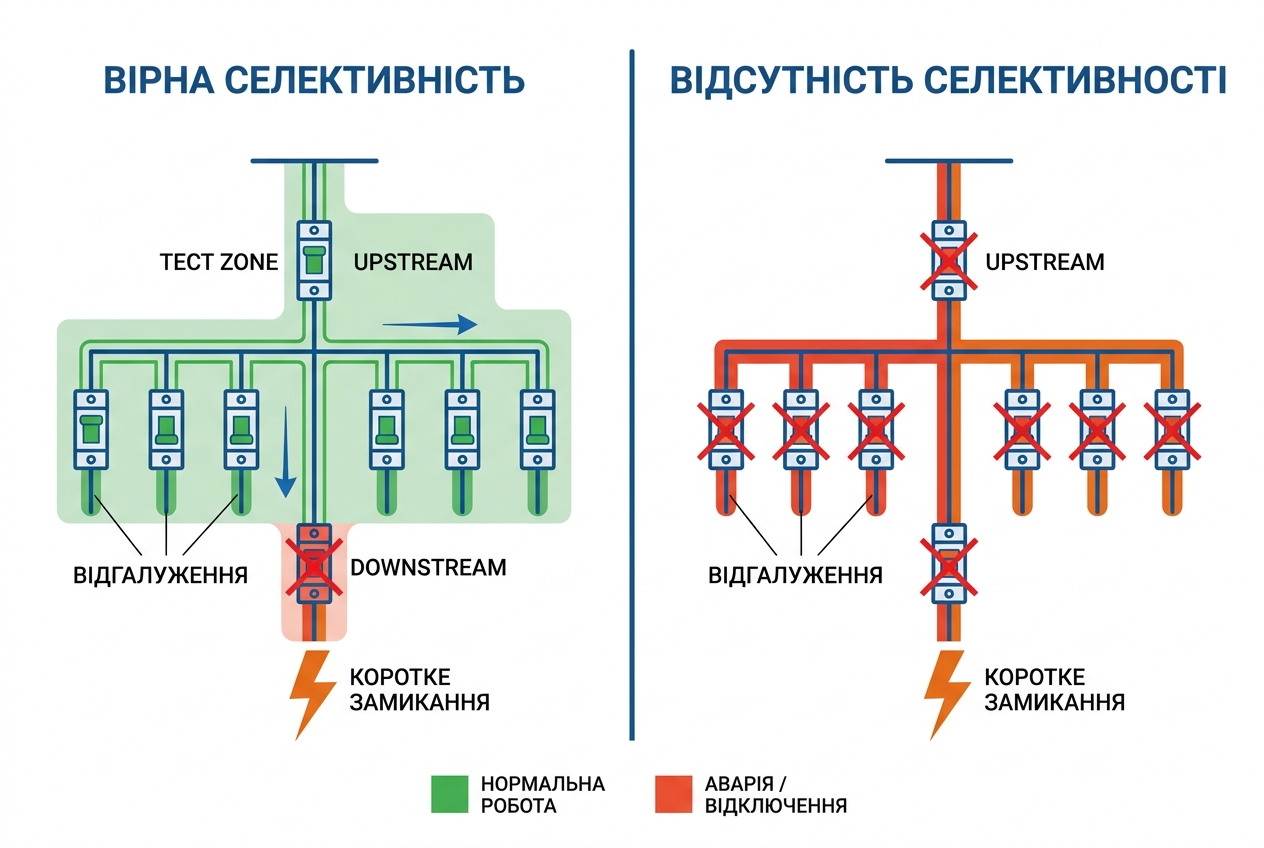

Що таке селективність автоматичних вимикачів та для чого вона потрібна?
Селективність автоматів (або вибірковість) — це фундаментальний принцип захисту електричної мережі, за якого при виникненні аварії (КЗ або перевантаження) спрацьовує лише той апарат, що встановлений безпосередньо біля місця пошкодження, а всі вищі автомати (upstream) залишаються увімкненими. Моя практика в системах залізничної автоматики навчила: правильна селективність автоматичних вимикачів критично важлива для безперебійної роботи, адже вона локалізує проблему.
У побуті це означає, що коротке замикання в розетці спальні вимикає тільки груповий автомат на 16А, а не ввідний рубільник у коридорі чи на стовпі, залишаючи світло в решті кімнат. Це база безпеки та комфорту. Якщо селективність не витримана (що ми в UEC часто бачимо в аматорських щитах), найменша аварія знеструмлює весь об'єкт, збільшуючи час простою та ризик пошкодження обладнання через циклічні кидки напруги.
Для правильного налаштування недостатньо просто взяти різні номінали. Потрібно враховувати відключаючу здатність, очікуваний струм короткого замикання в точці монтажу та час-струмові характеристики.
Терміни, які важливо знати:
In (Номінальний струм): робочий струм, який автомат проводить нескінченно довго. Icu / Ics: гранична та робоча відключна здатність (максимальний струм КЗ, який апарат витримає без вибуху). Iкз (Струм КЗ): пікове значення струму при аварії в конкретній точці мережі. t (total clearing time): повний час відключення ланцюга.
Селективність vs «просто різні номінали»: що насправді потрібно перевірити
Багато електриків-початківців вважають: "Якщо на вході C40, а на групі B16 — селективність є". Це небезпечний міф. Селективність залежить не стільки від номіналу, скільки від швидкості реакції механізмів розчеплення при надвисоких струмах.
Коли селективність вважається повною, частковою або відсутньою
Інженери розділяють три рівні координації захисту. В процесі вибору автоматичного вимикача для дому важливо розуміти ці відмінності:
| Тип | Що означає | Як проявляється | Ризик/наслідок |
|---|---|---|---|
| Повна | Нижній апарат завжди відключається першим у всьому діапазоні струмів (до max Iкз). | При будь-якому КЗ ввідний автомат "тримає" навантаження. | Ризики відсутні. Ідеальний варіант для лікарень та ЦОД. |
| Часткова | Селективність гарантується лише до певного струму (Is), вказаного у таблиці. | При малих КЗ (в кінці лінії) спрацює нижній. При потужному КЗ (біля щита) виб'є обидва. | Допустимо для побуту, якщо розрахунковий струм КЗ не перевищує межу Is. |
| Відсутня | Криві спрацювання перетинаються без зазору. | При КЗ завжди спрацьовує ввідний автомат (або обидва одночасно). | Повне знеструмлення об'єкта. Критична помилка проєктування. |
«Довідково: Вимоги до селективності (selectivity/discrimination) регламентуються стандартами IEC/EN 60947-2 (для промислових автоматів MCCB) та додатком до IEC/EN 60898-1 (для побутових MCB). Згідно з NEC 2014, селективна координація є обов'язковою для систем аварійного живлення [2].»

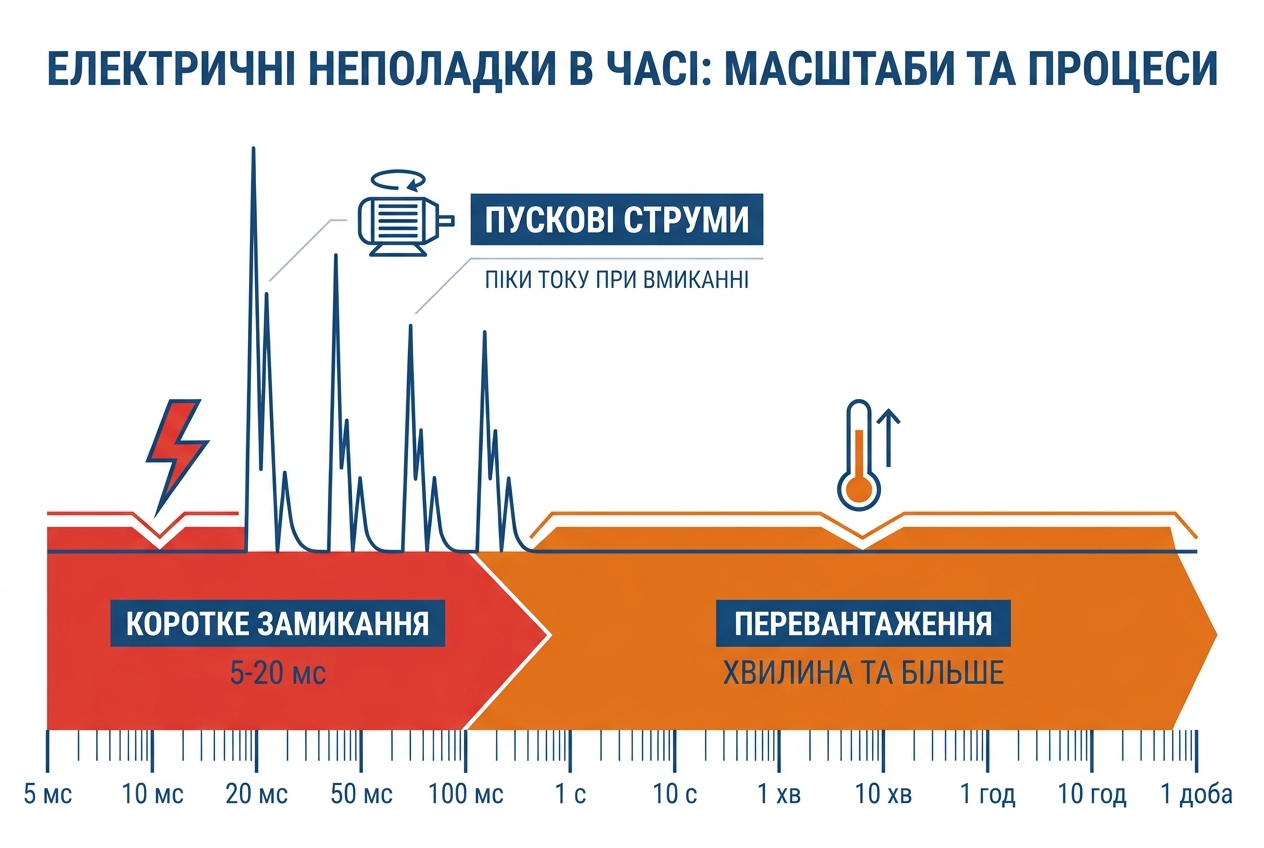

Які аварійні режими треба розрізняти (і чому це впливає на селективність)
Перевантаження (тепловий розчіплювач)
Тут працює біметалева пластина. Час реакції вимірюється секундами або хвилинами. Досягти селективності тут легко: достатньо, щоб номінали автоматів відрізнялися хоча б на щабель (наприклад, 25А та 16А).
Коротке замикання (електромагнітний/електронний розчіплювач)
Найскладніша зона. Струм зростає до тисяч ампер за мілісекунди. Електромагнітні катушки обох автоматів (і ввідного, і групового) можуть отримати команду на розрив майже одночасно. Саме тут "сипляться" прості схеми на кшталт "C25 + C16". Щоб уникнути цього, потрібно аналізувати час-струмову характеристику (B, C, D).
Пускові струми двигунів/імпульсні навантаження
При запуску насосів чи потужних блоків живлення виникають пікові струми, які автомат може сплутати з КЗ. Селективність тут забезпечується вибором правильної кривої (наприклад, D для двигунів), щоб не вибивало ні груповий, ні ввідний автомат хибно.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.

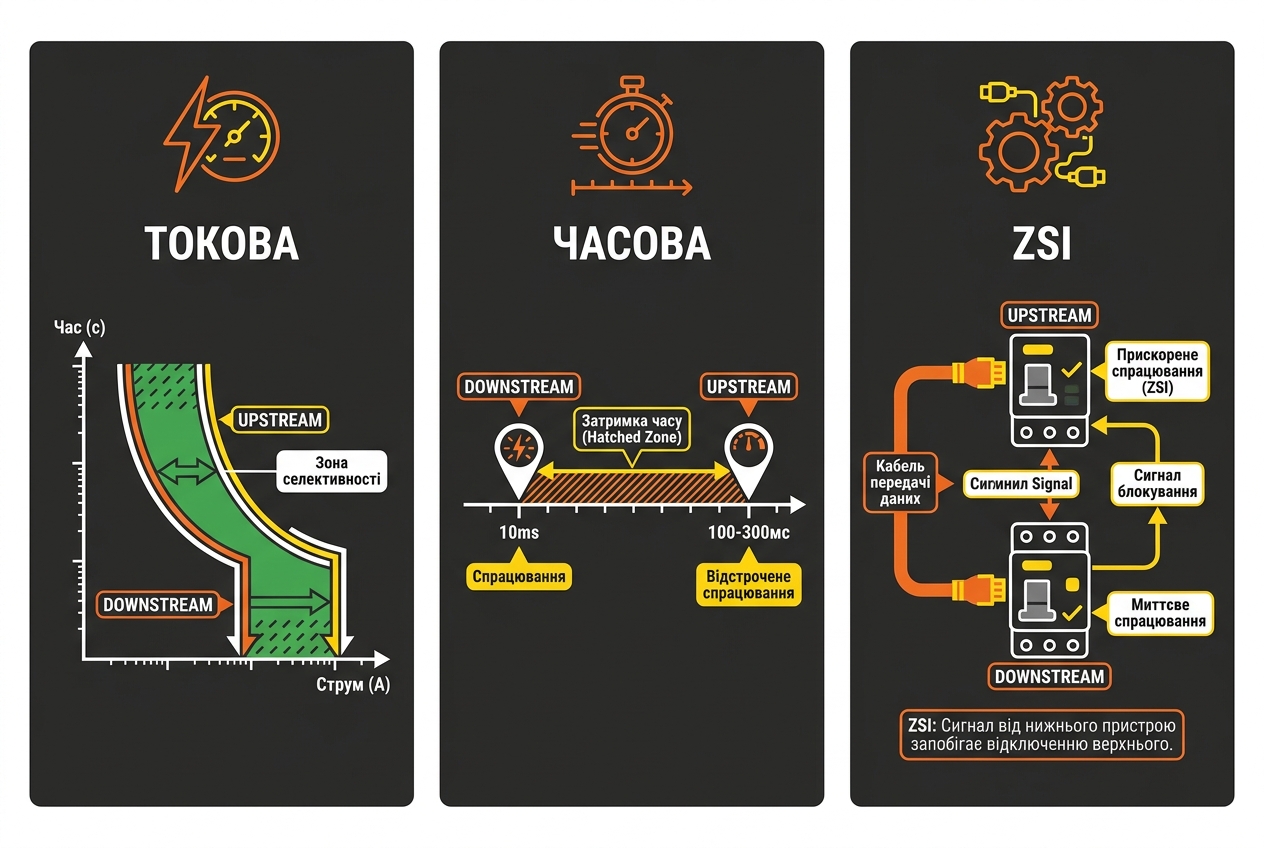

Основні види координації (селективності) автоматів — коротко і по суті
Струмова селективність (по порогах спрацювання)
Базується на різниці струмів відсічки. Працює, коли струм КЗ в кінці лінії значно менший, ніж струм спрацювання ввідного автомата.
- Коли працює: На довгих лініях, де опір кабелю "гасить" струм КЗ.
- Обмеження: У сучасних мережах з низьким опором (коротка проводка) струмової селективності часто недостатньо. Як зазначають дослідження Schneider Electric, струмова селективність між модульними автоматами часто обмежена порогом магнітного розчеплювача upstream-пристрою [1].
Часова селективність (S-тип, витримка часу)
Найбільш надійний метод. Логіка проста: ввідний автомат має фізичну затримку спрацювання (наприклад, 100-300 мс). При аварії він "чекає", даючи шанс нижньому автомату відключити пошкоджену ділянку миттєво.
- Де застосовують: На головних розподільних щитах (ГРЩ), вводах у котеджі. Тут часто використовуються селективні автоматичні вимикачі.
Енергетична / логічна селективність (I²t, ZSI)
Це вищий пілотаж інженерії, який ми в UEC застосовуємо для промислових об'єктів.
- Енергетична: Базується на обмеженні енергії дуги. Нижній автомат настільки швидкий, що встигає погасити дугу до того, як верхній встигне нагрітися/зреагувати.
- Логічна (ZSI - Zone Selective Interlocking): Автомати з'єднані кабелем даних. Нижній "повідомляє" верхньому: "Аварія у мене, не відключайся!". Згідно з документацією ABB, технологія ZSI дозволяє досягти повної селективності навіть при дуже високих струмах КЗ (до 100 кА) без зайвих затримок часу [6].
⚠ Важливо: ZSI та електронні розчіплювачі зазвичай доступні в промислових серіях (MCCB). Для звичайних модульних автоматів у квартирі ми покладаємось на таблиці енергетичної селективності.
Таблиці/карти селективності — ключовий спосіб перевірки координації

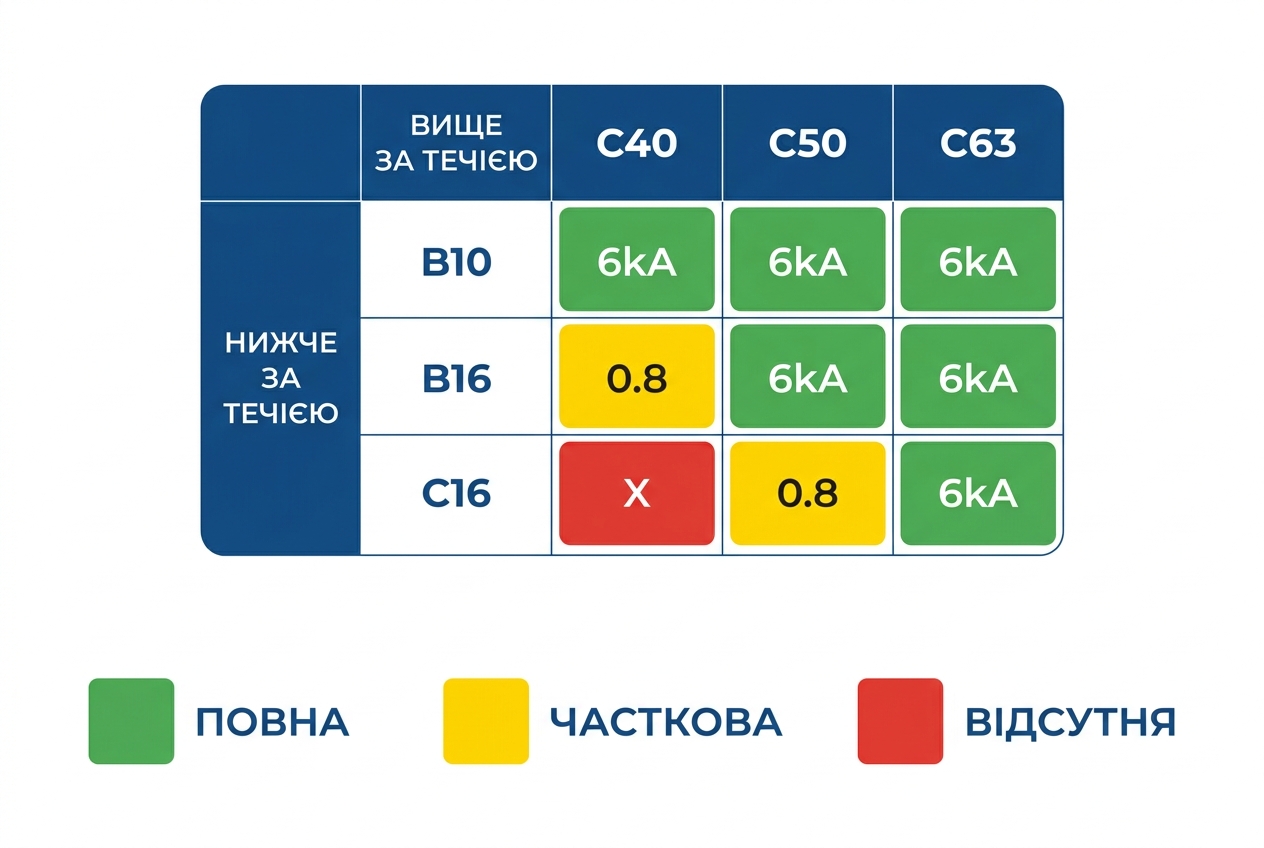

Карта селективності: як аналізувати та використовувати
Карта селективності — це офіційний технічний документ від виробника (таблиця або графік), який гарантує поведінку пари автоматів. Це єдиний 100% спосіб перевірки, оскільки формули часто не враховують конструктивні особливості конкретних серій. У такій таблиці виробник (наприклад, Gewiss, Eaton або Schneider) перетинає моделі "Upstream" (ввід) та "Downstream" (навантаження). У клітинці вказано межу селективності в кілоамперах (кА). Якщо ваш розрахунковий струм КЗ менший за цю цифру — селективність автоматів забезпечена.
Офіційні ресурси:
Завжди шукайте актуальні каталоги виробників у розділах "Coordination Guide" або "Selectivity Tables". Не покладайтеся на старі PDF з форумів.
Як читати таблицю селективності — алгоритм з 5 кроків
Щоб не помилитися при розрахунку автомата за потужністю та струмом і селективністю, дійте за планом:
- Крок 1. Визначити тип нижнього автомата (наприклад, Gewiss MT60 B16).
- Крок 2. Визначити тип верхнього автомата (наприклад, Gewiss MT100 C40).
- Крок 3. Розрахувати або виміряти очікуваний Iкз у точці встановлення нижнього автомата.
- Крок 4. Знайти перетин цих моделей у таблиці виробника.
- Крок 5. Переконатися, що число в таблиці (межа селективності) вище за ваш реальний Iкз.
Готові таблиці селективності за брендами (для швидкого старту)
Нижче наведено приклади (дані можуть залежати від серії, перевіряйте каталоги!):
| Бренд | Сценарій | Upstream (Ввід) | Downstream (Група) | Результат |
|---|---|---|---|---|
| Schneider Electric | Квартира | iC60N C40 | iC60N B16 | Повна (до Icu нижнього) |
| Hager | Будинок | MCB C50 | MCB B16 | Часткова (до ~6 кА) |
| ABB | Малий офіс | S200 C63 | S200 B16 | Повна (за умови Iкз < 6кА) |
⚠ Дисклеймер: Ці дані є ілюстративними. Повна гарантія селективності можлива тільки при використанні обладнання одного виробника та перевірці по актуальних таблицях конкретних серій.
Практичні приклади (щоб зрозуміти, чому «C25 + C16» часто не селективні)

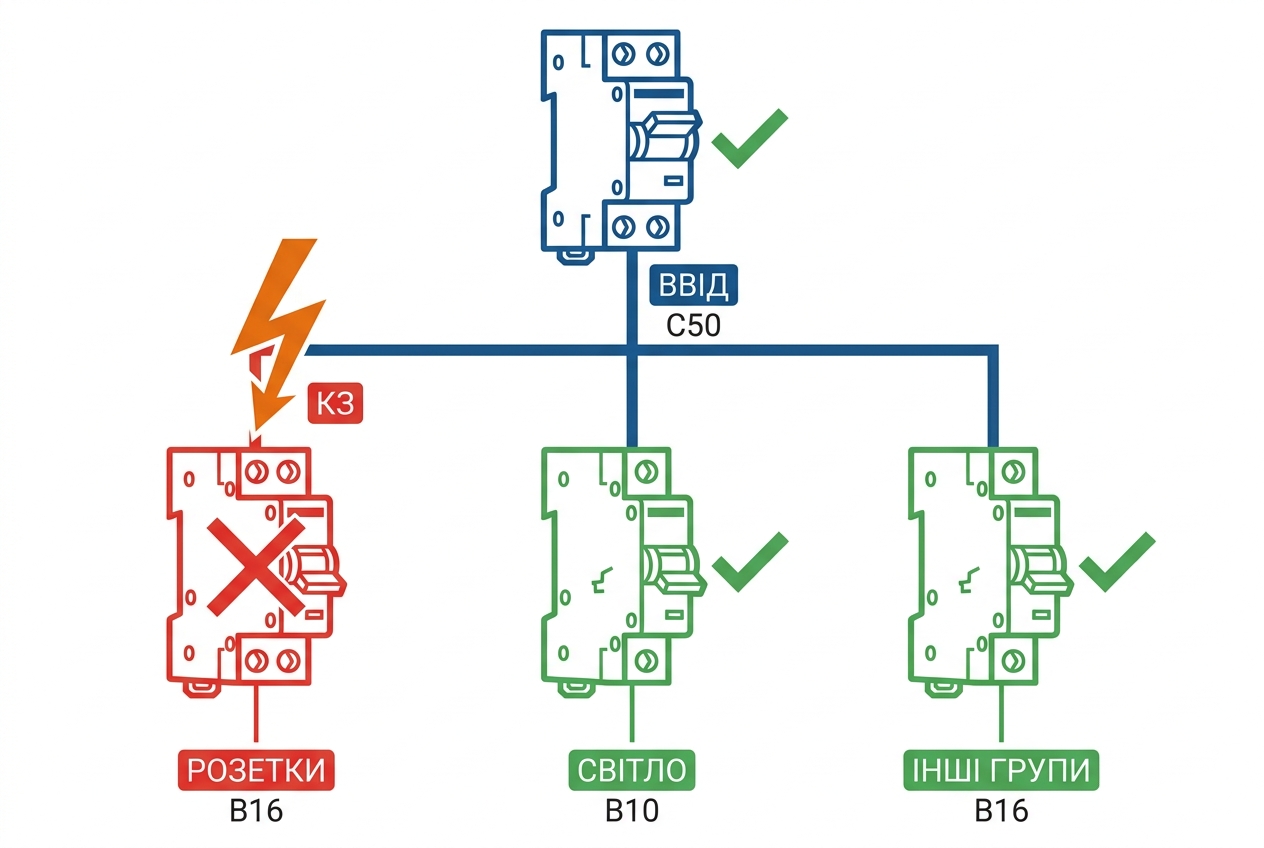

Приклад 1 — квартирний щит: ввід C50 → група B16
Це класична схема для сучасної новобудови з електроплитами.
- Сценарій: Коротке замикання в кавоварці.
- Логіка: Автомат B16 має миттєве спрацювання в діапазоні 3-5 In (48-80А). Ввідний C50 спрацьовує миттєво при 5-10 In (250-500А).
- Результат: Якщо струм КЗ буде 300А (типово для квартири), B16 відключиться, а C50 навіть не увійде в зону магнітного розчеплення. Селективність працює.

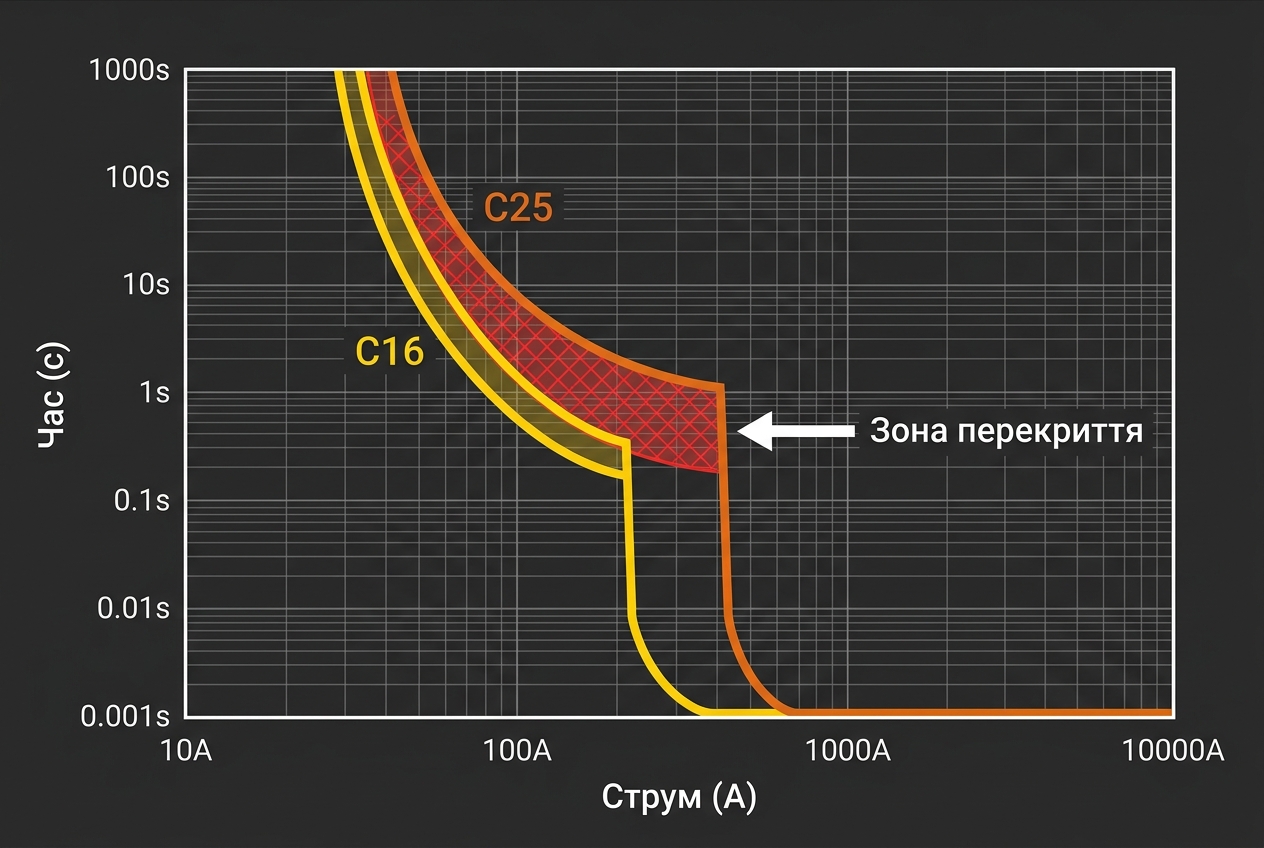

Приклад 2 — чому зв'язка C25 і C16 може «вибивати ввід» при КЗ
Часта помилка в старих будинках, де на вводі стоїть обмеження 25А.
- Проблема: Зони миттєвого спрацювання перекриваються. Для C25 мінімальний поріг ~125А. Для C16 — ~80А.
- Реальність: При "хорошому" КЗ струм легко досягає 400-500А. Це значно вище порогів обох автоматів. Електромагніти обох пристроїв спрацьовують одночасно. Ввідний "вибиває" разом з груповим.
- Що робити: У таких випадках варто розглянути встановлення на ввід автомата з характеристикою D (якщо дозволяє петля фаза-нуль) або переходити на двополюсні автомати для швидкої локалізації.
| Помилка | Симптом | Рішення |
|---|---|---|
| Близькі номінали (C25/C20) | Відключає обидва автомати | Збільшити розрив (С25/B10) або карту виробника |
| Високий струм КЗ | Вибиває ввідний навіть при B16 | Встановити S-тип або MCCB на ввід |
Приклад 3 — промислова ділянка: MCCB з електронним розчіплювачем + ZSI
На виробництві ми не можемо дозволити зупинку конвеєра через замикання в одному моторі. Тут виручає ZSI (Zone Selective Interlocking) або налаштування часових затримок на електронних розчіплювачах промислових автоматів. Звичайні модульні "автоматики" тут безсилі.
«У складних проєктах ми часто бачимо спроби заощадити, ставлячи на головний ввід офісного центру звичайний модульний автомат C125. Це гарантована темрява у всій будівлі при КЗ у кавомашині. Селективність підтверджують не інтуїцією, а розрахунком Iкз та таблицями.»
— Олег Лук'янчук, Досвід UEC
Як забезпечити селективність на практиці: методи, які реально працюють
Підбір характеристик B/C/D та номіналів: що можна, а що — міф
Існує "народний метод": ставити B на групи, а C на ввід. Це працює, але не панацея.
- B нижче, C вище: Дійсно допомагає "розсунути" пороги спрацювання. Ввідний C-автомат менш чутливий до кидків струму.
- Просто збільшити номінал ввідного: Небезпечно! Номінал ввідного автомата обирається для захисту кабелю вводу, а не для селективності. Якщо ви поставите C63 на кабель 6 мм², ви спалите проводку заради примарної селективності.
Обов'язково зверніть увагу на сумісність при виборі автомата для розеток та освітлення.
| Метод | Працює коли | Ризики |
|---|---|---|
| Зміна характеристик (C -> B) | У побутових мережах з помірним КЗ | Хибні спрацювання B-автоматів на пилососах |
| S-тип (Селективний) | На вводі приватного будинку | Вища вартість, габарити |
Селективні автомати S-типу: коли вони потрібні
Це спеціальні пристрої (часто серії, як ABB S750DR або аналоги), які мають вбудовану механічну затримку часу. Вони створені бути "головними".
- Плюси: Гарантована селективність з будь-яким звичайним автоматом нижче.
- Мінуси: Ціна (в 3-5 разів дорожче) і необхідність місця в щиті.
Додаткові пристрої та суміжна координація
Не забувайте про інші елементи захисту.

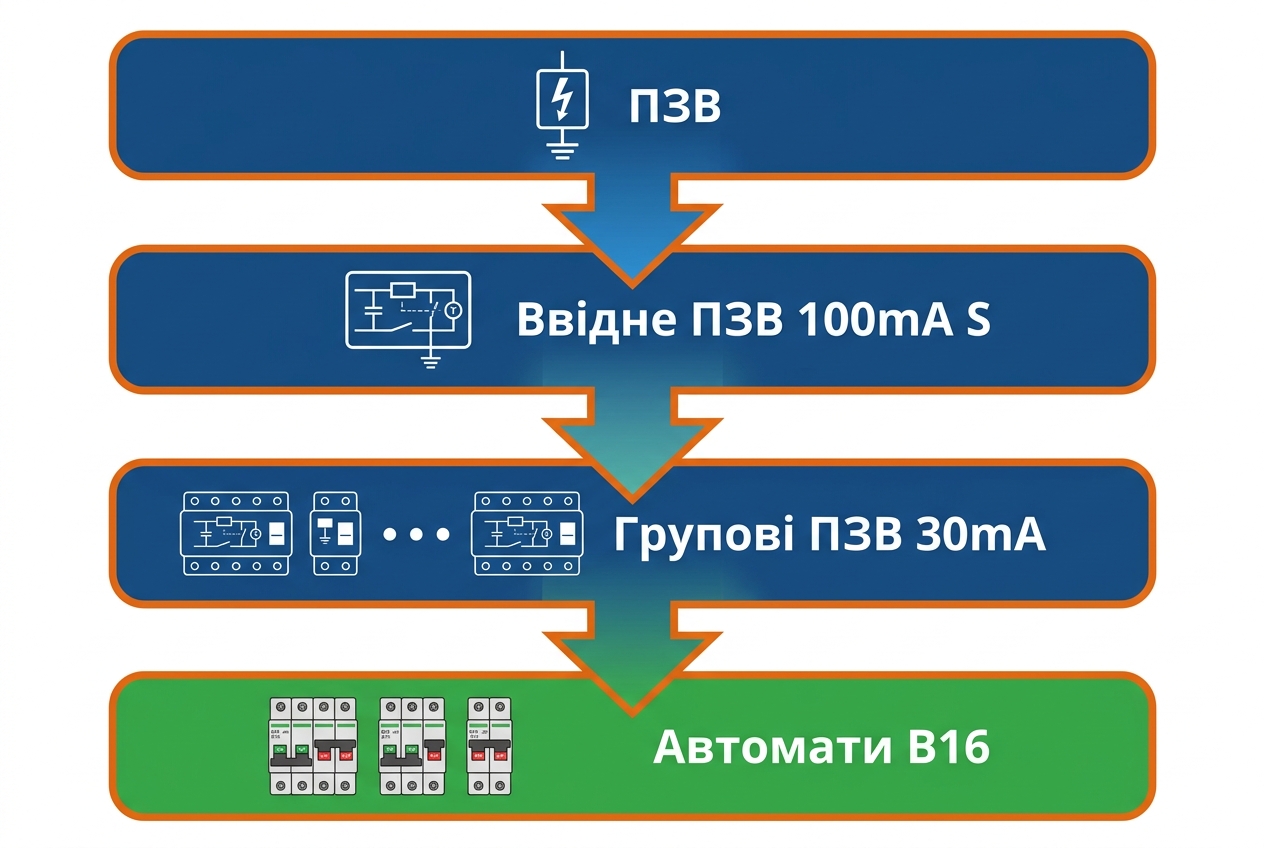

- УЗО: Селективність по струму витоку. Ввідне УЗО повинно бути типу S (селективне) і мати струм витоку в 3 рази вищий за групове (наприклад, 100мА проти 30мА). Більше про це в матеріалі: чи потрібно розривати нуль автоматом.
- Каскадування (Back-up protection): Іноді ввідний автомат допомагає нижньому "пережити" КЗ, яке перевищує його Icu.
Розрахунок і проєктування: мінімум формул, максимум практики
Які дані потрібні для перевірки селективності
Щоб не тицяти пальцем у небо, підготуйте дані:
- Iкз (Струм короткого замикання): Мінімальний (в кінці лінії) і максимальний (біля щита).
- Параметри лінії: Довжина, переріз (мідь/алюміній).
- Характеристики автоматів: Серія, Icu (наприклад, 6кА чи 10кА).
Тип мережі: 1 фаза/3 фази. Виділена потужність (кВт). Довжина лінії до споживача (м). Ці дані потрібні інженеру для коректного підбору.
Як оцінити Iкз без «магії» і коли потрібен інженер
Якщо ви живете "під парканом" трансформаторної підстанції, струм КЗ у вас може бути 2-3 кА і вище. У такому випадку звичайні модульні автомати на 4.5 кА ставити небезпечно — потрібні мінімум 6 кА або 10 кА, і на селективність це впливає критично. Детальніше про вибір між 4.5 кА, 6 кА чи 10 кА читайте в окремій статті.
Для квартир далеко від ТП можна користуватись таблицями виробників.
У приватному будинку з новим вводом краще виміряти петлю "фаза-нуль".
Промисловість, офісні центри, багатоквартирні вводи.
ПЗ для підбору та перевірки координації
Професіонали не рахують на калькуляторі в стовпчик. Існують спеціалізовані утиліти.
| Інструмент | Для чого | Посилання |
|---|---|---|
| E-Design / DOC (ABB) | Розрахунок щитів, перевірка координації | Сайт ABB |
| EcoStruxure Power Design (Schneider) | Моделювання мережі та селективності | Сайт SE |
| Simaris Design (Siemens) | Комплексний розрахунок | Сайт Siemens |
Як вибрати автомат(и) для селективного захисту — критерії підбору
Ключові параметри: що впливає на координацію найбільше
| Параметр | Вплив на селективність | Як перевірити |
|---|---|---|
| Номінальний струм (In) | Базовий розрив порогів. Рекомендовано крок x2 (напр. 16А і 32А). | Маркування на корпусі. |
| Крива (B, C, D) | Визначає час реакції на помірні КЗ. | Графіки час-струмових характеристик. |
| Відключна здатність (Icu) | Впливає на здатність пропустити енергію КЗ далі. | Значення в прямокутнику (6000, 10000). |
| Виробник/Серія | Критично! Селективність гарантується лише в межах бренду. | Каталог координації виробника. |
Важливо не забути про наслідки неправильно підібраного номіналу, які можуть бути фатальними для кабелю.
Часті помилки при підборі (і як їх уникнути)
- ❌ "Мікс" брендів: Жодна карта селективності це не покриває. Результат непередбачуваний.
- ❌ Завищення ввідного: Ставити C63 лише заради селективності, коли виділено 10 кВт. Це порушення договору з РЕМ і ризик пожежі.
- ❌ Ігнорування Iкз: Встановлення автомата з низькою Icn (4.5кА) на вводі потужного об'єкта. При КЗ контакти можуть зваритися [1].
Мікро-кейс:
У клієнта постійно вибивало ввідний автомат C25 при згорянні лампочок. Причина: високий струм КЗ поруч з ТП. Рішення: заміна ввідного на селективний S-тип (після узгодження) вирішила проблему локалізації.
Купити автомати для селективного захисту (каталог + фільтри)
- Бренд: Gewiss, UEC, інші
- Тип: Модульний (MCB), Корпусний (MCCB)
- Селективний (S-тип): Так
- Номінал: 16A, 25A, 32A, 40A...
Ми в UEC рекомендуємо використовувати перевірені рішення. Для квартир підійдуть надійні модульні серії GEWISS або UEC, для ввідних щитів котеджів — серії з підвищеною вимикаючою здатністю.
Ввідні автомати під підвищений Iкз (10 kA+)
Якщо об'єкт близько до ТП, вам сюди.
| Сценарій | Рекомендація |
|---|---|
| Приватний будинок (ввід) | Модульні 10-15 кА |
| Офісна будівля/Виробництво | Корпусні MCCB (до 50 кА) |
Селективні автомати (S-тип / selective MCB)
Спеціалізована лінійка для гарантованої затримки спрацювання. Зазвичай доступні під замовлення для специфічних проектів.
Промислові автомати MCCB/ACB
Для струмів понад 100А та за потреби ZSI координації. Дозволяють гнучко налаштовувати уставки LSIG (Long, Short, Instantaneous, Ground).
- Модульні автоматичні вимикачі для житла
- Триполюсні та чотириполюсні автомати
- Селективні автомати (детально)
FAQ — короткі відповіді на типові питання
❓ Чи буде селективність між B і C?
Так, часто часткова, якщо криві рознесені за номіналом (наприклад, C40 і B16). Однак при к.з. біля щита гарантії немає без перевірки таблиць.
❓ Чому вибиває ввідний автомат при короткому замиканні?
Через накладання характеристик електромагнітних розчіплювачів. Струм КЗ перевищує поріг спрацювання обох пристроїв.
❓ Чи можна змішувати бренди автоматів і розраховувати на селективність?
Ні. Виробники тестують координацію лише для своїх лінійок. Мікс брендів — це лотерея.
❓ Що важливіше для селективності — крива B/C/D чи таблиця виробника?
Таблиця первинна, бо вона базується на реальних випробуваннях сумісності конкретних механізмів.
❓ Селективність і ПЗВ: чому інколи відключається «все»
Тому що звичайні ПЗВ спрацьовують миттєво. На ввід потрібно ставити селективний ПЗВ типу S із затримкою часу.
Висновок: як діяти, щоб селективність була підтверджена, а не «надія»
Як інженер, я раджу не покладатися на удачу. Селективність — це розрахунок. Використовуйте якісне обладнання та перевірені дані.
Чек-ліст перед збиранням щита:
