Модульні автоматичні вимикачі на DIN-рейку (для квартири та будинку)
Коротко про головне
Модульні автомати на DIN-рейку — основа захисту електромережі квартири та будинку. Вони захищають кабелі від перевантаження та короткого замикання.
Ключові параметри вибору: кількість полюсів (1P–4P), номінальний струм (А), характеристика спрацьовування (B, C, D) та вимикаюча здатність (кА).
Головне правило: автомат захищає кабель, а не техніку. Номінал обирається за перерізом проводу, а не за потужністю приладу.
Привіт, я інженер із понад 12-річним досвідом роботи з електротехнікою в UEC. Щодня я допомагаю клієнтам обрати правильний модульний захист для житлових та комерційних об'єктів.
У цій статті я покажу, як обрати модульний автомат на DIN-рейку для квартири та будинку: розберемо характеристики, порівняємо бренди, дам практичні сценарії та таблицю цін.
Що таке модульні автомати на DIN-рейку?
Як інженер із понад 12-річним досвідом, я часто пояснюю клієнтам UEC: модульні автомати — це компактні комутаційні апарати, розроблені спеціально для швидкого монтажу. Головна їхня особливість — стандартизоване кріплення на 35-мм профіль, відомий як din-рейка. Вони стали стандартом де-факто для сучасного електрощита як у квартирах, так і в офісах.
Їхнє основне завдання — захист мережі від двох аварійних режимів: перевантаження (коли ви вмикаєте занадто багато приладів) та короткого замикання (КЗ). Згідно з дослідженнями галузі, модульні автомати (MCB) використовують термомагнітний принцип дії: тепловий розчіплювач реагує на перевантаження, а електромагнітний — миттєво відсікає струми КЗ [3]. Завдяки такій конструкції автомати на дін рейку легко комбінувати, замінювати та обслуговувати без повного демонтажу щита.

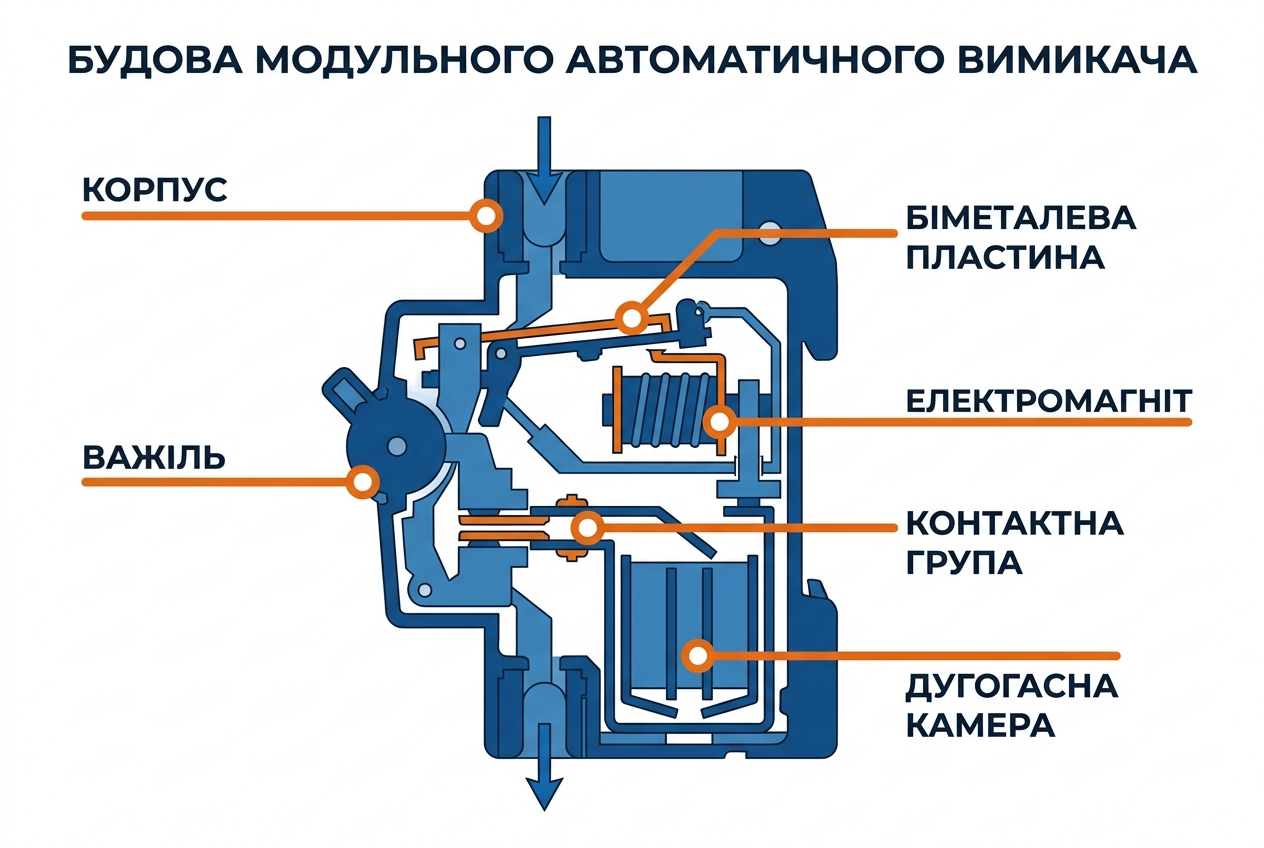

Конструкція сучасного модульного автомата забезпечує швидкий монтаж на DIN-рейку.
⚠ Ремарка інженера: Перед покупкою завжди перевіряйте відповідність обладнання стандартам, таким як IEC/EN 60898-1 (для побутового використання), щоб гарантувати коректну роботу в житлових мережах.
Чим відрізняється від ПЗВ та дифавтомата (коротко й по суті)
Часто виникає плутанина між пристроями. Ось просте правило:
- Автомат (MCB) — береже кабелі (і ваше майно) від пожежі.
- ПЗВ (RCD) — береже людей від удару струмом при витоку.
- Дифавтомат (RCBO) — це "два в одному" (MCB + RCD).
Ось наочне порівняння, яке допоможе вам не помилитися при комплектації щита:
| Пристрій | Від чого захищає | Де ставлять | Типове маркування | Коментар UEC |
|---|---|---|---|---|
| Автомат (MCB) | Перевантаження + КЗ | Групові лінії (світло, розетки) | C16, B10 | Базовий елемент будь-якого щита |
| ПЗВ (RCD) | Тільки витік струму! | Ввід або групи (ванна, кухня) | 40A 30mA | Вимагає захисту автоматом зверху |
| Дифавтомат (RCBO) | Перевантаження + КЗ + Витік | Окремі лінії (бойлер, пралка) | C16 30mA | Економить місце на DIN-рейці |
Як вибрати модульний автомат: основні характеристики
Щоб вибрати правильний захист, недостатньо просто купити "найпотужніший". Навпаки, надто потужний автомат спалить вашу проводку, але не вимкнеться. Ключові характеристики та параметри, на які слід звертати увагу, — це кількість полюсів, номінальний струм (в ампер), крива відключення та стійкість до струмів КЗ.

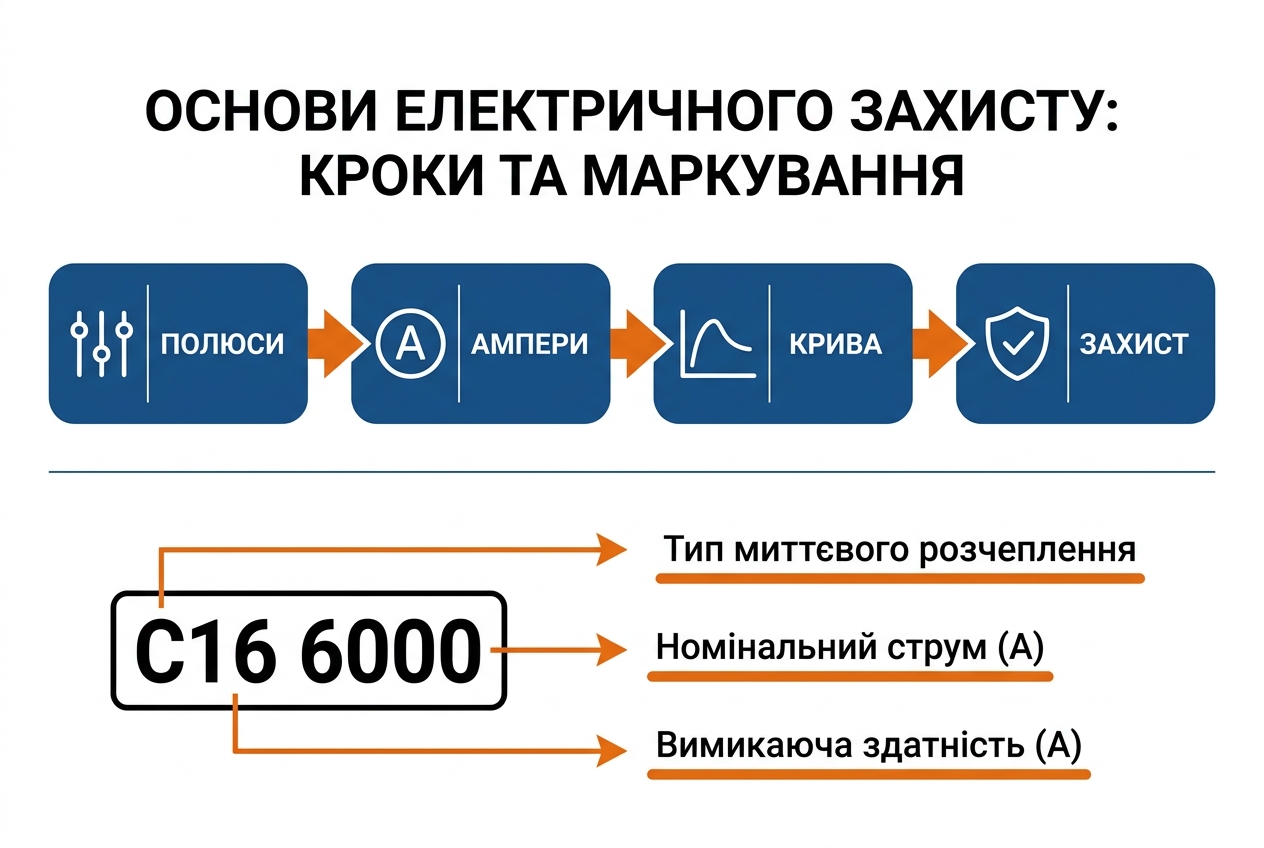

Ось алгоритм, який я використовую в роботі:
- Визначаємо кількість полюсів залежно від фазності.
- Підбираємо номінальний струм, виходячи з перерізу кабелю (не потужності приладу!).
- Обираємо характеристика спрацьовування (клас B, C або D) під тип навантаження.
- Перевіряємо вимикаюча здатність (кА) для надійності при короткому замиканні.
Кількість полюсів (1P/2P/3P/4P)
Для квартири (1 фаза)
У 99% квартир мережа однофазна. Тут можна використовувати однополюсні (1P) автомати, які розривають тільки фазу. Однак, мій досвід та практика європейських стандартів підказують: краще ставити двополюсні (2P або 1P+N). Вони розривають і фазу, і нуль. Це критично важливо при пошуку несправності або якщо "електрик із ЖЕКу" випадково переплутає фазу з нулем у під'їздному щиті. Детальніше про цю нюанс читайте в статті однополюсний чи двополюсний автомат.
Для будинку/майстерні (3 фази)
Якщо у вас приватний будинок з трифазним вводом, вам знадобиться триполюсний або чотириполюсний автомат.
- 3P — використовують для трифазних двигунів або котлів, де нуль не бере участі в комутації або підключений на пряму шину.
- 4P — обов'язковий на вводі в будинок та для перемикання на генератор. Він повністю відсікає об'єкт від зовнішньої мережі.
Номінальний струм (A): як не «перетиснути» кабель
Нижче наведено орієнтовні значення для типових побутових ліній. Пам'ятайте: автомат захищає насамперед кабель, а не чайник чи телевізор.
| Група споживачів | Потужність (орієнт.) | Типовий кабель (мідь) | Рекомендований автомат | Коментар |
|---|---|---|---|---|
| Освітлення (LED) | до 1-1.5 кВт | 1.5 мм² | B10 або C10 (10А) | Не ставте 16А на світло! |
| Розетки кімнат | до 3.5 кВт | 2.5 мм² | C16 (16А) | Золотий стандарт для житла |
| Електроплита | 5-7 кВт | 4.0 - 6.0 мм² | C25 або C32 | Перевірте клеми підключення |
| Бойлер | 1.5 - 2.5 кВт | 2.5 мм² | C16 (16А) | Бажано через дифзахист |
Примітка: Детальний розрахунок номіналу автомата повинен враховувати довжину лінії та спосіб прокладки.
Підбір по перерізу кабелю (критично для пожежної безпеки)
Найнебезпечніша помилка — це заміна автомата на "потужніший", коли старий почав вибивати. Якщо на провід 2.5 мм² (що тримає тривало ~25-27А) поставити автомат 32А, то при перевантаженні провід почне плавитися раніше, ніж спрацює захист. Це прямий шлях до пожежі. Завжди дотримуйтесь правила: номінал автомата ≤ допустимого струму кабелю.
Характеристика спрацьовування (крива) B, C, D — що обрати
Ця літера перед цифрою амперажу (наприклад, C16) вказує на те, як автомат реагує на короткочасні стрибки струму при запуску техніки.
Тип B (3-5 In)
Застосування: Освітлення, нагрівальні прилади
Найчутливіші. Ідеальні для старих мереж, освітлення та нагрівальних приладів (бойлери, обігрівачі), де немає пускових кидків. Згідно з технічними даними, вони спрацьовують при струмі в 3-5 разів вище номіналу [3].
Тип C (5-10 In)
Застосування: Розетки, побутова техніка
Універсальний солдат. Найпоширеніший вибір який автомат вибрати для розеток. Витримує помірні пускові струми пилососа чи дрилі, але надійно захищає побутову проводку.
Тип D (10-20 In)
Застосування: Електродвигуни, верстати
"Важка артилерія". Потрібні лише для потужних електродвигунів, насосних станцій або верстатів у гаражі, які при старті споживають у 7-8 разів більше енергії.
Вимикаюча здатність (kA): коли 4.5, 6 або 10 кА
Цей параметр показує, який максимальний струм короткого замикання автомат зможе безпечно розірвати і не розлетітися на шматки.
- 4.5 кА: Допускається для старих мереж, дачних будиночків далеко від трансформатора.
- 6 кА: Сучасний стандарт для квартир у новобудовах, офісів та приватних будинків. Ми в UEC рекомендуємо саме 6 кА як золоту середину ціни та безпеки. Більше деталей про вибір 4.5 vs 6 кА читайте тут.
- 10 кА і вище: Необхідні, якщо ваш будинок знаходиться "під парканом" трансформаторної підстанції (ТП). Там струми КЗ можуть досягати колосальних значень.
- Старий фонд / Дачні масиви: Достатньо 4.5 кА
- Новобудови / Міська квартира: Рекомендовано 6 кА
- Котедж біля ТП / Промзона: Обов'язково 10 кА (бажано розрахунок)
Селективність та координація захисту (щоб вибивало «там, де треба»)
Правила хорошого тону в електриці вимагають, щоб при замиканні в прасці вимикався тільки автомат розеток кімнати, а не ввідний рубильник усього будинку (або навіть вулиці). Для цього номінали і характеристики мають зменшуватися від вводу до споживача (наприклад: Ввід C40 → Група C25 → Лінія B16).
«Часта помилка початківців — ставити скрізь автомати характеристик C, навіть там, де доречні B. Це знижує швидкість реакції захисту і порушує селективність. Для світла і довгих ліній краще брати B.»
— Андрій Ковальчук, сертифікований електромонтажник, партнер UEC
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Переваги використання модульних автоматичних вимикачів
Чому саме модульна серія? Насамперед, це економія місця та компактність. Модуль шириною всього 18 мм здатен комутувати струми, для яких раніше потрібні були громіздкі "пробки" чи рубильники. Стандартизований монтаж на din-рейку дозволяє зібрати акуратний щит за лічені хвилини. Простота заміни, чітке маркування та уніфікований дизайн роблять їх безальтернативним вибором для сучасного житла. Висока безпека гарантується закритими струмоведучими частинами — випадковий дотик до контактів під напругою в сучасному автоматі практично неможливий.
- ✓ Стандарт DIN: Сумісність будь-яких брендів.
- ✓ Компактність: Всього 17.5-18 мм на модуль.
- ✓ Швидка заміна: Без переробки всього щита.
- ✓ Маркування: Зрозумілі схеми прямо на корпусі.
- ✓ Модульність: Легке додавання дод. контактів.
- ✓ Безпека: Захист IP20 для контактів.
Які модульні автомати потрібні для квартири та будинку (практичні сценарії)
Рекомендований набір груп для квартири (приклад)
Ось перевірений часом шаблон компонування квартирного щита. Такий набір покриває потреби 90% користувачів.
| Група | Автомат | Полюси | Примітка |
|---|---|---|---|
| Ввід | C32 - C50 | 2P | Залежить від договору з постачальником |
| Кухонна техніка | C16 - C20 | 1P+N | Окремі лінії на духовку і робочу зону |
| Бойлер / Стиралка | C16 | 1P+N | Обов'язково через ПЗВ / Диф! |
| Кондиціонер | C10 - C16 | 1P | Зазначено в паспорті приладу |
| Розетки кімнат | C16 | 1P | Кабель 2.5 мм² |
| Світло | B10 | 1P | Кабель 1.5 мм² |

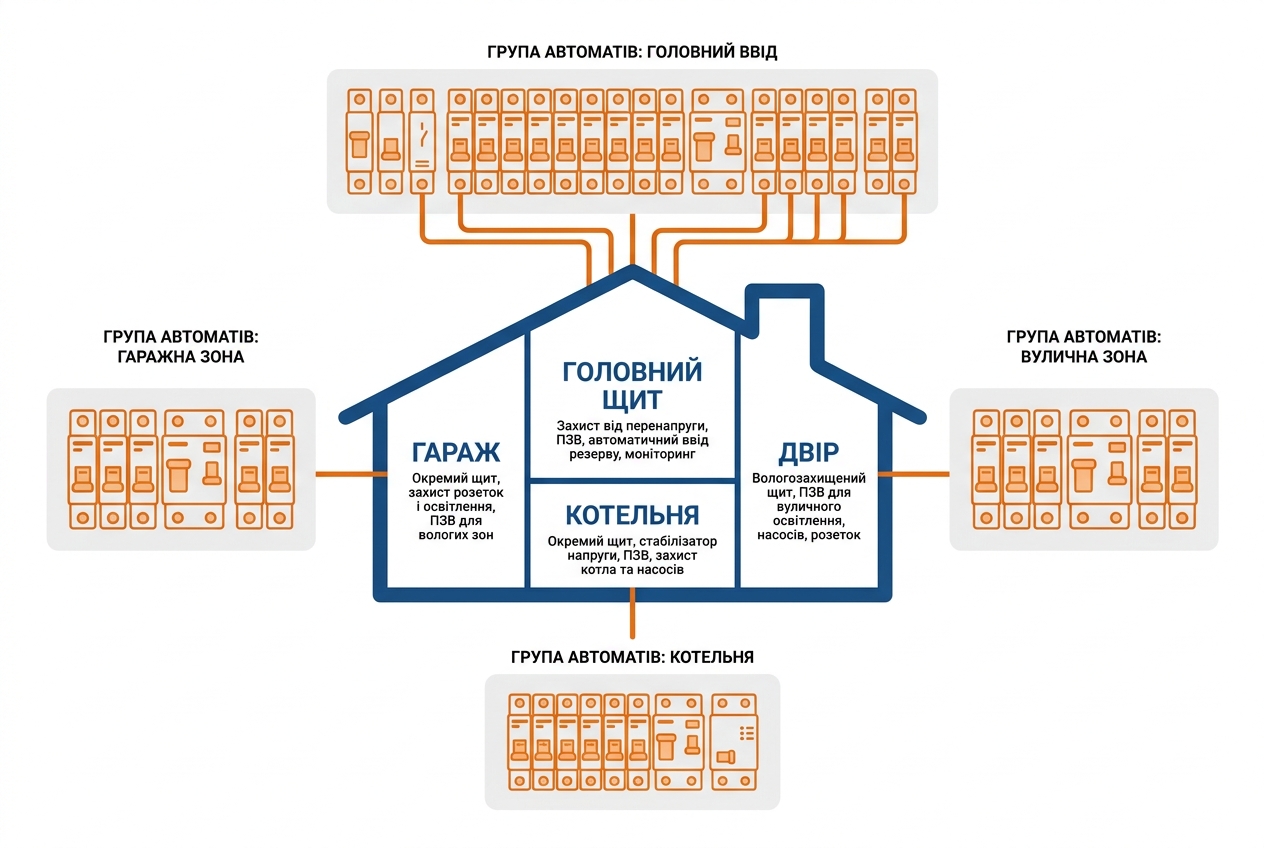

Рекомендований підхід для приватного будинку (приклад)
У приватному будинку лінії значно довші, а споживачі — на вулиці та в підсобних приміщеннях.
- Будинок: Захист аналогічний квартирі (ПЗВ + автомати).
- Вулиця: Окрема лінія через дифзахист (щоб дощ у розетці альтанки не вимкнув холодильник у домі).
- Госпблок/Гараж: Якщо є верстати — характеристика D або C.
- Котельня/Насосна: Часто потребують 3-фазного підключення.
Ванна, кухня, дитяча — підвищена безпека (зв'язка з ПЗВ/RCBO)
Пам'ятайте: звичайний автомат (MCB) не врятує життя, якщо дитина встромить шпильку в розетку або фен впаде у воду. Для "мокрих зон" та дитячих кімнат міжнародні норми (наприклад, NEC у США та європейські IEC) вимагають використання пристроїв диференційного струму (RCD) або захисту від дугового пробою (AFCI, для спалень) [1], [5]. У наших реаліях для ванної кімнати обов'язковим є ПЗВ зі струмом витоку не більше 30 мА (а краще 10 мА).
| Зона | Ризик | Рішення |
|---|---|---|
| Ванна кімната | Волога, прямий контакт | Дифавтомат 10/16A 10mA або 30mA |
| Вуличні розетки | Дощ, пошкодження ізоляції | Дифавтомат C16 30mA |
| Дитяча | Механічне пошкодження | Автомат + УЗО + Розетки зі шторками |
Якщо у вас трифазний ввід, електрокотел, або планується встановлення сонячної станції/генератора — типові рішення можуть не підійти. Рекомендуємо замовити професійний інженерний проєкт, щоб врахувати балансування фаз та специфіку інверторів.
Рейтинг виробників модульних автоматів (як обрати бренд без переплати)
На ринку десятки брендів. Як експерт UEC, я групую їх так:
Schneider Electric, Hager, Eaton, Legrand, ETI, Gewiss — для кого який
- GEWISS (Італія): Преміум-сегмент, який ми в UEC офіційно представляємо. Це вибір для тих, хто хоче "поставити і забути" на 20 років. Відмінна механіка, надійні контакти.
- Schneider Electric / Hager: Лідери ринку ("золотий стандарт"). Величезний вибір аксесуарів, але багато підробок.
- Eaton (Moeller): Дуже надійні, часто використовуються в промисловості.
- UEC (Україна): Наш власний бренд. Ми створили його як "робочу конячку" — чесні характеристики за доступну ціну. Оптимальний вибір для бюджетного ремонту без втрати якості.
- ETI: Гарний словенський "середнячок".
| Бренд | Сильна сторона | Позиціонування | Рівень ціни |
|---|---|---|---|
| GEWISS | Інновації, ресурс, дизайн | Преміум / Профі | Високий |
| Hager | Зручність монтажу (QuickConnect) | Житловий сектор | Середній+ |
| UEC | Чесна ціна, контроль якості | Оптимальний вибір | Доступний |
Як відрізнити оригінал від підробки (короткий чек-лист)
Ринок переповнений контрафактом відомих брендів. Ось як не купити "начинку" за ціною бренду:
- Вага: Оригінальний автомат важчий (більше міді та якісного дугогасного металу).
- Маркування: Літери мають бути чіткими, не стиратися пальцем.
- Заклепки: У оригіналів вони зазвичай акуратні й порожнисті, у підробок — суцільні алюмінієві.
- QR-коди: Більшість топ-брендів мають унікальні коди для перевірки на сайті.
- Місце покупки: Купуйте лише в офіційних дистриб'юторів. Наприклад, купуючи GEWISS у нас, ви отримуєте офіційну ґарантію.
Детальніше про гарантійні умови та сертифікати відповідності ви можете дізнатися на сторінці Гарантія та сервіс.
Таблиця цін на популярні моделі (для швидкого порівняння)
Щоб ви могли зорієнтуватися в бюджеті, ми зібрали актуальні ціни на найпопулярніші позиції (1P, C16, 6kA).
| Модель / Бренд | Характеристики | kA | Ціна (орієнт.) | Наявність |
|---|---|---|---|---|
| GEWISS MTC 45 | 1P, C16 | 4.5 | 250 грн | ✓ Є |
| Hager MC116A | 1P, C16 | 6 | 210 грн | ✓ Є |
| UEC | 1P, C16 | 4.5 | 120 грн | ✓ Є |
Ціни вказані з ПДВ і можуть змінюватися. Перевіряйте актуальну вартість у каталозі.
Покроковий монтаж автомата на DIN-рейку
Якщо ви маєте відповідну кваліфікацію, монтаж модульного приладу займає лічені хвилини.
- Безпека: Перед початком робіт повністю вимкніть живлення на ввідному автоматі. Перевірте відсутність напруги індикатором.
- Установка: Відведіть пласку викруткою нижню засувка (фіксатор). Встановіть автомат верхнім пазом на din-рейку, притисніть низ і зафіксуйте засувку до клацання.
- Підготовка: Зніміть ізоляцію з проводу (10-12 мм). Не пошкодьте жилу!
- Підключення: Вставте провід у клему. Затягніть гвинт. Важливо: Використовуйте момент затяжки, вказаний в паспорті (зазвичай 2-2.5 Нм). Недотягнутий контакт — причина пожежі.
- Перевірка: Спробуйте потягнути провід — він не повинен рухатися. Закрийте пластрон щиток, увімкніть живлення і перевірте ланцюг.
Відео-інструкція: правильний монтаж автомата та затяжка контактів.

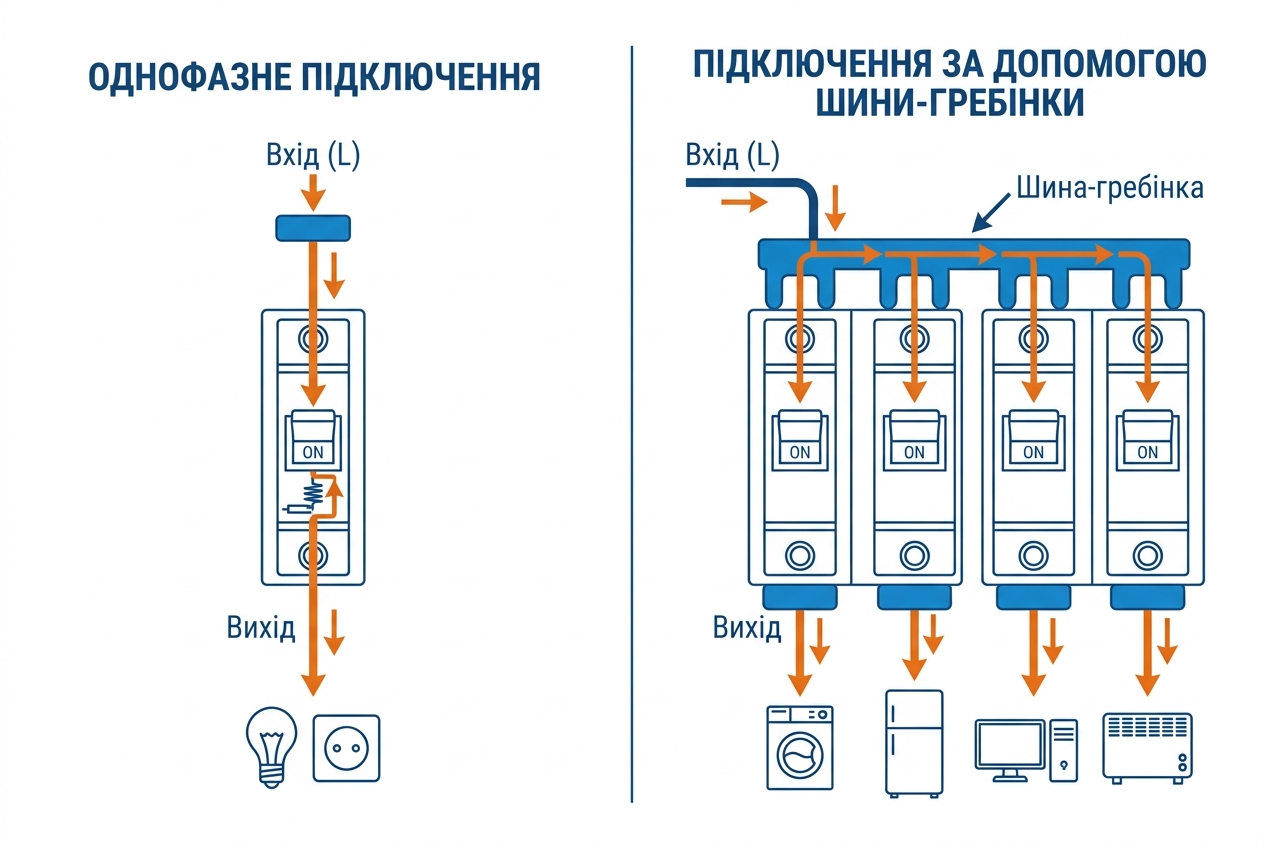

Схема підключення (базовий принцип)
Зазвичай, живлення (вхід) підключають на нерухомі контакти (зверху), а навантаження (вихід на розетки) — знизу. Хоча більшість сучасних брендів (як GEWISS) дозволяють підключення з будь-якого боку, "правилом гарного тону" вважається вхід зверху. Для з'єднання декількох автоматів в ряд використовуйте спеціальні шини-гребінки — це надійніше, ніж перемички з кабелю.
Типові помилки при виборі та експлуатації (і як їх уникнути)
Завищення/заниження номіналу (A)
Це класика жанру. "Вибиває автомат? Поставлю більший!". Це хибна логіка.
| Помилка | Наслідок | Як правильно |
|---|---|---|
| 32А на розетки (кабель 2.5 мм²) | Розплавлення розетки та кабелю, пожежа | Тільки 16А (максимум!) |
| 16А на світло (кабель 1.5 мм²) | Перегрів патронів люстри, вигорання вимикачів | Тільки 10А (або 6А для LED) |
| Заміна без перевірки причини | Повтор аварії з гіршими наслідками | Знайти несправний прилад/лінію |
Невірна крива B/C/D (вибиває «на старті»)
Купили автомат B16 на глибинний насос? Він буде вимикатися щоразу, коли насос стартує, навіть якщо перевантаження немає. Пусковий струм насоса короткочасно стрибає до 100А, що для кривої "B" є сигналом миттєвої перегрузки.
- Прилади ризику: Компресори, насоси, потужні пилососи, старі холодильники, зварювальні апарати. Для них часто потрібна крива C, а іноді й D.
Ігнорування вимикаючої здатності (kA) і селективності
Якщо ви живете поруч із трансформаторною підстанцією, дешевий автомат на 4.5 кА при короткому замиканні може просто зваритися всередині, не розірвавши ланцюг. Наслідки — вигорілий щиток. У таких місцях на що впливає відключаюча здатність — не просто теорія.
⚠ Коли потрібен спецзахист? Якщо струми КЗ у вашій точці підключення перевищують 6000А, використання автоматів 10кА є обов'язковим для уникнення вибуху корпусу при аварії.
Корисні ресурси: * Каталог рішень GEWISS (PDF) * Технічні характеристики UEC
FAQ: модульні автоматичні вимикачі (короткі відповіді)
❓ Чи можна замінити старий автомат на новий самостійно?
Тільки якщо ви маєте навички та розуміння ПУЕ. Це робота з небезпечною напругою. Обов'язково знеструмте щит та перевірте відсутність напруги перед торканням. Якщо сумніваєтесь — викликайте майстра.
❓ Який автомат краще: дорогий чи бюджетний?
Головне — це відповідність стандартам і оригінальність. Дорогий бренд дає кращі матеріали корпусу і надійніші клеми, що важливо для довговічності. Ми в UEC радимо не економити на ввідних автоматах, а для груп можна брати перевірений середній сегмент.
❓ Що робити, якщо автомат часто вибиває?
Не поспішайте його міняти! Спершу відключіть частину приладів. Якщо вибивання припинилося — лінія перевантажена. Якщо вибиває миттєво навіть без навантаження — це коротке замикання в кабелі або приладі. "Лікувати" це заміною автомата на більший номінал категорично заборонено.
❓ Як перевірити працездатність автомата?
Повноцінна перевірка теплового та електромагнітного розчіплювача можлива лише в лабораторії спеціальним приладом ("прогрузка"). В побуті ви можете лише перевірити механіку (вкл/викл) та надійність затиску контактів.
❓ Чи можна ставити 2P замість 1P?
Так, і це навіть краще. Двополюсний автомат розриває і фазу, і нуль, що підвищує безпеку при обслуговуванні та пошуку витоків струму. Єдиний мінус — він займає у 2 рази більше місця в щитку.
❓ Чи потрібен автомат на кожну лінію окремо?
Бажано. Це забезпечує селективність (при аварії гасне тільки одна кімната, а не вся квартира) і дозволяє точніше підібрати захист під кабель кожної лінії.
