Автоматичний вимикач на 380 вольт (3 фази): розрахунок, вибір та підключення
Коротко про головне

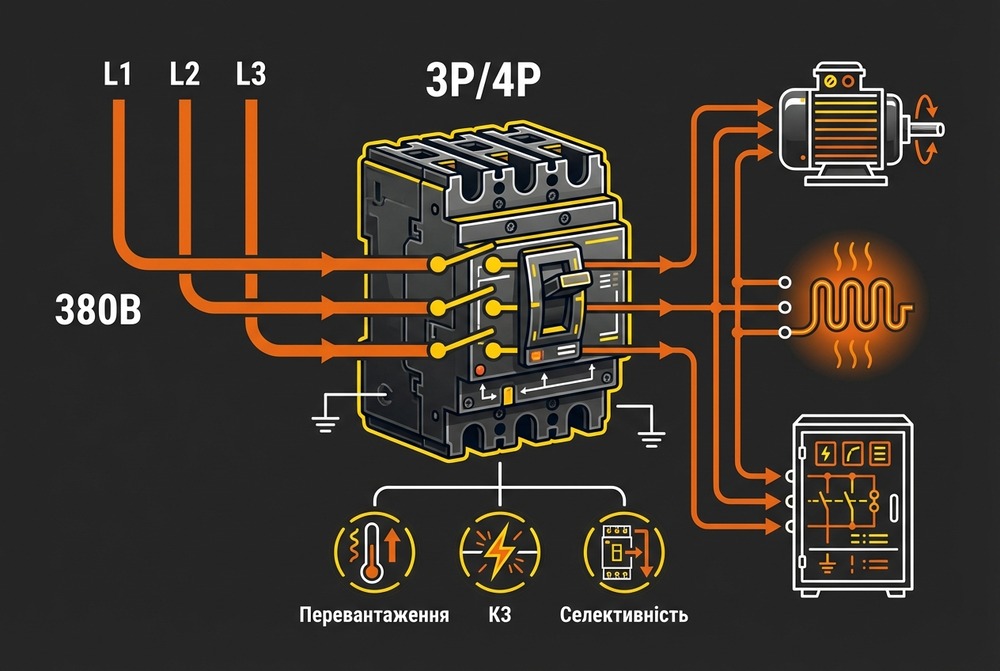

Автомат на 380 вольт (трифазний) — це комутаційний апарат, який захищає електромережу та трифазне обладнання від перевантаження і короткого замикання, контролюючи три фази одночасно.
Формула розрахунку: I = P / (√3 × U × cos φ). Без урахування cos φ похибка може сягати 20%.
Ключовий принцип: автомат захищає кабель, а не прилад. Номінал обирається за ланцюжком: Iрозрах ≤ Iном.автомата ≤ Iдоп.кабелю.
Привіт, я Олег Лук'янчук, інженер з технічного навчання UEC, експерт з 12-річним досвідом в електротехніці та діагностиці систем автоматики.
У цій статті розглянемо, як правильно розрахувати та вибрати автоматичний вимикач на 380 вольт для трифазної мережі: від формули розрахунку до перевірки кабелю та селективності.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Каталог трифазних автоматів на 380 вольт
Якщо ви вже знаєте параметри, тут ви можете купити автомат на 380 вольт під ваші задачі. У нас в наявності весь стандартний ряд номінальних струмів: 16А, 25А, 32А, 40А, 63А та потужні промислові рішення. Ми пропонуємо тільки перевірені бренди:UEC, GEWISS, а ціна залежить від відключаючої здатності та серії.
Товари
Популярні підбірки та корисні посилання
Щоб глибше розібратися в нюансах, рекомендую переглянути наші профільні матеріали:
- Як вибрати кількість полюсів (3P чи 4P)
- Час-струмова характеристика (B, C, D): що це?
- Що таке відключаюча здатність 4.5кА, 6кА, 10кА
- Модульні автоматичні вимикачі: класифікація
- Який автомат вибрати для розеток та освітлення
Онлайн-калькулятор розрахунку автомата для трифазної мережі 380В
Для швидкого підбору ми в UEC розробили цей інструмент. Розрахунок автомата 3 фази базується на повній потужності ваших споживачів. Просто введіть сумарну потужність (кВт) та уточніть напругу, щоб підібрати автомат відповідного номіналу.
⚠ Важливо: Калькулятор дає орієнтовний номінал. Фінальний вибір завжди має враховувати переріз кабелю, пускові струми двигунів та вимоги ПУЕ/IEC.
Калькулятор розрахунку автомата для трифазної мережі 380В

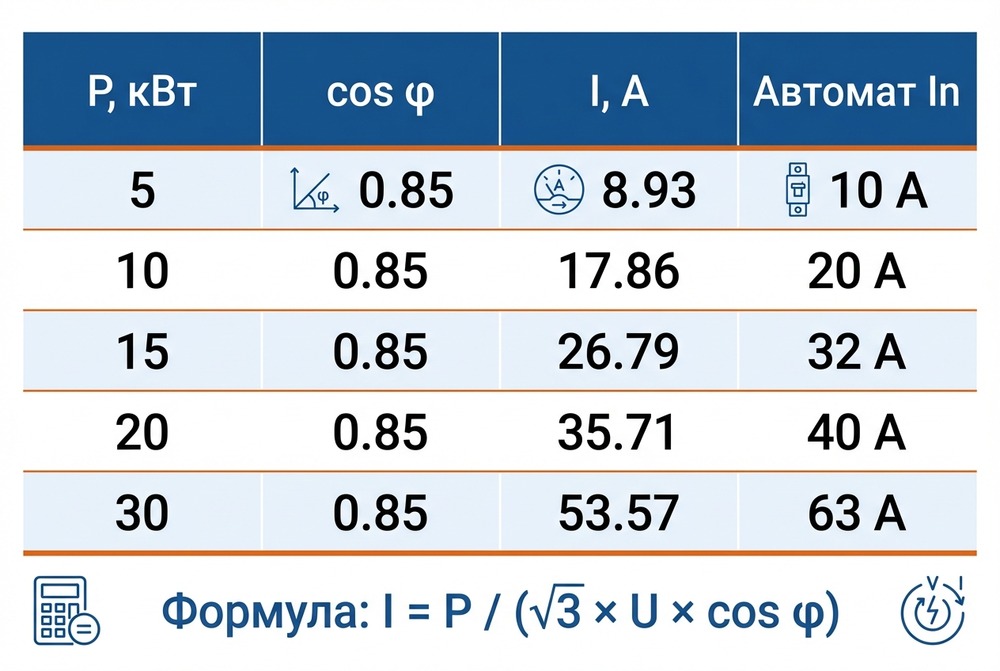

Як розрахувати автомат на 380 вольт за потужністю: формула та приклад
Багато хто помилково просто ділить потужність на напругу, як у звичайній розетці. Для трифазної мережі це не працює. Як розрахувати автомат на 380 правильно? Потрібно враховувати "корінь з трьох" та коефіцієнт потужності (cos φ).
Основна формула:
Формула розрахунку трифазного автомата:
I = P / (√3 × U × cos φ)
Де:
- P — потужність навантаження (у Ватах, Вт);
- U — лінійна напруга (380 В);
- √3 ≈ 1,732 (константа для трифазної мережі);
- cos φ — коефіцієнт потужності (для ТЕНів ≈ 1.0, для електродвигунів ≈ 0.8–0.9).
Від ігнорування cos φ похибка може сягати 20%, чого достатньо для хибних спрацювань. Дослідження Electrical Technology підтверджують: номінал вимикача має бути на 25% вищим за розрахунковий струм для тривалих навантажень [5].
Приклад розрахунку
У вас є електричний котел або двигун потужністю 15 кВт.
- Переводимо кВт у Вт: 15 × 1000 = 15000 Вт.
- Приймаємо середній cos φ = 0.9.
- Рахуємо: I = 15000 / (1.732 × 380 × 0.9) ≈ 25.36 А.
Висновок: Розрахунковий струм — 25.36 А. Найближчий стандартний номінал — 25 А, але він буде працювати на межі. Для надійної роботи (особливо для двигуна) рекомендовано наступний крок — 32 А, за умови, що ваш кабель витримає це навантаження.

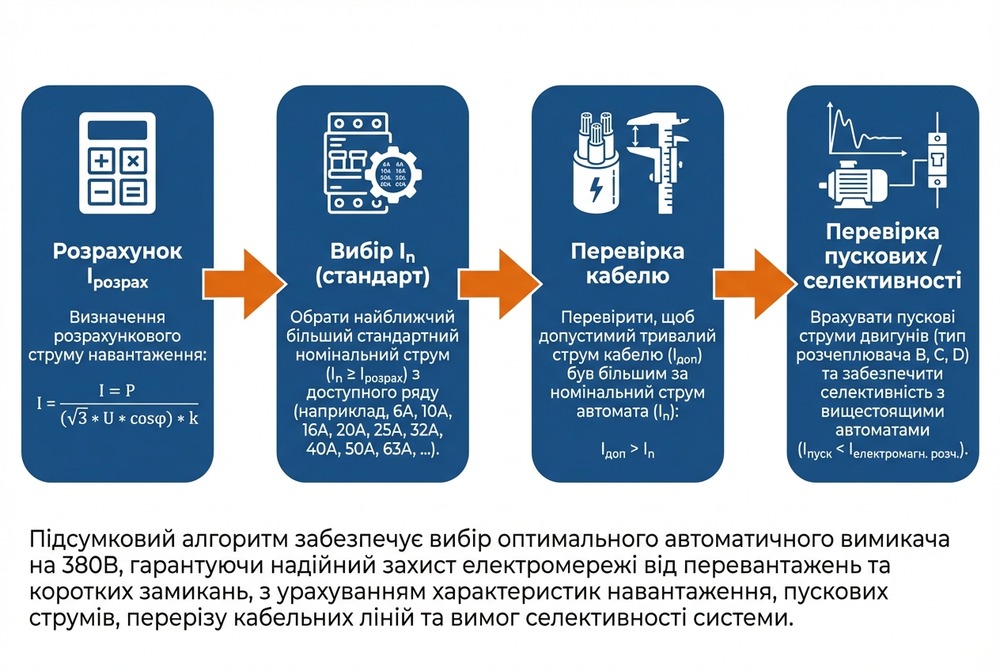

Крок 1 — Зберіть потужність навантаження (і визначте тип)
Перед розрахунком з'ясуйте, що саме ви підключаєте. Електродвигуни та ТЕНи ведуть себе по-різному.
Крок 2 — Розрахуйте струм за формулою
Крок 3 — Підберіть стандартний номінал і "упріть" вибір у кабель
Головне правило інженера:
Автомат захищає кабель, а не прилад.
Тому вибраний номінал (In) має бути більшим за розрахунковий струм навантаження (Iрозрах), але обов'язково меншим за максимально допустимий струм кабелю (Iкабелю).
Види та характеристики автоматів на 380В: як вибрати підходящий
Окрім амперажу, критично важливо вибрати правильні характеристики: тип кривої (B, C, D) та кількість полюсів (3P чи 4P). Помилка тут коштуватиме вам постійних вибивань світла при запуску станка або, що гірше, згорілої нейтралі.

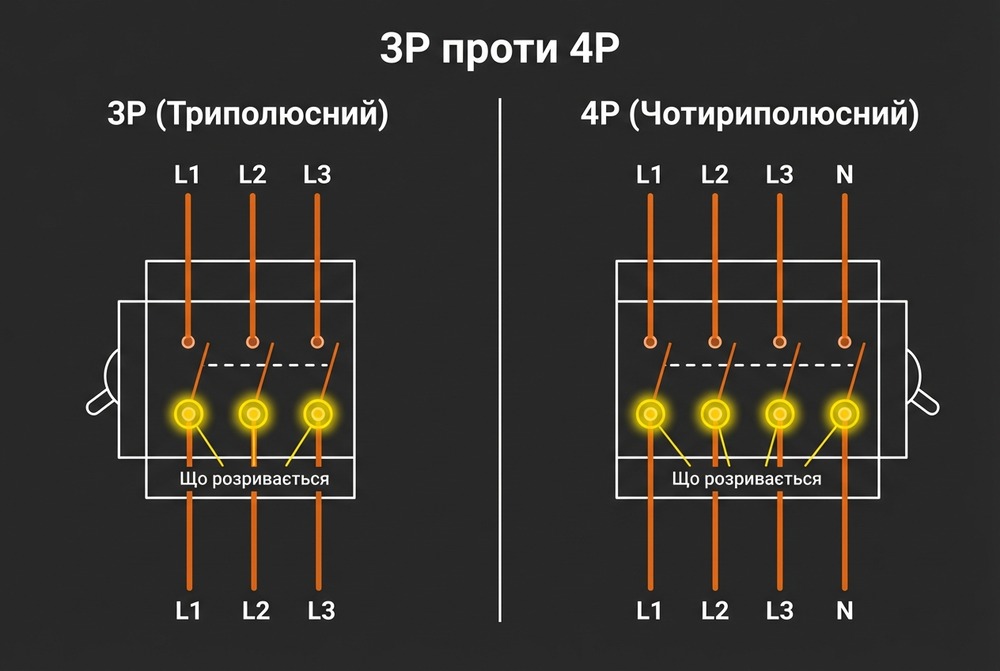

3P (Триполюсний)
Розриває тільки фази L1, L2, L3. Це стандарт для підключення електродвигунів, де нуль не задіяний або використовується тільки для керування. Більше деталей у статті про вибір триполюсних та чотириполюсних автоматів.
4P (Чотириполюсний)
Розриває три фази + робочий нуль (N). Обов'язковий для введення в будинок (особливо при системі заземлення TT або TN-C-S), щоб при аварії повністю відсікти потенціал від об'єкта. Також необхідний, коли навантаження по фазах нерівномірне [1].

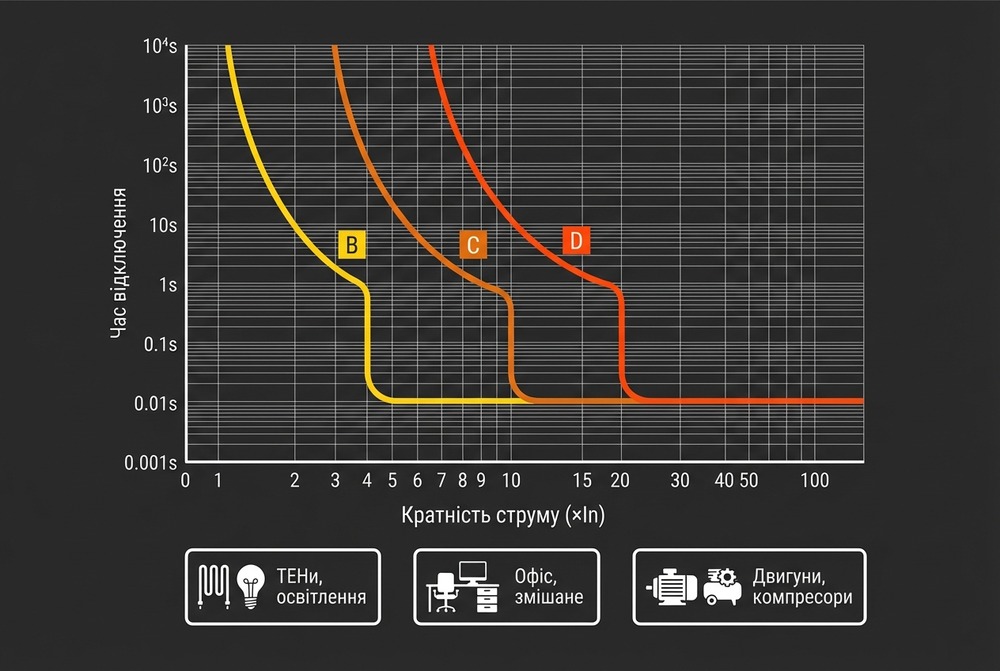

Крива B (3-5 In)
Для довгих ліній та активного навантаження (ТЕНи, освітлення).
Крива C (5-10 In)
Універсальний варіант. Підходить для більшості змішаних навантажень (офіс, дім, легкі верстати) [4].
Крива D (10-20 In)
Для потужних електродвигунів, трансформаторів та насосів з важким пуском. Наприклад, у цеху ми ставили саме D-автомати для захисту компресорів, бо "С-шка" вибивала на старті [2][5].
Детальніше про різницю характеристик B, C, D читайте в нашому гайді.
Відключаюча здатність (kA) і де потрібна 6kA/10kA
Вона показує, який максимальний струм КЗ автомат зможе розірвати і не розплавитися.
- 4.5 кА: Старі житлові фонди, дачі (далеко від підстанції).
- 6 кА: Стандарт для сучасних квартир та приватних будинків [1].
- 10 кА і вище: Промисловість, ввідні щити (ВРП), об'єкти поруч із трансформаторною підстанцією. Для промислових об'єктів ми в UEC рекомендуємо не менше 10 кА [6].
Детальний розбір: яку відключаючу здатність вибрати.
Кабель, переріз та автомат: ключова перевірка, яку пропускають
Нагадую ще раз: номінал автомата підбирається під кабель. Якщо ви поставите автомат на 40А на провід 2.5 мм², то провід перетвориться на нагрівальний елемент у стіні ще до того, як автомат "подумає" вимкнутися.
Нижче наведено орієнтовні діапазони для мідного кабелю (при прокладці по повітрю/в лотках):
| Переріз Cu, мм² | Допустимий струм (повітря)* | Макс. автомат |
|---|---|---|
| 1.5 | 18–23 А | 10–16 А |
| 2.5 | 25–30 А | 16–20 А |
| 4.0 | 32–41 А | 25–32 А |
| 6.0 | 40–50 А | 32–40 А |
| 10.0 | 60–80 А | 50–63 А |
| 16.0 | 80–100 А | 63–80 А |
* Дані наведено довідково. Точні значення дивіться в таблицях ПУЕ (лінк на таблицю вибору автомата за перерізом) враховуючи спосіб прокладки.
In автомата vs Iдоп кабеля: два нерівності (практичне правило)
Практичне правило:
Iрозрах ≤ Iном.автомата ≤ Iдоп.кабелю
Поправочні коефіцієнти: температура, групування, прокладка
Умови експлуатації "з'їдають" пропускну здатність кабелю. Якщо кабелі лежать пучком у лотку або температура в цеху +40°C, допустимий струм знижується.
| Фактор | Вплив на кабель | Рішення |
|---|---|---|
| Температура >30°C | Ізоляція гріється швидше (K < 1) | Збільшити переріз або знизити номінал автомата |
| Прокладка пучком | Взаємний підігрів кабелів (K ≈ 0.7–0.85) | Враховувати при розрахунку перерізу |
| Прокладка в трубі/стіні | Погіршений тепловідвід | Допустимий струм на 10-15% нижче, ніж на повітрі |
Пускові струми електродвигунів: як не отримати хибні відключення
Асинхронні двигуни при старті споживають струм у 5–7 разів вищий за номінальний. Якщо ви виберете автомат лише за номінальною потужністю (наприклад, криву C), він сприйме пуск як коротке замикання і відключить лінію.
«При частих пусках потужного обладнання важливіше не просто взяти 'більше ампер' (це небезпечно для кабелю), а вибрати правильну характеристику відключення D.»
— Олег Лук'янчук, інженер UEC.
Для двигунів ми рекомендуємо використовувати автоматичні вимикачі двигуна або автомати з характеристикою D. Також не забувайте про використання схем "зірка-трикутник" для зниження пускових струмів [6].

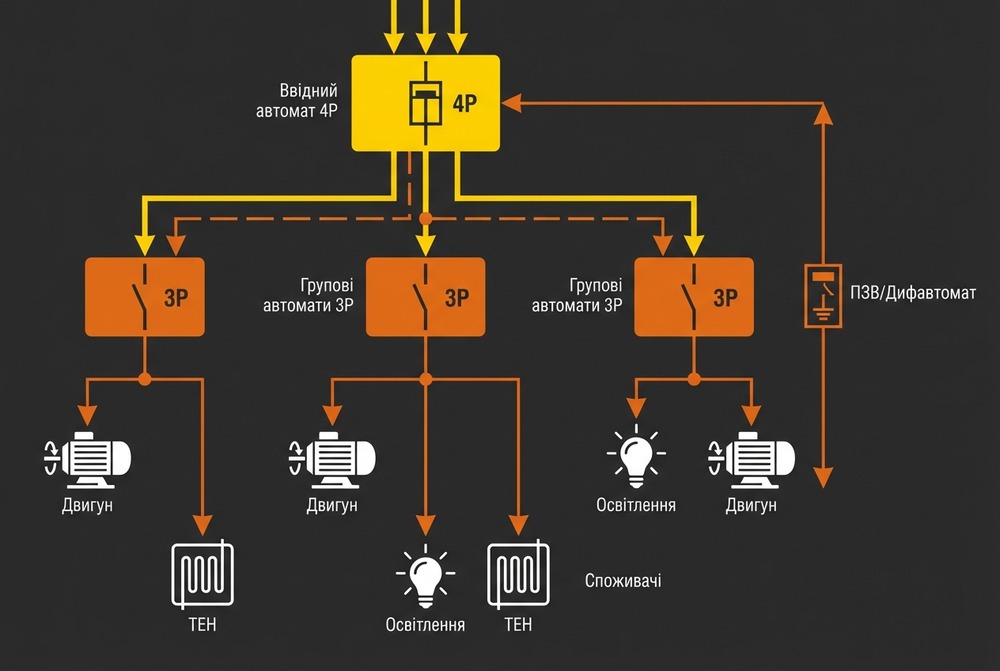

Селективність та координація з ПЗВ (щоб відключалося "там, де аварія")
Грамотний щит будується за принципом ієрархії. Якщо станеться замикання на верстаті, має відключитися тільки автомат верстата, а не весь цех чи ввідний автомат будинку.
Для забезпечення селективності:
- Номінал ввідного автомата має бути в 1.6–2 рази вищим за груповий.
- Використовуйте селективні ввідні автомати (з затримкою часу), якщо це передбачено проектом [8].
Також не забувайте про координацію з ПЗВ: автомат захищає від надструмів, а ПЗВ — від витоків. Вони працюють у парі.
Типові помилки при виборі автомата 380В (чек-лист "самоперевірка")
Я часто бачу проекти, де допускають одні й ті самі помилки. Перевірте себе за 2 хвилини:
Натисніть на пункт, щоб відмітити його як перевірений:
Читайте також: Що буде, якщо вибрати автомат неправильного номіналу.

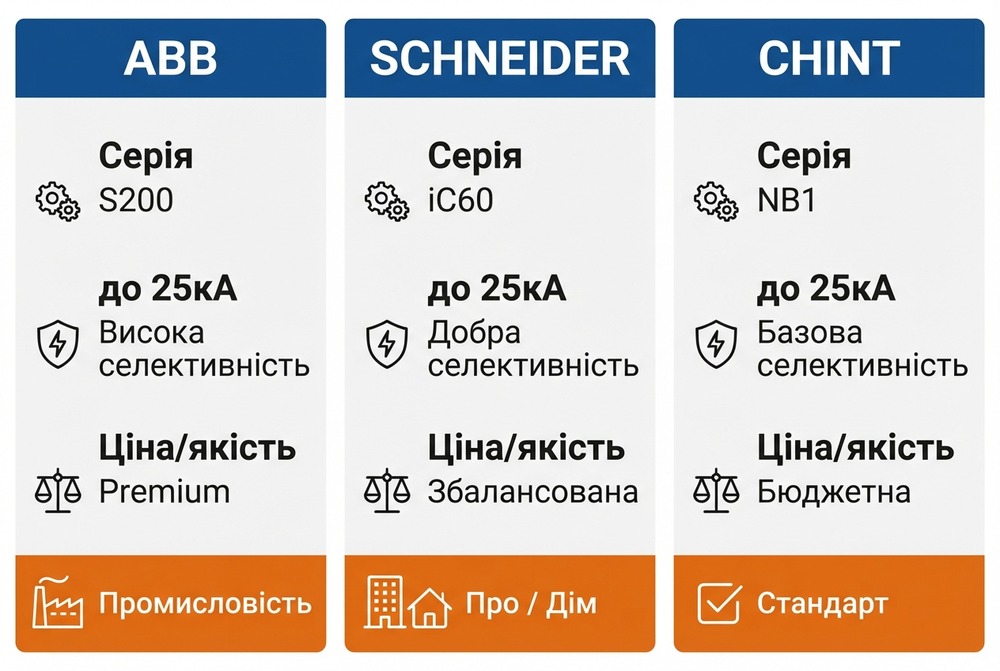

Популярні виробники трифазних автоматів (380В) та як вибрати бренд
У UEC ми працюємо з різними сегментами, і ось наше бачення ринку на 2025 рік:
| Бренд | Серія | Призначення | Особливості |
|---|---|---|---|
| ABB | S200 / S800 | Industrial / Pro | Еталон надійності, високі kA (до 25кА), для промисловості [6]. |
| Schneider | Acti9 / Resi9 | Pro / Home | Відмінна селективність, широкий вибір аксесуарів [8]. |
| CHINT | NB1 / NXB | Pro / Standard | Світовий гігант, оптимальне співвідношення ціна/якість [5]. |
Ми рекомендуємо бренди, виходячи з вашого бюджету та технічних вимог, не приховуючи альтернатив.
Відповіді на часті запитання
❓ Який автомат вибрати на ввід у приватний будинок 15 кВт 380В?
За розрахунком (див. вище), струм становить близько 22,8–25 А. Зазвичай енергопостачальна компанія (відповідно до ТУ) обмежує ввід автоматом на 25 А (3 фази). Це дозволяє споживати близько 16 кВт активної потужності. Вибирайте 3-полюсний (або 4-полюсний для TN-C-S) автомат з відключаючою здатністю не менше 6 кА [1].
❓ Чи можна ставити однофазні автомати в трифазній мережі?
Категорично ні для захисту трифазного споживача (двигуна). Три однофазні автомати не мають механічного зв'язку. Якщо один "виб'є", двигун продовжить працювати на двох фазах (неповнофазний режим), перегріється і згорить [бриф Q9]. Єдиний виняток — якщо кожна фаза живить окремі незалежні однофазні групи, і у вас є окремий загальний 3-фазний ввідний автомат.
❓ Який переріз кабелю потрібен для автомата на 25А 380В?
Для мідного кабелю (ВВГнг) оптимальний переріз — 4 мм² (допустимий струм ~36А). Можна використовувати 2.5 мм² (допустимий ~27А), але це "впритул", і при прокладці в стіні або пучком цього може бути недостатньо. Краще мати запас по кабелю.
❓ Що буде, якщо завищити номінал автомата?
Ви позбавите лінію захисту. Кабель почне плавитися раніше, ніж спрацює автомат. Це найчастіша причина пожеж в електропроводці. Детальніше про наслідки читайте тут.
Нормативні документи та джерела
При підготовці матеріалу ми керувалися діючими нормами та документацією. Ви можете перевірити розрахунки самостійно:
- ПУЕ (Правила улаштування електроустановок): розділ 3.1.4 (вибір апаратів захисту) та Таблиці 1.3.4-1.3.5 (допустимі струми проводів).
- ДСТУ IEC 60898-1:2005: Вимикачі автоматичні для захисту від надструмів побутового призначення.
- ДСТУ EN 60947-2: Апаратура комутаційна та апаратура керування низьковольтна. Частина 2. Вимикачі автоматичні.
Ми в UEC завжди спираємося на технічну документацію виробників та діючі стандарти. У разі розбіжностей пріоритет мають вимоги проекту та енергопостачальної організації.
