Види автоматичних вимикачів та їх класифікація: Повний гід по вибору
Коротко про головне
Автоматичний вимикач захищає кабель від перегріву при перевантаженні та короткому замиканні. Вибір залежить від трьох параметрів: кількості полюсів (1P-4P), часо-струмової характеристики (B, C або D) та номінального струму (який має відповідати перерізу кабелю).
Головне правило: автомат захищає кабель, а не техніку. Номінал обирається за перерізом проводки: 1.5 мм² → 10А, 2.5 мм² → 16А, 4 мм² → 25А.
Привіт, я інженер-електрик компанії UEC з досвідом проєктування житлових та промислових електромереж понад 10 років. Щодня консультую клієнтів щодо вибору захисного обладнання.
У цій статті розберемо всі види автоматичних вимикачів: від базової класифікації до практичних рекомендацій для вашого щитка.

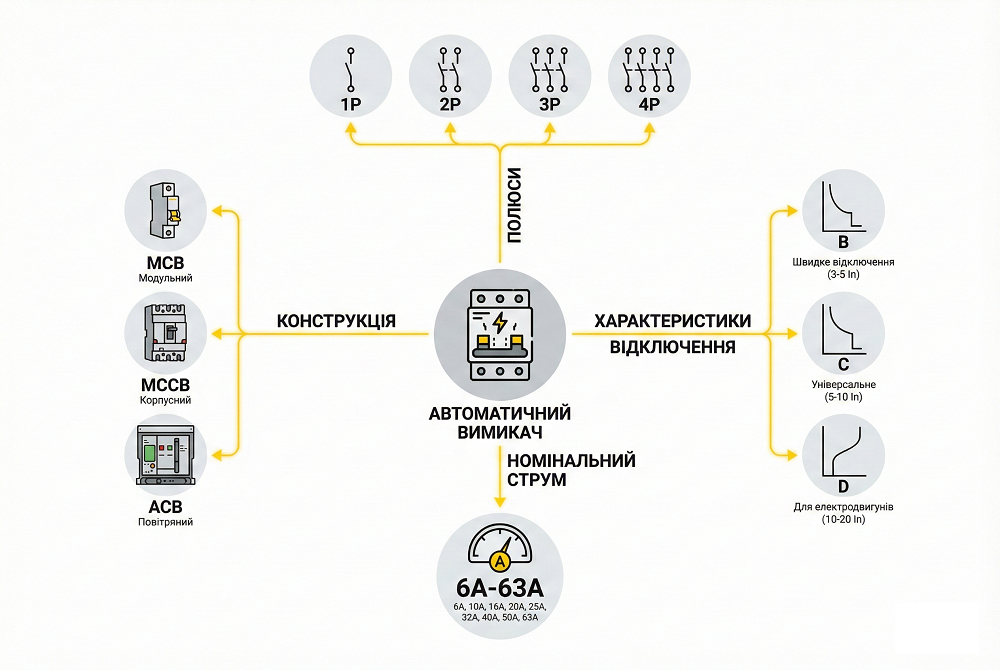

Класифікація та види автоматичних вимикачів: повний огляд
Автоматичний вимикач — це комутаційний апарат, призначений для захисту електричних мереж від струмів короткого замикання та перевантаження.
Головне призначення цього пристрою — захист саме кабельної лінії, а не побутової техніки, яка підключена до розетки. Види електричних автоматів поділяються за декількома ключовими параметрами: кількістю полюсів (фазністю), часо-струмовою характеристикою (швидкістю реакції) та конструктивним виконанням.
Правильна класифікація автоматичних вимикачів дозволяє уникнути пожеж електропроводки та забезпечити стабільність енергосистеми.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Види автоматів за кількістю полюсів (фазність мережі)
Вибір комутаційного апарата починається з архітектури вашої електромережі. Кількість полюсів визначає, скільки провідників одночасно контролює та розриває пристрій. Для однофазної мережі (220 В) застосовують однополюсний (1P) або двополюсний (2P) автомати. Для трифазної мережі (380 В) стандартом є триполюсний (3P) та чотириполюсний (4P) варіанти.
Правильне підключення та вибір полюсності — це питання не лише зручності, а й безпеки обслуговування щитка.
Однофазні мережі (220В): 1P проти 2P
У 90% квартирних щитів встановлюють автомати серії 1P. Вони розривають лише фазний провідник. Це економне рішення (займає 1 модуль — 18 мм), яке ефективно захищає лінію від надструмів. Однак при аварії нульовий провідник залишається підключеним до загальної мережі.
Використання 2P (двополюсних) автоматів виправдане у "мокрих" зонах та на вводі в квартиру. Такий пристрій займає 36 мм (або 18 мм у компактних серіях 1P+N) та розриває і фазу, і нуль одночасно. Це критично важливо, якщо переплутана полярність на поверховому щиті або стався обрив "нуля" в під'їзді. Мій досвід у UEC показує: пошук витоку струму в лінії з 2P автоматом займає втричі менше часу, оскільки ви можете повністю відсікти проблемну групу від контуру заземлення.
Про нюанси вибору між цими типами я детально розповідав у матеріалі коли ставити однополюсний чи двополюсний автомат.
Трифазні мережі (380В): 3P та 4P
Триполюсний автомат (3P) — стандарт для захисту трифазних споживачів, таких як електродвигуни або котли, де нульовий провідник не бере участі в комутації або підключений напряму.
Чотириполюсний (4P) вимикач обов'язково встановлюється як ввідний пристрій у приватних будинках з системою заземлення TN-C-S або TN-S. Він дозволяє повністю знеструмити об'єкт, розриваючи три фази та робочий нуль, що виключає ризик ураження струмом через потенціал на нульовому проводі.
| Тип | Ширина (модулі) | Мережа | Типове застосування |
|---|---|---|---|
| 1P | 1 (18 мм) | 220В | Захист ліній освітлення, розеток у кімнатах |
| 2P | 2 (36 мм) | 220В | Ввід у квартиру, бойлери, "мокрі групи" |
| 3P | 3 (54 мм) | 380В | Трифазні двигуни, насоси, верстати |
| 4P | 4 (72 мм) | 380В | Головний ввід у приватний будинок, генератори |
Детальніше про трифазний захист читайте у статті: коли потрібен триполюсний та чотириполюсний автомат.
Класифікація за часо-струмовою характеристикою спрацьовування (Криві відключення)

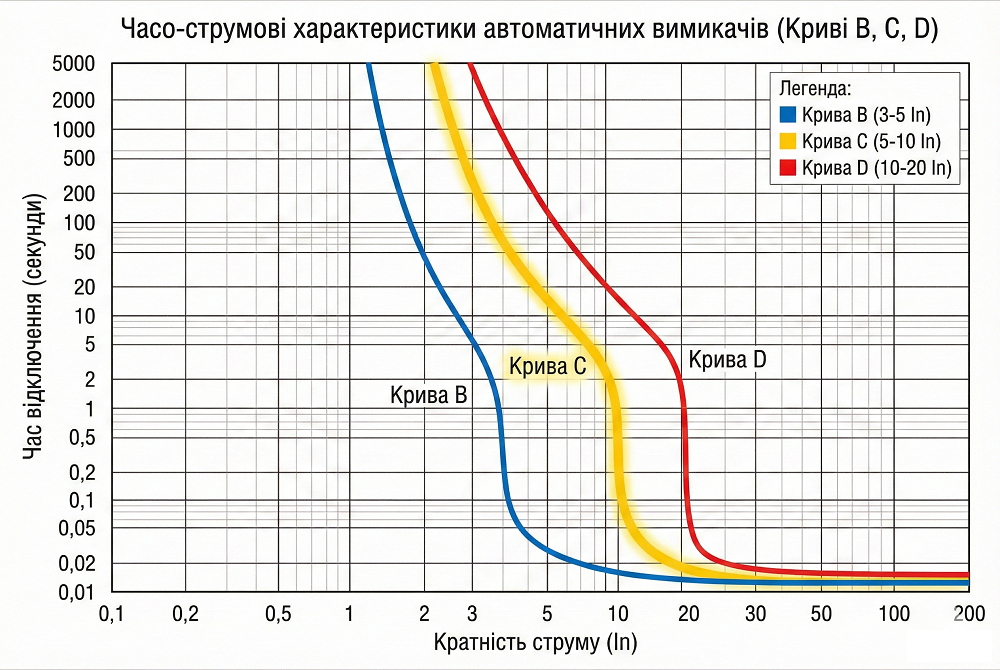

Це параметр, який найчастіше ігнорують новачки. Крива відключення (B, C або D) показує, наскільки короткочасне перевантаження може витримати автомат, не вимикаючись. Це необхідно для компенсації пускових струмів (наприклад, коли стартує холодильник або пилосос). Неправильний вибір характеристики призводить до того, що автомат "вибиває" без реальної аварії.

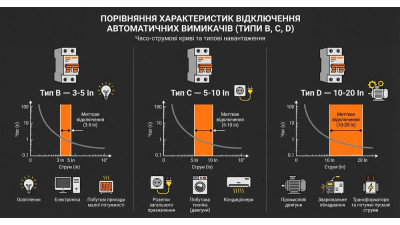

Характеристика типу "B" (Чутливі споживачі)
Діапазон спрацювання: 3–5 In (номінальних струмів)
Найменша затримка. Електромагнітний розчеплювач спрацьовує при струмі в 3–5 разів вищому за номінальний.
Застосування: Довгі кабельні лінії (де струм КЗ малий через опір), мережі зі старим алюмінієвим проводом, активні навантаження без пускових струмів (лампа розжарювання, ТЕНи).
Рекомендація: Ідеально для захисту ліній освітлення та сучасної електроніки.
Характеристика типу "C" (Універсальний стандарт)
Діапазон спрацювання: 5–10 In
Золотий стандарт житлового будівництва. Вимикач типу C тримає перевантаження в 5–10 разів вище номіналу протягом долі секунди. Це дозволяє безпечно запускати кондиціонери, пилососи та іншу побутову техніку.
Застосування: Розетки в квартирах, офіси, загальні групи.
Характеристика типу "D" (Потужні пускові струми)
Діапазон спрацювання: 10–20 In
Промислова характеристика. Автомат типу D не вимикається при стрибках струму в 10–20 разів.
Застосування: Потужні електродвигуни, насосні станції, трансформатори, верстати. Вдома такий автомат ставити небезпечно.
«Вимикач типу C є найбільш поширеним, оскільки він підходить для більшості побутових та комерційних застосувань з помірними пусковими струмами»
— Дослідження Onccy
⚠ Увага! Встановлення автомата характеристики D у звичайну квартиру заборонено нормами безопеки. При короткому замиканні зі слабким струмом (наприклад, в подовжувачі) він може не встигнути спрацювати до спалаху ізоляції.
Розподіл електричних автоматів за номінальним струмом
Номінальний струм (In) — це максимальне значення струму, яке автомат пропускає нескінченно довго. Як тільки навантаження перевищує цей поріг (наприклад, 1,13 від номіналу), запускається тепловий розчеплювач. На корпусі це цифра після літери типу (C16, B10).
Головне правило електрика:
Автомат захищає кабель, а не техніку. Номінал обирається суворо виходячи з перетину кабелю. Якщо ви поставите автомат 25А на провід 1.5 мм², провід згорить раніше, ніж спрацює захист.
Стандартний ряд номіналів для побуту: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А.
| Перетин мідного кабелю (мм²) | Максимальний струм автомата (А) | Типове застосування в квартирі |
|---|---|---|
| 1.5 мм² | 10А (рідше 13А) | Освітлення |
| 2.5 мм² | 16А (макс 20А, якщо монтаж відкритий) | Розеткові групи |
| 4.0 мм² | 25А | Варильна поверхня, проточний нагрівач |
| 6.0 мм² | 32А | Ввід у квартиру (газ), електроплита |
Важливий параметр: Вимикаюча здатність (ПКС)
Гранична комутаційна здатність (Icu) — це максимальний струм КЗ, який автомат зможе розірвати один раз і не розлетітися на шматки. Це цифра в прямокутнику на корпусі: 4500, 6000 або 10000.
- 4.5 кА (4500 А): Допускається для старого житлового фонду з високим опором мережі. В сучасних ремонтах майже не використовується.
- 6 кА (6000 А): Сучасний Європейський стандарт для житлового сектору (квартири, котеджі). Саме такі автомати ми в UEC рекомендуємо для 95% побутових об'єктів.
- 10 кА і вище: Промисловий стандарт. Необхідний, якщо ваш ввідний щит знаходиться безпосередньо біля трансформаторної підстанції (ТП), де струми КЗ можуть досягати колосальних значень.
«Автоматичні вимикачі мають дуже високу відключаючу здатність – наприклад, корпус може бути розрахований на переривання 50 кА, 65 кА або навіть 100 кА струму замикання при номінальній напрузі»
— Breakerhunters
Класифікація за типом розчеплювача (Конструкція захисту)

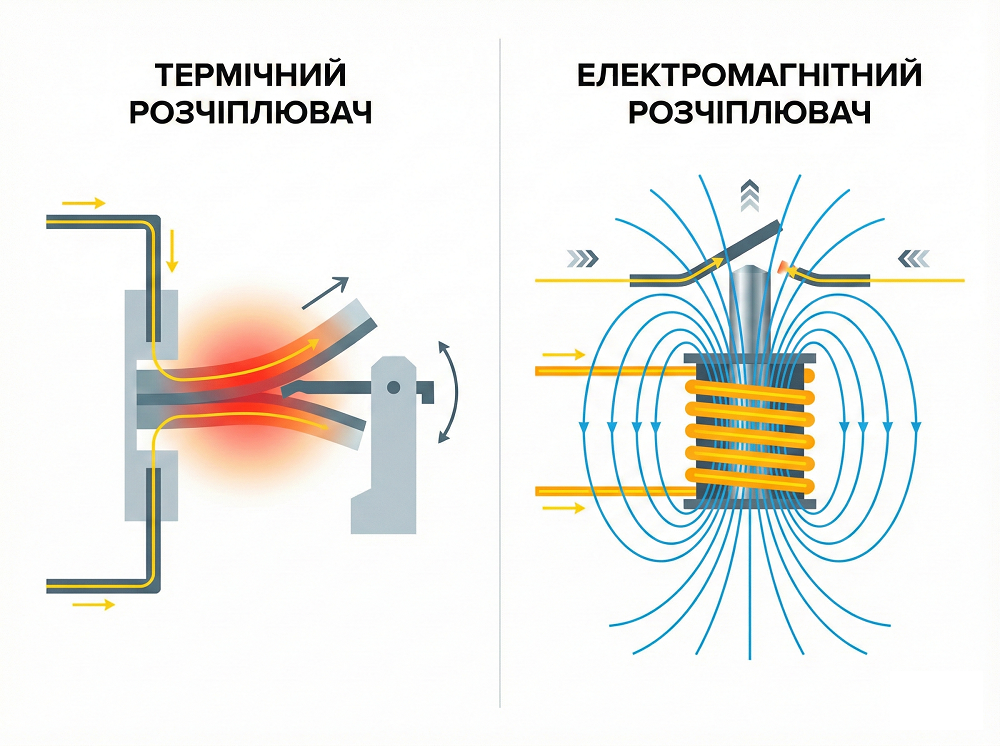

Щоб зрозуміти принцип дії, варто зазирнути всередину автомата. Він містить два незалежних механізми захисту:
- Тепловий розчеплювач (біметалева пластина). Працює повільно. При незначному перевищенні струму пластина нагрівається, вигинається і тисне на механізм спуску. Це захист від перевантаження, яке виникає, коли ви вмикаєте пралку, чайник і бойлер в одну розетку.
- Електромагнітний розчеплювач (соленоїд з осердям). Працює миттєво. При різкому стрибку струму (КЗ) магнітне поле виштовхує осердя, яке розриває ланцюг за долі секунди. Це захист від короткого замикання.
Види автоматичних вимикачів за конструкцією
Форм-фактор пристрою визначає сферу його використання — від маленького щитка в передпокої до велетенських розподільчих шаф на заводах.
Модульні (MCB) — на DIN-рейку
Струми: до 125А
Найпоширеніший тип для побуту та офісів. Мають стандартизовану ширину (кратну 18 мм) і зручне кріплення на рейку. Легко замінюються, компактні.
Застосування: Квартирні та офісні щитки, захист окремих ліній.
Силові (MCCB) — в литому корпусі
Струми: від 100А до 1600А
Це "старші брати" модульних автоматів. Мають регульовані розчеплювачі, що дозволяє точно налаштувати захист під конкретне обладнання.
Застосування: Ввідні автомати в багатоповерхівках, цехах, промислових об'єктах.
Повітряні (ACB)
Струми: від 1000А до 6300А
Важка артилерія енергетики. Гасіння дуги відбувається у повітряному середовищі за допомогою спеціальних камер.
Застосування: Головні розподільчі щити (ГРЩ) заводів та ТРЦ.
Чим відрізняється Автомат від ПЗВ та Диф-автомата?
Часто початківці називають "автоматом" все, що стоїть у щитку. Це помилка, яка може коштувати життя.
| Пристрій | Від чого захищає? | Кого захищає? | Чи є захист від КЗ? |
|---|---|---|---|
| Автоматичний вимикач | Перевантаження, Коротке замикання | Кабель | ✓ Так |
| ПЗВ (УЗО) | Витік струму (пошкодження ізоляції) | Людину (від удару струмом) | ✖ Ні (згорить без автомата) |
| Диф-автомат | Перевантаження + КЗ + Витік | Кабель + Людину | ✓ Так |
Маркування: Як читати автоматичний вимикач
Виробники наносять на передню панель усю необхідну технічну інформацію. Розберемо на прикладі умовного "C16":
- Логотип виробника (наприклад, GEWISS або UEC). Гарантія походження.
- Модель/Серія (наприклад, MTC 45). Визначає серію (бюджетна або професійна).
- C16: Головний параметр. C — часо-струмова характеристика, 16 — номінальний струм в Амперах.
- 230/400V: Номінальна напруга роботи.
- 6000 (в прямокутній рамці): Вимикаюча здатність (граничний струм КЗ) — 6 кА.
- 3 class: Клас струмообмеження. Чим вища цифра (максимум 3), тим швидше автомат гасить дугу, зберігаючи кабель.
Підсумкова таблиця швидкого вибору для квартири та будинку
Вся наведена нижче інформація базується на вимогах ДСТУ EN 60898-1 "Автоматичні вимикачі для захисту від надструмів побутового та аналогічного призначення" та багаторічному досвіді інженерів UEC.
Якщо ви не хочете заглиблюватися в розрахунки, використовуйте цей перевірений алгоритм для типового ремонту:
- Освітлення: Кабель 1.5 мм² → Автомат B10 (або C10), 1 полюс.
- Розетки (кімнати): Кабель 2.5 мм² → Автомат C16, 1 полюс.
- Бойлер / Пральна машина: Кабель 2.5 мм² → Диф-автомат C16 30mA або зв'язка "Автомат 2P + ПЗВ".
- Ввід у квартиру (однофазний): Кабель 6-10 мм² → Автомат C32 - C40, 2 полюси.
Для тих, хто вагається між брендами: якщо бюджет обмежений, серії UEC забезпечують чесні заявлені характеристики. Якщо потрібен преміальний дизайн та італійська збірка — обирайте GEWISS.
Відповіді на часті питання (FAQ)
❓ Якої фірми автомат краще обрати?
Для відповідальних вузлів (ввід, мокрі зони) рекомендуємо бренди "першого ешелону": GEWISS, Schneider Electric, Hager. Для менш навантажених ліній відмінно підходять сертифіковані українські бренди, такі як UEC, що пропонують баланс ціни та відповідності стандартам IEC.
❓ Чи можна ставити автомат більшого номіналу, якщо старий постійно "вибиває"?
Категорично ні. Якщо автомат вибиває, це означає, що він виконує свою роботу — захищає лінію від перевантаження. Заміна на більший номінал (наприклад, з 16А на 25А) без заміни проводки призведе до перегріву кабелю, розплавлення ізоляції та пожежі.
❓ В чому різниця між змінним (AC) та постійним (DC) струмом для автоматів?
Автомати, марковані як AC (Alternating Current), призначені тільки для змінного струму (побутова мережа). Дуга постійного струму (DC) набагато стійкіша і важче гаситься. Використання AC-автомата в DC-мережі (наприклад, сонячні панелі) небезпечне — контакти згорять за кілька спрацювань. Для DC потрібні спеціалізовані пристрої.
