Відключаюча здатність автомата: Що це таке та як вибрати (4.5кА, 6кА, 10кА)?
Коротко про головне
Відключаюча здатність (ПКА) — це максимальний струм короткого замикання в кілоамперах, який автомат здатен безпечно розірвати. Головне правило: ПКА автомата має бути ≥ струму КЗ у вашій мережі.
Стандарти вибору: 4.5 кА — старий житловий фонд; 6 кА — сучасні квартири та будинки; 10 кА — ввідні щити поблизу підстанцій.
Привіт, я Олег Лук'янчук. За понад 12 років в електротехніці — від обслуговування залізничної автоматики (СЦБ) до впровадження європейських стандартів в UEC — я неодноразово бачив щити, що вигоріли вщент. Причина часто банальна: люди дивляться на номінал (наприклад, 16А), але ігнорують здатність автомата розірвати аварійний струм.
Ця стаття — стиснення мого досвіду та міжнародних норм безпеки, щоб ви могли уникнути фатальних помилок при виборі захисту.
Що таке відключаюча здатність автоматичного вимикача (ПКА)?
Якщо говорити просто про складне, то відключаюча здатність автомата (або ПКА — гранична комутаційна здатність) — це максимальний струм короткого замикання в кілоамперах (кА), який пристрій здатен безпечно розірвати і при цьому не зруйнуватися.
Уявіть ситуацію: вимикач з маркуванням 6000 (6 кА) ловить жорстке замикання. Якщо струм досягне 6000 Ампер, автомат штатно відключиться. Якщо ж струм стрибне до 7000 А, контакти можуть зваритися, а корпус — розлетітися.
Важливо не плутати:
Це два різних параметри автомата:
In — Номінальний струм
Скільки прилад «триматиме» роками (наприклад, 16 А або 25 А).
Icn — Відключаюча здатність
Скільки він витримає за частку секунди під час аварії (тисячі ампер).
Детальніше про природу цього параметра я розповідав у матеріалі про те, що таке відключаюча здатність автоматичного вимикача.
Зв'язок зі струмом короткого замикання (Ікз) та правило вибору
Струм короткого замикання (Ікз) — це лавиноподібний процес. У момент контакту фази з нулем опір мережі прямує до нуля, а струм миттєво злітає до сотень або тисяч ампер. Фізика процесу невблаганна: чим товстіший кабель і чим ближче ви до підстанції, тим менший опір лінії і тим потужніший удар струму при аварії.
Головне інженерне правило вибору:
Номінальна відключаюча здатність (Icn) автомата має бути більшою або дорівнювати розрахунковому струму КЗ (Ікз) у цій точці.
Формула безпеки
Icn (автомата) ≥ Iкз (мережі)
Icn — паспортна здатність автомата (наприклад, 6000А)
Iкз — реальний струм аварії у вашій розетці
«Для забезпечення адекватності обраного автоматичного вимикача системі необхідно розрахувати необхідну відключаючу здатність. Це передбачає визначення максимального струму пошкодження, який може виникнути в системі»
— The interrupt capacity of circuit breakers, TOSUNlux
Якщо ви не впевнені в розрахунках, рекомендую ознайомитися з нашою інструкцією про те, як розрахувати автомат за потужністю та струмом, де ми торкаємося базових принципів навантаження.
Стандартні значення ПКА: 4.5 кА, 6 кА, 10 кА та їх застосування
Ринок чітко сегментує автомати за здатністю гасити дугу. У моїй практиці траплялися випадки, коли в елітний котедж ставили дешеву автоматику на 4.5 кА, що є грубим порушенням логіки захисту. Давайте розберемо стандарти.
Щоб краще орієнтуватися у всьому різноманітті пристроїв, раджу переглянути статтю про види автоматичних вимикачів та їх класифікацію.
4.5 кА (4500А) — Старий житловий фонд та дачі
Це мінімальний допустимий поріг. Такі автомати підходять для старих мереж (наприклад, «хрущовок» з алюмінієвою проводкою) або дачних будинків, що знаходяться далеко від трансформатора.
Фізика: Високий опір старих ліній просто фізично не дасть струму КЗ піднятися вище 2-3 тисяч ампер.
Рекомендація UEC: Використовувати тільки для ремонту існуючих старих мереж, але не для нового будівництва. В Європі цей стандарт вже вважається застарілим.
6 кА (6000А) — Сучасний стандарт (Золота середина)
Це стандарт «де-факто» для будь-якої сучасної забудови: квартири в новобудовах, офіси, приватні будинки в межах міста.
Фізика: Мідна проводка перерізом 2.5 мм² має низький опір, тому струми КЗ тут вищі.
Рекомендація UEC: Оптимальний баланс ціни та безпеки. В одному з наших кейсів для ЖК комфорт-класу ми використовували саме 6-кілоамперну серію, що повністю перекрило розрахункові ризики.
10 кА (10000А) — Ввідні щити та промисловість
Коли об'єкт знаходиться «під парканом» трансформаторної підстанції (ТП), струм КЗ може бути колосальним. Тут 6 кА вже не вистачить.
Де застосовувати: Ввідні групи котеджів, ТРЦ, невеликі виробництва.
Важливо: Показник AIC (аналог ПКА) є критичним параметром вибору, який не можна ігнорувати.
25 кА і вище — Промислове спецпризначення
Це вже ліга промислових гігантів — заводи, великі розподільчі щити (ГРЩ), де струми вимірюються десятками тисяч ампер.
Для побуту: Такі значення надлишкові і фінансово невиправдані.
Якщо ви вагаєтесь між стандартами, у нас є окремий розбір: яку відключаючу здатність автомата вибрати: 4.5 кА, 6 кА чи 10 кА.
Таблиця вибору відключаючої здатності для різних об'єктів
Орієнтуйтесь на цю таблицю при підборі автомата для конкретного типу об'єкта:
| Значення (кА) | Типові об'єкти | Приклад ситуації |
|---|---|---|
| 4.5 кА | Старі «хрущовки», дачі | Сільська місцевість, старі довгі лінії, алюміній |
| 6 кА | Новобудови, офіси | Стандартний квартирний щиток у місті, мідна проводка |
| 10 кА | Ввід у котедж, ТРЦ | Будинок у безпосередній близькості до ТП (трансформатора) |
Як визначити необхідну відключаючу здатність: метод відстані
Звісно, ідеальний варіант — замовити проект у інженера. Але для швидкої експрес-оцінки ми часто користуємося «методом відстані». Логіка проста: кабель працює як резистор. Чим він довший, тим менший струм дійде до автомата при аварії.
Ось базові орієнтири, які я використовую для попередніх консультацій:
| Відстань до ТП (трансформатора) | Рекомендована ПКА |
|---|---|
| Менше 100 м | 10 кА (Високий ризик потужного КЗ) |
| 100 – 300 м | 6 кА (Стандартна міська ситуація) |
| Більше 300 м | 4.5 – 6 кА (Високий опір лінії гасить струм) |
Примітка: цей метод не замінює повноцінного розрахунку, особливо якщо ви використовуєте кабелі великого перерізу, які знижують опір.
Для точнішого підбору, враховуючи переріз кабелю, зверніться до нашої таблиці вибору автомата за перерізом кабелю та потужністю.
Технічний нюанс: Різниця між Icu та Ics
Для тих, хто любить копирсатися в деталях, поясню «дрібний шрифт» в каталогах виробників. Існують стандарти IEC/EN 60947-2 (промисловий) та IEC/EN 60898 (побутовий), які розділяють дві характеристики:
Ultimate Breaking Capacity
Гранична здатність
Це струм, який автомат розірве один раз. Після цього він врятує проводку, але сам пристрій, швидше за все, доведеться викинути — його контакти деградують.
Service Breaking Capacity
Робоча здатність
Це струм, після відключення якого автомат гарантовано залишиться працездатним і зможе далі захищати мережу.
У якісних модульних автоматів (навіть побутових серій, які ми тестуємо в UEC) часто Ics дорівнює 100% від Icu (наприклад, Ics=6000А при Icu=6000А).
⚠️ Важливо: У бюджетних моделей Ics може бути лише 50% або 75% від Icu. Це означає менший ресурс живучості при аваріях — після першого серйозного КЗ автомат може втратити здатність надійно захищати мережу.
Увага! Наслідки неправильного вибору автомата за відключаючою здатністю
Що станеться, якщо поставити «слабкий» автомат на 4.5 кА в щитову новобудови поруч з підстанцією, де струм КЗ сягає 6 кА? Наслідки можуть бути набагато серйозніші, ніж просто вибите світло.
Наслідки неправильного вибору автомата за відключаючою здатністю
Що станеться, якщо поставити «слабкий» автомат на 4.5 кА в щитову новобудови поруч з підстанцією, де струм КЗ сягає 6 кА? Наслідки можуть бути набагато серйозніші, ніж просто вибите світло.
⚡ Електрична дуга не згасне
Камера гасіння дуги не впорається з енергією, дуга вийде за межі корпусу.
⚠ Зварювання контактів
Контакти сплавляться між собою. Автомат «клікне», але ланцюг не розірветься. Струм продовжить гріти проводку, поки вона не спалахне.
✖ Фізичне руйнування
Розплавлений метал і гази під тиском можуть розірвати корпус автомата, пошкодивши сусіднє обладнання в щиті.
«Якщо струм пошкодження перевищує здатність переривання вимикача, вимикач може не розімкнутися належним чином, що призведе до небезпечних умов, таких як електричні пожежі або пошкодження обладнання»
— The interrupt capacity of circuit breakers, TOSUNlux
Не менш важливо правильно підібрати номінал, щоб уникнути перегріву ще до КЗ. Про це читайте: що буде, якщо вибрати автомат неправильного номіналу.
.png)
FAQ: Часті запитання про кА в автоматах
❓ Чи можна ставити автомат 10кА у звичайну квартиру?
Так, це цілком допустимо і навіть краще з технічної точки зору. Ви отримуєте пристрій з потужнішою дугогасильною камерою та більшим ресурсом контактів. Єдиний мінус — ціна. Але пам'ятайте: гірше поставити менше, ніж потрібно, а більше — це запас надійності.
❓ Де знайти маркування 4500 або 6000 на корпусі?

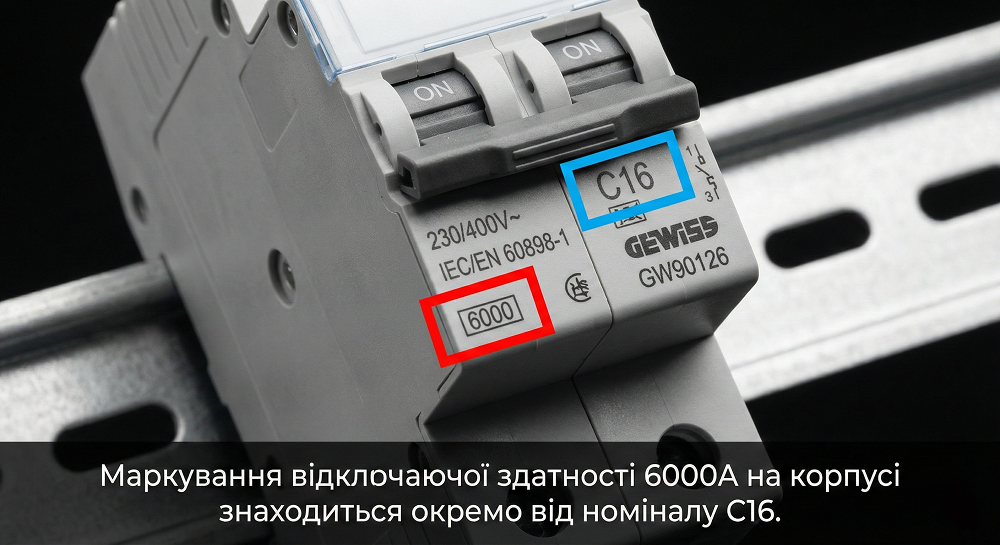

Шукайте цифру в прямокутній рамці на лицьовій стороні пристрою, зазвичай під важелем вмикання або збоку від технічних характеристик. Вона завжди вказується в Амперах (4500, 6000, 10000).
❓ Що буде, якщо встановити автомат 4.5кА в новобудові?
Ви створюєте міну уповільненої дії. При першому серйозному короткому замиканні (наприклад, перебили кабель перфоратором) є високий ризик залипання контактів. Автомат може просто не відключити лінію, і захищати квартиру доведеться вже ввідному автомату в поверховому щитку — якщо той спрацює.
Висновок
Вибір автомата за відключаючою здатністю — це не питання економії, а питання безпеки. Різниця в ціні між 4.5 кА та 6 кА мінімальна, а наслідки неправильного вибору можуть коштувати набагато дорожче.
Не економте на відключаючій здатності. Різниця в ціні між 4.5 кА та 6 кА незначна, а різниця в спокої — колосальна. Бережіть себе та свої мережі.
— Олег Лук'янчук, інженер UEC
