Таблиця вибору автоматичного вимикача за перерізом кабелю та потужністю (ПУЕ)
Коротко про головне
Автоматичний вимикач захищає кабель, а не підключену техніку. Номінал автомата має бути на щабель нижчим за гранично допустимий струм кабелю — це запас на старіння контактів та температурні коливання.
Золотий стандарт для розеток: кабель 2.5 мм² → автомат 16А. Для силових приладів (духовки, варильні поверхні): 4-6 мм² → 25-32А.
Привіт, я інженер-проектувальник компанії UEC. За роки роботи з електрощитовими для житлового сектору я бачив десятки випадків, коли неправильний підбір автомата призводив до пошкодження проводки.
У цій статті я підготував розрахункові таблиці за нормами ПУЕ та практичні рекомендації, щоб ви могли уникнути пожежонебезпечних помилок при виборі захисту.
Таблиця вибору автоматичного вимикача по перерізу мідного та алюмінієвого кабелю (ПУЕ)
Важливо: Дані в таблиці відповідають вимогам глави 1.3 ПУЕ "Допустимі тривалі струми для проводів".
Щоб ця таблиця перерізу кабелю і автоматів працювала на вашу безпеку, потрібно діяти за алгоритмом: спочатку визначаємо переріз жили (мм²), потім матеріал (мідь чи алюміній), і лише потім підбираємо захист. Головне інженерне правило, яке я використовую в роботі: номінал автомата завжди має бути на щабель нижчим за гранично допустимий струм кабелю.
Чому так? Якщо кабель витримує 27А, а ви поставите автомат на 25А — у вас немає запасу на "старіння" контактів та температурні коливання. Тому професіонали знижують номінал.

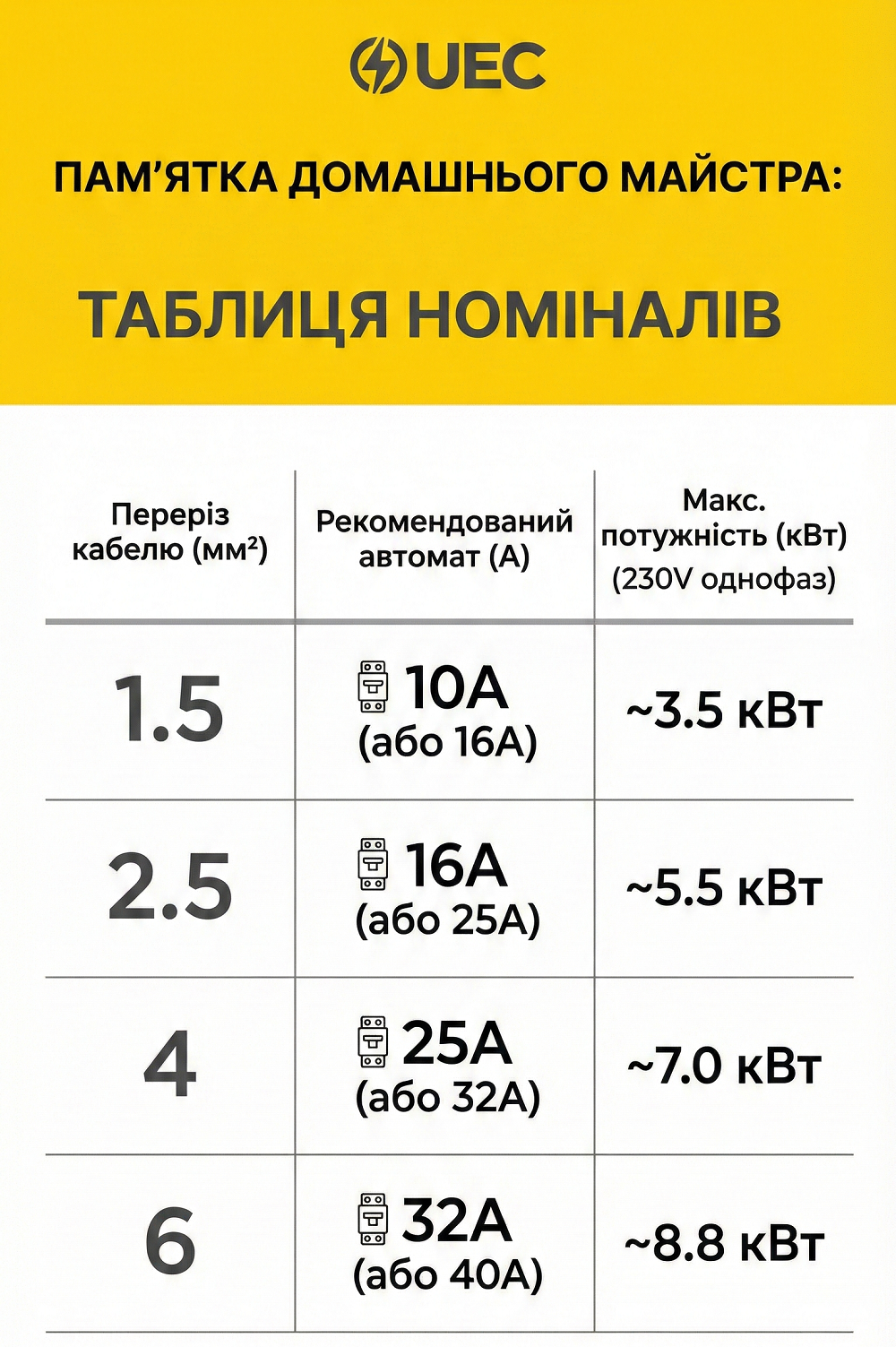

Таблиця вибору автомата за перерізом кабелю (220В)
| Переріз жили (мм²) | Матеріал | Макс. допустимий струм кабелю (А) | Рекомендований номінал автомата (А) | Макс. потужність 220В (кВт) |
|---|---|---|---|---|
| 1.5 | Мідь | 19 | 10 / 16 (з обмеженнями) | 3.5 |
| 1.5 | Алюміній | 15 | 6 / 10 | 2.2 |
| 2.5 | Мідь | 27 | 16 / 20 (рідко) | 4.4 / 5.5 |
| 2.5 | Алюміній | 20 | 16 | 3.5 |
| 4.0 | Мідь | 38 | 25 | 7.0 |
| 4.0 | Алюміній | 29 | 20 | 4.6 |
| 6.0 | Мідь | 46 | 32 | 8.8 |
| 6.0 | Алюміній | 36 | 25 | 5.9 |
| 10.0 | Мідь | 70 | 40 / 50 | 13.2 |
| 10.0 | Алюміній | 50 | 32 / 40 | 9.9 |
Більш детальну інформацію про взаємозв'язок параметрів ви знайдете в розширеній таблиці вибору автомата за перерізом кабелю та потужністю.

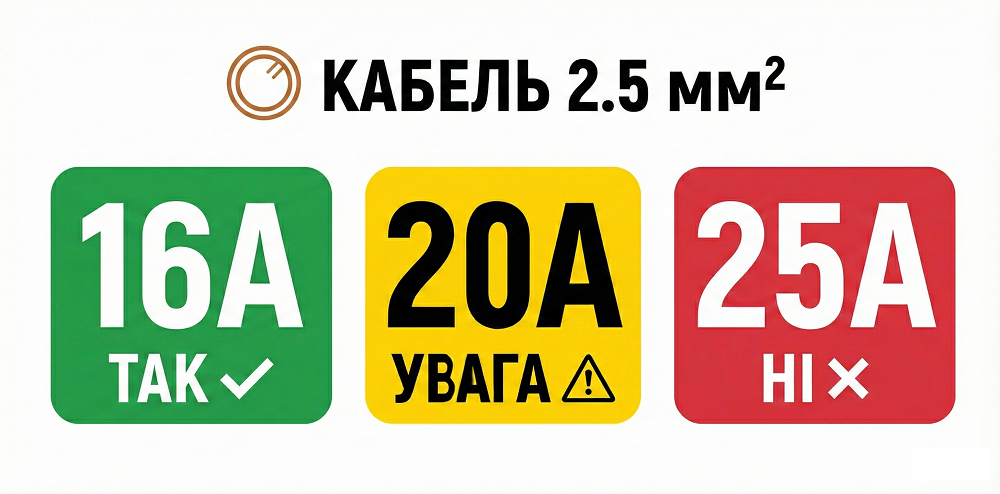

Який автомат ставити на кабель з перерізом 2.5 мм²?
Часте питання на моїх семінарах UEC: який автомат на кабель 2.5 мм² ставити безпечніше? Пряма відповідь: на мідний кабель 2.5 мм² у 95% випадків встановлюють автоматичний вимикач номіналом 16А.
Це "золотий стандарт" для розеткових груп. Чому не 25А, адже таблиця нібито дозволяє струм до 27А? Тому що в реальних умовах кабель знаходиться в стіні (погане охолодження), з'єднання в розетках з часом слабшають, і запас по струму необхідний, щоб уникнути плавлення ізоляції. Номінал 20А допускається тільки у випадку, якщо ви впевнені в якості кабелю (повноцінне/"чесний переріз") і прокладання виконано відкрито, а не в пучку.
Також важливо розуміти який автомат вибрати для розеток та освітлення, адже для світлових ліній підходи будуть іншими.
Розрахунок автомата для трифазної мережі (380В)
Для приватних будинків з трифазним вводом правила схожі, але фізика трохи інша. При тому ж самому перерізі кабелю, потужність, яку можна передати через 380В, у √3 (1.73) рази більша завдяки розподілу навантаження по трьох жилах.
Важливо не тільки підібрати номінал, але й знати, як вибрати кількість полюсів автоматичного вимикача, щоб коректно розмикати фази.
Ось базові співвідношення для мідного кабелю в мережі 380В:
Таблиця підбору автомата для 380В (Мідь)
| Переріз (мм²) | Макс. Струм (А) | Потужність (кВт) | Рекомендований Автомат (3P/4P) |
|---|---|---|---|
| 1.5 | 15 | ~ 9.8 | 10А / 16А |
| 2.5 | 25 | ~ 16.5 | 16А / 20A |
| 4.0 | 35 | ~ 23.0 | 25A |
| 6.0 | 45 | ~ 29.5 | 32A |
| 10.0 | 60 | ~ 39.5 | 40A / 50A |
Для точних інженерних обчислень рекомендую ознайомитися з нашим гайдом про розрахунок номіналу автомата для мережі 380В.
Правило 125% для постійних навантажень:
Якщо обладнання працює постійно (понад 3 години), номінал автомата повинен перевищувати робочий струм на 25%.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Типові перерізи та автомати для побутових приладів
Часто до нас в UEC звертаються клієнти, які не знають кіловатів, але знають, що саме хочуть підключити. Я підготував простий список типових рішень. Це ті комбінації, які ми використовуємо на об'єктах у 90% випадків.
- Освітлення (LED, люстри): Кабель 1.5 мм² → Автомат 10А (або 6А для LED-груп).
- Розетки (ТВ, пилосос, зарядки): Кабель 2.5 мм² → Автомат 16А.
- Силові прилади (Духовка, Варильна поверхня): Кабель 4-6 мм² → Автомат 25А–32А (завжди перевіряйте паспорт приладу!).
- Вологі зони (Бойлер / Пральна машина): Окрема лінія 2.5 мм² → 16А. Обов'язково захищати ПЗВ (дифреле)!
Для специфічних завдань краще заглибитися в тему про модульні автоматичні вимикачі для квартири та будинку, щоб врахувати нюанси монтажу.
Приклад розрахунку за потужністю (Алгоритм дій)
Щоб не помилитися, скористайтеся моїм перевіреним алгоритмом. Спочатку математика, потім покупка.
- Підсумовуємо потужність (P): Складіть вати всіх приладів на лінії (наприклад, чайник 2000 Вт + мікрохвильовка 800 Вт = 2800 Вт).
- Визначаємо струм (I): Ділимо потужність на напругу (220В). 2800 / 220 = 12.7 Ампер. Для цього етапу у нас є детальна інструкція: як розрахувати автомат за потужністю та струмом.
- Вибираємо кабель: Дивимося в таблицю вище. Для 12.7А підходить 1.5 мм² (тримає 19А), але для розеток краще взяти 2.5 мм² із запасом.
- Підбираємо автомат: Номінал має бути найближчим БІЛЬШИМ до розрахункового струму (12.7А → 16А), але МЕНШИМ за допустимий струм кабелю.

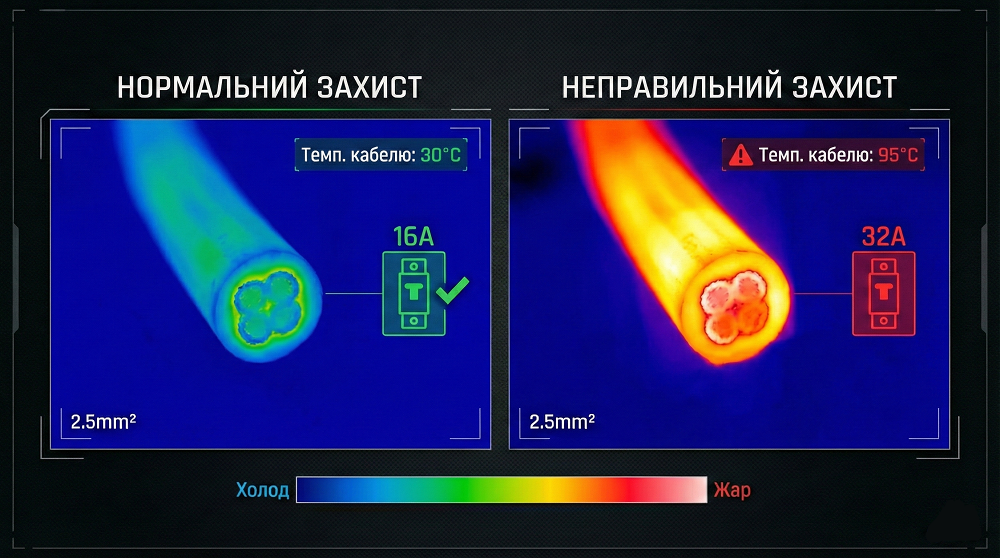

Чому не можна брати автомат "із запасом"?
Це найпоширеніша і найнебезпечніша помилка. "Поставлю 32А на розетку, щоб не вибивало, коли зварювання включу" — шлях до пожежі.
Фізика процесу проста: якщо ваша розетка і провід розраховані на 16А, а ви поставили автомат на 25А або 32А, то при перевантаженні в 22А провід почне грітися і плавити ізоляцію, перетворюючись на кип'ятильник у стіні. Автомат при цьому "мовчатиме", бо для нього 22А — це нормальний режим роботи. Захист має бути найслабшою ланкою в ланцюгу, щоб розірватися першим.

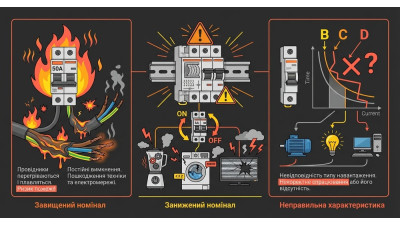

Про наслідки таких помилок ми детально писали в матеріалі що буде, якщо вибрати автомат неправильного номіналу.
Коригуючі фактори: Що впливає на вибір?
«Стандартні таблиці розраховані на ідеальні умови (температура повітря +25°C). Але в реальному житті все інакше.»
— Порада експерта
Якщо ви прокладаєте кабель пучком (багато проводів в одній штробі або лотку) або лінія проходить через гаряче приміщення (наприклад, горище влітку, де температура сягає +40°C), допустимий струм кабелю падає.
- Температура: При підвищенні температури провідність знижується.
- Укладання: Пучок проводів гріє один одного.
В таких випадках я застосовую понижувальний коефіцієнт 0.7-0.8. Тобто, якщо таблиця каже 27А, в пучку цей кабель безпечно пропустить лише близько 19-20А. В промислових масштабах це критично, тому варто знати, на що впливає відключаюча здатність автомата, оскільки це теж частина комплексної безпеки.
Огляд виробників: Кому довірити безпеку?
Як представник UEC, я працюю з різним обладнанням і бачу його "нутрощі". Ринок ділиться на дві основні категорії, і ваш вибір має залежати від бюджету та відповідальності об'єкта.
Преміум (Висока надійність)
Бренди: Schneider Electric, ABB, Hager, GEWISS
Це вибір для тих, хто робить "раз і назавжди". Тут чесні контакти, точні теплові розчіплювачі та гарантована відповідність характеристик. Якщо бюджет дозволяє — беріть їх.
Оптимальний/Бюджет
Бренди: Eaton (Moeller), UEC
Наше обладнання під брендом UEC розробляється з розумінням українських реалій. Це "робочі конячки", які проходять суворий контроль якості, але коштують дешевше за розкручені європейські бренди. Ми в UEC гарантуємо, що характеристика на корпусі відповідає реальності.
Бюджет (З обережністю)
Годяться для тимчасових щитів або некритичних навантажень, але їх ресурс нижчий.
Перед покупкою корисно розібратися в нюансах, наприклад, чим відрізняються автомати характеристик B, C та D, адже бренд — це лише половина справи.
Часті питання (FAQ)
Ось відповіді на питання, які я отримую майже щодня у чаті підтримки UEC. Їх розуміння часто рятує від необхідності переробляти ремонт.
❓ Чи можна ставити автомат 25А на звичайні розетки?
Категорично ні, якщо розведення виконано проводом 2.5 мм². Стандартна розетка розрахована максимум на 16А. Автомат 25А просто не захистить ні механізм розетки, ні кабель від перегріву.
❓ Чим відрізняється характеристика B, C та D?
Це чутливість до пускових струмів. B — найчутливіший, ідеальний для старих мереж та освітлення. C — універсальний стандарт для житла (пуски пилососів, холодильників). D — для потужних двигунів, вдома майже не використовується. Більше деталей тут: час-струмова характеристика автомата: як вибрати (B, C, D).
❓ Вибирати по міді чи по алюмінію?
Згідно з ПУЕ 2024, у нових житлових будинках проводка має бути тільки мідною. Алюміній допускається лише для вводів великого перерізу (від 16 мм²). Алюміній має більший опір і потребує кабелю на 2 "кроки" товщого для того ж струму.
Висновок: Пам'ятка безпеки
Підсумовуючи, безпека вашого дому тримається на трьох принципах. По-перше, розраховуйте спочатку навантаження, і лише потім купуйте кабель та автомат. По-друге, пам'ятайте аксіому: автомат захищає лінію (дріт у стіні), а не ваші прилади. По-третє, якщо маєте сумніви — завжди обирайте менший номінал автомата або більший переріз кабелю. Краще хай автомат "виб'є" зайвий раз, ніж один раз не спрацює при пожежі.
Щоб точно не помилитися з типом захисту, раджу також прочитати про те, які види автоматичних вимикачів існують.
Чек-ліст перед вибором автомата:
Натисніть на пункт, щоб відмітити його як виконаний:
