Наслідки неправильного вибору автомата: приховані та явні загрози
Коротко про головне
Автоматичний вимикач захищає кабель, а не техніку. Помилка у виборі номіналу, характеристики B/C/D або вимикаючої здатності — це пряма загроза пожежі, знос обладнання або постійні відключення.
Ключовий момент: Завищений номінал плавить ізоляцію непомітно. Занижений — вибиває при кожному чайнику. Неправильна крива — або хибні спрацювання, або затримка при КЗ. У статті — три сценарії помилок з таблицями, формулами та покроковим алгоритмом підбору.
Привіт, я Олег Лук'янчук, інженер з технічного навчання персоналу та головний експерт-оглядач UEC. Маю 12+ років досвіду в електротехніці, включаючи обслуговування систем безпеки на залізниці.
У цій статті розберемо, чим загрожує неправильний вибір автоматичного вимикача — від прихованого перегріву проводки до реальної пожежі, і як цього уникнути за допомогою простого алгоритму підбору.
Коротка відповідь за 30 секунд: що буде, якщо автомат "не того" номіналу

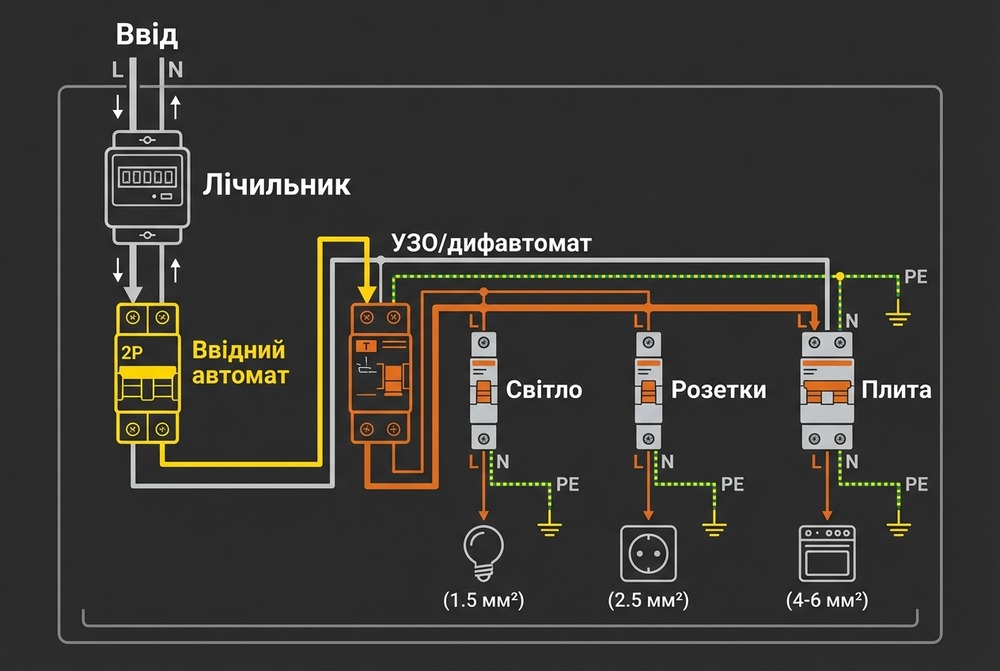

Автоматичний вимикач має лише одну функцію — захищати кабельні лінії від перегріву та короткого замикання, а не забезпечувати комфорт, "щоб не вибивало". Якщо ви помилитеся з номіналом, сценаріїв всього два, і обидва неприємні.
При завищеному номіналі (наприклад, 25А на провід 2,5 мм²) кабель починає працювати як нагрівальний елемент. Ізоляція плавиться, контакти підгорають, а автомат "мовчить", бо для нього цей струм ще нормальний. Це прямий шлях до пожежі. При заниженому номіналі ви отримаєте постійні вимкнення світла при увімкненні чайника чи праски, що з часом "вб'є" механізм автомата та підключену техніку. А помилка з характеристикою (B, C, D) призведе до того, що автомат або вибиватиме при пуску пилососа, або не вимкнеться миттєво при замиканні в кінці довгої лінії.
Чим небезпечний неправильний вибір автомата: наслідки встановлення завеликого номіналу
Якщо поставити завеликий автомат, наслідки неправильного вибору можуть бути критичними: кабель перегрівається, а захист не спрацьовує вчасно при перевантаженні або частині аварійних режимів. Найгірше те, що проблема часто лишається "невидимою" роками — ізоляція старіє, пластифікатор випаровується, контакти в розподільчих коробках окислюються, а автомат продовжує тримати струм вище допустимого для лінії.
Тому наслідки неправильного вибору автомата, особливо якщо поставити завеликий автомат, — це не питання зручності, а реальний ризик втрати житла. Працюючи на залізниці, я бачив, як завищені номінали запобіжників у системах автоматики призводили до обвуглення цілих джгутів проводки, ставить під загрозу безпеку руху. У побуті фізика та ж сама. Правильний підхід один: номінал автомата підбирають суворо під переріз і матеріал кабелю.
Основні загрози завищеного номіналу:
- Перегрів мідної або алюмінієвої жили та прискорене руйнування ізоляції (вона стає крихкою і осипається).
- Відсутність своєчасного відключення при перевантаженні мережі.
- Ризик пожежі в місцях з'єднань, у щитку або безпосередньо в розетках.
- Пошкодження дорогої побутової техніки через роботу в аварійних режимах.
«Installing a higher-rated breaker (e.g. replacing a 15A with a 20A) means the breaker will allow more current to flow than the wire can safely handle. The wire will dangerously overheat before the breaker trips, risking an electrical fire»
— Any Hour Services [1]
Це підтверджує правило: автомат захищає кабель, а не прилади.
Нормативна база для перевірки:
Національні стандарти та ПУЕ (Правила улаштування електроустановок) чітко регламентують вибір захисту (п. 3.1.4). Також актуальними є міжнародні стандарти IEC 60898-1 (для побутових автоматів) та IEC 60947-2 (для промислової апаратури).
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Сценарій 1 — завищений номінал: чому це найнебезпечніше
Чому плавиться проводка, а автомат не вимикається
Автомат захищає лінію лише в межах своєї теплової (біметалева пластина) та магнітної характеристики. Принцип простий: тепловий розчіплювач спрацьовує при невеликому, але тривалому перевищенні струму (перевантаження), а електромагнітний — миттєво при короткому замиканні.

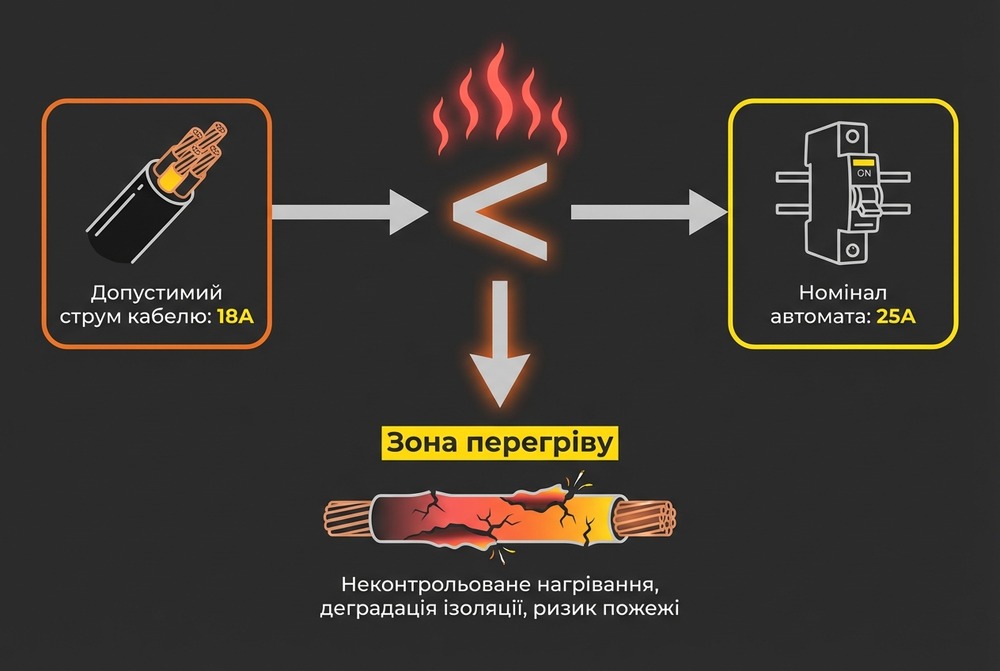

Якщо номінал автомата вищий за допустимий струм кабелю (наприклад, поставили 25А на кабель, що тримає максимум 18А), кабель починає грітися раніше, ніж біметалева пластина досягне температури відключення. Ви розігріваєте стіни, а захист про це "не знає". Ризики зростають експоненціально, якщо у вас прокладено алюміній, стара радянська проводка, є погані контакти в скрутках, або використовуються дешеві подовжувачі.
У лабораторії UEC ми моделювали ситуацію: кабель перерізом 1,5 мм² під навантаженням 22А (автомат С25 "тримає" такий струм понад годину) нагрівався до 60°C за 15 хвилин. Ізоляція почала м'якшати. Дослідження AutomationDirect також наголошує на цьому ефекті:
«Excessive current can heat conductors and insulation, degrade components, and in extreme cases, ignite surrounding materials»
— AutomationDirect [2]
Детальніше про те, як розрахувати правильні параметри, ви можете дізнатися в нашому матеріалі про розрахунок автомата за потужністю та струмом.

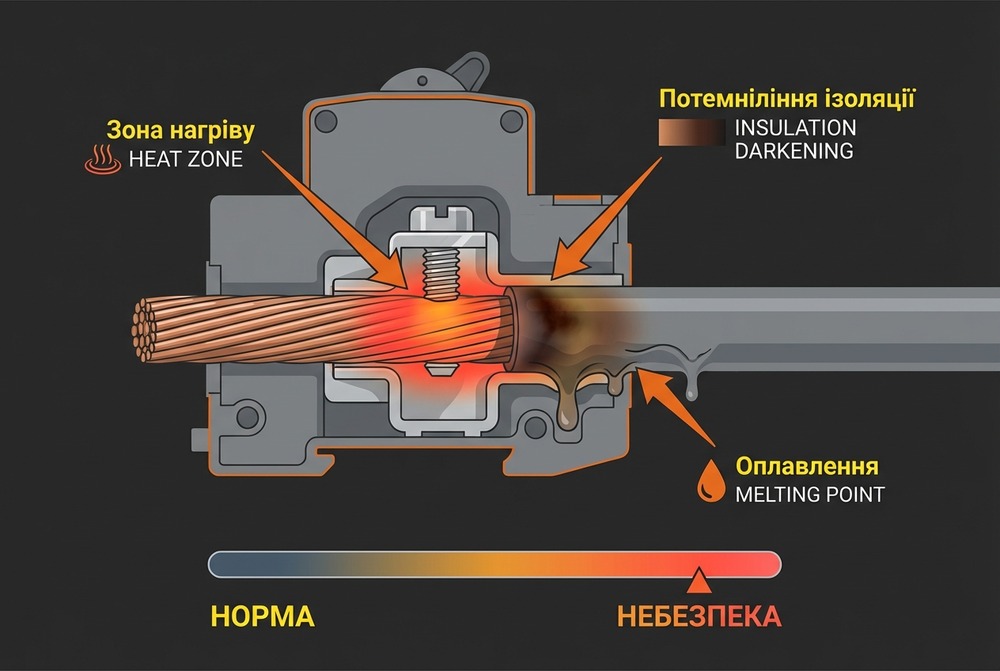

Пожежа як фінальний наслідок перевантаження: де загоряється найчастіше
Топ-3 "слабкі місця": клеми, розетки, розподільні коробки
Ознаки біди часто ігноруються до останнього. Це специфічний "рибний" запах перегрітого пластику, потемніння корпусу розеток або характерний тріск.
Діагностика проблем з електропроводкою
| Ознака | Ймовірна причина | Дія |
|---|---|---|
| Вибиває автомат при вмиканні чайника | Реальне перевантаження лінії (не "слабкий автомат") | Рознести навантаження на різні розетки/лінії |
| Запах гару біля розетки | Поганий контакт або перегрів проводів | Негайно знеструмити, перевірити затяжку клем |
| Потемніння клем у щитку | Завищений номінал або слабка затяжка | Замінити автомат на відповідний кабелю, затягнути (динамометром) |
| Тріск у розподільній коробці | Перегріта скрутка або клема Wago (неоригінал) | Викликати електрика для перепаковки коробки |
Таблиця безпечних номіналів під кабель (мідь/алюміній) + FAQ
Ця таблиця — орієнтир для швидкого аудиту вашого щитка. Важливо пам'ятати, що реальний допустимий струм залежить від способу прокладки (у стіні, в трубі, пучком).
Рекомендовані номінали автоматів для побутових кабелів
| Матеріал (Cu/Al) | Переріз (мм²) | Орієнтовний номінал (A) | Типове застосування | Примітки (спосіб прокладки) |
|---|---|---|---|---|
| Мідь (Cu) | 1.5 | 10 - 16* | Освітлення | *16А лише для одиночної прокладки |
| Мідь (Cu) | 2.5 | 16 - 20* | Розеткові групи | *20А за умови якісного кабелю, стандарт — 16А |
| Мідь (Cu) | 4.0 | 20 - 25 | Силові (плита, бійлер) | Зменшувати номінал, якщо в пучку |
| Мідь (Cu) | 6.0 | 32 | Ввід у квартиру/плита | Перевіряти клеми пристрою |
| Алюміній (Al) | 2.5 | 10 - 13 | Старе освітлення | Алюміній тече під тиском, потрібна дотяжка |
| Алюміній (Al) | 4.0 | 16 | Старі розетки | Враховувати вік ізоляції |
⚠ Важливе пояснення про прокладку пучками: Якщо у штробі або кабель-каналі йде декілька кабелів поруч ("пучок"), вони гріють один одного. У такому випадку допустимий струм знижується, і потрібно застосовувати поправочний коефіцієнт (0.8-0.9). Тобто на кабель 2,5 мм² у пучку безпечніше ставити не 20А, а 16А.
Для точного підбору під специфічні умови скористайтеся нашою таблицею вибору автомата за перерізом кабелю та потужністю.
Сценарій 2 — занижений номінал: незручності, знос і хибні висновки
Постійні вибивання світла при навантаженні: що це означає на практиці
Коли номінал обрано меншим за розрахункове навантаження на лінію, ви стикаєтеся з "хибними" спрацюваннями (nuisance tripping). Причини:
- Сумарне навантаження вище номіналу (чайник + мікрохвильовка = 3.5 кВт, що більше 16А).
- Старий автомат "втомився" (біметалева пластина деформувалася від перегрівів).
- Поганий контакт на клемах, який гріє сам автомат, змушуючи його "думати", що сталося перевантаження.
Наслідки тут не лише в дискомфорті. Постійне клацання призводить до швидкого зношування контактної групи автомата (утворюється нагар), а раптові відключення можуть пошкодити компресори холодильників та електроніку. Часто користувачі роблять хибний висновок: "автомат поганий/слабкий, треба потужніший", і змінюють 16А на 25А, не змінюючи кабель. Так вони власноруч створюють Сценарій 1 (пожежонебезпечний).
«A mismatched breaker may not trip on an overload or short circuit... or cause frequent nuisance tripping»
— ProElectric VA [3]
Занижений номінал безпечніший за завищений, але робить користування електромережею неможливим.
Розрахунок навантаження для побутових приладів:
| Прилад | Потужність (Вт) | Орієнтовний струм (А) |
|---|---|---|
| Електрочайник | 2000 - 2400 | 9 - 11 А |
| Пилосос | 1400 - 1800 | 6 - 8 А |
| Бойлер | 1500 - 2000 | 7 - 9 А |
| Разом | 5000+ | > 22 А (Автомат 16А вимкнеться) |
Якщо автомат вибиває, перевірте навантаження, перш ніж бігти в магазин.
Помилка у виборі характеристики розчеплення (B, C, D): коли "правильний номінал" все одно не працює
Пускові струми: чому вибиває на пилососі, насосі, компресорі, холодильнику
Часто буває: номінал 16А, навантаження 10А, але при вмиканні пилососа чи верстата автомат вибиває. Проблема в літері перед цифрою — B, C або D. Це тип миттєвого розчеплення (або електромагнітна чутливість до пускових струмів).
Тип B (3-5 In)
Найчутливіший. Ідеальний для довгих ліній, старого фонду, освітлення та нагрівальних приладів (бойлер, плита).
Тип C (5-10 In)
"Золотий стандарт". Витримує помірні пускові струми побутової техніки (холодильники, кондиціонери, офісна техніка).
Тип D (10-20 In)
"Промисловий". Потрібен для електродвигунів з важким пуском (верстати, насосні станції).
Детальніше про різницю між кривими читайте в статті: чим відрізняються автомати характеристик B, C та D.
До чого призводить неправильний вибір B/C/D
- B замість C: Постійні хибні спрацювання при старті навіть потужного комп'ютера чи пилососа.
- D "щоб не вибивало" у квартирі: Це небезпечно. Якщо ваша лінія довга і стара, струм короткого замикання (КЗ) може бути низьким (наприклад, 80А). Автомат D16 (якому для миттєвого відключення треба 160А+) сприйме це КЗ як звичайне перевантаження і вимикатиметься секунди, а не мілісекунди. За цей час проводка встигне спалахнути.
Порівняння характеристик відключення
| Крива | Сфера застосування | Типове навантаження | Ризик помилки |
|---|---|---|---|
| B | Квартири, довгі лінії | Лампи розжарювання, ТЕНи | Хибні спрацювання на електроніці |
| C | Універсальна (житло/офіс) | Розетки, побутова техніка | Не вимкнеться при КЗ на дуже довгій лінії |
| D | Майстерні, вводи | Електродвигуни, трансформатори | Затримка відключення до пожежі (в побуті) |
«Тип D не вирішує проблему перевантаження — він лише змінює поріг миттєвого спрацювання для пускових струмів. Ставити D у квартиру з поганою проводкою 'щоб не вибивало' — злочинна недбалість.»
— Олег Лук'янчук, експерт UEC
У сумнівних випадках, особливо при виборі захисту для розеток та освітлення, характеристика C є найбезпечнішим компромісом.
Вимикаюча здатність (кА) та якість бренду: чому економія може коштувати дорожче
Що таке кА і як це впливає на безпеку
Цифри 4500, 6000, 10000 у прямокутнику на корпусі — це гранична комутаційна здатність (кА). Це "сила удару", яку автомат може витримати при жорсткому короткому замиканні і не вибухнути.
- 4.5 кА: Бюджетний сегмент, старий житловий фонд.
- 6 кА: Сучасний стандарт для квартир і будинків.
- 10 кА: Якщо ви живете поруч із трансформаторною підстанцією (ТП) або це ввідний автомат у щитовій.
Вибрати пристрій з заниженою здатністю (наприклад, 4.5 кА поруч з ТП) означає ризик того, що при КЗ контакти зваряться, корпус зруйнується, а дуга вирветься назовні. Як вибрати правильне значення, ми розібрали в гайді: яку відключаючу здатність автомата вибрати: 4.5 кА, 6 кА чи 10 кА.

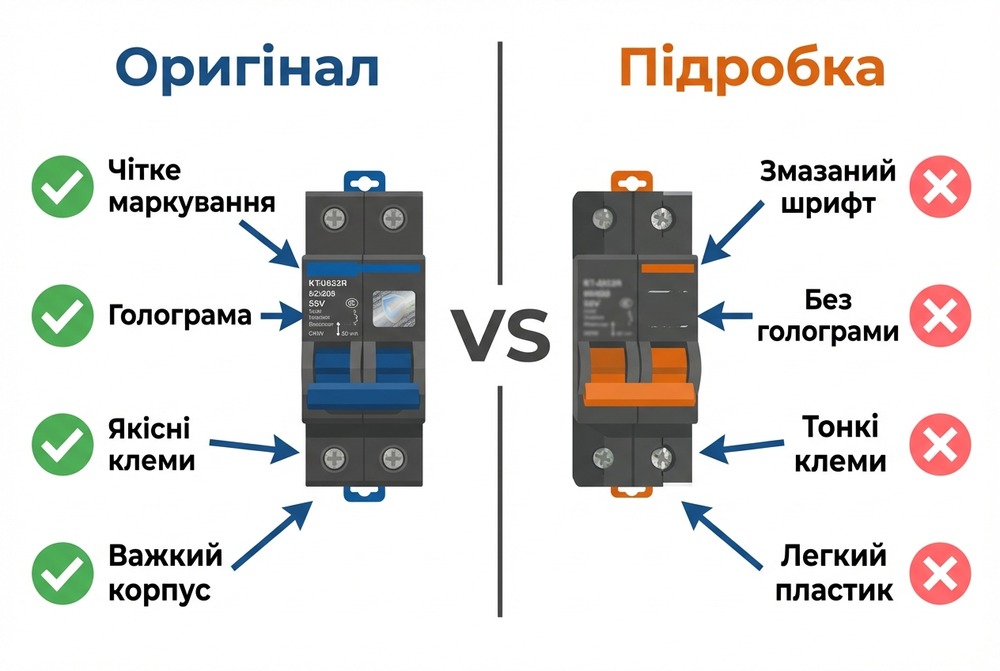

Як розпізнати підробку та "no-name" ризики
Економія 50 гривень на бренді може коштувати вам щитка. Підробки часто мають полегшену вагу (менше міді всередині), поганий пластик (горить, а не затухає) і відсутність дугогасної камери.
Чекліст перевірки перед покупкою:
- Маркування: Чітке, не змазується пальцем.
- Вага: Якісний автомат (Gewiss, Eaton) відчутно важкий у руці.
- Клеми: Мають бути жорсткими, з насічками для утримання проводу.
- Код партії: Серійний номер або QR-код для перевірки на сайті виробника.
Як правильно вибрати автомат: короткий алгоритм підбору (без "води")
Крок 1 — визначте лінію і кабель: що саме захищає автомат
Аксіома електрика:
Автомат підбирається під найслабшу ланку лінії. Якщо у вас від щитка йде кабель 2,5 мм², а далі він переходить у 1,5 мм² — автомат має бути розрахований на 1,5 мм² (тобто максимум 10-13А, а не 16-20А).
Перевірка відповідності "кабель ↔ автомат"
Огляньте проводку:
- Матеріал (Мідь чи Алюміній?)
- Переріз (Виміряйте штангенциркулем, якщо маркування стерте).
- Стан ізоляції (Чи є тріщини?).
Крок 2 — розрахуйте струм навантаження (для орієнтиру)
Однофазна мережа 230 В: формула і приклад
Для більшості приладів формула проста:
Формула:
I (Струм) = P (Потужність у Вт) / 230 (Напруга).
Приклад: Кухня, де одночасно працюють чайник (2 кВт) і мікрохвильовка (1 кВт). I = 3000 / 230 ≈ 13 А, що чудово вписується в автомат 16А.
Трифазна 400 В: формула і приклад
Тут складніше, особливо для двигунів:
Формула:
I = P / (√3 × 380 × cos φ).
Детальний приклад можна знайти в статті про розрахунок номіналу для мережі 380В.
Розрахунок для типових сценаріїв
| Сценарій | Потужність | Напруга | Розрахунковий струм | Коментар UEC |
|---|---|---|---|---|
| Група розеток (кухня) | 3500 Вт | 230 В | ~15.2 А | Автомат 16А — на межі, краще розбити на 2 групи |
| Насос свердловини | 1.5 кВт | 230 В | ~8-10 А (пуск) | Враховуйте пусковий струм, крива C |
| Трифазний двигун | 5 кВт | 380 В | ~9-10 А | Потрібен 3-полюсний автомат 10-16А (крива D/C) |
Крок 3 — підберіть номінал, тип (B/C/D), кількість полюсів і кА
Номінал (A): логіка вибору "нижче/вище" і чому "із запасом" небезпечно
Обирайте найближчий менший або рівний допустимому струму кабелю номінал. Запас має бути не в "силі" автомата, а в пропускній здатності кабелю.
Кількість полюсів (1P/2P/3P/4P): коли відключати нейтраль
У квартирних щитах зазвичай ставлять 1P (однополюсні) автомати на лінії, розриваючи лише фазу. Ввідний автомат краще ставити 2P (розрив фази та нуля), щоб повністю знеструмити житло для безпечного обслуговування. Детальніше: коли ставити однополюсний чи двополюсний автомат.
Вибір кількості полюсів
| Мережа/лінія | Рекомендовані полюси | Коментар |
|---|---|---|
| Однофазна (групи) | 1P | Економія місця в щиті |
| Однофазна (ввід) | 2P (1P+N) | Повне знеструмлення + захист від "відгоряння нуля" |
| Трифазна (двигун) | 3P | Без нейтралі |
| Трифазна (ввід/розподіл) | 4P (3P+N) | Обов'язково, якщо є несиметричне навантаження |
Технічну частину перевірив: Олег Лук'янчук, інженер-електрик, січень 2026.
Типові помилки користувачів (і як їх уникнути) — короткий анти-чекліст
❌ "Щоб не вибивало" → ставлять більший номінал
Це класична помилка, яка призводить до ситуацій, описаних у блоці про наслідки завищеного номіналу. Якщо вибиває — шукайте причину в навантаженні, а не "лікуйте" симптоми заміною автомата.
❌ Ігнорування сумарного навантаження і режимів (нагрівачі, бойлер, кухня)
Вмикати пралку, бойлер і фен в одну лінію — погана ідея. Розносьте потужні прилади на окремі автомати ("виділені лінії").
❌ Вибір лише за амперажем без B/C/D і кА
Купити "автомат на 16 Ампер" недостатньо. Ви можете випадково купити B16 замість C16 і матимете клопіт з пуском техніки, або купити 4.5кА у будинок під підстанцією і ризикувати безпекою.
❌ Економія на якості та монтажі (клеми, затяжка, гребінка)
Навіть найкращий автомат GEWISS не врятує, якщо дріт у клемі не затягнутий. Поганий контакт гріється сильніше за перевантаження. Використовуйте гребінки (шини) замість перемичок з дроту.
Анти-Чекліст (перевірте себе):
Натисніть на пункт, щоб відмітити його як виконаний:
Що робити прямо зараз: безпечні дії, якщо автомат вибиває або "не реагує"
Якщо вибиває часто — 5 кроків діагностики (без розбору щитка)
- Вимкніть частину приладів. Залиште життєво необхідне.
- Знайдіть "провокатора". Вмикайте прилади по черзі. Якщо вибиває на конкретному приладі — проблема в ньому (КЗ у шнурі, пробій тена).
- Приберіть трійники. Вони часто створюють поганий контакт і перевантаження однієї точки.
- Огляньте розетки. Чи немає слідів нагару?
- Викличте майстра. Якщо вибиває навіть без навантаження — проблема в проводці або автоматі.
Якщо є запах гару/нагрів щитка — негайні дії
Не чекайте диму. Відчули різкий "хімічний" запах — негайно вимкніть ввідний автомат (найголовніший). Не торкайтеся оголених частин і навіть корпусу щитка, якщо він металевий і гарячий. Телефонуйте в аварійну службу або електрику.
⚠ УВАГА: Негайно знеструмте приміщення та зверніться до фахівця, якщо помітили: запах горілої ізоляції, дим з розеток/щитка, іскри, аномальне нагрівання корпусів вимикачів.
Підбір автомата під покупку: як не помилитися в каталозі
Які параметри вибрати у фільтрах: номінал, крива, кА, полюси, серія
Коли ви відкриваєте каталог інтернет-магазину UEC, використовуйте фільтри в такому порядку:
- Номінал: Строго під ваш кабель (напр., 16А для 2.5 мм²).
- Характеристика: "C" для більшості задач, "B" для старого житла.
- Вимикаюча здатність: 6 кА (оптимально).
- Полюси: 1P для ліній, 2P для вводу.
- Бренд/Серія: Обирайте надійні (GEWISS, UEC).
Вам можуть знадобитися розділи нашого сайту:
Готові рішення для типових задач
| Задача | Тип лінії (мідь) | Рекомендований захист | Додатково |
|---|---|---|---|
| Захист розеток у кімнаті | 2.5 мм² | 16А, Хар-ка C, 6кА, 1P | УЗО 30мА (обов'язково) |
| Ввід у квартиру (газ. плита) | 6.0 мм² | 32А - 40А, Хар-ка C, 6кА, 2P | Реле напруги |
В UEC ми також надаємо послугу "Підбір по фото". Надішліть фото вашого старого щитка нашим інженерам, і ми допоможемо уникнути помилок. Але пам'ятайте: остаточне рішення — за майстром на об'єкті.
FAQ — короткі відповіді на найчастіші запити
❓ Чи можна ставити автомат більшого номіналу, якщо старий "вибиває"?
Ні, категорично не можна без заміни кабеля. Це значно підвищує ризик пожежі, оскільки кабель почне перегріватися раніше, ніж спрацює захист. Спочатку зробіть розрахунок навантаження і перевірте стан контактів.
❓ Чому автомат на 16А вибиває, хоча навантаження "невелике"?
Причин може бути декілька: зношений механізм самого автомата, поганий контакт на клемах (що викликає нагрів), або короткочасні пускові струми від потужної техніки. Перевірте сумарну потужність усіх приладів.
❓ Що важливіше — номінал чи крива B/C/D?
Обидва параметри критичні. Номінал захищає кабель від перегріву, а крива (B/C/D) відповідає за коректну роботу з пусковими струмами (щоб не вибивало пилосос) та швидкість відключення при короткому замиканні.
❓ Яку вимикаючу здатність (кА) вибрати для квартири/будинку?
Для звичайної міської квартири достатньо 4.5 кА, але 6 кА є більш надійним сучасним стандартом. Для приватного будинку, особливо якщо він близько до трансформатора, рекомендується мінімум 6 кА, а краще 10 кА.
❓ Чи можна міняти автомат без заміни кабелю?
Так, за умови, що номінал нового автомата відповідає перерізу і матеріалу існуючого кабелю. Ставити потужніший автомат на старий слабкий кабель заборонено.
❓ Чим відрізняється автомат від дифавтомата/УЗО?
Звичайний автомат захищає проводку від КЗ та перевантаження. УЗО захищає людину від удару струмом (витоку). Дифавтомат — це комбінований пристрій "2 в 1". Автомат не замінює УЗО.
Джерела та нормативні посилання (для перевірки)
Ми в UEC спираємося виключно на офіційні нормативи та перевірені дослідження:
- IEC 60898-1 — Міжнародний стандарт для автоматичних вимикачів побутового призначення.
- ПУЕ (Правила улаштування електроустановок), п. 3.1.4 — Вибір номінальних струмів плавких вставок і розчіплювачів.
- Р 50030.2-2010 (IEC 60947-2) — Вимоги до промислової комутаційної апаратури.
- [1] Any Hour Services — Дослідження ризиків заміни автоматів на вищий номінал: Decoding Your Breaker Box.
- [2] AutomationDirect — Аналіз причин пожеж через неправильний захист: 5 Circuit Protection Mistakes.
- [3] ProElectric VA — Наслідки невідповідності брекерів: The Dangers of Mismatched Circuit Breakers.
- [4] Schneider Electric Blog — Технічні роз'яснення щодо 80% vs 100% rated breakers.
Як ми готуємо матеріали: Кожна стаття UEC проходить двоетапну перевірку: технічний фактчекінг інженерами (відповідність ПУЕ/ДСТУ) та редакторську вичитку для ясності викладу. Ми регулярно оновлюємо дані відповідно до змін у стандартах.
