Хибне спрацювання автоматичного вимикача: причини, діагностика та як неправильна характеристика підсилює проблему
Коротко про головне
Хибне спрацювання автомата — це відключення без реального перевантаження чи короткого замикання. Причини: ослаблені клеми, знос механізму, перегрів щитка, пускові струми техніки або неправильно обрана характеристика B/C/D.
Ключовий момент: 80% «бракованих» автоматів — це насправді наслідок поганого контакту або невірного підбору. Покрокова діагностика та правильний вибір вирішують проблему без зайвих витрат.
Привіт, я Олександр, інженер-електрик з 15-річним досвідом у галузі низьковольтної комутаційної апаратури. Працюю у компанії UEC — офіційному дистриб'юторі GEWISS в Україні.
У цій статті розберемо, чому автоматичний вимикач може спрацьовувати без видимої причини, як провести діагностику та чому неправильно обрана характеристика підсилює проблему.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Що таке хибне спрацювання автоматичного вимикача і чому це відбувається?
Хибне спрацювання — це ситуація, коли хибне спрацювання автомата відбувається без перевищення номінального навантаження та без явного короткого замикання. Ви просто вмикаєте світло, а щиток гасне. Часто проблема не в струмі, а у фізиці контактів, температурі або зносі механіки.
У моїй практиці на залізниці, де ми обслуговували системи АЛСН, "містика" зі зникненням напруги завжди мала конкретну причину: від вібрації, що послаблювала клеми, до окислення. У побуті сценарій схожий: важливо відрізняти реальний захист мережі від ситуацій, коли автомат відключається через внутрішній дефект або зовнішній нагрів.

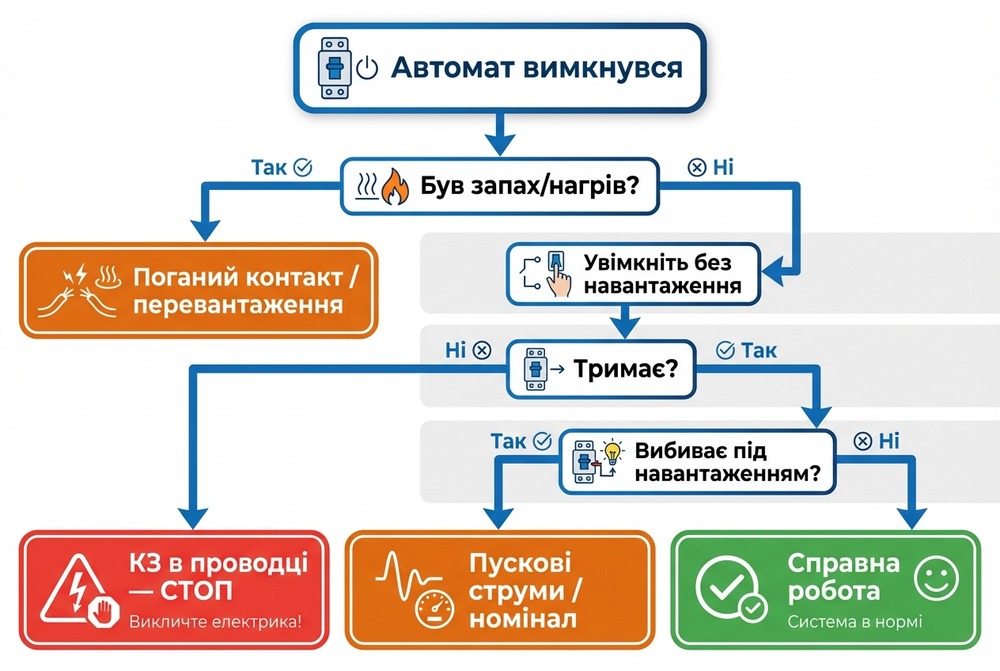

- Автомат вимкнувся. Чи був запах горілої ізоляції або нагрів корпусу?
- Так: Ймовірно, поганий контакт у клемах (перегрів) або перевантаження.
- Ні: Спробуйте увімкнути повторно (без навантаження).
- Утримує? Якщо ні — проблема в механізмі автомата або КЗ в проводці.
- Тримає, але вибиває під навантаженням? Перевірте пускові струми або відповідність номіналу.
Нормативна база:
- IEC/EN 60898-1: Стандарт для автоматичних вимикачів захисту від надструмів побутового призначення.
- IEC/EN 60947-2: Вимоги до промислової комутаційної апаратури.
- ПУЕ: Правила улаштування електроустановок (розд. 3.1).
Основні причини відключення без перевантаження (5 найчастіших)

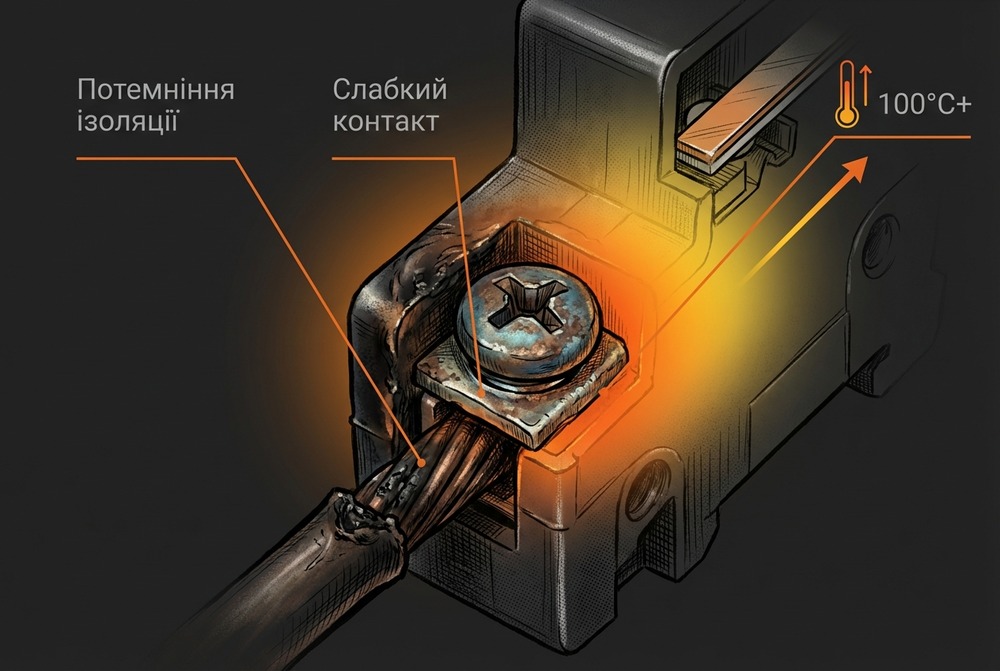

Ослаблення контактів та перегрів клем (ефект теплового розчіплювача)
Мідь має властивість «текти» під тиском, а температурні цикли (нагрів-охолодження) з часом послаблюють притиск гвинта. Це створює перехідний опір. Навіть при струмі 10А поганий контакт розігріває клему до 100°C і більше. Тепло передається на біметалеву пластину всередині автомата, і вона спрацьовує, «думаючи», що в лінії перевантаження.
Діагностика: Характерний запах, потемніння ізоляції проводу біля входу в автомат.
Рішення: Використовуйте динамометричну викрутку. Стандартний момент затягування для побутових серій (наприклад, GEWISS або наших UEC) — 2–2.5 Нм.
⚠ Увага! Підтягувати контакти можна тільки при повному знеструмленні ввідного автомата.
«80% так званих "бракованих" автоматів, які ми міняємо на викликах у київських новобудовах — це насправді результат недотягнутої клеми або відсутності гільзи на багатожильному проводі»
— Олександр Петренко, головний енергетик монтажного підрозділу, м. Київ
Старіння та знос механізму автомата
Пружини механізму вільного розчеплення втрачають пружність, а контакти підгорають після кожного відключення під навантаженням (особливо КЗ). Автомат стає «надчутливим» і може вибивати від вібрації (грюкнули дверима щитка) або при струмі 50-60% від номіналу.
| Ознака | Що означає | Що робити |
|---|---|---|
| Важіль не фіксується (падає) | Механічна поломка зачепу | Тільки заміна |
| Корпус тріщить/гуде | Підгорілі контакти всередині | Заміна + перевірка навантаження |
| Спрацьовує при струмі < In | Втома біметалевої пластини | Заміна на аналог тієї ж серії |
Вплив високої температури у щитку (дерейтінг)
Автомати калібруються при температурі +30°C. Якщо в щитку +50°C (через щільний монтаж, літо, нагрів сусідніх приладів), номінал автомата фактично знижується. Автомат на 16А може почати відключатися вже при 13–14А. Детальніше про правильний підбір з урахуванням умов читайте в нашій статті про розрахунок номіналу автомата для мережі 220В.
- Встановлюйте вентиляційні заглушки між сильно навантаженими автоматами.
- Не закривайте перфорацію щита.
Пускові струми побутової техніки (двигуни/компресори/імпульсні БЖ)
При включенні електродвигун споживає струм у 5–7 разів вищий за номінальний. Це триває долі секунди, але електромагнітний розчіплювач автомата може сприйняти це як коротке замикання, якщо характеристика підібрана неправильно. Це класична проблема насосів, потужних пилососів та верстатів. Щоб зрозуміти нюанси, раджу ознайомитися з матеріалом про те чим відрізняються автомати характеристик B, C та D.
Типові пускові струми побутової техніки
| Тип навантаження | Кратність пуску (х In) | Рекомендована крива |
|---|---|---|
| LED-драйвери (група) | до 100х (мікросекунди) | C |
| Пилосос / Холодильник | 5–7х | C або (рідше) D |
| Свердловинний насос | 7–10х | C або D |
Помилковий вибір характеристики автомата (In, B/C/D, Icu)
Встановлення автомата «із запасом» (наприклад, C25 замість B16 на розетки) — це гра з вогнем. А встановлення надто чутливого автомата (B10 на лінію гаража з компресором) гарантує постійні відключення. Також часто ігнорують відключаючу здатність автоматичного вимикача — якщо струм КЗ поруч із підстанцією перевищує 4.5 кА, дешевий автомат може сплавитися контактною групою, але не відключити лінію.
Експрес-чек-лист:
- Який переріз кабелю? (1.5 / 2.5 / 4 мм²)
- Тип навантаження? (Освітлення / Розетки / Двигуну)
- Відстань до трансформатора? (Приватний сектор / Багатоповерхівка)
- Результат: Якщо у вас двигун і довга лінія — C або D. Якщо старий алюміній — тільки B.
⚠ Безпека: Будь-які маніпуляції в електрощитку — лише при вимкненому ввідному автоматі. Якщо відчуваєте запах горілого пластику, негайно знеструмте приміщення на поверховому щитку.

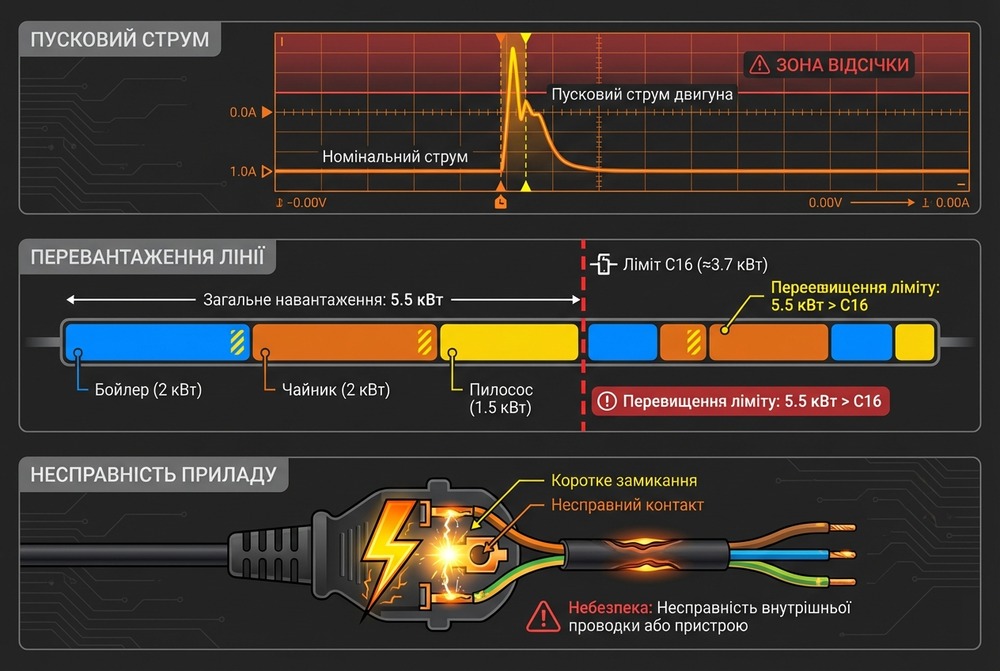

Чому вибиває автомат при ввімкненні потужних приладів (пилосос, бойлер, обігрівач)?
Це одне з найпоширеніших питань, з яким звертаються до техпідтримки UEC. Розберемо детально, чому вибиває автомат при включенні пилососа або іншої потужної техніки.
Високий пусковий струм двигуна
Пилосос має потужний колекторний двигун. У момент старту, поки ротор не розкрутився, він споживає струм, який значно перевищує заявлені 1600-2000 Вт. Якщо на цій лінії стоїть автомат з характеристикою B (діапазон миттєвого відключення 3–5 номіналів), пусковий кидок може потрапити в зону відсічки. Це не несправність пилососа, це фізика перехідних процесів. Рішення — використання автомата з характеристикою C.
Одночасне перевантаження лінії
Часто «пилосос винен» лише формально. Якщо на одній лінії (наприклад, кухня+коридор) вже працює бойлер (2 кВт) і електрочайник (2 кВт), додавання пилососа (1.5 кВт) перевантажує мережу до 5.5 кВт (25 Ампер). Тепловий розчіплювач автомата C16 на це зреагує за 10-40 секунд. Перевірте розподіл навантажень по групах. Детальніше про це — у статті який автомат вибрати для розеток та освітлення.
Несправність самого приладу або розетки
Якщо вибиває миттєво і зі звуком «клацання», можливо, у вилці, шнурі або двигуні приладу є коротке замикання. Також причиною може бути розбита розетка, де контакти замикаються від механічного руху штепселя.
Конспект відео:
- Перевірте шнур на пошкодження ізоляції.
- Увімкніть пилосос в іншу розетку на іншій лінії. Якщо вибиває там теж — прилад у ремонт.
- Якщо працює — проблема в перевантаженні першої лінії або характеристиці автомата.

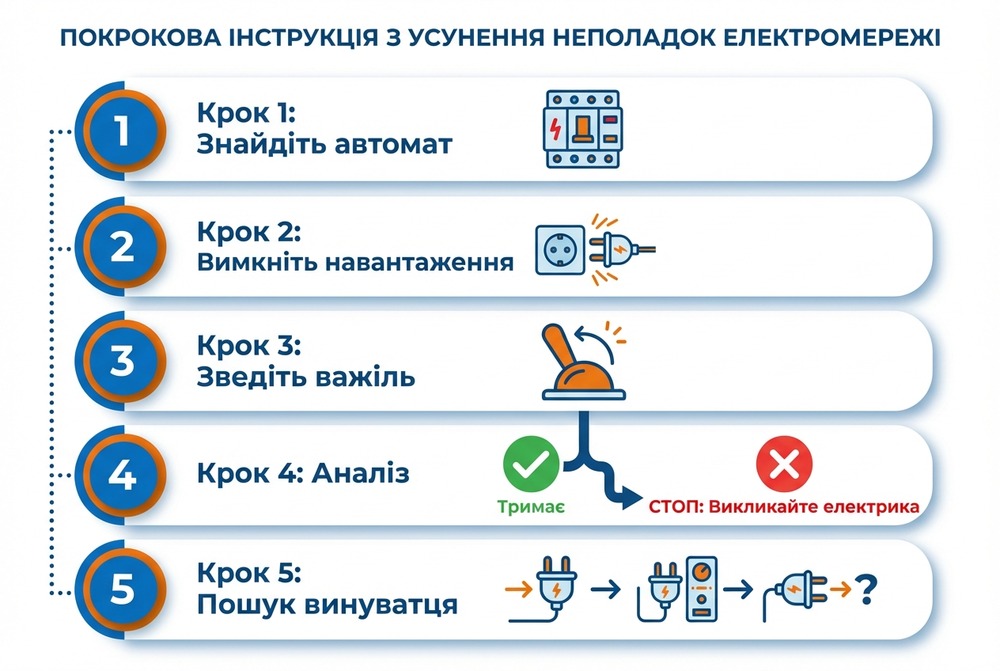

Що робити, якщо вибило автомат: покрокова діагностика
Якщо світло згасло, не поспішайте вмикати важіль назад. Дотримуйтесь алгоритму:
- Знайдіть спрацьований автомат. Його важіль буде опущений донизу (або знаходитись посередині).
- Вимкніть навантаження. Витягніть з розеток цієї групи всі прилади (праску, обігрівач, комп'ютер).
- Зробіть першу пробу. Спробуйте звести важіль.
- Аналіз результату:
- Вибило відразу (з іскрою/бавовною): Стійке коротке замикання в проводці. Стоп. Викликайте електрика.
- Увімкнувся і тримає: Проблема була в перевантаженні або конкретному приладі.
- Пошук винуватця. По черзі вмикайте прилади назад. На якому виб'є — той несправний.
Діагностика щитка: як перевірити справність автомата (без небезпечних дій)

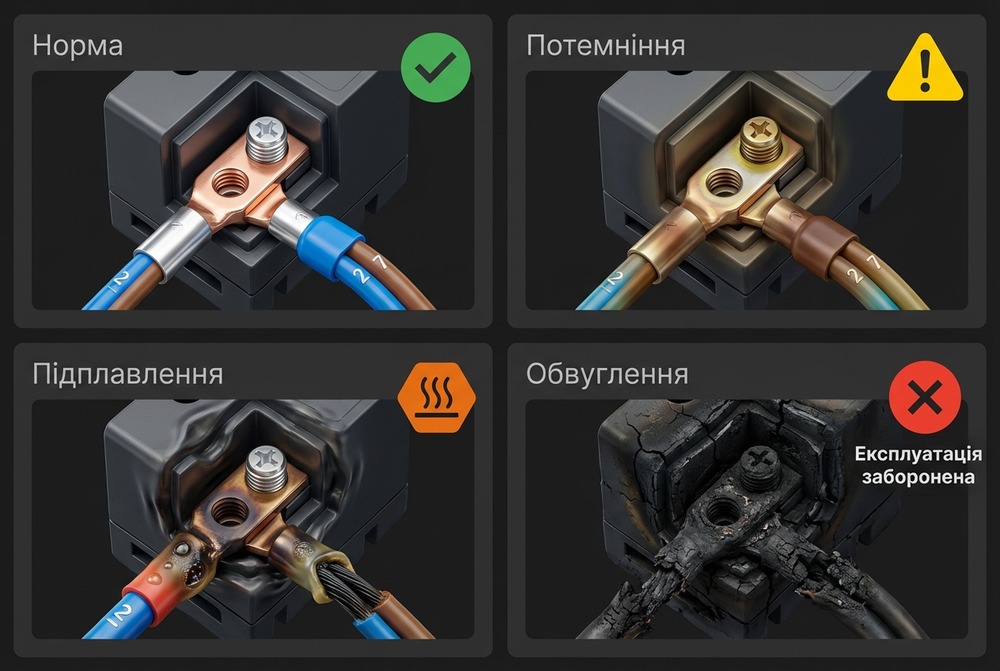

Візуальний огляд та перевірка затяжки контактів
Перевірку можна проводити тільки при повному знеструмленні ввідного автомата. Озбройтеся яскравим ліхтариком. Шукайте:
- Оплавлену ізоляцію проводів (зазвичай синій або жовто-зелений колір темніє від перегріву).
- Краплі міді або нагар на корпусі автомата (сліди дуги).
- Деформацію пластикового корпусу.
Якщо бачите подібне — експлуатація заборонена. Потрібна заміна або модернізація щитка.
Як відрізнити проблему в автоматі від проблеми в проводці
Таблиця експрес-діагностики
| Симптом | Ймовірна причина | Дія |
|---|---|---|
| Вибиває миттєво без навантаження | КЗ в лінії або механічний злам автомата | Від'єднати провід від виходу автомата. Якщо знову вибиває — міняти автомат. |
| Вибиває через 10–30 хв | Тепловий перегрів (контакт або перевантаження) | Заміряти струм кліщами, підтягнути клеми. |
| Тріщить під навантаженням | Іскріння контактів всередині | Термінова заміна. |
Коли потрібні вимірювання
«На око» струм не визначити. Електрик використовує струмовимірювальні кліщі (True RMS), щоб побачити реальне навантаження.
- Приклад з практики UEC: Клієнт скаржився на «бракований» автомат 16А. Замір показав споживання 21А (бойлер + тепла підлога, про яку забули). Автомат чесно виконував свою роботу.

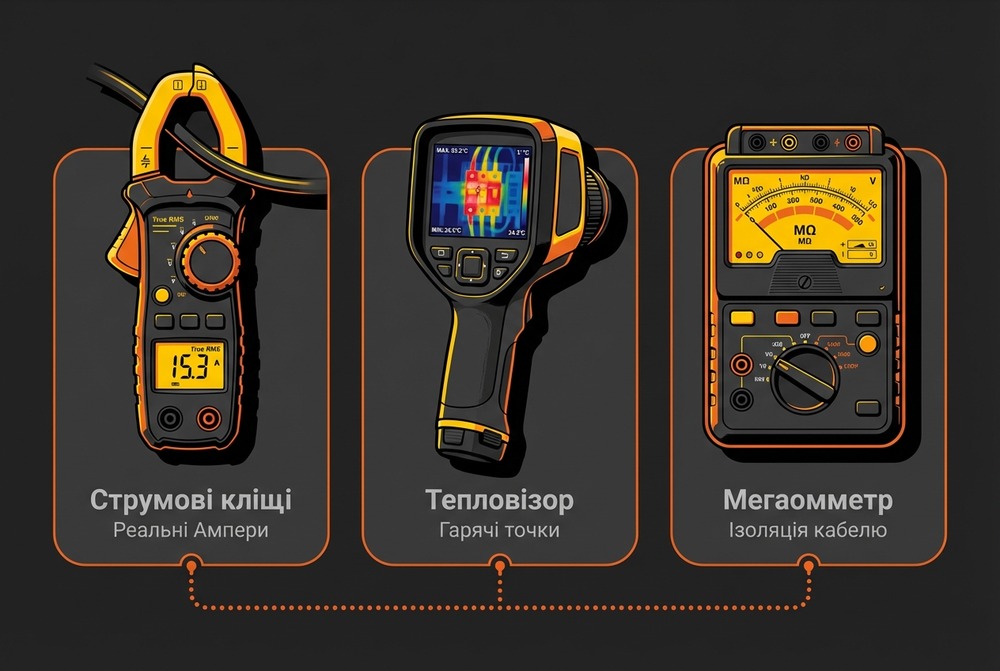

- Кліщі: покажуть реальні Ампери.
- Тепловізор: знайде "гарячу точку" до того, як вона спалахне.
- Мегаомметр: перевірить, чи не "пробиває" ізоляцію кабелю у стіні.
⚠ Дисклеймер: Я, як інженер, наголошую: не намагайтеся самостійно міняти автомати в щитах під напругою. Це смертельно небезпечно. Ця стаття носить інформаційний характер для діагностики.
Як неправильний вибір автомата призводить до проблем: наслідки для безпеки й техніки
Розуміння того, як вибрати автоматичний вимикач для дому та квартири, рятує від пожеж. Ознайомтеся з ризиками.
Номінальний струм (In): що буде, якщо поставити менший або більший
Якщо In замалий: Ви будете жити біля щитка, постійно вмикаючи його. Часті спрацювання зношують механізм.
Якщо In завеликий: Це найнебезпечніша помилка. Якщо кабель розрахований на 20А (2.5 мм²), а ви поставили C32, то при перевантаженні 30А кабель буде плавитися, а автомат "мовчатиме".
- Науковий факт: Перевищення номіналу захисту над пропускною здатністю кабелю є основною причиною електричних пожеж у кабельних лініях [1][3]. Детально наслідки описані в статті: що буде, якщо вибрати автомат неправильного номіналу.
Взаємозв'язок перерізу міді та захисту (монтаж у стіні)
| Переріз кабелю | Макс. допустимий струм | Рекомендований автомат |
|---|---|---|
| 1.5 мм² (світло) | ~18-20 А | 10 А (макс. 16 А) |
| 2.5 мм² (розетки) | ~25-27 А | 16 А (макс. 20 А) |
| 4.0 мм² (силові) | ~36 А | 25 А |
Дані базуються на ПУЕ та ДСТУ HD 60364-5-52.

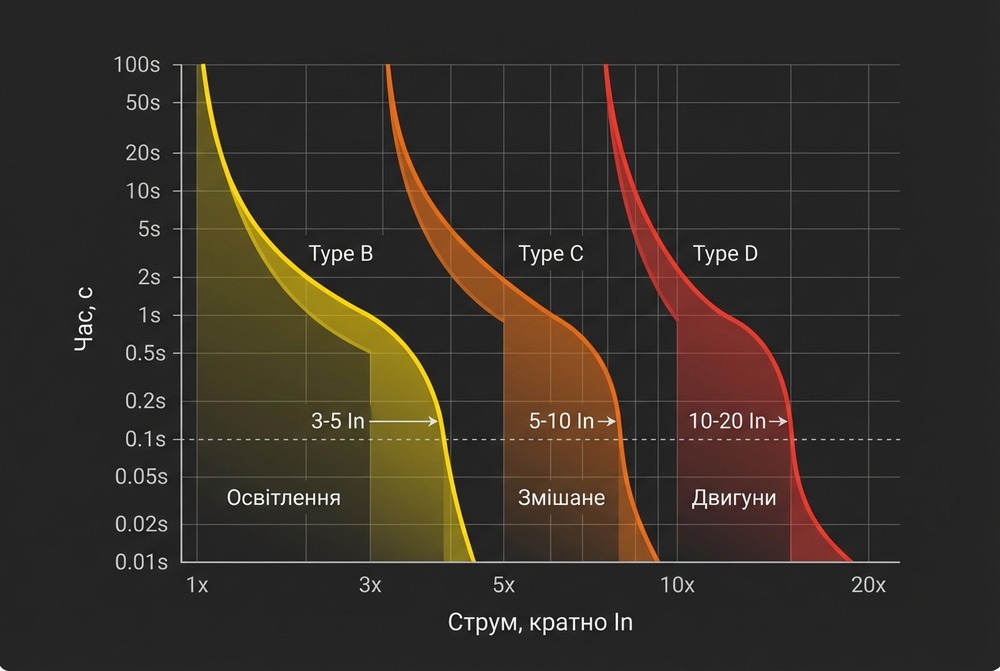

Характеристика спрацювання B/C/D: помилки вибору
Недостатньо просто знати Ампери. Крива визначає час реакції [4][6].
- Занадто «швидка» (B замість C для двигуна): Хибні спрацювання при кожному пуску пилососа.
- Занадто «повільна» (D замість B у старій проводці): При короткому замиканні в кінці довгої лінії струм може не досягти 10-кратного значення (для D). Автомат буде відключати лінію кілька секунд замість 0.1 с. За цей час провід встигне спалахнути. Про це детальніше: що буде, якщо вибрати автомат не тієї характеристики.
Відключаюча здатність та полюсність
Вибір 4.5 кА, 6 кА чи 10 кА критичний для будинків біля підстанцій. Якщо Icu недостатня, при сильному КЗ контакти зваряться [1].
А неправильна кількість полюсів (наприклад, розрив тільки нуля чи потрібно розривати нуль автоматом) залишає фазу на приладі, створюючи ризик ураження струмом.

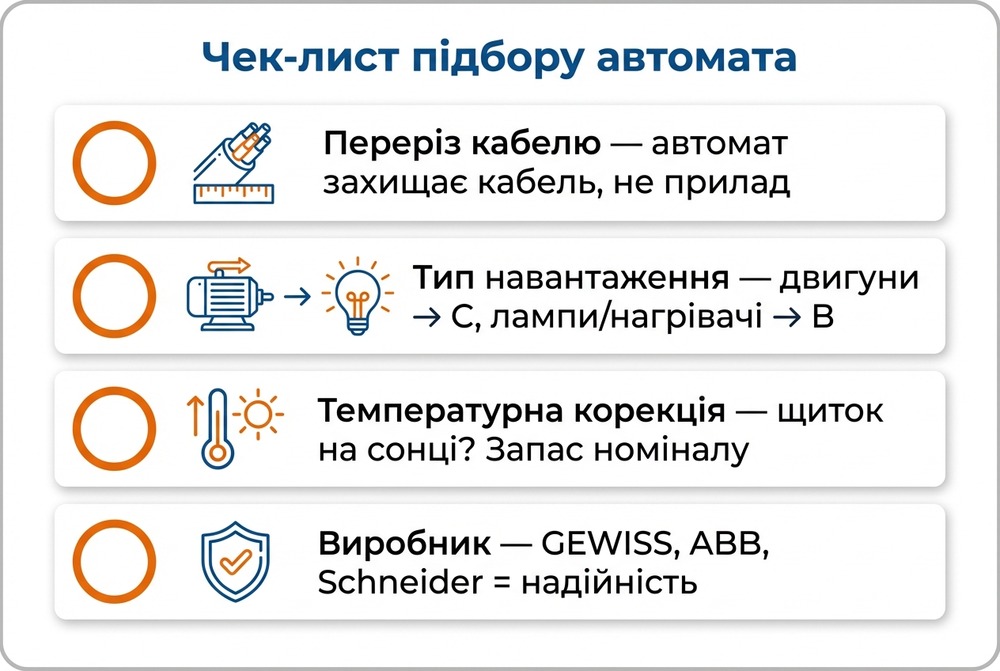

Швидкий чек-лист правильного підбору автомата
Дотримуйтесь цього алгоритму, розробленого на базі досвіду UEC:
Головне правило:
Автомат захищає кабель, а не праску. Дізнайтесь переріз.
- Кабель — основа. Автомат захищає кабель, а не праску. Дізнайтесь переріз.
- Тип навантаження. Є двигуни? Беріть C. Тільки лампочки та нагрівачі (резистивне навантаження)? Можна B.
- Корекція на температуру. Щиток на сонці? Беріть номінал із запасом або спеціальну промислову серію.
- Виробник. Не економте на безпеці. GEWISS, ABB, Schneider — це стандарти надійності.
Коли заміна необхідна: як обрати надійний захист
Ознаки, що реанімація неможлива
Якщо автомат хоч раз димів, якщо важіль бовтається і не має відчутного "кліка", якщо на клемах видно сліди прогару — негайна заміна. Контактні поверхні всередині вже зруйновані.
Що обрати? (Рекомендація інженера)
Як офіційний представник GEWISS, я бачив тести цих автоматів на розрив надструмів. Їх корпуси витримують термічні удари, які перетворюють дешеві аналоги на краплі пластику.
- Для квартири: Серії GEWISS MTC 45 (4.5 kA) або MT 60 (6 kA).
- Для дому/вводу: UEC або GEWISS MTHP (10 kA).
- Особливі умови: Селективні автоматичні вимикачі для ввідних щитів котеджів.
Критерії вибору надійного бренду
| Критерій | Як перевірити | Чому важливо |
|---|---|---|
| Вага | Якісний автомат важчий (більше міді/срібла) | Теплоємність та ресурс контактів |
| Заклепки | Мають бути порожнисті/монолітні (не менше 4-6) | Геометрія корпусу при КЗ |
| Маркування | Лазерне гравіювання, чіткі схеми | Захист від підробок |
Не вдається вирішити проблему самостійно?
Електрика не пробачає помилок. Якщо ви не впевнені у причині хибних спрацювань, не ризикуйте майном. Кваліфікований майстер виконає заміри опору петлі "фаза-нуль", перевірить стан ізоляції мегаомметром та професійно затягне контакти. Часто виклик фахівця дешевший, ніж наслідки згорілої проводки.
Часті питання (FAQ)
❓ Чи може «хибне спрацювання» бути нормою?
Ні. Справний автомат у справній мережі повинен працювати роками без відключень. Будь-яке спрацювання — це сигнал про відхилення від норми (контакт, температура, струм).
❓ Чи можна просто замінити B на C, щоб не вибивало?
Можна, але тільки після розрахунку струмів короткого замикання. Якщо ваша лінія занадто довга (приватний сектор), автомат "C" може не відчути КЗ на кінці лінії та не відключитись миттєво.
❓ Чому автомат гарячий, але не вибиває?
Робоча температура корпусу автомата може досягати 60°C при повному навантаженні. Але якщо він гарячий, а навантаження мале — це ознака поганого контакту клеми. Це пожежонебезпечно [1].
❓ Що небезпечніше: завищений номінал чи «не та» крива?
Завищений номінал (наприклад, 25А на провід 2.5 мм²). Крива "не та" зазвичай призводить до незручностей (часті вибивання), а завищений номінал — до розплавлення ізоляції проводів без спрацювання захисту.
❓ Якщо вибиває тільки одну розетку — винен автомат?
Ні. Автомат захищає лінію цілком. Якщо проблеми в одній точці, швидше за все, несправний сам механізм розетки або підключений до неї прилад.
❓ Чим відрізняється спрацювання автомата від УЗО/дифавтомата?
Автомат захищає від надструмів (КЗ, перевантаження). УЗО — від витоку струму (удару людини, пошкодження ізоляції). Якщо у вас стоїть УЗО, причина відключення може бути у волозі в розетці, а не в потужності пилососа.
