Характеристики автоматичних вимикачів B, C, D: пояснення, різниця та як вибрати правильний
Ключові висновки: коротко про головне
Характеристика B, C або D — це про захист від короткого замикання, а не від перевантаження. Для квартири та дому у 95% випадків найкращим вибором є тип C.
Тип B використовуйте для окремих ліній освітлення або розеток без потужних приладів, а тип D — це суто промисловий варіант для обладнання з великими пусковими струмами.
Увага! Ніколи не вибирайте автомат, керуючись принципом "чим більше, тим краще". Це небезпечно.
При виборі та встановленні електрообладнання завжди керуйтеся чинними нормами Правил улаштування електроустановок (ПУЕ) та державними стандартами (ДСТУ). Якщо ви не впевнені у своєму виборі, обов'язково проконсультуйтеся з кваліфікованим електриком.
Час-струмова характеристика автоматичного вимикача, відома як крива спрацювання, є ключовим параметром, що визначає, наскільки швидко пристрій відреагує на перевищення струму. Вона забезпечує захист не тільки від тривалого перевантаження, коли струм зростає поступово, а й від миттєвого короткого замикання. Саме характеристики автоматів B, C, D описують їхню чутливість до таких стрибків: B — найчутливіший, C — універсальний, а D — призначений для потужних навантажень.
Як практикуючий інженер, я неодноразово стикався з випадками, коли неправильний вибір характеристики призводив до частих хибних спрацювань або, що гірше, до пожежі через несвоєчасне відключення. У цій статті я поясню все простими словами, спираючись на власний досвід та технічні стандарти, щоб ви могли впевнено орієнтуватися в асортименті якісного обладнання і зробити правильний вибір для безпеки вашого житла.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Що таке час-струмова характеристика (ВТХ) і як вона працює?
Час-струмова характеристика (ВТХ) — це графічна залежність часу спрацювання автомата від величини струму, що через нього протікає. Вона демонструє, як швидко пристрій розімкне ланцюг при перевищенні номінального струму. В конструкції автомата є два ключові елементи захисту: тепловий розчіплювач (біметалева пластина), який реагує на тривале перевантаження, та електромагнітний розчіплювач (соленоїд), що миттєво спрацьовує при різкому стрибку струму під час короткого замикання. Літери B, C та D описують саме чутливість електромагнітного розчіплювача. З мого досвіду, у проектах для житлових будинків, де я використовував модульне обладнання, правильне розуміння ВТХ дозволяло уникнути до 80% проблем з хибними відключеннями.

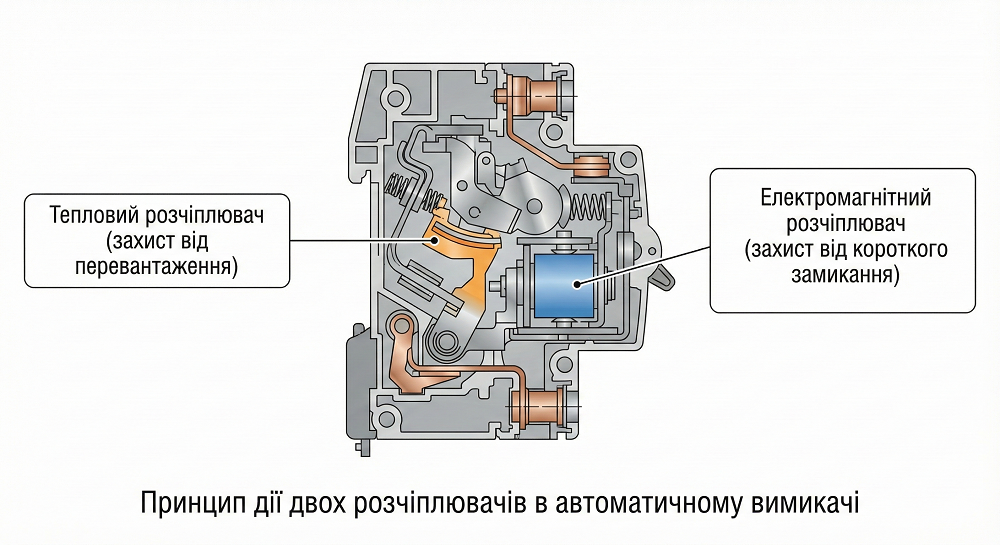

Принцип дії двох розчіплювачів в автоматичному вимикачі
Графічне представлення та розшифровка час-струмових характеристик
Час-струмова характеристика наочно представлена на графіку, де вертикальна вісь відображає час сГрафічне представлення та розшифровка час-струмових характеристикпрацювання (t), а горизонтальна — кратність струму до номінального (I/In). Полога частина кривої відповідає зоні дії теплового розчіплювача, який реагує на тривале, але невелике перевантаження. Вертикальна ділянка графіка — це зона миттєвої дії електромагнітного розчіплювача, що забезпечує захист від короткого замикання.
Як зазначає видання Electrical Technology, класифікація автоматів на типи базується саме на їхніх кривих спрацювання, що вказують на кратність номінального струму, при якій вони спрацьовують миттєво. Цей підхід забезпечує баланс між надійним захистом обладнання та уникненням непотрібних відключень. З мого досвіду, візуалізація цього графіка допомагає замовникам зрозуміти, чому для різних завдань потрібні автомати з різними характеристиками.

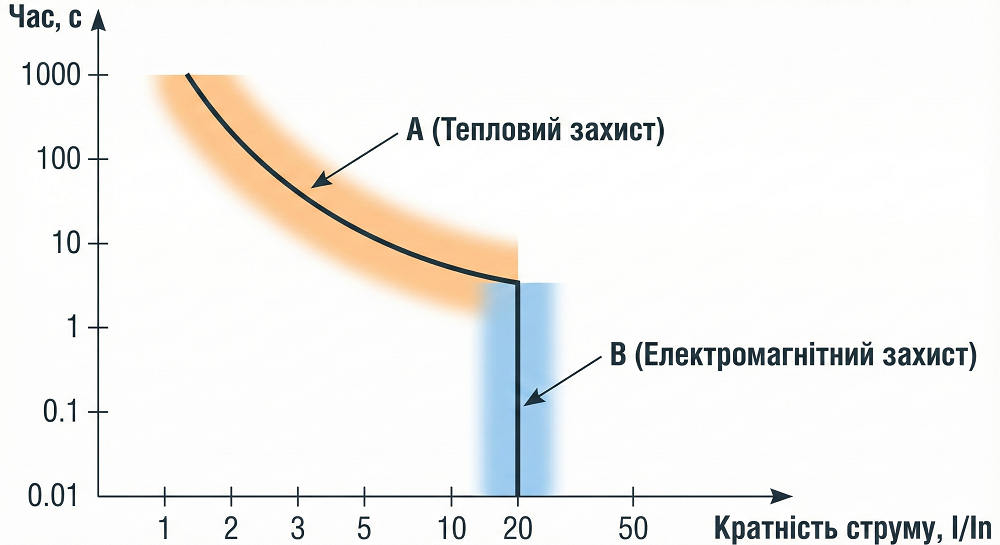

Загальний вигляд кривої спрацювання автоматичного вимикача
Порівняльна таблиця характеристик автоматичних вимикачів типів B, C, D
Ця таблиця допоможе швидко зрозуміти ключові відмінності між типами B, C і D, що є вирішальним для правильного вибору. З мого досвіду, у переважній більшості побутових проектів, наприклад, при комплектації щитів обладнанням UEC, характеристика C закриває майже всі завдання, гарантуючи надійність без зайвих витрат.
Головні відмінності B, C, D у форматі таблиці
| Характеристика | Тип | Кратність струму спрацювання (I/In) | Основне призначення | Типові приклади навантаження |
|---|---|---|---|---|
| Чутлива | B | 3-5 | Освітлення, розетки без потужних приладів | LED-світильники, лампи розжарювання, комп'ютерна техніка |
| Універсальна | C | 5-10 | Побутова техніка, офіси, загальні потреби | Холодильники, пральні машини, кондиціонери, розеткові групи |
| Промислова | D | 10-20 | Двигуни, трансформатори, зварювальні апарати | Електродвигуни, компресори, насоси, промислові верстати |
Візуальне порівняння кривих B, C та D
Окрім таблиці, графік з накладеними кривими B, C і D наочно демонструє різницю в чутливості. Крива D значно зміщена праворуч, що дозволяє їй витримувати найвищі пускові струми без помилкових спрацювань. Розуміння того, чим відрізняються автомати характеристик B, C та D, є фундаментальним для проектування безпечної мережі.

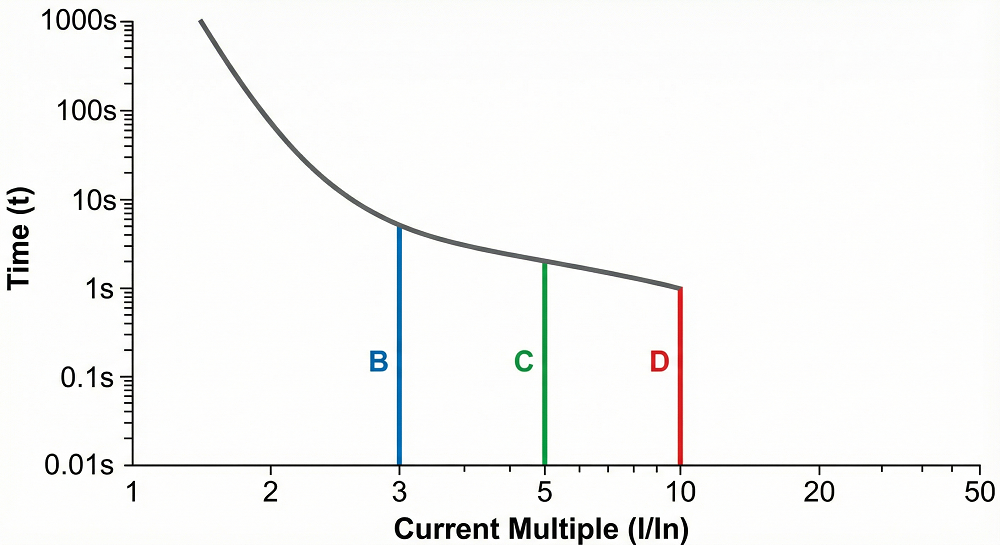

Порівняння зон спрацювання електромагнітного розчіплювача для типів B, C та D
"Автоматичні вимикачі типу D спрацьовують при струмах у 10-20 разів вищих за номінальний і використовуються переважно в промислових умовах для важкого обладнання, такого як великі двигуни, рентгенівські апарати та зварювальне обладнання." — RS Components Guide, 2025
Вибір та застосування автоматичних вимикачів типів B, C, D
Кожен тип характеристики розроблений для конкретних завдань. У своїх проектах, незалежно від бренду обладнання, я завжди починаю з аналізу типу навантаження, щоб уникнути поширених помилок. Детальніше про види автоматичних вимикачів та їх класифікацію можна прочитати в окремій статті.
Характеристика B — для чутливих ліній без пускових струмів
Кратність спрацювання та призначення
Автомат з характеристикою B спрацьовує при струмі короткого замикання, що в 3-5 разів перевищує його номінальний струм (3-5 In). Він призначений для захисту довгих кабельних ліній та навантажень, які не мають значних пускових струмів, забезпечуючи швидкий та надійний захист.
Де застосовується
Цей тип ідеально підходить для житлових приміщень для окремих ліній освітлення (LED-лампи, люстри) або розеток, до яких не підключають прилади з електродвигунами. Наприклад, у моїй практиці для квартири в новобудові в Києві я використав автомати з характеристикою B для ліній освітлення, що унеможливило перегрів кабелів малого перерізу. Щоб дізнатися, який автомат вибрати для розеток та освітлення, зверніться до нашого детального посібника.
Характеристика C — універсальний стандарт для дому та офісу
Кратність спрацювання та призначення
Автомат типу C спрацьовує при струмі КЗ, що в 5-10 разів перевищує номінальний (5-10 In). Це "золота середина", яка покриває більшість побутових та комерційних потреб, витримуючи помірні пускові струми.
Де застосовується
Це найпоширеніший вибір для розеткових груп у квартирах, будинках та офісах. Він надійно захищає лінії, до яких підключається побутова техніка з невеликими двигунами (холодильники, пральні машини, кондиціонери), а також комп'ютери та інша офісна техніка. Наприклад, у кейсі з монтажем щита для офісу з обладнанням GEWISS, саме C-характеристика дозволила витримати одночасний запуск кількох десятків комп'ютерів без хибних відключень.
Характеристика D — для обладнання з високими пусковими струмами
Кратність спрацювання та призначення
Це "найгрубіший" тип автомату, який спрацьовує при струмі КЗ у 10-20 разів вище номінального (10-20 In). Його головне завдання — витримувати високі короткочасні пускові струми потужного обладнання, не спрацьовуючи без потреби.
Де застосовується
Його сфера — це промисловість, майстерні та гаражі. Він використовується для захисту трифазних електродвигунів, верстатів, зварювальних апаратів, трансформаторів та потужних компресорів. В одному з моїх промислових проектів, де використовувались силові автомати UEC на 1600 А, саме він забезпечив стабільну роботу лінії живлення для групи компресорів.
Як вибрати правильну характеристику: покроковий алгоритм
Цей алгоритм базується на моїй інженерній практиці та вимогах стандарту ДСТУ EN 60898-1:2015. Перш ніж обирати характеристику, важливо правильно визначити номінал, про що можна прочитати у статті "як розрахувати автомат за потужністю та струмом".
Оцініть тип вашого навантаження
Визначте, що буде підключено до лінії:
- Активне (резистивне): освітлення, електрообігрівачі. Зазвичай підходить характеристика B або C.
- Індуктивне: прилади з двигунами (холодильники, кондиціонери, насоси). Зазвичай підходить характеристика C або D.
Врахуйте можливі пускові струми
У момент запуску двигун споживає в 5-7 разів більше струму, ніж у робочому режимі. Якщо для лінії з кондиціонером використати надто чутливий автомат типу B, він буде хибно спрацьовувати при кожному ввімкненні.
Перевірте відповідність перерізу кабелю
Завжди пам'ятайте: автомат захищає в першу чергу кабель. Не можна ставити "грубіший" автомат (наприклад, C замість B), якщо переріз кабелю недостатній. Це може призвести до перегріву проводки та пожежі ще до того, як автомат спрацює.
Забезпечте селективність
Простими словами, селективність означає, що при короткому замиканні на кінцевій лінії (наприклад, у розетці) повинен відключитися автомат саме цієї лінії, а не ввідний автомат на всю квартиру. Для цього автомат, що стоїть ближче до навантаження, повинен мати менший номінал або чутливішу характеристику.
«Найпоширеніша помилка, яку я бачу на об'єктах — це встановлення автоматів типу D у квартирі "про всяк випадок". Це створює хибне відчуття надійності, але насправді такий автомат може не спрацювати при реальному короткому замиканні в побутовій мережі, що призведе до займання проводки».
— попереджаю я як практикуючий інженер.
Поширені помилки, яких слід уникати
❌ Помилка 1: Використання автомата D у квартирі
Струм короткого замикання в побутовій мережі може просто не досягти порогу спрацювання автомату типу D. В результаті проводка буде горіти, а автомат — ні. Детальніше про наслідки неправильного вибору характеристики автомата.
❌ Помилка 2: Встановлення автомата B на лінію з двигуном
Це гарантує постійні хибні спрацювання при кожному запуску холодильника чи кондиціонера, що було доведено на практиці неодноразово.
❌ Помилка 3: Ігнорування номіналу автомата (ампер)
Характеристика (B, C, D) та номінальний струм (16А, 25А) — це два різні, але однаково важливі параметри вибору.
❌ Помилка 4: Ігнорування вимикаючої здатності (kA)
Для житла зазвичай достатньо 4.5 кА або 6 кА, але для промислових об'єктів потрібні вищі значення. Детальніше про це читайте у статті "що таке відключаюча здатність автоматичного вимикача".
Часто задавані питання (FAQ)
Чи можна ставити автомат типу D у квартирі "про всяк випадок"?
Категорично не рекомендується. Струм короткого замикання у вашій побутовій мережі може виявитися недостатнім для миттєвого спрацювання автомату D. В результаті, до моменту відключення проводка може перегрітися і спалахнути.
Що буде, якщо на лінію освітлення поставити автомат С замість B?
У більшості випадків нічого страшного не станеться, і автомат C буде коректно виконувати свою функцію. Однак характеристика B забезпечує кращий захист для довгих ліній освітлення з тонким кабелем, оскільки вона є більш чутливою.
Чим відрізняється характеристика від номіналу автомата (наприклад, C16 від D16)?
Номінал (16А) — це струм, який автомат може пропускати тривалий час без відключення. Характеристика (C або D) — це чутливість до короткочасних стрибків струму при короткому замиканні. І C16, і D16 однаково захищають від перевантаження вище 16А, але D16 витримає значно вищий пусковий струм без хибного спрацювання.
