Де ставити двополюсний автомат і коли достатньо однополюсного: правила, схеми та вибір
Коротко про головне
Двополюсний автомат (2P) — обов'язковий на вводі в квартиру чи будинок: він знімає напругу і з фази, і з нуля одним рухом. Однополюсний (1P) — стандарт для групових ліній (світло, розетки) в сухих приміщеннях.
Головне правило: 2P на ввід, 1P на лінії, 1P+N — компромісне рішення для обмеженого простору. Два окремі 1P замість одного 2P — грубе порушення ПУЕ.
Ключовий момент: автомат захищає кабель, а не техніку. Номінал підбирається суворо за перерізом провідника.
Привіт, я Олег Лук'янчук, інженер з технічного навчання персоналу в UEC. За моїми 12+ роками досвіду — від обслуговування залізничної автоматики до впровадження стандартів в UEC — я переконався: ключ до реальної електробезпеки не в ціні бренду, а в правильному підборі полюсності.
У цій статті я розберу, де ставити двополюсний автомат, коли достатньо однополюсного, і як не припуститися типових помилок при монтажі.
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Перші 30 секунд: коротка відповідь і правило вибору
Швидка відповідь: двополюсний автомат (2P) найчастіше ставлять на вводі в щит, щоб одним рухом зняти напругу з фази й нуля та безпечно обслуговувати мережу. Однополюсні (1P) частіше ставлять на відхідні лінії (світло/розетки), коли достатньо розриву лише фази.
Правило вибору за 3 пункти:
- 2P (двополюсний): Обов'язково на вводі, для підключення генератора, або для потужних приладів (бойлер, плита).
- 1P (однополюсний): Стандарт для групових ліній (світло, кімнатні розетки) в сухих приміщеннях.
- 1P+N: Компактне рішення для повного розриву нуля в обмеженому просторі (наприклад, для "мокрих" груп).
Детальніше про норми ПУЕ та європейські практики (IEC) дивіться в розділі «Норми та джерела».
Де і в яких випадках потрібно ставити двополюсний автомат?
Головне питання — де ставити двополюсний автомат? На моїй практиці, це безальтернативне рішення як ввідний автомат на вводі в квартиру чи будинок. Особливо це стосується однофазної мережі, де ризик «відгорання нуля» у старому житловому фонді може призвести до появи напруги на корпусах приладів. Використання 2P спрощує дотримання правил ПУЕ та підвищує електробезпеку в щитку, оскільки апарат гарантовано розриває фазу і нуль.
Також 2P доречний для окремих виділених ліній на потужні прилади, такі як бойлер чи електроплита, а також для схем із резервним живленням.
- На вводі в квартиру/будинок: Повне знеструмлення для безпечного сервісу та захисту від перенапруг по нулю.
- Лінія бойлера/електроплити: Повна ізоляція потужного споживача (240В) при ремонті без відключення всієї квартири.
- Генератор/ДБЖ: Критично важливо для безпечного перемикання джерел і розриву нейтралі мережі.
⚠ Коли обов'язково залучити електрика: Якщо ваш щиток знаходиться в старому фонді, має систему заземлення TN-C, алюмінієву проводку, сліди підгорілих клем або ви плануєте підключення генератора через АВР.
Що таке 1P, 1P+N та 2P автомати — простими словами
Щоб зрозуміти логіку вибору, розглянемо фізику процесу. Більше про базові принципи ви можете прочитати в нашому матеріалі як вибрати автоматичний вимикач для дому та квартири.
Як працює автоматичний вимикач (коротке пояснення)
Автоматичний вимикач має два типи захисту:
- Тепловий розчіплювач: біметалева пластина, що реагує на перевантаження (довготривалий високий струм).
- Електромагнітний: соленоїд, що миттєво відсікає лінію при короткому замиканні (КЗ).
Полюсність визначає, скільки проводів проходить через ці механізми захисту.
Що реально розривається: фаза (L) і нуль (N)
- 1P: Розриває лише фазу (L). Нуль проходить повз автомат (на шину).
- 1P+N: Фаза (L) захищена тепловим та електромагнітним розчіплювачем. Нуль (N) розмикається механічно, "навздогін" за фазою, але сам по собі захисту не має.
- 2P: Це два повноцінні полюси в одному корпусі, механічно зв'язані. Відключення відбувається по L+N синхронно, і обидва полюси мають дугогасні камери.

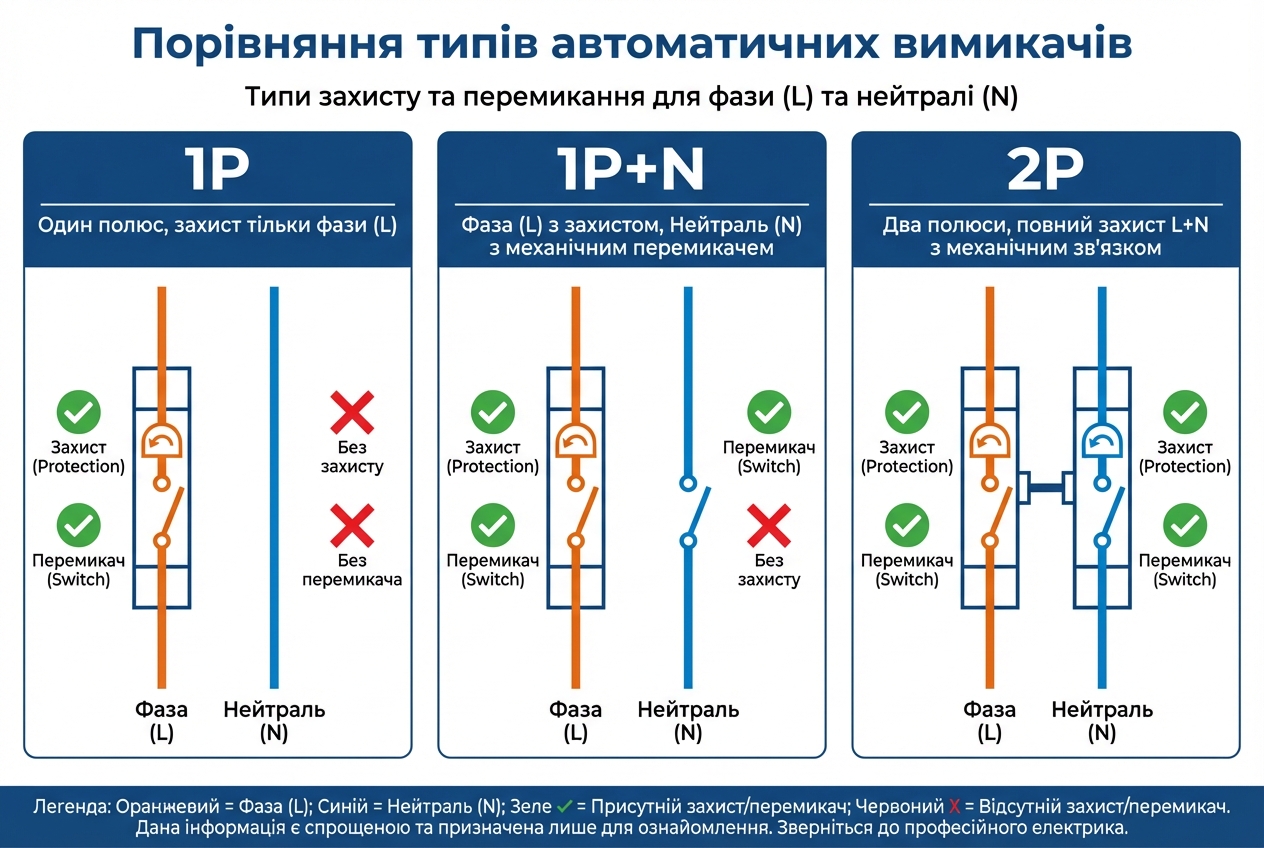

Різниця між автоматами 1P, 1P+N та 2P: порівняльна таблиця
Вибір залежить від того, який розрив кола потрібен: лише фаза чи фаза і нуль. Нижче — ключова різниця між 1P, 1P+N (однополюсний з нейтраллю) та 2P (двополюсний): ширина модуля, застосування та переваги, щоб ви могли швидко вирішити, що вибрати.
Порівняння характеристик автоматичних вимикачів
| Параметр | 1P | 1P+N | 2P (двополюсний) |
|---|---|---|---|
| Розрив кола | Тільки L | L (захист) + N (комутація) | L+N (повний захист) |
| Кількість модулів | 1 (18 мм) | 1 або 2 (залежить від серії) | 2 (36 мм) |
| Захист N | Ні | Ні (тільки розмикання) | Так (розчіплювачі на обох) |
| Сервіс/знеструмлення | Часткове | Повне | Повне та надійне |
| Типові застосування | Лінії світла/розеток | Обмежене місце в щиті | Ввід, генератори, потужні прилади |
| Ціна/місце в щитку | Низька, компактне | Середня | Вища, займає 2 місця |
«У різних брендів, як GEWISS чи UEC, конфігурація 1P+N може відрізнятися (наприклад, N завжди справа або зліва). Завжди дивіться паспорт і схему на корпусі приладу.»
— Примітка експерта
Головне місце встановлення 2P: ввід у квартиру/будинок
Чому це про безпеку, а не «перестраховку»
Установка 2P на вводі — це вимога здорового глузду та безпеки. Цей автомат дозволяє одним рухом зняти напругу з усіх дротів, що заходять у квартиру. Це на 100% виключає ситуацію, коли електрик працює в щитку, а через переплутані жили в поверховому щиті або помилку комунальників на "нулі" з'являється небезпечний потенціал. Докладніше про підбір ввідного автомата читайте у статті розрахунок номіналу автомата для мережі 220В.
Що відбувається при проблемах із нулем (обрив N) і чим допомагає 2P
Дослідження випадків аварій (наприклад, дані sincede.com [2]) показують, що при обриві нуля (особливо в системі TN-C-S до точки розділення) на нульовому проводі може з'явитися фазна напруга перекосу (до 380В при трифазному вводі в будинок). Якщо стоїть 1P автомат, він розірве фазу, але техніка залишиться підключеною до смертельно небезпечного "нуля". 2P автомат фізично відсікає цю загрозу від вашої квартирної розводки.

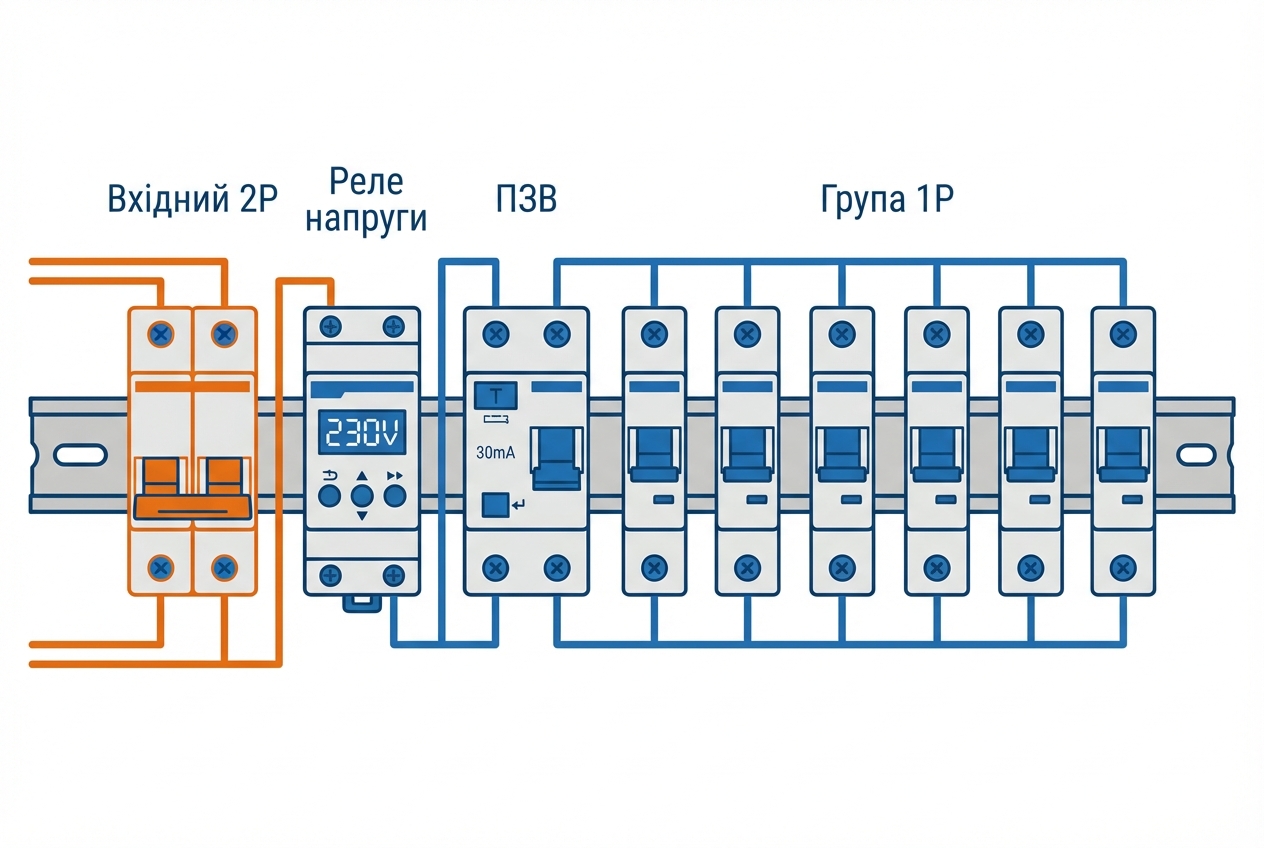

Де ставити ввідний автомат відносно УЗО/дифавтомата (логіка селективності)
Найбільш раціональна схема, яку ми в UEC рекомендуємо партнерам:
- Ввідний 2P автомат (захищає ввідний кабель та весь щит).
- Реле напруги (захищає від стрибків вольтажу).
- УЗО (ПЗВ) або дифавтомати на групи.
- Групові автомати 1P (розподіл на кімнати/споживачі).
Також ознайомтеся, чи потрібно розривати нуль автоматом, щоб уникнути помилок проектування.
Інші випадки, коли 2P доречний (не лише ввід)
Генератор, інвертор, ДБЖ, резервне живлення
Це критичний момент. Якщо ви підключаєте генератор до будинку, використання перемикача вводу (I-0-II) з розривом L+N (2 полюси або 4 для трьох фаз) є обов'язковим. Чому? Тому що при роботі від генератора система заземлення змінюється (часто переходить в режим IT або TT), і об'єднання нейтралі генератора з нейтраллю міської мережі може призвести до виходу з ладу генератора або ураження струмом електриків, що лагодять лінію на вулиці. Обов'язково дослідіть тему, коли потрібен триполюсний та чотириполюсний автомат, якщо маєте трифазний генератор.
⚠ Увага! Саморобні схеми підключення резерву ("вилка-вилка") — це прямий шлях до пожежі. Завжди використовуйте сертифіковані перемикачі.
Окремі лінії потужних однофазних споживачів
Для таких приладів як бойлер, електроплита або кондиціонер, окрема лінія з 2P автоматом — це зручність сервісу. Якщо ТЕН бойлера "проб'є" на корпус, спрацює УЗО. Для пошуку несправності вам потрібно буде повністю відключити лінію. 2P автомат дозволяє це зробити, не чіпаючи дроти викруткою.
Рекомендації щодо захисту потужних приладів
| Прилад | Тип лінії | Рекомендований підхід | Примітка |
|---|---|---|---|
| Бойлер | Окрема | 2P + УЗО | Окрема лінія, переріз 2.5 мм², УЗО 30 мА |
| Електроплита | Окрема | 2P або Дифавтомат | Переріз 4-6 мм², УЗО обов'язково |
| Пральна машина | Окрема | 1P+N або 2P | У вологих зонах УЗО 10 мА |

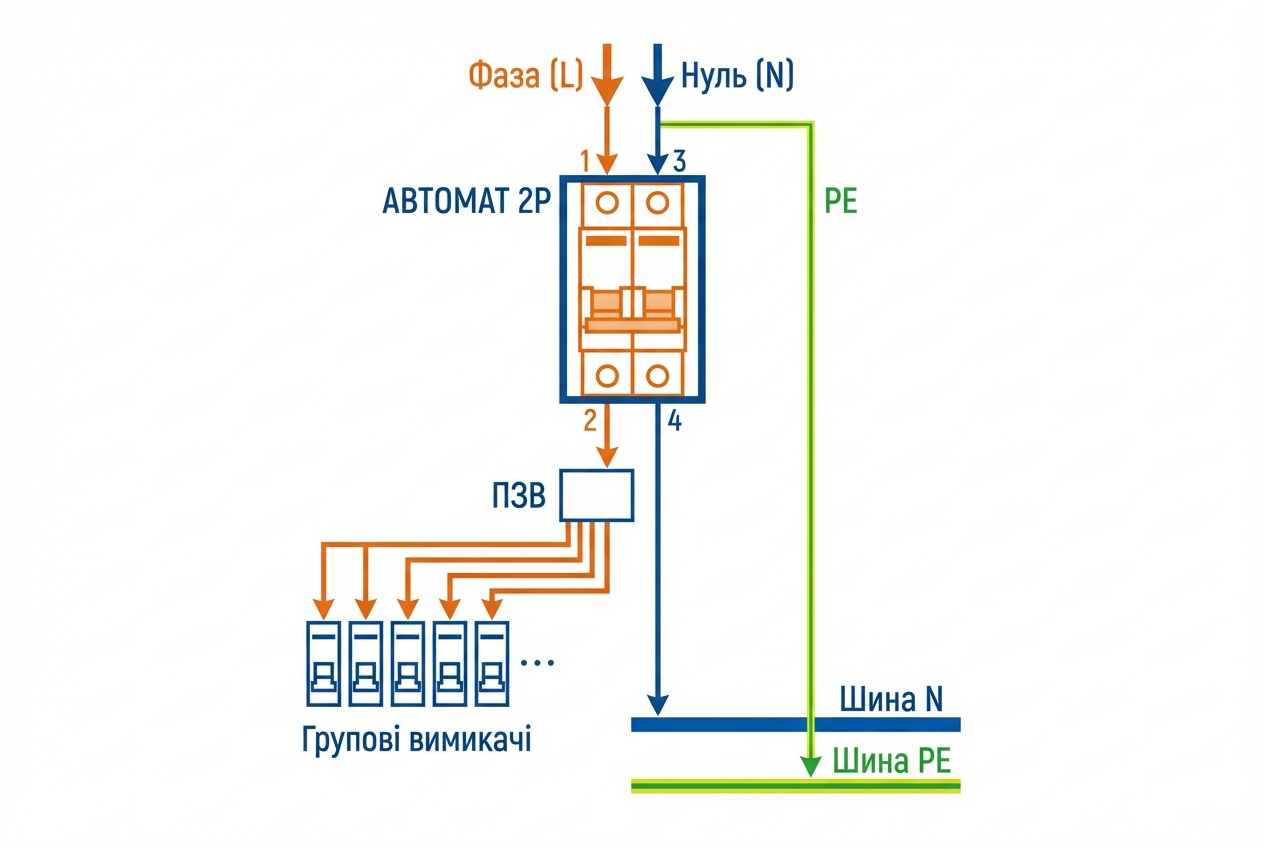

Як правильно підключити двополюсний автомат у щитку (покроково)

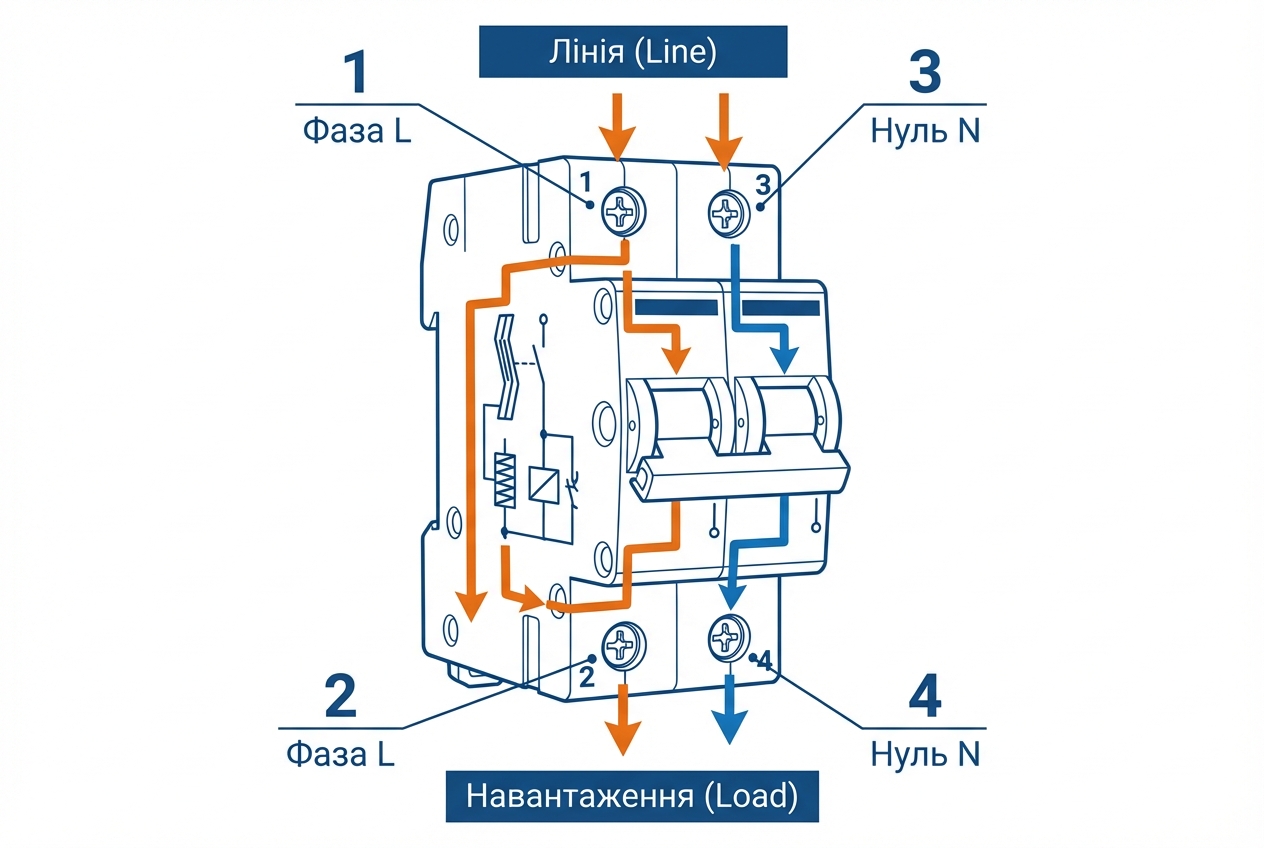

Куди заводити живлення: верх/низ, вхід/вихід (і чому це важливо)
За стандартами (і звичкою більшості електриків), живлення (ввід) подається на нерухомі контакти — зазвичай це верхні клеми (позначені як 1 і 3 або Line). Навантаження підключається знизу (2 і 4 або Load). Хоча багато сучасних автоматів допускають підключення з обох боків, дотримання єдиного стандарту в щитку спрощує майбутню діагностику.

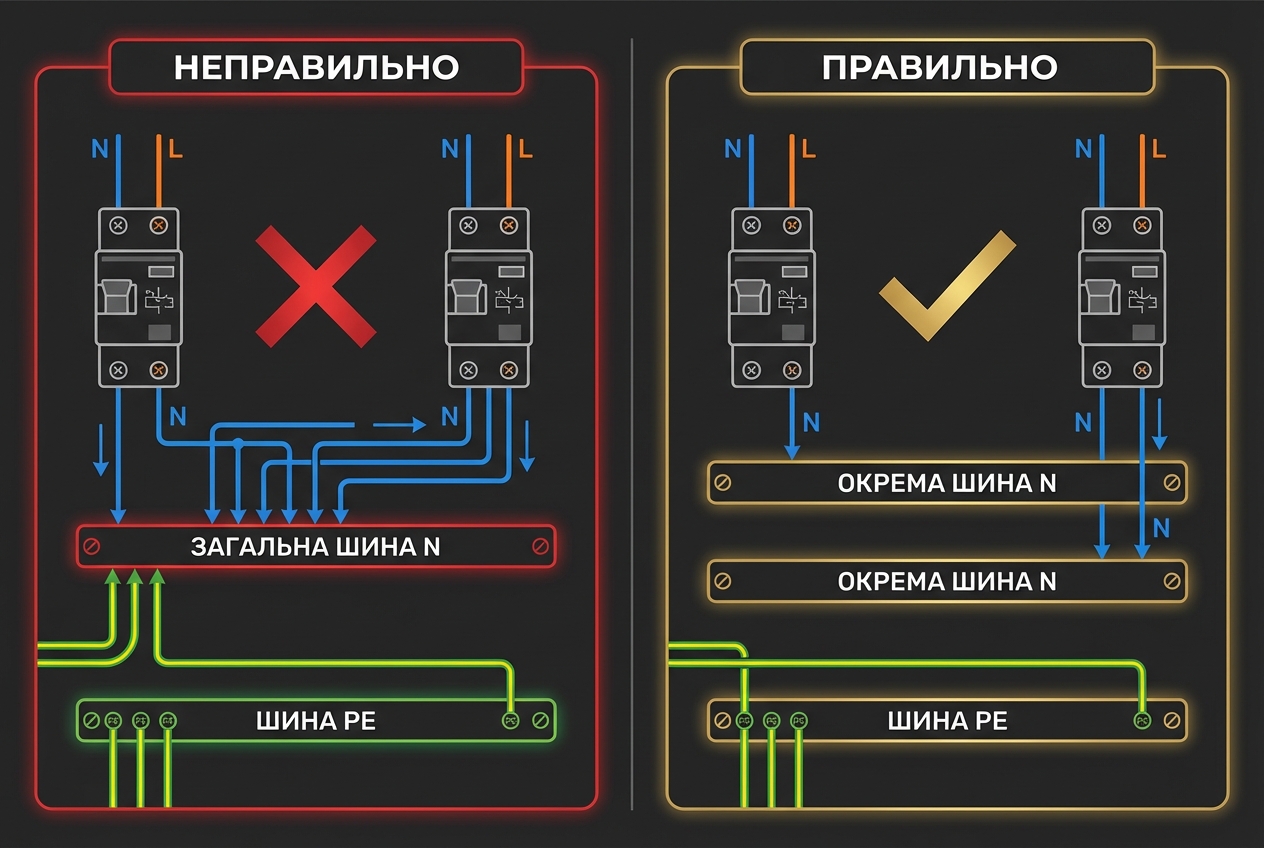

Підключення шин N і PE: типові правила
Найпоширеніша помилка новачків — об'єднання нулів після різних УЗО або змішування робочого нуля (N) із захисним заземленням (PE) після розділення.
- N після УЗО має йти на свою окрему шинку або клему автомата, не контактуючи з загальним нулем.
- PE (жовто-зелений) ніколи не повинен розриватися автоматом.
Для детального розуміння відключаючої здатності при проектуванні щита, рекомендую статтю: що таке відключаюча здатність автоматичного вимикача.
Типові помилки: що роблять неправильно і чим це загрожує

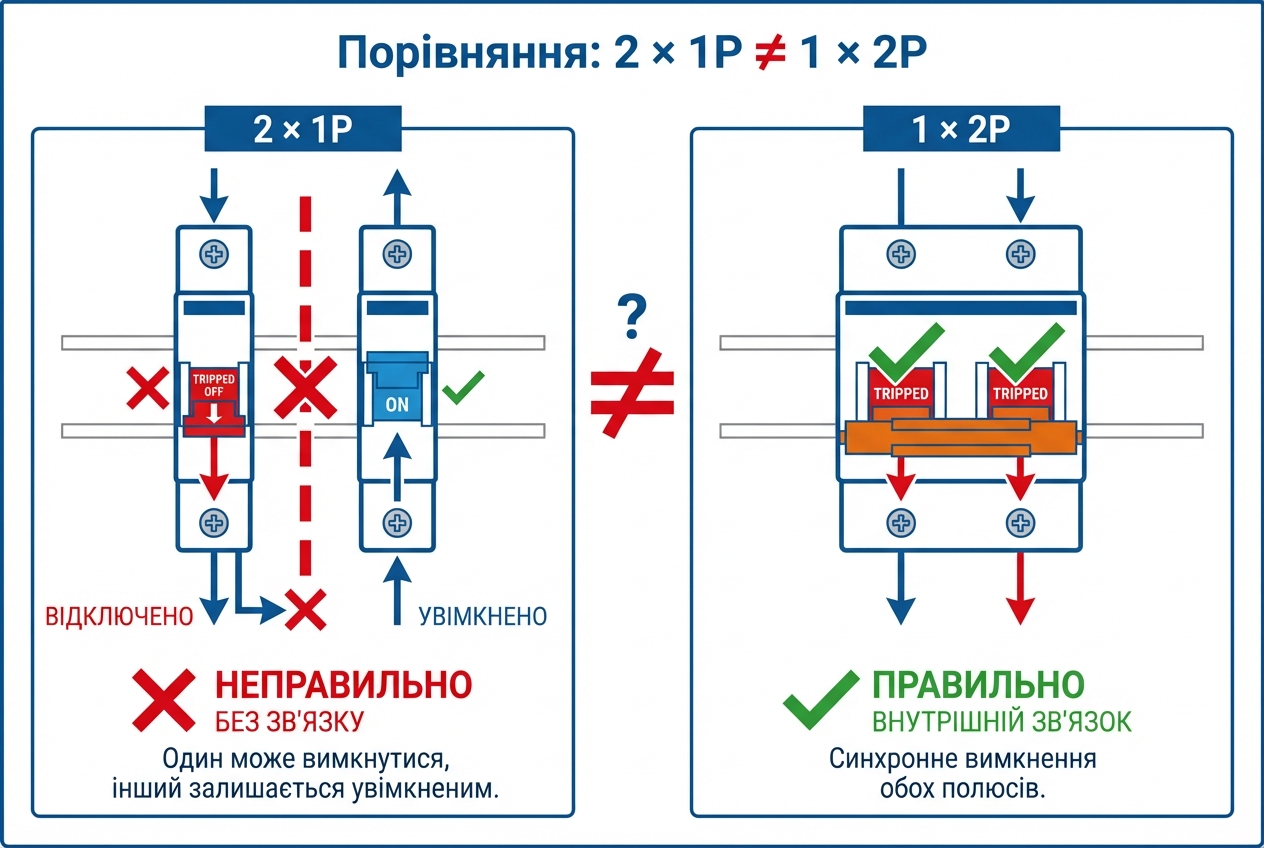

Два однополюсні замість одного двополюсного
Це грубе порушення ПУЕ (п. 3.1.18). Використання двох окремих 1P автоматів (навіть з'єднаних планкою) не забезпечує синхронного розчіплення. При аварії на одному полюсі (наприклад, КЗ фази), другий (нуль) може залишитися увімкненим. Справжній 2P автомат має внутрішній механізм, який примусово відключає обидва полюси при спрацюванні захисту на будь-якому з них. Деталі про модульні автоматичні вимикачі для квартири допоможуть уникнути таких помилок.
Неправильний номінал і характеристика (B/C/D)
Встановлення автомата "із запасом" (наприклад, C25 на розетку з кабелем 2.5 мм²) — це шлях до пожежі. Автомат захищає кабель, а не прилад.
Характеристика B
Найкраща для старих мереж та довгих ліній (освітлення, розетки).
Характеристика C
Стандарт для побутових розеток (пускові струми пилососа/холодильника).
Характеристика D
Тільки для потужних електродвигунів (насоси, верстати).
Більше про вибір кривої читайте у статті: чим відрізняються автомати характеристик B, C та D.
Плутанина з системою мережі (TN-C, TN-S, TT) і нейтраллю
В старих будинках з системою TN-C (два дроти, без заземлення) розрив PEN провідника суворо регламентований. Ставити 1P автомат на PEN провідник категорично заборонено (ПУЕ 1.7.145). Тут потрібен 2P, але тільки після точки розділення PEN на PE і N, або повна заміна стояка.
⚠ Червоні прапорці: Нагрів клем, запах горілої ізоляції, іскріння, алюмінієва проводка, відсутність PE провідника у вологих зонах без УЗО — це сигнали негайно викликати спеціаліста.
Як вибрати номінал і тип автомата (для вводу та ліній)
Ввідний автомат: від чого залежить номінал
Номінал ввідного 2P автомата обмежується двома факторами: договірною потужністю (ліміт від обленерго) та перерізом ввідного кабелю. Ви не можете поставити 40А, якщо договір на 5 кВт (це ~25А), або якщо ввідний кабель 4 мм² (він витримає, але буде на межі). Також важлива відключаюча здатність: 4.5 кА, 6 кА чи 10 кА, особливо якщо підстанція поруч.
Групові лінії (освітлення/розетки/окремі прилади): типові підходи
При проектуванні ми в UEC керуємося золотим стандартом захисту кабелю:
Головне правило електрика:
Автомат захищає кабель, а не техніку. Номінал обирається суворо виходячи з перетину кабелю.
Таблиця вибору номіналу автомата за перерізом мідного кабелю
| Лінія | Переріз кабелю | Номінал автомата | Коли 2P? | Коли УЗО? |
|---|---|---|---|---|
| Освітлення | 1.5 мм² | 10 А (або 6 А) | Ні | Не обов'язково |
| Розетки | 2.5 мм² | 16 А (макс 20 А) | За бажанням | Так (30 мА) |
| Бойлер/Плита | 4.0 мм² | 25 А | Так (сервіс) | Обов'язково |
«Завжди верифікуйте переріз кабелю штангенциркулем, адже деякі виробники занижують реальну товщину жили ("усіченка").»
— Порада від Олега Лук'янчука
Чи потрібен «автомат на нуль» — міфи та реальність
Коли нейтраль комутують і чому (1P+N та 2P)
Мета комутації нуля — це безпека обслуговування та ізоляція ліній. Автомат "тільки на нуль" ставити заборонено.
❓ Міф: "2P захистить мене від удару струмом краще, ніж 1P"
Факт: Ні, від удару струмом захищає УЗО (ПЗВ). 2P захищає проводку і дозволяє безпечно її ремонтувати.
❓ Міф: "Можна поставити два 1P автомати: один на фазу, один на нуль"
Факт: Категорично ні. Якщо виб'є "нульовий" автомат, прилади перестануть працювати, але фаза залишиться на них. Людина полізе ремонтувати і отримає удар струмом.
❓ Міф: "УЗО — це той самий автомат, тільки краще"
Факт: УЗО не має захисту від надструмів (якщо це не дифавтомат). Воно згорить при короткому замиканні, якщо перед ним не стоїть автомат.
Альтернативи та доповнення: УЗО/дифавтомат, реле напруги
Двополюсний автомат — це лише частина захисту.
- УЗО (ПЗВ): Реагує на витоки струму (пошкоджена ізоляція, дотик людини). Ставиться послідовно з автоматом.
- Реле напруги: Захищає техніку від 380В в розетці (обрив нуля на лінії). Ставиться після ввідного автомата. Дивіться детальніше про наслідки неправильного номіналу автомата.
Ролі пристроїв у щитку
| Пристрій | Від чого захищає | Від чого НЕ захищає | Де ставлять |
|---|---|---|---|
| УЗО | Ураження струмом, пожежа | КЗ, перевантаження | Після 2P, на групи |
| Реле напруги | Скачки напруги (обрив N) | КЗ, витоки | Відразу після вводу |
Практичний чекліст перед заміною/монтажем автомата
Діагностика існуючого щитка
Перш ніж купувати 2P автомат, проведіть аудит:
- Фотофіксація: Зробіть фото щитка "до" втручання.
- Маркування: Підпишіть кожну жилу.
- Стан клем: Перевірте, чи не поплавилася ізоляція.
- Наявність PE: Чи є заземлення?
- Місце на рейці: 2P займе 36 мм (2 модулі). Чи є вільне місце?
Послідовність дій при заміні:
- Вимкніть ввідний автомат.
- Перевірте відсутність напруги індикатором.
- Зачистіть проводи на 10-12 мм (або під наконечник НШВІ для багатожильних).
- Затягніть клеми з зусиллям 2-2.5 Нм (краще динамометричною викруткою).
Мінімальні вимоги безпеки при роботі (коротко)
Ніколи не працюйте під напругою. Завжди блокуйте можливість випадкового включення (повісьте табличку "Не вмикати, працюють люди").
⚠ Дисклеймер: Електрика не пробачає помилок. Якщо ви не впевнені у своїх діях — викличте професіонала. Усі поради носять інформаційний характер.
FAQ — короткі відповіді на популярні запитання
❓ Чи можна ставити 2P на розетки/освітлення?
Так, це безпечніше для повної ізоляції лінії при обслуговуванні, і нормами це вітається. Але це займає вдвічі більше місця в щитку і дорожче. Зазвичай 1P достатньо для сухих приміщень.
❓ Чим 1P+N відрізняється від 2P на практиці?
В 1P+N полюс нейтралі не має теплового та електромагнітного захисту, він просто розмикає ланцюг (комутаційний). У повноцінному 2P обидва полюси захищені і мають дугогасні камери. Для вводу краще 2P.
❓ Де має стояти ввідний автомат: до чи після лічильника?
Згідно ПУЕ, комутаційний апарат для зняття напруги має стояти перед лічильником (щоб можна було замінити лічильник). Але часто пломбування вимагає встановлення автомата в спеціальний бокс або після лічильника. Уточнюйте вимоги вашого РЕМ.
❓ Чи потрібен 2P, якщо вже є УЗО/дифавтомат?
На вводі — так. УЗО захищає від витоку, а ввідний 2P автомат захищає саме УЗО та проводку від надструмів і дозволяє повністю знеструмити щит для заміни того ж УЗО.
❓ Який автомат ставити на бойлер/електроплиту в однофазній мережі?
Рекомендуємо 2P автомат в парі з УЗО. Номінал підбирається під переріз кабелю (4 мм² міді — 25А, 6 мм² — 32А). Це дозволить безпечно обслуговувати ТЕНи без відключення всієї квартири.
Норми, стандарти та джерела (для перевірки)
При підготовці матеріалів ми в UEC спираємося на офіційні документи. Ось що варто перевірити:
- ПУЕ (Правила улаштування електроустановок): Розділ 3.1 (Захист), п. 1.7.145 (комутація PEN).
- IEC/EN 60898-1: Міжнародний стандарт для побутових автоматичних вимикачів (визначає характеристики B, C, D).
- ДСТУ IEC 60947-2: Стандарт для промислової комутаційної апаратури.
- research papers: Sincede.com (аналіз ризиків 1P/2P), Oohmage.com (порівняння застосування).
