Чим відрізняються автомати характеристик B, C та D
Коротко про головне
Автоматичні вимикачі характеристик B, C та D відрізняються чутливістю до пускових струмів. B (3–5 In) — для освітлення та ТЕНів. C (5–10 In) — універсальний стандарт для побутових розеток. D (10–20 In) — для промислових двигунів та зварювання.
Ключовий момент: Характеристика визначає, за якої кратності струму електромагнітний розчіплювач миттєво відключить лінію. Неправильний вибір — або хибні спрацювання, або ризик пожежі.
Привіт, я Олег Лук'янчук, інженер з технічного навчання в UEC. За роки роботи з електрозахисним обладнанням я комплектував щити для квартир, приватних будинків та промислових об'єктів.
У цій статті розглянемо ключові відмінності між автоматичними вимикачами характеристик B, C та D — з прикладами, таблицями порівняння та покроковим алгоритмом вибору.
Коротка відповідь: що обрати у квартирі/будинку — B чи C (а коли потрібен D)
- Характеристика B: Найкращий вибір для ліній, де пускові струми мінімальні, а проводка «чутлива» або стара. Ідеально підходить для освітлення та довгих кабельних ліній.
- Характеристика C: «Золотий стандарт» для житлового сектору. Це універсальний вибір для розеткових груп, який витримує помірні пускові струми побутової техніки (пилосос, кондиціонер), не вибиваючи без причини.
- Характеристика D: Специфічне рішення для обладнання з дуже високими пусковими струмами. У звичайній квартирі застосовується вкрай рідко, частіше — у майстернях для верстатів чи насосних станцій.

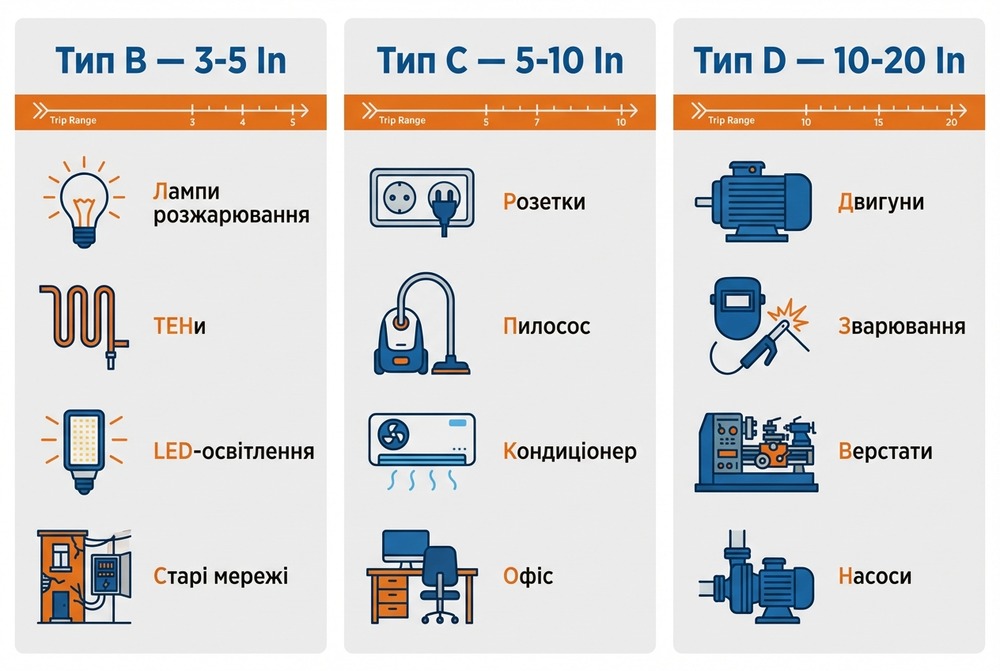

Ключові відмінності характеристик MCB
| Тип | Для чого найкраще | Поріг миттєвого спрацювання |
|---|---|---|
| B | Освітлення, ТЕНи, старі мережі | 3–5 In |
| C | Розетки, офіси, квартири | 5–10 In |
| D | Двигуни, трансформатори, вводи | 10–20 In |
Порівняння автоматичних вимикачів: у чому різниця між характеристиками B та C?
Головна різниця між автоматами B і C полягає у порозі чутливості електромагнітного розчіплювача до короткочасних сплесків струму. Автоматичний вимикач типу B налаштований на миттєве відключення при менших перевантаженнях, що робить його ідеальним для захисту старих кабелів, тоді як тип C має «імунітет» до помірних пікових навантажень побутової техніки. Якщо порівнювати їхню поведінку: B спрацює швидше, якщо струм перевищить номінал у 3–5 разів, а C «почекає» до 5–10 разів, дозволяючи запуститися електродвигуну пилососа.
Порівняння характеристик B та C
| Параметр | Автомат характеристики B | Автомат характеристики C |
|---|---|---|
| Кратність струму спрацювання (відсічка) | 3–5 In (від 48А до 80А для авт. 16А) | 5–10 In (від 80А до 160А для авт. 16А) |
| Час миттєвого спрацювання | Менше 0.1 с при >5 In | Менше 0.1 с при >10 In |
| Тип навантаження | Переважно активне (резистивне): лампи розжарювання, ТЕНи | Змішане (активне + індуктивне): двигуну побутової техніки, імпульсні БЖ |
| Сфера застосування | Довгі лінії, мережі з низьким струмом КЗ | Житлові кімнати, кухні, офіси загального призначення |
Ці параметри регламентуються міжнародним стандартом IEC 60898-1 (для побутових установок), на який ми в UEC орієнтуємося при підборі обладнання. Для промислового захисту часто застосовують норми IEC 60947-2, де налаштування можуть відрізнятися.
Детальніше про нюанси вибору можна почитати у нашому гіді: чим відрізняються автомати характеристик B, C та D.

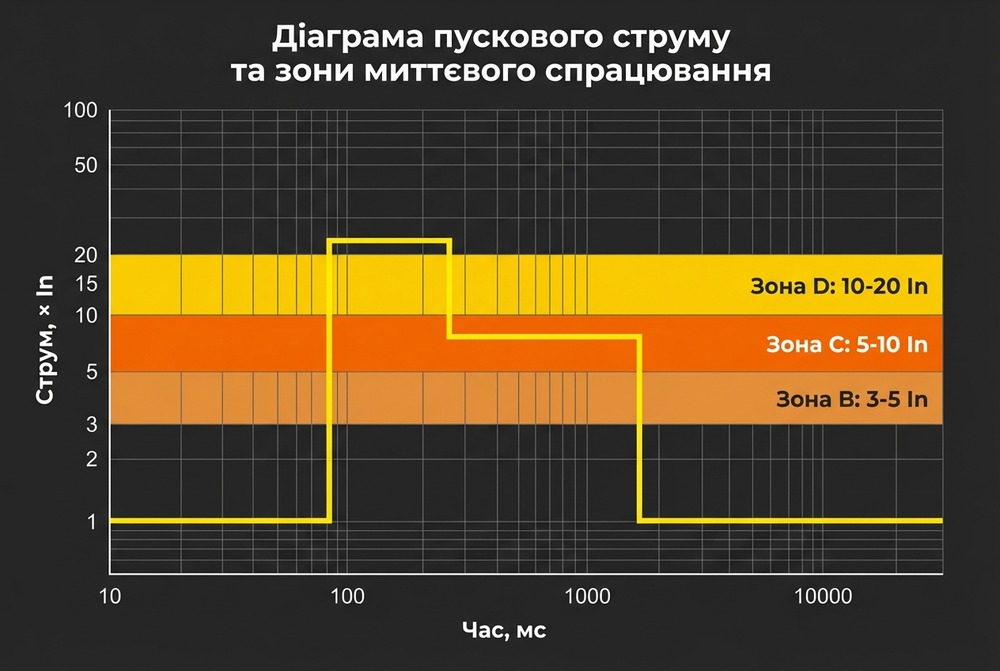

Головна відмінність B / C / D: чутливість до пускових струмів і «миттєве» відключення
Що таке кратність миттєвого спрацювання (In × …) простими словами
Номінальний струм (In) — це той струм, який автомат може пропускати нескінченно довго (наприклад, 16 Ампер). Але при запуску техніки виникають реактивні процеси. Пускові струми електродвигунів або зарядних ємностей блоків живлення можуть на долі секунди перевищувати номінал у 5, 7 або навіть 15 разів. Електромагнітний розчіплювач всередині автомата повинен «зрозуміти»: це аварія (Коротке Замикання) чи просто запуск холодильника?
Чому «вибиває автомат»: 5 типових причин (не тільки характеристика)
Часто користувачі грішать на «надто чутливий автомат», хоча проблема в іншому. Перш ніж змінювати B на C, перевірте:
- Пусковий струм вище очікуваного: Потужний інструмент або старий двигун запускається занадто важко.
- Поганий контакт клем: Ослаблений гвинт призводить до нагріву, що провокує спрацювання теплового розчіплювача, навіть якщо струм в нормі.
- Занижена здатність відключення (Icn): Якщо ви живете біля підстанції, струми КЗ можуть бути вищими за 4500А, що критично для дешевих автоматів.
- Невідповідність номіналу: Автомат 10А на лінії, де сумарне навантаження 3.5 кВт (потрібно 16А, але тільки якщо кабель дозволяє).
- Витоки струму: Якщо це дифавтомат, причиною може бути пробій ізоляції, а не перевантаження.
«У своїй практиці на залізниці я не раз бачив ситуації, коли електрики намагалися "лікувати" вибивання заміною автомата на номінал вище або характеристику грубіше (C замість B, D замість C). Без заміру опору петлі "фаза-нуль" це небезпечна лотерея. Якщо лінія довга, струм короткого замикання в кінці лінії може бути недостатнім для миттєвого відключення автомата типу C або D. Кабель горітиме, а автомат "думатиме", що це просто навантаження»
— Олег Лук'янчук, інженер з технічного навчання UEC
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Характеристика B (3–5 In): коли ставити та які навантаження підходять
Для яких ліній B найчастіше підходить
Автомати з характеристикою B — це вибір для «спокійних» мереж. Найчастіше їх рекомендую для ланцюгів освітлення (особливо з лампами розжарювання або якісним LED без агресивних пусків) та для захисту довгих кабельних ліній (наприклад, живлення гаража в кінці ділянки). Чим довша лінія, тим вищий її опір і менший струм КЗ, тому чутливість типу B гарантує, що автомат спрацює при аварії в кінці лінії.
Приклади навантажень для характеристики B
| Навантаження | Коментар інженера |
|---|---|
| Лампи розжарювання / Галоген | Ідеально підходить, пускові струми мінімальні. |
| LV LED з драйвером | Підходить, але якщо на одній групі багато дешевих драйверів, їх сумарний пусковий імпульс може викликати спрацювання. |
| Електроопалення (ТЕНи) | Чисто активне навантаження, пускових струмів немає. B — відмінний вибір. |
| Слаботочні мережі | Захист ланцюгів управління та сигналізації. |
Коли B може бути поганим вибором
Якщо у вашу розеткову групу часто вмикають пилосос, потужний кухонний комбайн або насос — автомат B може спрацьовувати хибно саме в момент запуску.
Ознаки, що B вам не підходить:
- Автомат вибиває миттєво при натисканні кнопки «ВКЛ» на приладі.
- Проблема зникає, якщо увімкнути той самий прилад через подовжувач в іншу розетку (де стоїть C).
Рішення: Перевірити стан контактів, переконатися у відсутності КЗ в приладі, і при підтвердженні високих пускових — замінити на тип C (за умови відповідності проводки).
Якщо ви не впевнені у класифікації автоматів, ознайомтеся з статтею про види автоматичних вимикачів та їх класифікацію, щоб уникнути помилок.
Характеристика C (5–10 In): стандарт для розеток і «побутових» пускових струмів
Чому тип C — найпоширеніший у квартирі
Тип C є розумним компромісом. Його електромагнітний розчіплювач налаштований так, щоб ігнорувати короткі стрибки струму (до 5–10 номіналів), які неминучі в сучасному побуті. Це дозволяє спокійно користуватися технікою з електродвигунами (холодильники, пральні машини, кондиціонери) та блоками живлення комп'ютерів.
- Розетки житлових кімнат: Підключення збірок комп'ютерної техніки, пилососів.
- Кухня: Мікрохвильовки, блендери, посудомийки (містять двигуни та насоси).
- Кондиціонери: Стандартні спліт-системи.
- Офісні приміщення: Велика кількість імпульсних блоків живлення оргтехніки.
Про те, який автомат вибрати для розеток та освітлення, ми детально писали в окремому матеріалі.

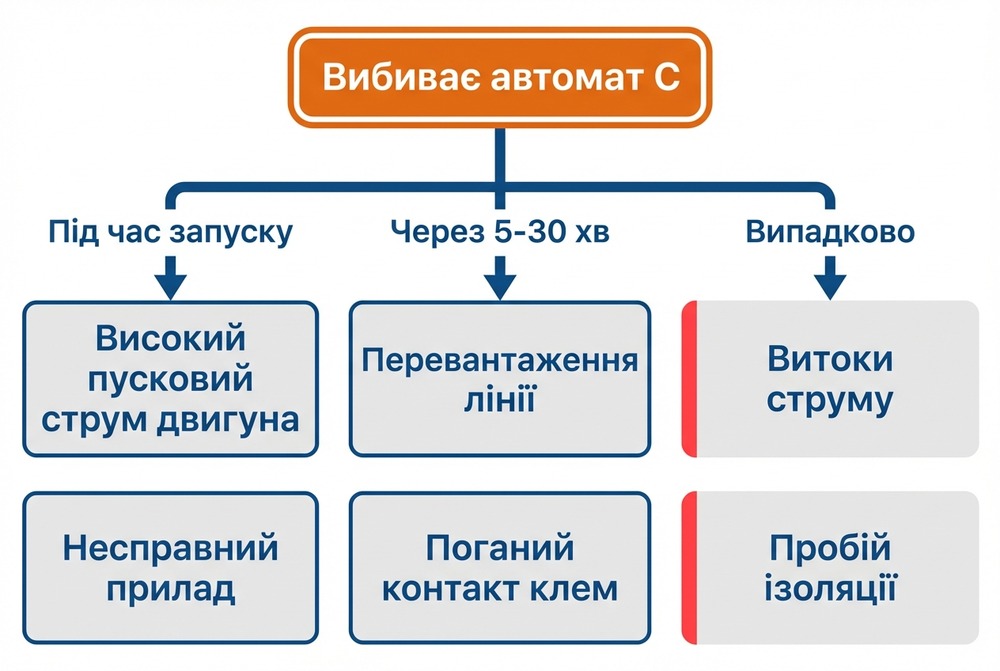

Коли C не вирішить проблему
Якщо навіть автомат C вибиває, це тривожний сигнал. Не поспішайте ставити D. Часто причина не в пусковому струмі, а в реальному перевантаженні лінії (включили чайник, праску і бойлер одночасно) або несправності приладу (міжвиткове замикання в двигуну).
Характеристика D (10–20 In): для високих пускових струмів і спеціальних навантажень
Для чого потрібен автоматичний вимикач з характеристикою D?
Основне призначення автоматів з характеристикою D — захист ланцюгів, що живлять промислове або специфічне обладнання з важкими умовами пуску. Пускові струми таких пристроїв можуть досягати 10–20 крат від номіналу, що призвело б до миттєвого відключення стандартних побутових автоматів. Характеристика D використовується там, де техніка при старті споживає колосальну енергію для розкручування валу або намагнічування осердя.
Сфери застосування та типові навантаження для типу D:
- ⚡ Потужні асинхронні електродвигуни: Насосні станції, вентиляційні системи, верстати в майстернях.
- ⚡ Зварювальні апарати та трансформатори: При включенні виникають значні перехідні струми намагнічування.
- ⚡ Підйомні механізми: Лебідки, ліфтове обладнання, де навантаження на валу є з першої секунди.
- ⚡ Потужні розрядні лампи: Прожектори високого тиску (хоча часто достатньо і С).
Важлива умова для D: перевірка струму КЗ
Застосування типу D вимагає обережності. Через загрублену чутливість (10–20 In), при короткому замиканні в кінці лінії струм може не досягти порогу миттєвого відключення. Автомат буде відключатися тільки тепловим розчіплювачем, а це секунди або навіть хвилини.
⚠ Увага! Категорично не рекомендується замінювати побутові автомати C на D у квартирах зі старою алюмінієвою проводкою без консультації інженера.
Більше про ризики читайте тут: що буде, якщо вибрати автомат не тієї характеристики.

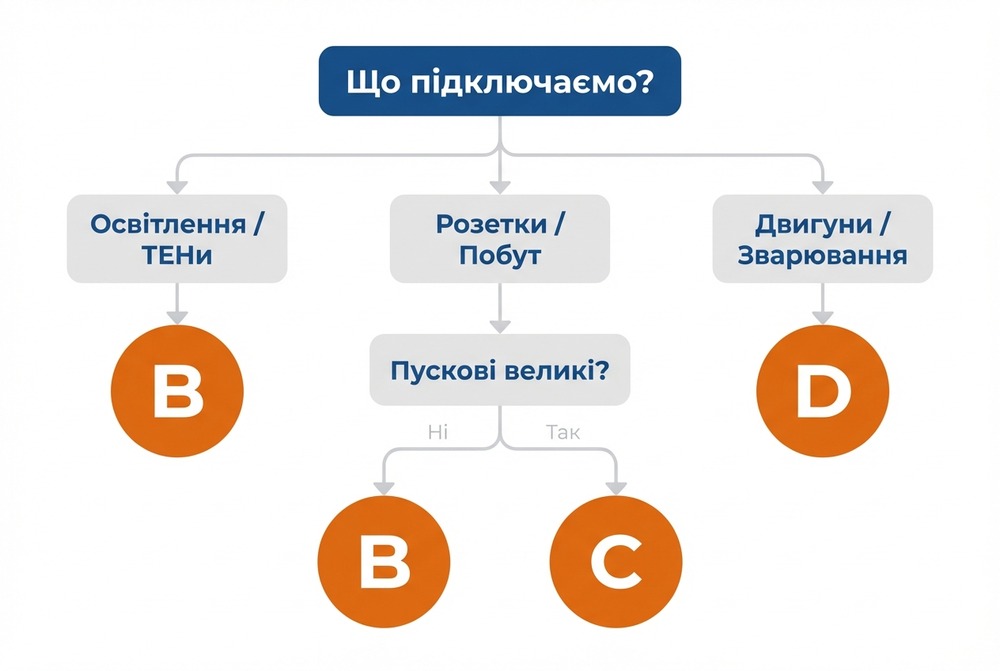

Як вибрати автомат (B/C/D) правильно: короткий алгоритм під реальні умови
Крок 1. Визначити тип навантаження
Вам потрібно чітко розуміти характер споживачів на лінії. Це активне навантаження (праска, електрокотел), яке не дає сюрпризів, чи індуктивне (холодильник, циркулярна пила), яке при старті «просить добавки»?
Вибір характеристики за типом навантаження
| Тип навантаження | Типові пускові | Рекомендація |
|---|---|---|
| Активні (ТЕНи, бойлери) | 1–1.5 In | B (або C) |
| Індуктивні (Побутові двигуни) | 3–7 In | C (стандарт) |
| Важкий пуск (Верстати, зварювання) | 10–15 In | D (після розрахунку) |
Примітка: При наявності великої кількості LED-драйверів краще уникати B у користь C.
Крок 2. Підібрати номінал In під кабель (а не «під прилад»)

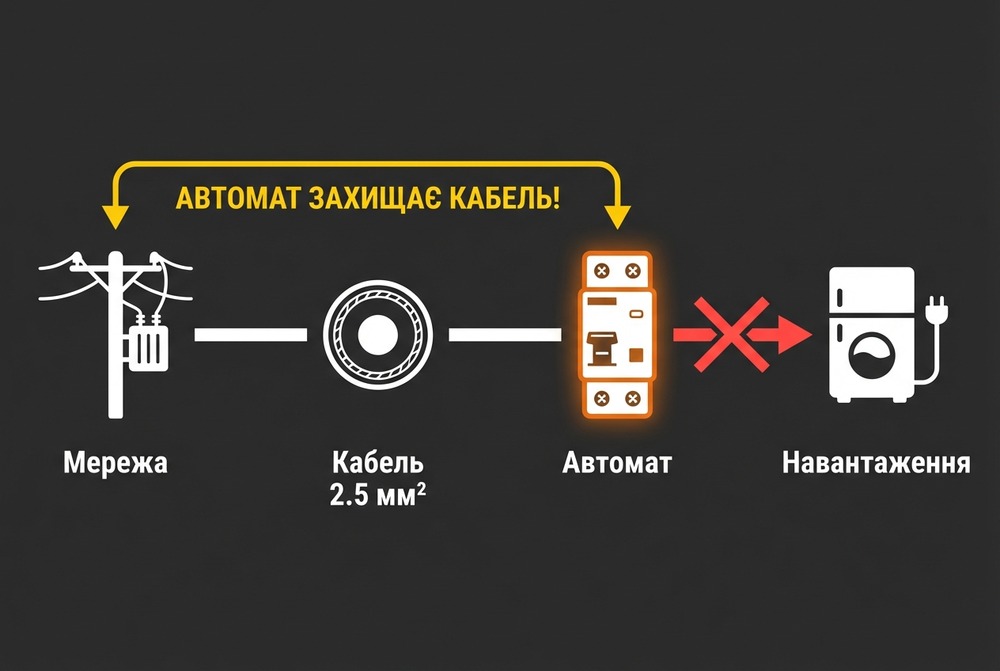

Золоте правило електрика:
Автомат захищає кабель, а не прилад, увімкнений в розетку. Не можна ставити автомат 25А на провід перерізом 1.5 мм², навіть якщо ви підключаєте потужний обігрівач — провід згорить раніше, ніж спрацює захист.
Для правильного підбору скористайтеся нашою таблицею вибору автомата за перерізом кабелю та потужністю.
Крок 3. Перевірити здатність відключення Icn
Для квартир у багатоповерхівках стандартом є 4.5 кА (старий фонд, віддалені райони) або 6 кА (сучасні ЖК). Якщо ваш об'єкт знаходиться поруч із трансформаторною підстанцією (ТП), струми короткого замикання можуть бути величезними — тут потрібні автомати на 10 кА (промислова серія), інакше при КЗ автомат просто розплавиться або вибухне. Детальніше про цей параметр: яку відключаючу здатність автомата вибрати: 4.5 кА, 6 кА чи 10 кА.
Крок 4. Перевірити сумісність із УЗО/дифавтоматом
В сучасних щитах автомат завжди працює в парі з Пристроєм Захисного Відключення (ПЗВ/УЗО). Пам'ятайте: автомат рятує проводку від пожежі, а УЗО рятує вас від удару струмом.
Різниця захисних пристроїв
| Пристрій | Що захищає | Від чого НЕ захищає | Де застосовують |
|---|---|---|---|
| Автомат (MCB) | Кабель (перевантаження, КЗ) | Людину (удар струмом), витоки | Всі лінії |
| УЗО (RCD) | Людину, майно (пожежа від іскріння) | Кабель (перевантаження, КЗ) | Вологі зони, розетки |
| Дифавтомат (RCBO) | Все разом (2 в 1) | — | Компактні щити |
Не забувайте, що УЗО потрібно захищати автоматом з номіналом не більшим (а краще на щабель меншим), ніж номінал самого УЗО. Також актуальним є питання розриву нуля, про що ми писали: чи потрібно розривати нуль автоматом.
Типові сценарії підбору: квартира, будинок, майстерня
Спираючись на досвід комплектації об'єктів в UEC, виділимо базові сценарії:
- Освітлення: Характеристика B (або C для великих груп LED). Зазвичай 10А (на кабель 1.5 мм²).
- Розеткові групи: Характеристика C. Зазвичай 16А (на кабель 2.5 мм²).
- Потужні побутові споживачі (бойлер, пральна машина): Окрема лінія, характеристика C, обов'язково через УЗО або дифавтомат.
- Майстерня/Гараж:
- Світло/дрібний інструмент: C.
- Циркулярка, компресор, зварювання: Можлива характеристика D, але тільки після перевірки лінії електриком.
Поширені помилки при виборі та встановленні автоматів B/C/D
| Помилка | Наслідок/Ризик | Що робити правильно |
|---|---|---|
| Плутати характеристику (B/C) з номіналом (16А) | Некоректний захист, хибні спрацювання або перегрів. | B/C — це швидкість реакції, Ампери — це потужність. Обирати обидва параметри свідомо. |
| Ігнорувати пускові струми | Постійне вибивання автомата при старті насоса/верстата. | Для двигунів брати C або D. |
| Ставити D «про всяк випадок» | Ризик пожежі! При КЗ автомат може не відключитися миттєво. | D ставити тільки там, де це технічно обґрунтовано проектом. |
| Завищувати номінал In | Розплавлення ізоляції кабелю, пожежа в стіні. | Номінал автомата ≤ допустимого струму кабелю. |
Для глибшого розуміння наслідків рекомендую прочитати: що буде, якщо вибрати автомат неправильного номіналу.

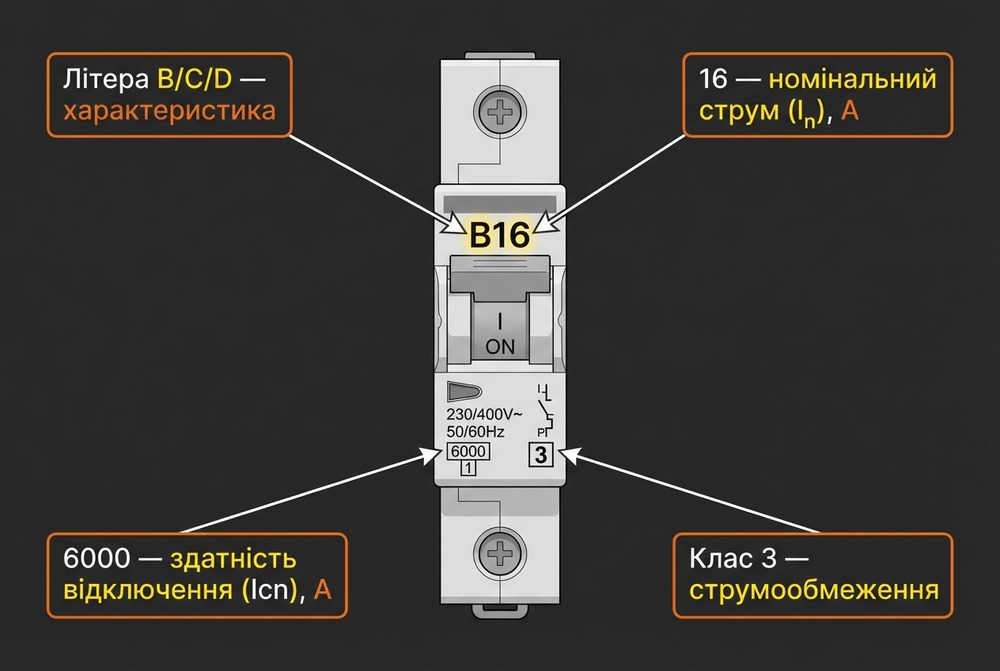

Як читати маркування автомата: B16, C10, D20 та інші параметри
Маркування на лицьовій панелі — це паспорт пристрою. Найважливіший напис зазвичай має вигляд «C16», «B10» тощо.
- Літера (B, C, D): Тип час-струмової характеристики (чутливість до пускових).
- Цифра (6, 10, 16, 25...): Номінальний струм (In) в Амперах.
- Цифра в прямокутнику (4500, 6000, 10000): Здатність відключення (Icn) в Амперах. Позначає максимальний струм КЗ, який автомат може розірвати і не зруйнуватися.
- Клас струмообмеження (цифра 1, 2, 3 у квадраті): Швидкість гасіння дуги (3 — найвищий, найкращий).
Як визначити характеристику, якщо маркування стерлося або не зрозуміле
Де шукати дані? Якщо напис стерся, подивіться на бокову стінку (там часто є схема) або в паспорт електрощита (однолінійна схема), який має лишити електрик після монтажу.
Що сфотографувати для консультації? Весь щиток і сам пристрій крупним планом. Відправте це нашим менеджерам UEC.
Чому небезпечно гадати? Встановлення «на око» може призвести до того, що ви поставите 25А на кабель 1.5 мм². Це прямий шлях до пожежі.

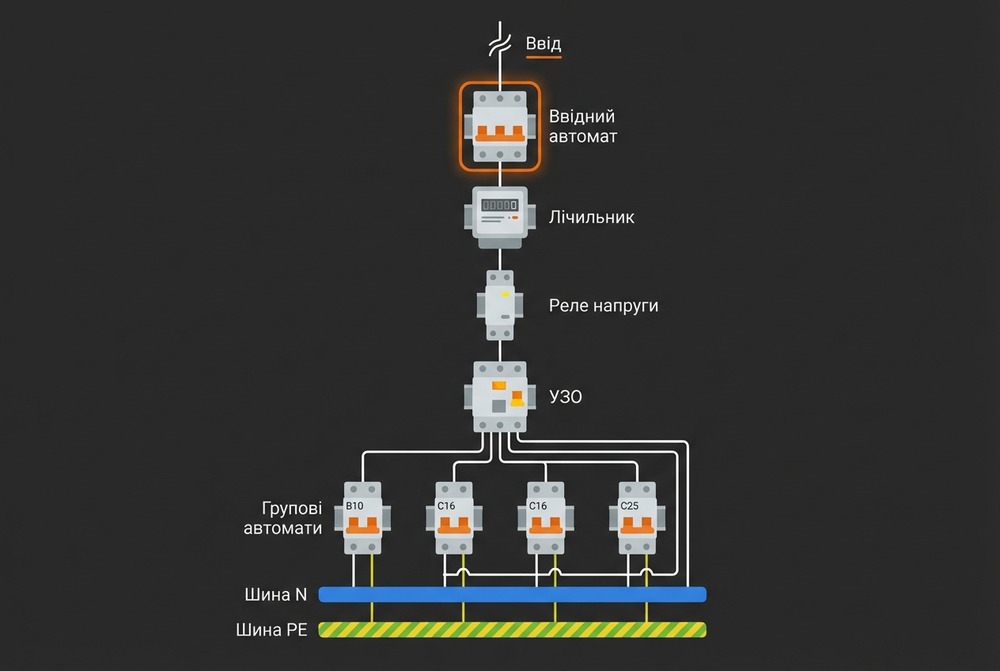

Схема підключення в щитку (базово) та роль заземлення/УЗО
Правильна архітектура щита будується ієрархічно. На вході завжди стоїть Ввідний автомат (часто це селективний або просто потужніший автомат категорії C або D, якщо це дозволено ТУ). Далі йде лічильник, реле напруги, УЗО і потім — групові автомати (B або C).
⚠ Важливо: Не плутайте нуль (N) і заземлення (PE). Вони ніколи не повинні з'єднуватися після УЗО. Автомати з характеристиками B, C, D зазвичай ставляться на розрив фази. Про нюанси полюсності читайте: однополюсний чи двополюсний автомат: коли ставити.
Популярні автомати B/C/D: що купують і як підібрати модель
У нашому каталозі UEC представлені рішення як для бюджетного ремонту, так і для преміальних проектів на базі італійської автоматики GEWISS.
На що звернути увагу при виборі:
- GEWISS (серія MTC): Компактні, надійні, справжня Італія. Відмінний вибір, якщо бюджет дозволяє. Доступні характеристики B і C.
- UEC (власна ТМ): Чесна «робоча конячка». Відповідає ДСТУ, перевірена лабораторіями. Оптимальне співвідношення ціна/якість для більшості квартир.
Ми формуємо асортимент, спираючись на відгуки професійних монтажників та власні випробування на стендах.
FAQ: часті питання про автомати B, C, D
❓ Чи можна замінити автомат типу B на C?
Так, технічно це можливо, але тільки якщо ваша проводка у нормальному стані. Тип C менш чутливий, тому на старих лініях він може гірше реагувати на аварійні ситуації. Своєю чергою, заміна C на B зазвичай безпечна і підвищує чутливість захисту.
❓ Який автомат кращий для квартири: B чи C?
Універсальної відповіді «кращий» немає. Для новобудов з мідною проводкою стандартом де-факто став тип C (на розетки) та B (на освітлення). Тип C краще справляється з пусками сучасної техніки.
❓ Коли реально потрібен D у побуті?
У звичайній квартирі — майже ніколи. Характеристика D необхідна, якщо у вас є приватний будинок з майстернею, де стоять потужні верстати, глибинні насоси або зварювальне обладнання.
❓ Чому «вибиває» при вмиканні пилососа або кондиціонера?
Найімовірніше, спрацьовує електромагнітний розчіплювач через високий пусковий струм двигуна. Якщо у вас стоїть автомат типу B, його заміна на C того ж номіналу (наприклад, B16 на C16) зазвичай вирішує проблему.
Норми та стандарти (коротко): на що спираються характеристики B/C/D
Всі параметри, про які ми говорили (3-5 In, 5-10 In), взяті не зі стелі. Це вимоги міжнародних та національних стандартів:
- IEC 60898-1 (ДСТУ EN 60898-1): Основний стандарт для автоматичних вимикачів змінного струму побутового призначення. Саме він визначає криві B, C, D.
- IEC 60947-2: Стандарт для промислової комутаційної апаратури.
- ПУЕ (Правила улаштування електроустановок): Регламентують вибір захисту в залежності від розрахункових струмів ліній.
Ми в UEC щоквартально переглядаємо наші навчальні матеріали, щоб вони відповідали актуальним редакціям стандартів.
