Скільки полюсів вибрати для автоматичного вимикача: 1P чи 2P?
Коротко про головне
1P (однополюсний) автомат захищає лише один провідник (фазу) і є стандартом для звичайних ліній освітлення в сухих приміщеннях. 2P (двополюсний) вимикач розриває одночасно і фазу, і нуль, що гарантує повне знеструмлення лінії.
Коли обирати 2P: для ввідних автоматів, бойлерів та пральних машин — це критично важливо, щоб уникнути ураження струмом при витоках або помилках у мережі.
Привіт, я Олег Лук'янчук, інженер з технічного навчання в UEC. За 12 років роботи, починаючи з обслуговування автоматики на залізниці і закінчуючи впровадженням електротехнічних стандартів в UEC, я бачив десятки щитів, де економія на "зайвому" полюсі призводила до годин пошуку несправності або, що гірше, до електротравм.
У цій статті розберемося, коли достатньо однієї клеми, а коли життєво необхідно розривати нуль.
Розуміння полюсності: Що означає 1P, 1P+N, 2P, 3P та 4P?

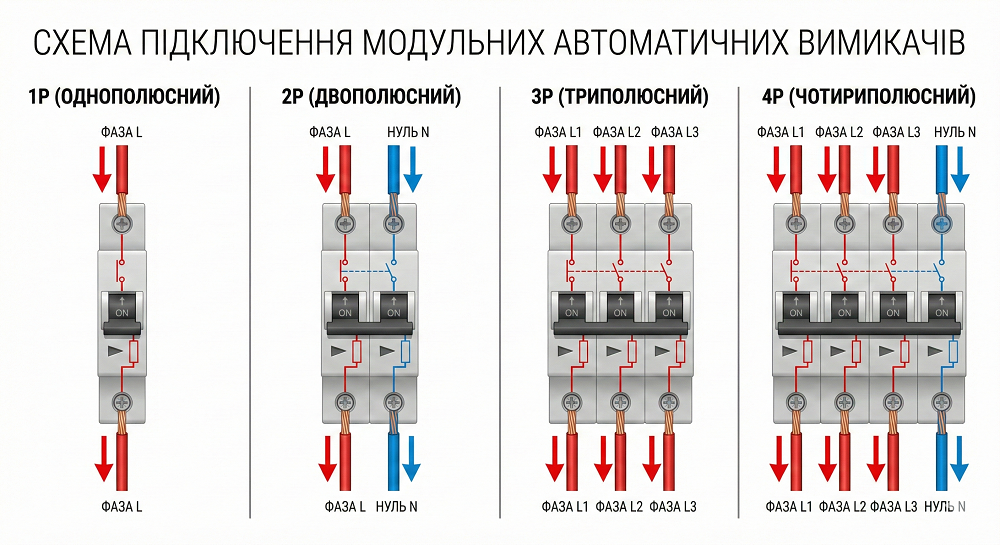

Полюс в автоматичному вимикачі — це, простою мовою, канал, через який проходить і контролюється струм. Кількість полюсів визначає, скільки проводів автомат може фізично розірвати в момент аварії. Якщо ви плануєте ремонт і думаєте, як вибрати кількість полюсів автоматичного вимикача, запам'ятайте просту ієрархію:
- 1P — контролює тільки фазу (L).
- 1P+N — контролює фазу (L) і механічно розриває нуль (N) при спрацюванні, але захист (тепловий/електромагнітний) стоїть тільки на фазі.
- 2P — має два повноцінних захищених полюси (або один захищений + один розмикаємий, але в широкому корпусі).
- 3P та 4P — використовуються для трифазних мереж (380 В).
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Що таке однополюсний (1P) автомат і де він використовується?
Однополюсний автомат (Single Pole) — це класика для квартирних щитів. Він займає один модуль (18 мм) на DIN-рейці. Його головна функція — захистити кабель від перегріву, розірвавши фазний провідник.
З мого досвіду проектування схем для партнерів UEC, 1P ідеально підходить для:
Ліній освітлення: лампи, LED-стрічки.
Кімнатних розеток: спальні, вітальні, де підключається дрібна техніка (телевізор, зарядка).
Сухих приміщень: де ризик контакту людини з водою та електрикою мінімальний.
Як зазначають експерти Peerless Electronics: "Однополюсні автомати мають один полюс і призначені для переривання струму в одному незаземленому (фазному) провіднику" [Peerless Electronics, 2024].
Правило вибору: якщо ви вагаєтесь між 1P та 2P — для звичайних сухих зон 1P є розумним стандартом економії місця.
Що таке двополюсний (2P) автомат і коли він необхідний?
Двополюсний автомат (Double Pole) — це пристрій шириною в два модулі (36 мм), який має єдиний механізм відключення. Головна фішка: при аварії на фазі він "тягне" за собою і нульовий провід, повністю ізолюючи лінію.
Я наполегливо рекомендую 2P для:
Ввідного автомата: щоб одним рухом обезструмити всю квартиру.
Потужних споживачів: електроплити, проточні нагрівачі.
"Мокрих" груп: бойлер, пральна машина, розетки у ванній.
За даними ресурсу OOHMAGE: "Такі автомати розроблені для одночасного переривання струму в двох провідниках", що критично для безпеки при обслуговуванні [OOHMAGE, 2024]. Це особливо актуально, якщо ви підбираєте автомат для розеток та освітлення у ванній кімнаті.
Компроміс: Автомати 1P+N (компактні рішення)
Існує гібрид — автомати 1P+N у корпусі одного модуля (18 мм). Це здається ідеальним рішенням: ви отримуєте розрив нуля, не втрачаючи місце в щитку. Але є нюанс.
У таких компактних серіях (наприклад, деякі лінійки Schneider або Hager) механіка контактів стиснута. Полюс N комутується з невеликим запізненням на замикання і випередженням на розмикання, але дугогасна камера на нулі часто відсутня або спрощена.
Мій висновок: для побутового використання 1P+N допустимий, але для високих навантажень я в проектах UEC віддаю перевагу чесним двомодульним 2P автоматам — вони надійніші при коротких замиканнях високих струмів.
Порівняння автоматів: ключова різниця між 1P та 2P
Щоб прийняти зважене рішення, подивіться на цю таблицю. Вона базується на реальних кейсах монтажу, які ми розбирали на семінарах UEC.
| Критерій | 1P (Однополюсний) | 2P (Двополюсний) |
|---|---|---|
| Що розриває | Тільки фазу (L) | Фазу (L) і Нуль (N) одночасно |
| Безпека при аварії | Базова (достатня для сухих зон) | Максимальна (повна ізоляція) |
| Займане місце в щитку | 1 модуль (18 мм) | 2 модулі (36 мм) |
| Ціна | Бюджетно | Дорожче (~ +80-100%) |
| Ідеальне призначення | Освітлення, кімнатні розетки | Ввід у житло, бойлер, плита |
Пам'ятайте, що крім полюсності, важлива відключаюча здатність автомата — здатність витримати струм короткого замикання без руйнування.
Чому важливо розривати нуль (Neutral)?
Це питання часто ігнорують електрики "старої школи". Чому я і норми ПУЕ (Правила улаштування електроустановок) рекомендуємо розривати нуль?
Діагностика витоків
Проблема з 1P автоматами
Уявіть ситуацію: спрацьовує ПЗВ (пристрій захисного відключення) на групу розеток. Якщо у вас стоять 1P автомати, вимкнення автомата не розриває нуль. Якщо пошкодження ізоляції саме на нульовому проводі (N торкається землі PE), ПЗВ продовжуватиме вибивати навіть при вимкненому автоматі.
Рішення з 2P
Щоб знайти проблему з 1P, вам доведеться розбирати щит і відкручувати нулі з шини. З 2P автоматом ви просто вимикаєте лінії по черзі і локалізуєте аварію за хвилину.
Захист від "чужого" потенціалу
У чому небезпека
При аваріях на підстанції або обриві нуля у стояку (відгорання нуля), на вашому нульовому проводі може з'явитися небезпечний потенціал (напруга). Якщо стоїть 1P автомат, навіть у вимкненому стані техніка і ви залишаєтесь під загрозою.
Що кажуть експерти
Eaton у своєму технічному керівництві наголошує: "Аномальний стан ланцюга на будь-якому полюсі призведе до одночасного розмикання всіх полюсів", що гарантує повну ізоляцію від джерела небезпеки [Eaton, Consulting Application Guide].
Більше про нюанси комутації нуля читайте в нашому матеріалі: чи потрібно розривати нуль автоматом.

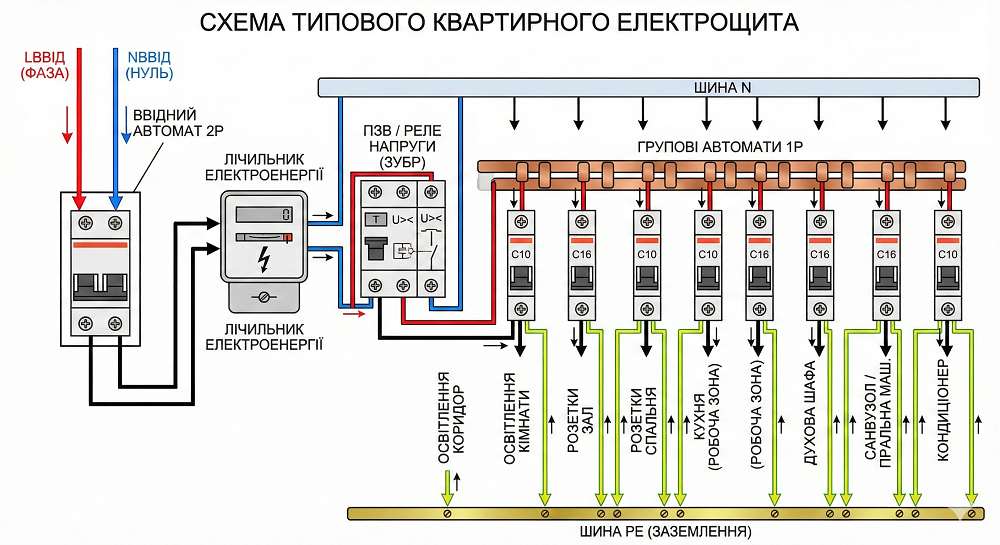

Сценарії використання: Практичні рекомендації для квартири та будинку
Немає універсального рецепта "ставте скрізь 2P", бо це роздує бюджет і розмір щита вдвічі. Потрібен розумний баланс. Ось схема, яку ми в UEC часто використовуємо для типових квартир.
Ввідний автомат: Чому 2P — це стандарт?
Ввідний рубильник або автомат — це головна точка безпеки. Як вибрати автоматичний вимикач для дому та квартири на ввід? Однозначно 2P (для 220 В). Використання 1P на вводі — це груба помилка. Якщо електрик ЖЕКу переплутає фазу і нуль у поверховому щиті (що трапляється частіше, ніж хотілося б), при вимкненому 1P автоматі вся ваша квартирна проводка залишиться під фазною напругою. 2P автомат нівелює цей ризик, розриваючи обидва провідники.
Захист окремих ліній (Розетки та Світло)
Світло і розетки в кімнатах — сміливо ставте 1P, ризик мінімальний, економія місця суттєва. Кондиціонер, холодильник — достатньо 1P, якщо лінія захищена загальним ПЗВ. Пральна машина, бойлер, посудомийка — рекомендовано 2P (або диф. автомат). Вода + електрика = зона підвищеної небезпеки. Тут краще переплатити за безпеку.
Трифазна мережа (380В): Вибір між 3P та 4P
Для власників приватних будинків ситуація трохи складніша. 3P використовуйте тільки для навантажень, яким не потрібен нуль (наприклад, трифазний електродвигун насоса або верстата). 4P обов'язковий для вводу в будинок, де використовується система з робочою нейтраллю (більшість сучасних котеджів). Це дозволяє розірвати 3 фази і нуль одним рухом. Згідно з дослідженнями Weisho Elec, це критично для захисту від перекосу фаз при несиметричному навантаженні.
.png)
Вплив системи заземлення (TN-C, TN-S) на вибір
Трохи технічної "душноти", яка рятує життя.
Якщо ви живете в старому фонді ("хрущовка", "панелька"), де заземлення немає, а до щитка приходять лише два дроти (система TN-C), будьте обережні. У таких системах функції робочого нуля (N) і захисного провідника (PE) суміщені в одному проводі PEN.
Правило заліза: Розривати PEN провідник до його розділення на N і PE категорично заборонено. Якщо ви поставите 2P автомат і він розірве PEN, всі корпуси ваших приладів (холодильник, пралка) можуть опинитися під напругою через власні фільтри живлення. У таких старих мережах на вводі часто ставлять 1P або 2P тільки після точки розділення PEN.
У сучасних будинках (TN-S, TN-C-S) нуль і земля розділені, тому використання 2P і 4P автоматів є безпечним і рекомендованим стандартом.
Поширені питання та фатальні помилки монтажу
❌ Чи можна об'єднати два 1P автомата важелем (перемичкою)?
Ні, це категорично заборонено! Механічне об'єднання ручок не забезпечує синхронного спрацювання внутрішніх механізмів розчеплення. При КЗ один автомат може вибити, а інший залишиться увімкненим, що призведе до перекосу фаз або пожежі.
❌ Чи можна ставити 3P автомат на однофазну мережу?
Технічно можна, використавши один полюс. Але це нераціонально: ви витрачаєте втричі більше місця в щитку і грошей даремно. Краще підібрати правильний номінал автомата для мережі 220В.
❌ Що буде, якщо переплутати фазу і нуль при підключенні 1P?
Автомат працюватиме і захищатиме лінію від перевантаження. Але при його вимкненні розриватиметься нуль, а фаза залишиться на приладі. Наприклад, змінюючи лампочку, ви можете торкнутися контакту патрона, який все ще під напругою, і отримати удар струмом.
Висновок: який автомат і для чого вибрати?
Підсумовуючи мій досвід та сучасні стандарти безпеки: не економте на ввідному автоматі та захисті "мокрих" зон. Це інвестиція у ваш спокій.
Чек-ліст для закупки:
Якщо ви ще не визначилися з потужністю, рекомендую ознайомитися з нашою статтею про те, як розрахувати автомат за потужністю та струмом, щоб ваш вибір був максимально точним.
— Лук'янчук Олег, інженер-електрик
