Автоматичні вимикачі 220В (однофазні): Ціни, Розрахунок та Вибір
Коротко про головне
Автоматичний вимикач 220В захищає кабель від перегріву та пожежі. Для вибору номіналу використовуйте формулу I = P / U або наш онлайн-калькулятор.
Ключове правило: автомат підбирається під кабель, а не під прилад. Для кабелю 1.5 мм² — максимум 10А, для 2.5 мм² — 16А, для 4 мм² — 25А.
Рекомендація: на введення в квартиру встановлюйте двополюсний автомат (2P) для повного відключення від мережі.
Привіт, я Олег Лук'янчук, інженер з технічного навчання в UEC. За 12 років досвіду в автоматиці залізничних систем і електротехніці я бачив, як правильний вибір автомата рятує життя та майно. У 2025 році, з новими стандартами безпеки, як-от розширення вимог до заземлення в житловому секторі, вибір захисту стає ще критичнішим. Цю статтю я підготував на основі нашої технічної експертизи та свіжих даних, щоб ви могли впевнено монтувати безпечні мережі.
Що таке автоматичний вимикач для мережі 220В та його призначення

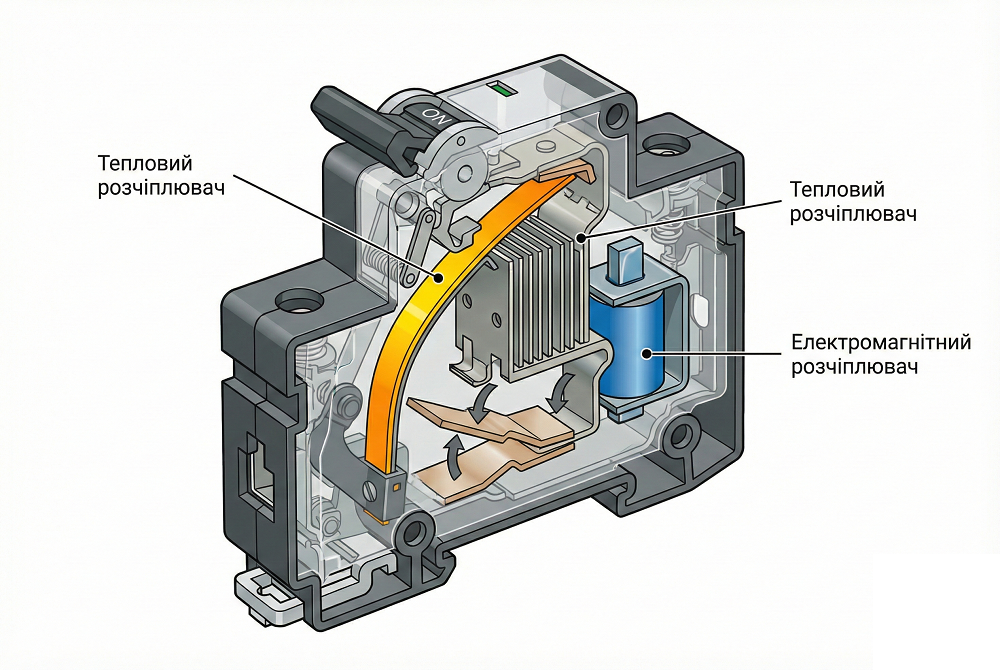

Автомат для мережі 220 — це не просто "рубильник", а електромеханічний пристрій захисту, який автоматично розриває ланцюг у двох аварійних випадках: при тепловому перевантаженні (коли ввімкнено занадто багато приладів) або короткому замиканні (миттєвий стрибок струму).
Його головне призначення — запобігти плавленню ізоляції та пожежі. У моїй практиці на залізниці, де автоматика вимагала ідеальної надійності, я завжди наголошував: автомат захищає кабель, а не чайник чи телевізор. Якщо ви підбираєте захист для квартири, пам'ятайте: номінал пристрою має відповідати пропускній здатності вашої проводки, а не бажанню увімкнути все й одразу. Як зазначають у своїх рекомендаціях фахівці Electrical Engineering Portal, номінал повинен бути рівним або більшим за розрахунковий струм навантаження, але не перевищувати можливості кабелю.
Блок швидкого вибору (Комерційний фільтр)
Для тих, хто вже знає параметри, ми підготували швидкі посилання на популярні категорії:
- За амперажем: 10А (світло), 16А (розетки), 25А (потужні прилади), 32А-63А (введення).
- За брендом: UEC, Gewiss, Hager, Schneider, Eaton.
- За призначенням: В квартиру, На бойлер, На введення.
Онлайн-калькулятор для розрахунку автоматичного вимикача
Щоб спростити завдання, ми розробили розрахунок автомата 220в у форматі онлайн-інструменту. Він допомагає миттєво визначити робочий струм вашої групи приладів. Вам достатньо ввести сумарну потужність у Ватах (наприклад, 2000 Вт для бойлера), і система підкаже рекомендований номінал, враховуючи стандартну напругу 220В.
Калькулятор вибору автомата 220В
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Розрахунок номіналу автомата для мережі 220В: формула та приклад
Якщо ви бажаєте зрозуміти фізику процесу, розрахунок номіналу автомата для мережі 220В базується на законі Ома. Основна формула виглядає так:
Формула розрахунку струму:
I = P / U
Де:
- I — струм у Амперах;
- P — потужність приладів у Ватах;
- U — напруга мережі (220В).
Розглянемо реальний приклад з моєї практики комплектації щитів. У вас є бойлер потужністю 2 кВт (2000 Вт). Рахуємо: 2000 / 220 = 9.09 А. Теоретично, можна поставити автомат на 10А. Однак, інженери ресурсу Weisho Elec рекомендують додавати запас безпеки близько 25%, щоб уникнути помилкових спрацювань, особливо якщо напруга в мережі "плаває". У такому випадку 10А буде працювати на межі, тому краще обрати найближчий стандартний номінал — 16А, за умови, що кабель це дозволяє. Більш детально про нюанси обчислень ми писали в матеріалі як розрахувати автомат за потужністю та струмом.
⚠ ВАЖЛИВО: Автомат підбирається ПІД КАБЕЛЬ, а не під прилад. Якщо розрахунок показує 25А, а у вас прокладено провід 1.5 мм², ставити 25А заборонено — це призведе до пожежі.
Як вибрати автомат: таблиця потужностей та перерізу кабелю
Це критично важливий етап. Часто новачки роблять помилку: ставлять потужний автомат на 25А на звичайну розетку, думаючи, що так "надійніше". Це небезпечно.
Співвідношення перерізу мідного кабелю та номіналу автомата
Правило "слабкої ланки" говорить: автомат повинен спрацювати раніше, ніж почне плавитися ізоляція найтоншого проводу в лінії. Нижче наведено таблицю, якою ми в UEC користуємося під час навчання електриків. Вона базується на стандартах ПУЕ та практичних рекомендаціях Britelighting.
Таблиця підбору автомата по перерізу кабелю
| Переріз мідної жили (мм²) | Макс. допустимий струм кабелю | Рекомендований автомат (А) | Типове навантаження (кВт) |
|---|---|---|---|
| 1.5 мм² | 19 А | 10 А | Світло (до 2.2 кВт) |
| 2.5 мм² | 27 А | 16 А | Розетки (до 3.5 кВт) |
| 4.0 мм² | 38 А | 25 А | Плита / Вхід (до 5.5 кВт) |
| 6.0 мм² | 46 А | 32 А | Вхід (до 7.0 кВт) |
Якщо ви плануєте складну систему, зверніть увагу також на нашу таблицю вибору автомата за перерізом кабелю та потужністю.
Технічні нюанси вибору: Криві, Полюси та Стійкість
Правильний номінал — це лише половина справи. Професійний підбір враховує характер навантаження та тип мережі.
Характеристика розчеплення: B чи C?
Ці літери на корпусі вказують, наскільки швидко автомат зреагує на стрибок струму (пусковий струм).
Крива B: Спрацьовує при перевищенні номіналу в 3-5 разів. Ідеально підходить для старих мереж (де низькі струми КЗ), довгих ліній та активного навантаження (освітлення, обігрівачі).
Крива C: Спрацьовує при 5-10 кратному перевищенні. Це універсальний стандарт для житла, де є техніка з двигунами (пилососи, кондиціонери). Дослідження Weisho Elec підтверджують, що крива C дозволяє уникнути хибних спрацювань при запуску двигунів.
Детальніше про це — у статті час-струмова характеристика автомата: як вибрати (B, C, D).

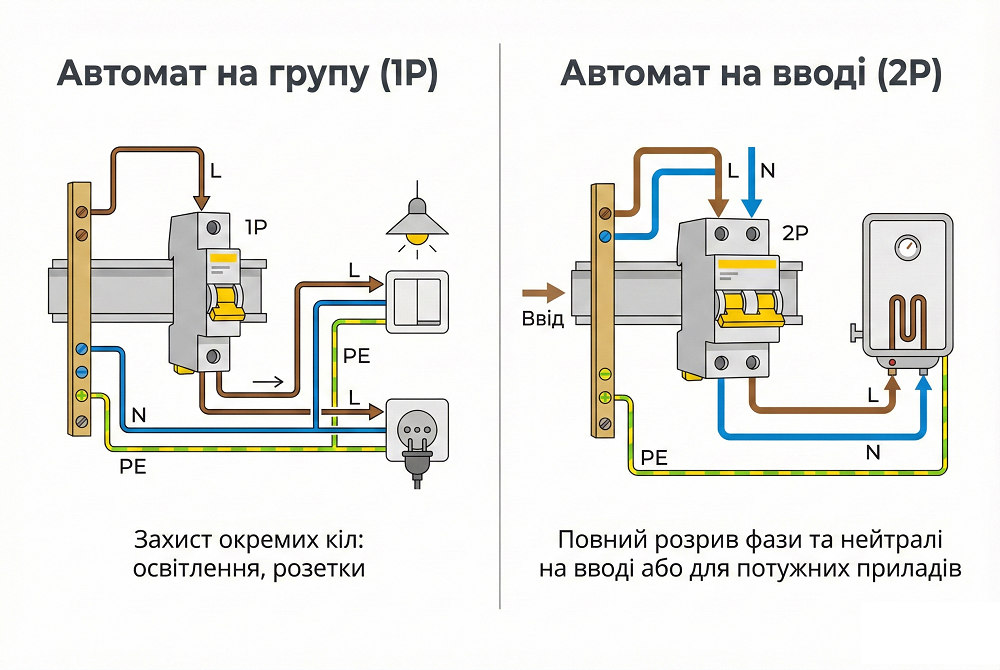

Однополюсні (1P) чи двополюсні (2P) автомати?
Багато хто економить місце в щитку, обираючи тільки однополюсні моделі.
1P (Однополюсний): Розриває тільки фазний провід. Це допустимо для окремих груп освітлення або розеток у сухих кімнатах.
2P (Двополюсний): Розриває і фазу, і робочий нуль. Обов'язково для ввідного автомата в квартиру та для підключення "мокрих" зон (бойлер, пральна машина). В разі аварії на лінії енергопостачання (обрив нуля), 2P автомат повністю знеструмить квартиру, захистивши вас від удару струмом. За вимогами безпеки, розрив нуля разом з фазою є критичним для систем TN-S та TN-C-S.
Вичерпна інформація є у нашому гайді як вибрати кількість полюсів автоматичного вимикача.
Відключаюча здатність (кА): 4.5 чи 6?
Цей параметр показує, який максимальний струм короткого замикання витримає автомат, не розсипавшись і не зваривши контакти.
4.5кА: Достатньо для старих квартир та дачних будинків, віддалених від підстанції.
6кА: Сучасний стандарт для нових ЖК, офісів та котеджів. Як вказує City Electric, для надійного захисту житла краще обирати моделі з рейтингом не нижче 6кА, а для ввідних щитів — навіть 10кА.
Детальніше про це читайте в статті що таке відключаюча здатність автоматичного вимикача.
Стандартні номінали автоматів на 220В та їх застосування (Ціни)
На ринку України представлені серії на будь-який бюджет. У UEC ми пропонуємо як преміальні італійські рішення GEWISS, так і нашу власну лінійку UEC, яка є "золотою серединою" за ціною та якістю.
Нижче наведено орієнтовні ціни та сфери застосування для однополюсних автоматів:
| Номінал (А) | Типове застосування | Бюджетна серія (грн) | ТОП серія (грн) |
|---|---|---|---|
| 10А | Освітлення | ~120 грн | ~250 грн |
| 16А | Розетки | ~120 грн | ~250 грн |
| 20-25А | Потужні прилади | ~140 грн | ~280 грн |
| 32-40А | Ввід | ~180 грн | ~350 грн |
Дізнатися більше про специфіку 220В можна на сторінці розрахунок номіналу автомата для мережі 220В. Ціни підлягають коригуванню залежно від надходження нових партій товару.
Рейтинг виробників автоматики для будинку
З мого досвіду роботи з різними брендами, можу виділити лідерів, яким довіряють професіонали:
- Топ-сегмент (GEWISS, Schneider Electric, Hager): Це безкомпромісна якість. Італійський GEWISS, наприклад, відомий своїми надійними клемними затискачами та реальною відповідністю заявленим 6кА/10кА.
- Середній сегмент (UEC, EATON): Оптимальний вибір для квартирного ремонту. Наша автоматика UEC виготовляється з урахуванням українських реалій електромереж та проходить жорсткий контроль якості.
Для детальнішого ознайомлення з типами пристроїв рекомендую статтю види автоматичних вимикачів та їх класифікація.
Часті запитання (FAQ)
❓ Який автомат потрібен на групу розеток?
Золотим стандартом для побутових розеток є номінал 16А у поєднанні з кабелем перерізом 2.5 мм². Ставити більше (20А або 25А) на звичайні розетки небезпечно, оскільки механізм розетки розрахований максимум на 16 Ампер і може оплавитися.
❓ Який автомат ставити на введення в квартиру?
Це залежить від обмеження, встановленого договором з РЕМ (Обленерго). Зазвичай це 25А, 32А або 40А. На введення я наполегливо рекомендую ставити двополюсний автомат (2P), щоб мати можливість повністю відсікти квартиру від мережі.
❓ Чим відрізняється автомат 220В від 380В?
Основна відмінність у кількості полюсів. Для однофазної мережі 220В використовують 1-полюсні (1P) або 2-полюсні (2P) автомати. Для трифазної мережі 380В потрібні 3-полюсні (3P) або 4-полюсні (4P). Про особливості трифазного захисту читайте тут: розрахунок номіналу автомата для мережі 380В.
Висновок експерта
Безпека вашого дому тримається на трьох китах:
Натисніть на пункт, щоб відмітити його як виконаний:
Якщо сумніваєтеся у виборі, пам'ятайте: краще проконсультуватися з фахівцями UEC, ніж ліквідовувати наслідки неправильного номіналу автомату.
