Ставити окремий однополюсний автомат на нульовий провід категорично заборонено за ПУЕ та IEC 60364. Розрив нуля без розриву фази створює смертельну небезпеку: прилад не працює, але залишається під напругою 220 В.
Коли розрив нуля допускається: тільки разом із фазою — через двополюсний автомат (2P), компактний 1P+N, ПЗВ або дифавтомат. У статті розглянуто різницю між 2P та 1P+N, сценарії застосування та алгоритм підбору з каталогу UEC.
Привіт, я Олег Лук'янчук, інженер-електрик та експерт UEC з понад 15 роками досвіду в проектуванні електрощитового обладнання. Роботу з нульовим провідником я вважаю однією з найбільш недооцінених тем у побутовій електриці.
У цій статті ми розберемо, чому не можна ставити автомат на нуль окремо, коли двополюсне відключення є обов'язковим, чим 2P відрізняється від 1P+N та як обрати правильний автомат у каталозі UEC та GEWISS.
Чи можна ставити автомат на нуль і робити розрив нульового проводу?
Давайте одразу розставимо крапки над "і": чи можна ставити автомат на нуль окремим однополюсним пристроєм? Моя інженерна відповідь — категорично ні. Це грубе порушення культури електромонтажу та вимог безпеки. Використовувати однополюсний (1P) автомат виключно для розриву нульового провідника заборонено. Якщо вам необхідно реалізувати розрив нуля автоматом, це дозволяється робити тільки за умови одночасного відключення фазного провідника. Для цього існують спеціальні двополюсні пристрої (2P або 1P+N).
Примітка: Див. ПУЕ, розділ 3.1.4 та 7.1.21 щодо заборони встановлення роз'єднувальних апаратів у колах PE та PEN провідників, а також вимоги IEC 60364 щодо комутації нейтралі.
Чому розрив нуля автоматом небезпечний: основні ризики

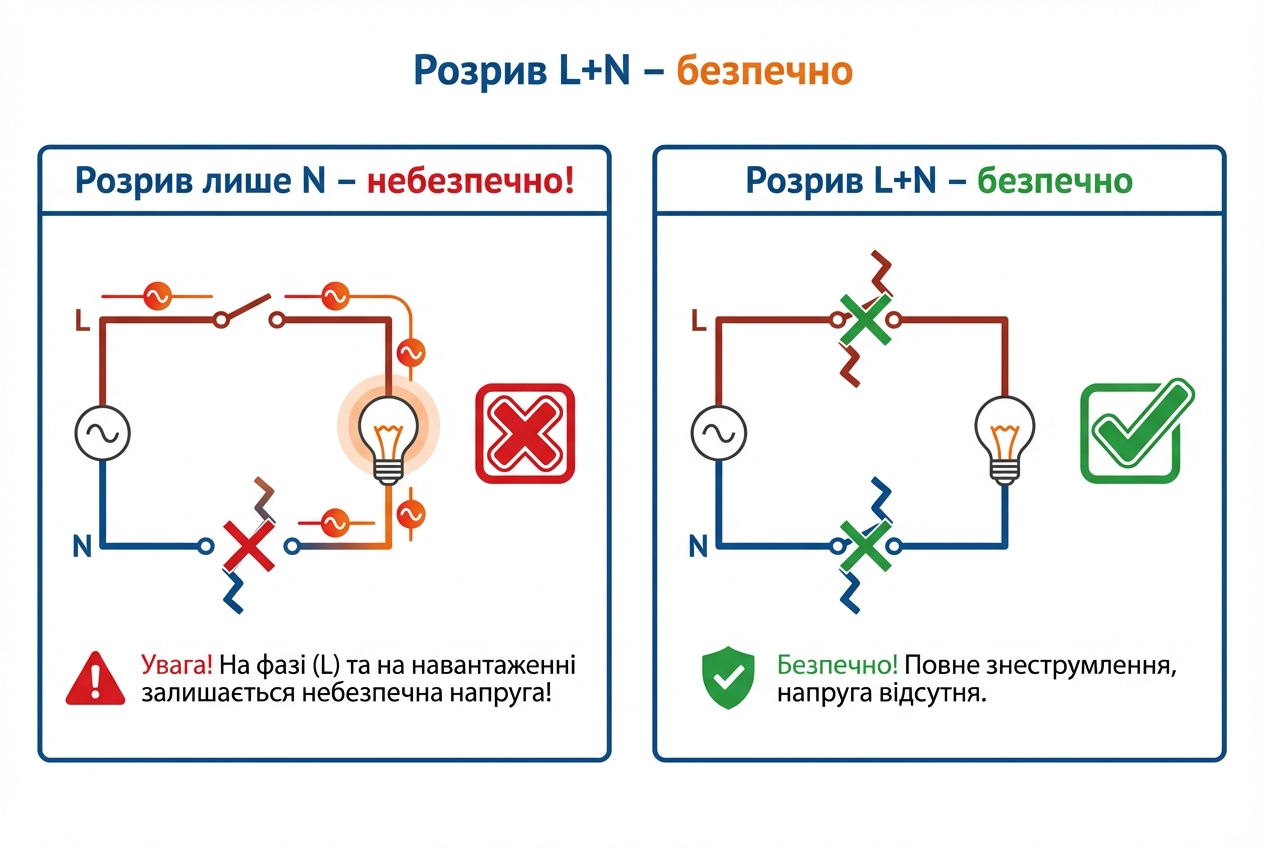

Чому ж розрив нуля автоматом без розриву фази — це гра з вогнем? Уявіть ситуацію: автомат на нулі спрацював або ви вимкнули його вручну. Прилад перестав працювати, світло згасло. Ви думаєте, що все безпечно, і лізете в розетку або до люстри. Але фаза нікуди не зникла! Вона пройшла через навантаження (спіраль лампи, ТЕН бойлера) і тепер "чергує" на нульовій клемі, яку ви вважаєте знеструмленою.
Основні наслідки такого помилкового рішення:
- Ураження струмом: Користувач торкається "нуля", який фактично став продовженням фази.
- Оманлива безпека: Прилад не працює, але знаходиться під потенціалом 220В.
- Вихід техніки з ладу: При обриві нуля у трифазних мережах (або на вході в будинок) можливий "перекіс фаз" з напругою до 380В у розетці.
«У моїй практиці на залізниці ми завжди керувалися правилом: рвеш коло — рви фазу. Нуль — це опорна точка. Якщо потрібно ізолювати лінію повністю, ми використовуємо тільки двополюсне відключення. Окремий автомат на нуль — це для вашої квартири»
— Олег Лук'янчук, експерт UEC
Правильне підключення: куди ставити автоматичний вимикач?

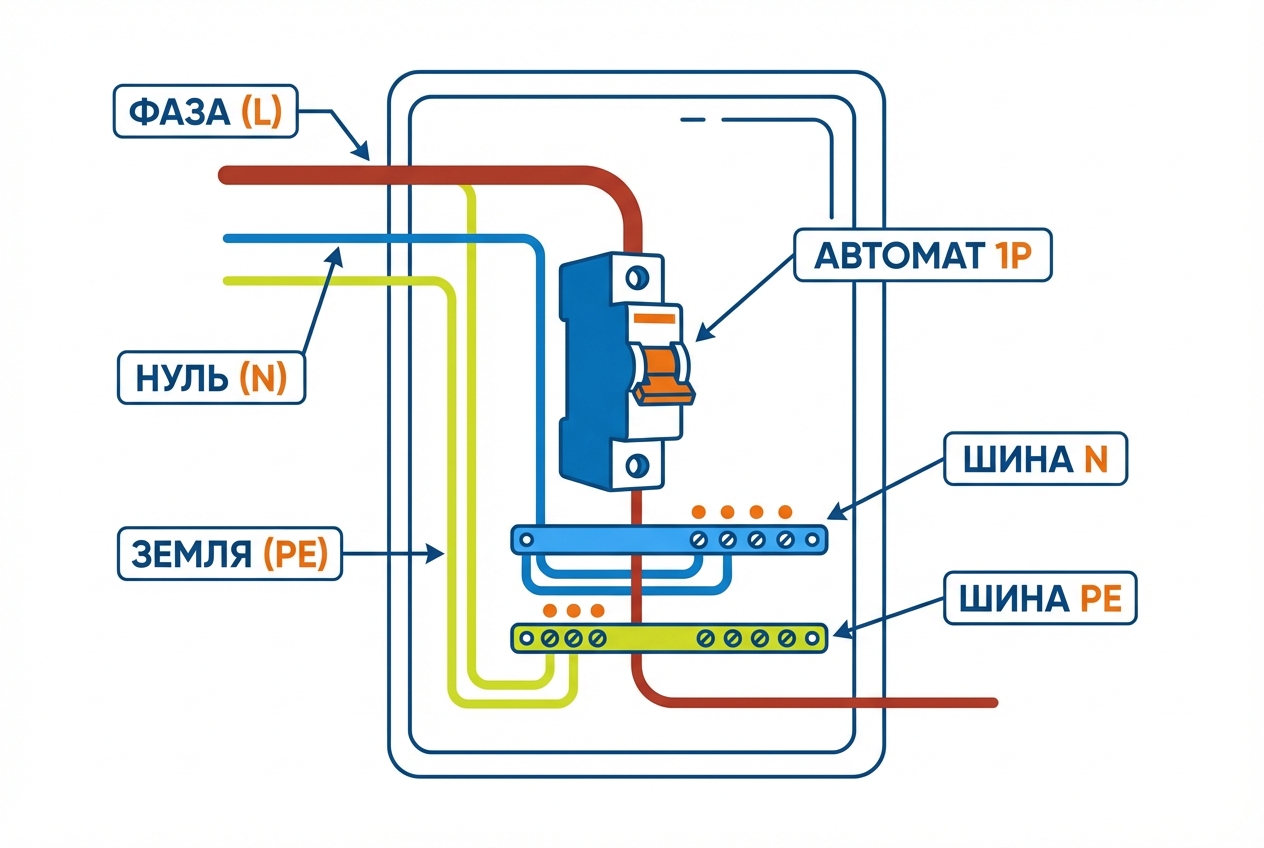

Щоб спати спокійно, запам'ятайте принцип: однополюсний автомат ставиться тільки на фазний провід. Задача автомата — захистити кабель від перегріву та короткого замикання, і робити це найефективніше саме на фазі. Нульовий провідник (після розділення PEN, якщо воно було) підключається напряму до нульової шини. Якщо ви хочете дізнатися більше про базові принципи, прочитайте наш гайд про те, як вибрати автоматичний вимикач для дому та квартири, де ми розбираємо це детально.
Головне правило:
Однополюсний автомат — тільки на фазу. Нуль — напряму на шину N. Якщо потрібен розрив нуля — тільки через 2P або 1P+N.
Коли краще викликати електрика:
- Ви не знаєте, яка у вас система заземлення (TN-C, TN-S чи TT).
- У вашому щитку стара "радянська" проводка без кольорового маркування.
- Ви бачите сліди оплавлення ізоляції або відчуваєте запах горілого пластику.
- В щиті відсутні окремі шини для "нуля" та "землі".
Коли розрив нуля допускається: двополюсні автомати та ПЗВ
Чи існують ситуації, коли розривати нуль не просто можна, а й треба? Так, але виключно за умови синхронного розриву разом із фазою. Саме тут на сцену виходять двополюсні автомати (2P) або компактні 1P+N. Мета такого відключення — повна гальванічна ізоляція лінії. Це критично важливо для безпечного обслуговування. Також нуль завжди комутується в ПЗВ (пристроях захисного відключення) та дифавтоматах, щоб захист міг "бачити" витоки струму.
Порівняння пристроїв комутації
| Пристрій | Розриває L | Розриває N | Захист від КЗ | Захист від витоку | Типове застосування |
|---|---|---|---|---|---|
| 2P автомат | Так | Так | Так (обидва полюси) | Ні | Ввід у квартиру, генератори |
| 1P+N | Так | Так | Так (тільки фаза!) | Ні | Компактні щити, групові лінії |
| ПЗВ (УЗО) | Так | Так | Ні | Так | Захист людини, вологі зони |
| Дифавтомат | Так | Так | Так | Так | Комплексний захист ("все в одному") |
Термінологія: N — робочий нуль (Neutral), PE — захисне заземлення (Protective Earth), PEN — суміщений провідник. Більше про нюанси конструкції читайте в документації UEC та GEWISS.
Коли потрібно ставити автомат на нуль і фазу (двополюсне відключення)
- Ввідний автомат у щиті
- Підключення генератора або зарядної станції
- Лінії до окремих будівель (лазня, гараж)
- Системи IT та TT (специфічні заземлення)
В інженерній практиці є золоте правило: якщо ви не можете гарантувати, що "нуль" завжди залишатиметься "нулем" (наприклад, при аварії на підстанції), його краще розірвати. Детальніше про те, коли ставити однополюсний чи двополюсний автомат, ми розписали в окремому матеріалі, але ось основні кейси.
Ввідний щит: головний вимикач, лічильник, ввідний автомат
На вводі в квартиру або приватний будинок ми в UEC рекомендуємо встановлювати саме 2P автомат (для 220В) або 4P (для 380В). Це дозволяє одним рухом повністю знеструмити об'єкт для заміни лічильника, перебирання щита або аварійного відключення. Важливо: якщо у вас старий житловий фонд із системою TN-C (двожильна проводка), забороняється розривати PEN-провідник до його розділення на N і PE. Спочатку робимо розділення, а вже потім ставимо двополюсний автомат, що рве "чисті" L та N.
⚠ Увага! Завжди перевіряйте технічні умови (ТУ) вашого оператора системи розподілу (ДТЕК, Обленерго) перед монтажем ввідного вузла.
Інвертори, UPS, генератори: ризик зворотної підпитки та "плаваючого" нуля
Сьогодні в багатьох українських домівках з'явилися інвертори та генератори. Тут коректна комутація нуля. Багато сучасних котлів є фазозалежними — їм потрібен "чіткий нуль" для іонізації полум'я. При роботі від генератора "земля" і "нуль" можуть бути "плаваючими". Тому для коректної роботи системи резервного живлення необхідно використовувати перемикачі вводу (I-0-II) або автомати 2P/4P, які повністю відсікають міську мережу, включаючи нейтраль. Це виключає ризик, струм від вашого генератора піде в міську мережу та вразить електрика на лінії. Більше про триполюсні та чотириполюсні автомати читайте у нашому спеціальному огляді.
Діагностика витоків струму: що дає ПЗВ/дифавтомат, а що — ні
Часто користувачі плутають витоки та короткі замикання. ПЗВ вимикає лінію, якщо струм "втік" повз нульовий провідник (наприклад, через ваше тіло в землю). При цьому ПЗВ розриває і фазу, і нуль. Якщо у вас в щитку "вибиває", подивитися що буде, якщо вибрати автомат неправильного номіналу, — це перший крок, але часто причина глибше.
Експрес-діагностика проблем
| Симптом | Ймовірні причини | Що робити |
|---|---|---|
| Вибиває ПЗВ відразу | Витік на землю (N з'єднаний з PE, волога в розетці) | Вимкнути все з розеток, викликати майстра |
| Вибиває автомат зі звуком "клац" | Коротке замикання (КЗ) | Шукати пошкоджений прилад або кабель |
| Автомат вибиває через час | Перевантаження лінії | Зменшити кількість увімкнених приладів |
Безпечний мінімум для власника: перевірте, чи не гарячий автомат (обережно тильною стороною долоні), і чи затягнуті контакти (тільки при вимкненому ввідному автоматі!).
Увага! Робота з електрообладнанням небезпечна для життя!
Всі роботи в електрощитку повинні виконуватися тільки кваліфікованими електриками зі знятою напругою. Перед початком робіт обов'язково знеструмте лінію та перевірте відсутність напруги вимірювальним приладом.
Відмінності між 1P+N та 2P автоматами (таблиця)
Часто клієнти UEC питають: "Навіщо переплачувати за 2P, якщо є компактні 1P+N?". Різниця — у надійності та конструкції.
1P+N — це, по суті, однополюсний автомат із додатковим контактом для розриву нуля. Захист (тепловий та електромагнітний розчеплювач) стоїть тільки на фазі.
2P — це два повноцінні механізми захисту в одному корпусі, з'єднані важелем. Тут захищені і фаза, і нуль.
Порівняння конструкцій автоматів
| Параметр | 1P (Однополюсний) | 1P+N (Компакт) | 2P (Двополюсний) |
|---|---|---|---|
| Що розриває | Лише L | L і N | L і N |
| Де є захист | По L | Лише по L (N — просто вимикач) | По обох полюсах (L + N) |
| Ширина (модулі) | 1 (18 мм) | 1 (18 мм) або 2 | 2 (36 мм) |
| Ідеально для | Простих груп світла/розеток | Щитів з дефіцитом місця | Вводу, відповідальних ліній |
| Ціна | $ | $$ | $$$ |
Якщо ви шукаєте рішення для квартири, 1P+N може заощадити місце в щитку, але для вводу краще не економити і ставити чесний 2P.

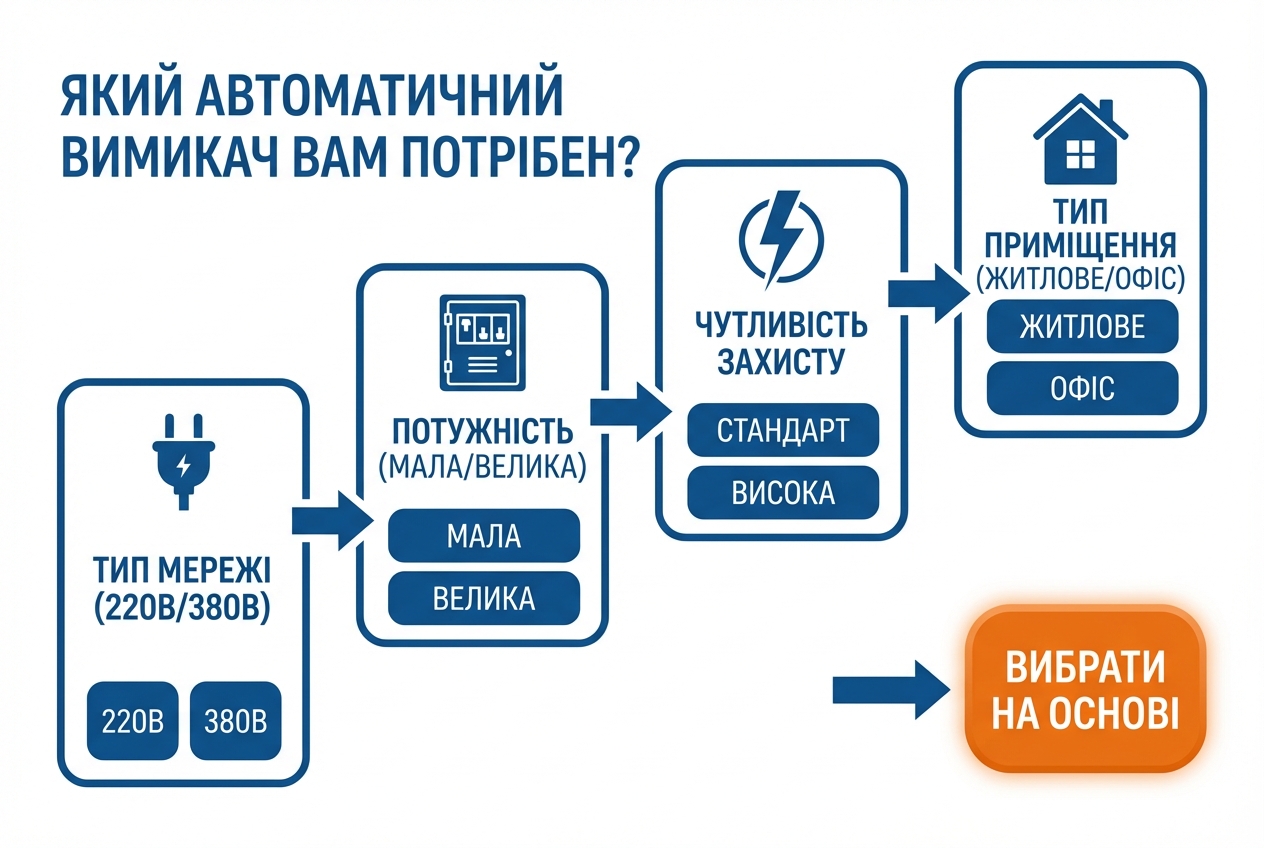

Як вибрати автомат 2P / 1P+N у каталозі (короткий гайд)
Вибір автоматики — це не лотерея. Треба врахувати кілька параметрів, щоб потім не бігати до щитка щовечора.
Перед покупкою перевірте сумісність: чи підходять автомати до вашої DIN-рейки, чи можна використовувати гребінчасту шину (це значно спрощує монтаж). У каталозі UEC ми завжди вказуємо серію для легкого підбору аксесуарів.
Параметри підбору: струм (A), характеристика (B/C/D), вимикаюча здатність (кА)
Це три "кити", на яких тримається захист. Помилка тут коштує дорого.
- Номінальний струм (In): Підбирається виключно під переріз кабелю, а не під потужність приладу. Наприклад, для кабелю 2.5 мм² (розетки) максимум 16А, а не 25А! Детальніше про розрахунок номіналу автомата для мережі 220В читайте у нашому гіді.
- Характеристика (B, C, D): Вказує на чутливість до пускових струмів. Для квартири стандарт — "С". Якщо ви живете в старому будинку зі слабкою проводкою — краще "В". Про те, чим відрізняються автомати характеристик B, C та D, ми написали окрему статтю.
- Вимикаюча здатність (Icn): Здатність автомата вижити після короткого замикання. Для квартири достатньо 4.5 кА, але ми в UEC рекомендуємо 6 кА (стандарт для Європи). Чому це важливо, дивіться у статті: яку відключаючу здатність автомата вибрати.
Короткий довідник характеристик
| Характеристика | Опис |
|---|---|
| B | Чутлива. Старі мережі, довгі лінії, освітлення. |
| C | Універсальна. Квартири, офіси, звичайні розетки. |
| D | "Груба". Двигуни, насоси, верстати з великим пуском. |
Офіційні даташити та криві відключення ви завжди можете знайти у картках товарів GEWISS та UEC на нашому сайті.
Тип монтажу й аксесуари: гребінка, клеми, шини N/PE, маркування
Професіонала від аматора відрізняє культура зборки. Ми рекомендуємо використовувати гребінчасті шини замість "перемичок" з дроту — це надійніше і виглядає естетично. Обов'язково використовуйте наконечники НШВІ для багатожильного кабелю.
Вам можуть знадобитися:
- Модульні автоматичні вимикачі для квартири та будинку
- Розподільчі щити (накладні або вбудовані)
- Гребінки та заглушки
Типові помилки та "міфи" про нуль: як не зробити гірше
Топ помилок, які можуть коштувати дорого:
❌ "Я вимкнув нуль, тому струмом не вдарить"
Фатальна помилка. Без нуля струм не тече, але потенціал 220В чекає на дотик.
❌ "З'єднаю нуль і землю в розетці"
Це називається "зануленням" в розетці — заборонено! При відгоранні нуля на корпусі вашої пралки з'явиться фаза.
❌ "Ставлю два 1P автомати замість одного 2P"
Категорично заборонено (ПУЕ п. 3.1.18). Ви ніколи не зможете вимкнути їх ідеально синхронно, а при аварії один виб'є, а інший залишить лінію під напругою.
❌ "Розрив PEN провідника"
PEN провідник рвати заборонено. Його можна тільки розділяти.
Ціна таких помилок — від згорілого блоку живлення комп'ютера до пожежі. Що буде, якщо вибрати автомат не тієї характеристики або неправильно його підключити — це не теоретичні "страшилки", а реальна статистика викликів аварійних бригад.
FAQ: розрив нуля, 2P та 1P+N — короткі відповіді
❓ Чи можна ставити однополюсний автомат на нуль?
Ні, це заборонено ПУЕ 7.1.21. Це створює смертельну небезпеку: фаза залишається на приладах навіть при вимкненому "нульовому" автоматі.
❓ Чим 1P+N відрізняється від 2P?
В автоматі 1P+N захист від перевантаження та КЗ є тільки на фазному полюсі, а нейтральний полюс просто розмикається механічно. У 2P захищені обидва полюси — і L, і N.
❓ Чи розриває ПЗВ (УЗО) нуль?
Так, будь-яке ПЗВ або дифавтомат обов'язково розриває і фазу, і нуль одночасно. Це необхідно для коректної роботи диференційного захисту.
❓ Коли потрібен 4P автомат?
4P (чотириполюсний) автомат використовується в трифазних мережах (380В) для вводу, підключення потужних верстатів або генераторів, де потрібно розривати три фази та нуль одночасно.
❓ Чи потрібно розривати нуль автоматом?
Детально про це ми писали в статті чи потрібно розривати нуль автоматом. Коротко: для звичайних груп — ні, для вводу та генераторів — так, але тільки разом з фазою.
❓ Що краще на ввід: 2P автомат чи рубільник?
2P автомат краще, бо він захищає ввідний кабель від короткого замикання. Рубільник (вимикач навантаження) тільки комутує лінію, але не захищає її.
